Khớp Nối Mềm DN200: Giải Pháp Chống Rung Và Bảo Vệ Đường Ống Tối Ưu

Trong vận hành các hệ thống chất lưu công nghiệp quy mô lớn, việc kiểm soát rung động và bù trừ ứng suất nhiệt là yêu cầu bắt buộc để duy trì tính an toàn. Tại các vị trí gần nguồn động lực như trạm bơm, phòng máy, đường ống thường phải chịu những cú sốc áp lực và dao động cơ học liên tục. Để giải quyết triệt để vấn đề này, khớp nối mềm dn200 được ứng dụng như một mắt xích công nghệ trọng yếu. Việc hiểu rõ đặc tính kỹ thuật, phân loại vật liệu và quy trình lắp đặt dòng phụ kiện này là chìa khóa giúp các kỹ sư tối ưu hóa công năng, ngăn ngừa các sự cố phá hủy mặt bích hay bục nứt đường ống ngoài ý muốn.

Vì Sao Hệ Thống Đường Ống Cần Khớp Nối Mềm DN200?

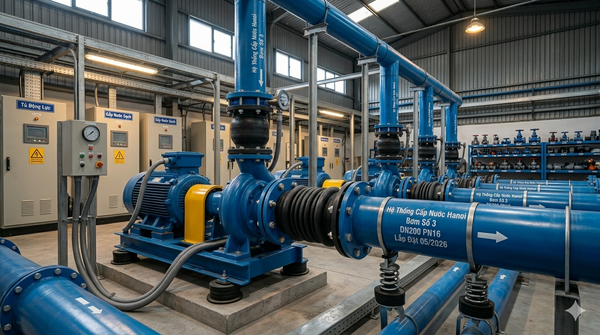

Trong thực tế thi công tại các công trình lớn, khi các dòng máy bơm ly tâm công suất lớn, quạt công nghiệp hoặc hệ thống điều hòa trung tâm HVAC hoạt động, chúng sẽ tạo ra các xung động cơ học truyền trực tiếp dọc theo thành ống. Hệ thống trục đường ống dài khi vận hành liên tục cũng chịu ảnh hưởng lớn từ sự giãn nở nhiệt gây ra hiện tượng lệch tâm, lệch trục cơ học. Nếu các dao động và sự co giãn này không được triệt tiêu, chúng sẽ tích tụ ứng suất tại các điểm cố định.

Hậu quả của việc bỏ qua hoặc không xử lý các rung động này vô cùng nghiêm trọng. Ứng suất cơ học nén kéo liên tục sẽ làm nứt vỡ mặt bích kết nối, gây biến dạng cơ học, làm rò rỉ lưu chất ra môi trường và làm sụt giảm nghiêm trọng tuổi thọ của các thiết bị đắt tiền như van công nghiệp hay máy bơm. Đó là lý do vì sao kỹ sư cơ điện bắt buộc phải bố trí khớp nối mềm dn200, khớp nối mềm cao su dn200 hoặc khớp nối chống rung dn200 tại các vị trí kết nối xung yếu nhằm hấp thụ rung động và bảo vệ toàn vẹn mạng lưới kỹ thuật.

Khớp Nối Mềm DN200 Là Gì? Định Nghĩa Kỹ Thuật

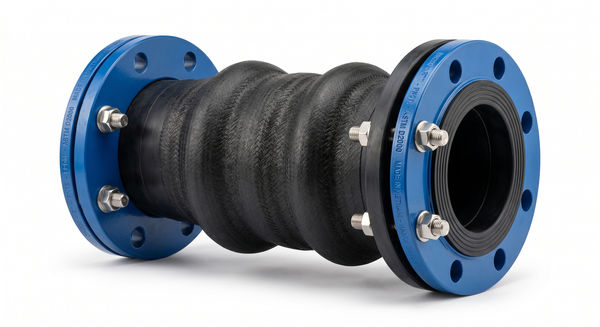

Khớp nối mềm DN200 là thiết bị phụ kiện đường ống có tính đàn hồi cao, được lắp đặt giữa hai đoạn ống hoặc giữa ống và thiết bị có kích thước đường kính danh nghĩa tương đương 200mm (8 Inch). Thiết bị này có vai trò hấp thụ các rung động cơ học, bù đắp các sai lệch trục và giảm thiểu tiếng ồn truyền dẫn trong lòng ống.

Về mặt cấu trúc, một bộ khớp nối mềm công nghiệp tiêu chuẩn bao gồm các thành phần cơ bản:

• Thân khớp nối (Flexible Body): Phân đoạn trung tâm được làm từ vật liệu đàn hồi cao như cao su tổng hợp EPDM/NBR hoặc ống lưới inox bện sóng.

• Lớp gia cường (Reinforcement Layer): Thường là các lớp sợi vải nylon chịu lực hoặc lõi thép nằm trong thân cao su để gia tăng khả năng chịu áp lực nén thủy tĩnh.

• Mặt bích kết nối (Flange Ends): Hai đầu đĩa kim loại chế tạo bằng thép hoặc inox, đục lỗ theo các tiêu chuẩn kỹ thuật quy định để liên kết bulong trực tiếp vào đường ống chính.



Nguyên Lý Hoạt Động Của Khớp Nối Mềm DN200

Nguyên lý vận hành của khớp nối chống rung dựa trên khả năng tự biến dạng đàn hồi để triệt tiêu năng lượng động lực học. Khi máy bơm khởi động, các xung lực rung động cao tần dọc theo lòng ống tiến vào khớp nối sẽ bị kết cấu cao su dẻo hoặc nếp gấp inox hấp thụ, chuyển hóa thành các biến dạng cơ học nhỏ nội bộ trong thân khớp mà không truyền tiếp sang đoạn ống phía sau.

Bên cạnh đó, cơ chế co giãn đa hướng (co giãn dọc trục, lệch tâm hướng tâm, góc quay) giúp phụ kiện này dễ dàng bù đắp các khoảng hở vật lý xuất hiện do hiện tượng co ngót hoặc giãn nở nhiệt của kim loại khi nhiệt độ lưu chất thay đổi đột ngột. Ví dụ thực tế trong phòng bơm của tòa nhà cao tầng, việc bố trí khớp nối mềm ngay tại đầu hút và đầu đẩy của máy bơm giúp triệt tiêu đến 90% tiếng ồn u u truyền theo trục ống dẫn nước, ngăn hiện tượng búa nước đập phá các mối nối bích ở các tầng trên.

Phân Loại Khớp Nối Mềm DN200 Phổ Biến Hiện Nay

Để đáp ứng các điều kiện làm việc đa dạng về hóa chất, nhiệt độ và áp suất, thị trường hiện phân chia dòng phụ kiện này thành các chủng loại cốt lõi:

1. Khớp nối mềm cao su DN200

Được sản xuất phổ biến từ cao su EPDM hoặc NBR, dòng khớp nối mềm cao su dn200 sở hữu độ đàn hồi, co giãn linh hoạt tuyệt vời cùng mức giá thành rất hợp lý. Lòng khớp cao su trơn láng làm giảm tối đa ma sát dòng chảy, cách điện và cách âm tốt. Phụ kiện này là lựa chọn tiêu chuẩn cho các hệ thống cấp nước sạch đô thị, hệ thống điều hòa không khí HVAC và xử lý nước thải thông thường.

2. Khớp nối mềm inox DN200

Cấu tạo gồm lõi ống dập sóng bằng inox 304 hoặc inox 316, bọc ngoài bằng lớp lưới thép không gỉ bện chặt. Dòng khớp nối mềm inox dn200 có khả năng chịu nhiệt độ âm sâu hoặc nóng chảy cực cao, đồng thời chịu được áp lực nén rất lớn. Sản phẩm chuyên dụng cho các đường ống dẫn hơi nóng quá nhiệt của lò hơi, khí hóa lỏng, dầu truyền nhiệt và các nhà máy hóa chất có tính ăn mòn cao.

3. Khớp nối mềm chống rung DN200

Đây là dòng sản phẩm thiết kế chuyên sâu cho các khu vực có biên độ dao động cơ học cực mạnh, thường được gia cố thêm hệ thống thanh định vị (thanh chống giãn) để khống chế khoảng co giãn trong phạm vi an toàn. Sản phẩm được lắp đặt trực tiếp tại các bệ máy bơm công nghiệp hạng nặng trong các nhà máy xi măng, nhiệt điện hoặc trạm bơm thủy lợi.

4. Phân loại theo kiểu kết nối cơ học

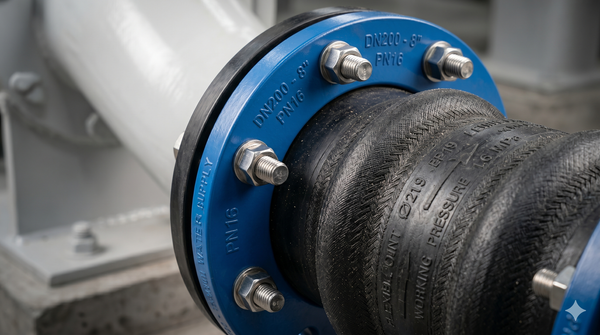

• Khớp nối mềm mặt bích: Đây là kiểu kết nối chiếm đa số ở kích cỡ DN200, hai đầu bích kim loại được siết chặt bằng bulong, đáp ứng tốt yêu cầu chịu áp lực lớn.

• Kết nối ren / Rắc co: Thường chỉ xuất hiện ở các kích cỡ nhỏ dưới DN50, rất hiếm gặp ở kích cỡ lớn DN200 do khó siết chặt bước ren.

• Kết nối Clamp (Vi sinh): Dùng riêng cho ngành dược phẩm, thực phẩm, kết nối nhanh bằng cùm clamp inox để dễ tháo rỡ súc rửa lòng ống.



Thông Số Kỹ Thuật Khớp Nối Mềm DN200 Cần Biết

Khi tiến hành thiết kế hoặc thu mua vật tư, các kỹ sư cần đối chiếu chính xác các thông số cơ lý tính của phụ kiện để đảm bảo tính đồng bộ kỹ thuật cho toàn dự án:

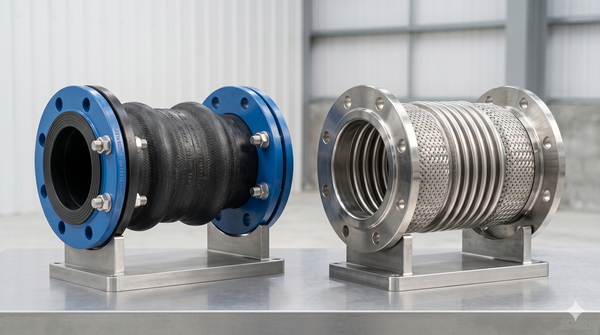

So Sánh Khớp Nối Mềm Cao Su Và Inox DN200

Việc lựa chọn giữa chất liệu cao su và inox ảnh hưởng trực tiếp đến hiệu quả kinh tế và độ bền lâu dài của mối nối kỹ thuật:

• Về khả năng chống rung và triệt tiêu tiếng ồn: Vật liệu cao su có cấu trúc phân tử polyme mềm dẻo đặc trưng, cho khả năng hấp thụ các chấn động cơ học tầm trung và tiếng ồn truyền dẫn tốt hơn nhiều so với kết cấu cơ học bằng inox. [chèn link: Phụ kiện đường ống].

• Về khả năng chịu nhiệt và chịu áp lực: Khớp nối inox vượt trội hoàn toàn. Khớp cao su bị giới hạn lão hóa nhanh khi nhiệt độ vượt quá 100°C, trong khi khớp nối mềm chịu nhiệt bằng inox có thể vận hành bền bỉ ở nhiệt độ hàng trăm độ C dưới áp lực nén tĩnh Class 300.

• Về mặt chi phí vật tư: Khớp nối cao su có chi phí đầu tư ban đầu thấp hơn, thời gian thi công thay thế nhanh. Khớp nối inox có giá thành cao hơn nhưng mang lại vòng đời sử dụng lâu dài trong môi trường khắc nghiệt.

Tóm lại: Khớp cao su hướng đến tiêu chí êm ái, giảm chấn tối ưu cho môi trường nước sạch, HVAC. Khớp inox hướng đến độ bền nhiệt, chịu áp cao cho các môi trường công nghệ nặng và lưu chất đặc thù.

Vì Sao Khớp Nối Mềm DN200 Bị Hư Hỏng Sớm?

Trong thực tế vận hành, không ít trường hợp khớp chống rung dn200 bị nứt rách thân hoặc bục mối nối chỉ sau vài tháng đưa vào sử dụng. Sự cố này phần lớn không phải do chất lượng sản phẩm kém, mà bắt nguồn từ các lỗi định hình hệ thống:

Một là do lỗi chọn sai vật liệu lưu chất, ví dụ dùng khớp cao su EPDM thông thường để dẫn lưu dầu mỏ hoặc dung môi hóa chất, khiến chất dầu làm trương nở, mủn nát cấu trúc cao su. Hai là vận hành vượt tải áp lực thiết kế hoặc hệ thống xuất hiện hiện tượng búa nước cực mạnh gây áp lực vượt ngưỡng PN16 của khớp. Ba là lỗi lắp đặt co kéo quá mức chiều dài cho phép của khớp hoặc để thân cao su bị xoắn vặn nghiêm trọng trong quá trình siết bulong mặt bích. Bốn là không lắp đặt hệ thống thanh chống giãn (Control Rods) đối với những trục đường ống dài không có bệ đỡ cố định, dẫn đến việc áp lực nước đẩy dãn dài khớp nối vượt quá giới hạn kéo cơ học của phần cao su.

Khớp Nối Mềm DN200 Được Dùng Ở Đâu Trong Thực Tế?

Với kích cỡ đường kính tầm trung DN200, dòng phụ kiện này xuất hiện dày đặc trong các hạng mục hạ tầng kỹ thuật lớn:

• Hệ thống cấp thoát nước đô thị: Lắp đặt tại các trạm bơm nước thô, trạm xử lý nước sạch và các trục đường ống dẫn nước thải công nghiệp.

• Hệ thống điều hòa trung tâm (Khớp nối mềm HVAC): Kết nối đường ống nước chiller dẫn đến cụm tháp giải nhiệt (Cooling Tower) trên tầng mái tòa nhà.

• Mạng lưới phòng cháy chữa cháy (Khớp nối mềm pccc): Bố trí tại cụm bơm áp lực cao, giúp đường ống ổn định khi hệ thống kích hoạt phun nước áp lực lớn đột ngột.

• Nhà máy công nghiệp nặng: Ứng dụng trong dây chuyền dẫn khí nén, lò hơi, hệ thống xử lý hóa chất của nhà máy giấy, dệt nhuộm, lọc dầu.



Khi Nào Kỹ Sư Cần Bắt Buộc Sử Dụng Khớp Nối Mềm DN200?

Bạn cần nhanh chóng đưa giải pháp khớp nối giãn nở này vào bản vẽ thiết kế hoặc phương án bảo trì khi nhận thấy các dấu hiệu lâm sàng sau trên đường ống:

• Đường ống trục chính DN200 xuất hiện tình trạng rung lắc mạnh, có thể nhìn thấy bằng mắt thường hoặc tạo ra tiếng va đập cơ học vào giá đỡ khi máy bơm chạy thử tải.

• Tuyến đường ống chạy dọc ngoài trời có chiều dài liên tục trên 30 mét, chịu ảnh hưởng trực tiếp bởi sự thay đổi nhiệt độ ngày đêm của môi trường, gây nguy cơ cong vênh ống.

• Hệ thống liên tục phát ra tiếng gầm rú, tiếng u u tần số thấp truyền qua tường vào các khu vực văn phòng làm việc trong tòa nhà, gây ảnh hưởng đến không gian sinh hoạt.

Những Sai Lầm Thường Gặp Khi Chọn Mua Khớp Nối Mềm DN200

• Chỉ quan tâm đến giá thành rẻ: Lựa chọn các dòng khớp nối cao su trôi nổi, sử dụng phôi bích mỏng thiếu cân mác và lớp cao su tái chế nhiều tạp chất, rất dễ bị nứt chân chim khi chịu tia UV mặt trời ngoài trời.

• Không đối chiếu tiêu chuẩn mặt bích hệ thống: Mua khớp nối bích tiêu chuẩn BS về lắp cho hệ thống van công nghiệp tiêu chuẩn JIS 10K sẵn có, dẫn đến việc các lỗ bulong bị lệch tâm hoàn toàn, không thể xỏ thanh bulong qua để kết nối.

• Bỏ qua áp lực làm việc thực tế: Chọn mua khớp nối tiêu chuẩn PN10 cho hệ thống bơm tăng áp có áp lực đỉnh lên đến 12 bar, dẫn đến hiện tượng nổ khớp cao su ngay lần đầu kích bơm.

Checklist Hướng Dẫn Chọn Khớp Nối Mềm DN200 Phù Hợp

Để công tác thu mua vật tư chính xác tuyệt đối, hãy thực hiện kiểm tra qua bảng checklist kỹ thuật chuẩn hóa dưới đây:

• Xác định bản chất lưu chất: Lưu chất là nước sạch, nước thải, hóa chất axit, hay hơi nước nóng để chọn vật liệu lõi (EPDM, NBR hay Inox 304/316).

•  Xác định nhiệt độ vận hành tối đa: Nhiệt độ dưới 85°C ưu tiên chọn khớp cao su, nhiệt độ trên 120°C bắt buộc phải dùng khớp nối mềm inox 304 hoặc 316.

•  Xác định áp lực thiết kế: Lựa chọn chính xác cấp áp lực bích (PN10, PN16, PN25) tương thích với áp suất làm việc lớn nhất của trạm bơm.

•  Đồng bộ tiêu chuẩn mặt bích: Ghi rõ tiêu chuẩn khoan lỗ bích là JIS 10K, BS PN16, hay ANSI Class 150 để khớp nối đồng bộ với hệ thống van.

• Đo đạc khoảng cách lắp đặt vật lý: Xác định chiều dài lắp đặt (khoảng hở giữa hai đầu ống) để chọn chiều dài khớp (L=200, 300, 400mm) phù hợp, tránh việc kéo giãn hay nén ép khớp quá mức khi siết cơ học.

Lưu Ý Quan Trọng Khi Lắp Đặt Khớp Nối Mềm DN200 Đúng Kỹ Thuật

Quy trình lắp đặt dòng phụ kiện kích thước lớn như DN200 đòi hỏi đội ngũ thợ thi công phải tuân thủ nghiêm ngặt các nguyên tắc cơ học:

• Tuyệt đối không kéo giãn quá giới hạn: Không được dùng lực của bulong bích để kéo dãn dài thân khớp nối nhằm bù đắp cho khoảng cách cắt ống bị thiếu hụt. Việc này sẽ khiến lớp cao su luôn nằm trong trạng thái căng kéo quá mức, làm bục nứt khớp khi có áp lực nước dồn về.

• Căn chỉnh đồng tâm trục: Đảm bảo hai đầu ống thép kết nối phải thẳng hàng nhau, độ lệch tâm không vượt quá dung sai kỹ thuật quy định của nhà sản xuất (thường dưới 3 - 5mm).

• Siết bulong đối xứng đều lực: Khi siết đai ốc mặt bích, phải thực hiện theo sơ đồ hình ngôi sao (siết các cặp bulong đối đỉnh nhau) và tăng dần lực siết từ từ để vành bích ép phẳng đều lên phần vành cao su, tránh hiện tượng siết lệch gây rách mép khớp nối.

• Tránh xoắn vặn thân khớp: Trong quá trình siết đai ốc, phải giữ cố định thân khớp, không để lực vặn của cờ lê làm xoắn vặn vách cao su hoặc ống lưới inox.

Khuyến nghị bảo trì: Định kỳ 6 tháng một lần, đội ngũ kỹ thuật tòa nhà nên tiến hành kiểm tra ngoại quan bề mặt cao su xem có xuất hiện vết nứt chân chim hay không, kiểm tra độ chặt của bulong bích và tiến hành siết lại nếu phát hiện có hiện tượng nới lỏng do rung động cơ học lâu ngày gây ra.

Câu Hỏi Thường Gặp Về Khớp Nối Mềm DN200 (FAQ)

Khớp nối mềm cao su DN200 thường chịu được mức nhiệt độ tối đa là bao nhiêu?

Khớp nối mềm cao su sản xuất từ chất liệu EPDM tiêu chuẩn chuẩn công nghiệp có khả năng chịu được nhiệt độ vận hành liên tục trong khoảng từ -10°C đến 85°C. Ở một số dòng sản phẩm gia công cao cấp, thiết bị có thể chịu được các đỉnh nhiệt ngắn hạn lên đến 115°C. Tuy nhiên, nếu hệ thống của bạn vận hành liên tục trên 120°C, bạn bắt buộc phải chuyển sang sử dụng dòng khớp nối mềm inox để đảm bảo an toàn, tránh hiện tượng cao su bị lưu hóa cấp tốc gây giòn vỡ.

Khi nào tôi nên đặt mua khớp nối mềm inox chất liệu 304 và khi nào cần dùng inox 316?

Đối với các ứng dụng công nghiệp phổ thông như đường ống dẫn hơi nước bão hòa cho lò hơi, hệ thống khí nén, hay đường ống dẫn dầu truyền nhiệt, chất liệu inox 304 là đã hoàn toàn đáp ứng tốt các tiêu chuẩn cơ lý tính và tối ưu chi phí. Tuy nhiên, nếu môi trường lưu chất là hóa chất có tính axit nồng độ cao, nước biển, nước muối hoặc các dây chuyền sản xuất dược phẩm yêu cầu tiêu chuẩn vi sinh khắt khe, bạn bắt buộc phải chọn mác inox 316 để ngăn ngừa hiện tượng ăn mòn lỗ rỗ.

Khớp nối mềm DN200 có thể lắp đặt theo phương thẳng đứng được không?

Hoàn toàn có thể lắp đặt khớp nối mềm theo phương thẳng đứng (ví dụ các trục ống nước kỹ thuật đi dọc theo hộp kỹ thuật tòa nhà). Tuy nhiên, khi lắp đặt theo phương thẳng đứng, trọng lượng của tháp nước phía trên sẽ dồn nén xuống khớp nối. Do đó, bạn bắt buộc phải bố trí các giá đỡ cố định (Anchor) ngay phía trên khớp nối để gánh tải trọng của ống, hoặc lắp đặt thêm bộ thanh chống giãn khống chế lực nén để bảo vệ phần thân cao su không bị phình to biến dạng.

Làm sao để biết khớp nối mềm DN200 cần phải thay thế mới khi hệ thống đang vận hành?

Bạn cần lên phương án thay thế phụ kiện mới ngay khi kiểm tra và phát hiện các dấu hiệu lão hóa lâm sàng sau: Trên bề mặt cao su xuất hiện các vết nứt sâu, cao su bị chai cứng hoặc có hiện tượng phồng rộp cục bộ; lớp lưới sợi gia cường bên trong bị lộ ra ngoài; hoặc có hiện tượng rò rỉ lưu chất dạng sương ở mép vành bích. Thông thường, một khớp nối mềm cao su phân khúc trung cấp vận hành trong môi trường nước sạch sẽ có tuổi thọ an toàn dao động từ 3 đến 5 năm trước khi cần thay thế định kỳ.

Kết Luận: Đầu Tư Đúng Khớp Nối Mềm DN200 Để Đảm Bảo An Toàn Cho Công Trình

Mặt bích, van công nghiệp hay khớp nối mềm không đơn thuần là những phụ kiện liên kết cơ học, mà chính là chốt chặn quyết định đến sự an toàn, độ kín khít và tuổi thọ vận hành của toàn bộ hệ thống đường ống công nghiệp của bạn. Việc thấu hiểu sâu sắc đặc tính kỹ thuật, kiên quyết nói không với các dòng sản phẩm giá rẻ kém chất lượng và tuân thủ quy trình lắp đặt siết lực đối xứng chính là giải pháp kinh tế bền vững nhất giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro rò rỉ lưu chất, tiết kiệm năng lượng trạm bơm và cắt giảm tối đa chi phí dừng máy sửa chữa.
