Khớp Nối Mềm Cao Su Mặt Bích: Giải Pháp Chống Rung Và Bù Giãn Nở Tối Ưu
Bạn đã bao giờ đứng cạnh một hệ thống bơm công nghiệp và cảm thấy sàn nhà dưới chân rung lên bần bật, kèm theo những tiếng ồn chói tai phát ra từ đường ống? Hay nghiêm trọng hơn, hệ thống vừa vận hành được một thời gian ngắn đã xuất hiện các vết nứt tại mối nối, gây rò rỉ lưu chất thất thoát hàng triệu đồng?
Thực tế, tình trạng hệ thống đường ống bị rung mạnh, ồn và nứt mối nối là vấn đề nhức nhối tại nhiều công trình. Nguyên nhân chủ yếu xuất phát từ việc thiết kế thiếu các bộ giảm rung chuyên dụng hoặc không tính toán đến việc giãn nở nhiệt của vật liệu đường ống trong quá trình hoạt động.
Để giải quyết triệt để vấn đề này, khớp nối mềm cao su mặt bích (hay còn gọi là khớp chống rung cao su) xuất hiện như một "vị cứu tinh" đơn giản nhưng cực kỳ hiệu quả. Bài viết này sẽ phân tích chi tiết từ góc độ kỹ thuật chuyên sâu để bạn hiểu rõ tại sao thiết bị này lại không thể thiếu trong mọi hệ thống cơ điện hiện đại.
1. Khớp Nối Mềm Mặt Bích Cao Su Là Gì?

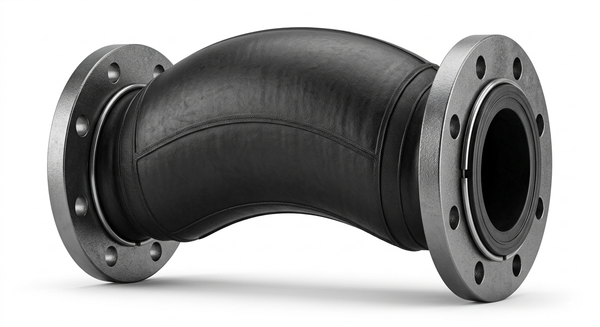

Trong kỹ thuật cơ khí, khớp nối mềm cao su mặt bích là thiết bị được lắp đặt giữa hai đầu ống hoặc giữa ống với thiết bị (như bơm, van).
Cấu tạo cơ bản của thiết bị gồm hai phần chính:
Thân khớp nối: Được làm từ cao su tổng hợp có độ đàn hồi cao, bên trong thường được gia cố bằng các lớp sợi vải hoặc lõi thép để tăng khả năng chịu áp lực.
Hai đầu kết nối: Là hai mặt bích bằng thép hoặc inox, giúp việc lắp đặt vào hệ thống đường ống trở nên dễ dàng và chắc chắn.
Nguyên lý và Bản chất vận hành:
Thiết bị hoạt động dựa trên đặc tính đàn hồi tự nhiên của cao su. Khi hệ thống vận hành, khớp nối đóng vai trò như một bộ đệm linh hoạt giúp:
Hấp thụ rung động: Triệt tiêu các rung động từ máy bơm truyền sang đường ống.
Bù giãn nở nhiệt: Hấp thụ sự co giãn của ống khi nhiệt độ lưu chất thay đổi, tránh gây ứng suất lên các mối hàn.
Giảm áp lực: Bảo vệ các thiết bị đắt tiền khỏi các tác động lực học không mong muốn.
Bản chất cốt lõi: Khớp nối mềm giúp biến chuyển động "cứng" (cố định) của đường ống thành chuyển động "linh hoạt", tạo ra sự an toàn tuyệt đối cho toàn bộ hệ thống.
2. Phân Loại Khớp Nối Mềm Cao Su: Chọn Loại Nào Cho Đúng?
Không phải mọi loại khớp nối cao su đều giống nhau. Việc phân loại giúp bạn tối ưu hóa hiệu quả sử dụng theo từng nhu cầu cụ thể.
2.1. Phân loại theo cấu tạo
Khớp nối 1 cầu (Single Sphere): Là loại có một bầu cao su duy nhất. Ưu điểm là nhỏ gọn, phù hợp cho các không gian hẹp.
Khớp nối 2 cầu (Double Sphere): Có hai bầu cao su liên tiếp. Insight chuyên gia: Nhờ cấu tạo hai cầu, thiết bị này có khả năng co giãn và đàn hồi tốt hơn nhiều so với loại 1 cầu, đặc biệt hiệu quả trong việc hấp thụ rung động mạnh.
2.2. Phân loại theo vật liệu cao su
Vật liệu là yếu tố quyết định độ bền của khớp nối đối với lưu chất:
EPDM (Ethylene Propylene Diene Monomer): Đây là loại phổ biến nhất trên thị trường, chịu được nước nóng, kiềm và axit nhẹ.
NBR (Nitrile Butadiene Rubber): Khả năng kháng dầu cực tốt, chuyên dùng cho các hệ thống dẫn dầu, nhiên liệu.
Neoprene: Có tính cân bằng tốt giữa khả năng kháng dầu và kháng thời tiết.
3. Các Thông Số Kỹ Thuật Quan Trọng Không Thể Bỏ Qua
Việc chọn sai thông số kỹ thuật là sai lầm phổ biến nhất khiến khớp nối không phát huy được hiệu quả giảm rung hoặc nhanh chóng bị hỏng.
Bạn cần đặc biệt lưu ý các thông số sau:
Kích thước (Size): Thường dao động từ DN50 cho đến các kích thước khổng lồ trên DN1000.
Áp lực làm việc (Pressure): Các chuẩn phổ biến là PN10, PN16.
Nhiệt độ làm việc: Cao su có giới hạn nhiệt độ thấp hơn kim loại, thường dưới 100°C đối với EPDM.

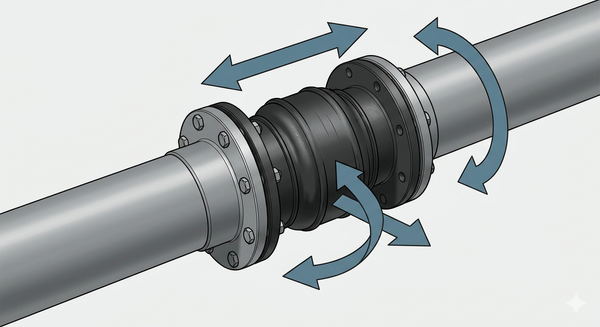

Khả năng giãn nở (Movement Capability): Bao gồm độ giãn dọc (Axial), độ dịch ngang (Lateral) và độ lệch góc (Angular).
Nhấn mạnh: Nếu hệ thống của bạn có độ giãn nở nhiệt lớn nhưng lại chọn khớp nối có thông số bù dọc (Axial) thấp, thiết bị sẽ sớm bị rách hoặc bung mặt bích.
4. Tại Sao Phải Dùng Khớp Nối Cao Su Thay Vì Kim Loại?
Mỗi loại đều có ưu nhược điểm riêng, nhưng trong các ứng dụng giảm rung, cao su luôn có ưu thế tuyệt đối.
| Đặc điểm | Khớp nối cao su | Khớp nối kim loại (Inox) |
| Khả năng giảm rung | Rất tốt nhờ tính đàn hồi tự nhiên. | Thấp hơn, thường dùng để bù giãn nở nhiệt là chính. |
| Giá thành | Kinh tế, dễ thay thế. | Cao hơn. |
| Chịu nhiệt | Thấp (thường < 100°C). | Rất cao (> 400°C). |
5. Ứng Dụng Thực Tế Và Các Sai Lầm "Xương Máu"

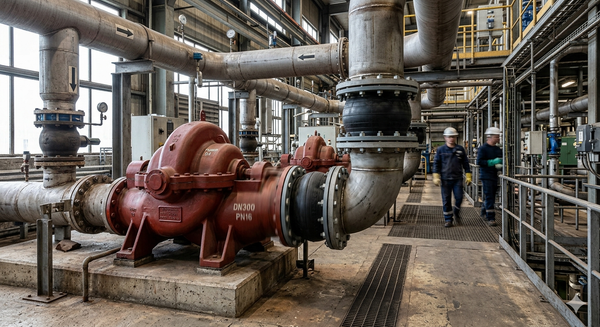

Khớp nối mềm cao su mặt bích là thành phần bắt buộc trong:
Hệ thống bơm nước tòa nhà, khu công nghiệp.
Hệ thống điều hòa không khí (HVAC) quy mô lớn.
Hệ thống phòng cháy chữa cháy (PCCC) để đảm bảo an toàn khi vận hành khẩn cấp.
Các nhà máy xử lý nước thải.
Sai lầm thường gặp và Hậu quả:
Chọn sai vật liệu: Lắp khớp nối EPDM cho hệ thống dẫn dầu sẽ khiến cao su bị trương nở và hỏng chỉ sau vài ngày.
Không tính toán độ giãn nở: Khiến khớp nối luôn trong tình trạng bị kéo căng quá mức, làm giảm tuổi thọ thiết bị.
Lắp sai vị trí: Không lắp gần nguồn rung (máy bơm) khiến rung động lan truyền khắp hệ thống.
Hậu quả: Hệ thống vẫn rung ồn như cũ, thậm chí gây rò rỉ tại các vị trí nối mặt bích, buộc phải dừng vận hành để sửa chữa.
6. Hướng Dẫn Chọn Và Lắp Đặt Chuẩn Kỹ Thuật
Để đảm bảo hiệu suất cao nhất, hãy tuân thủ checklist sau:
Cách chọn khớp nối mềm:
Xác định Đường kính (DN) và Áp lực: Phải khớp hoàn toàn với thông số đường ống.
Chọn vật liệu phù hợp: Nước dùng EPDM, Dầu dùng NBR.
Kiểm tra tiêu chuẩn mặt bích: Đảm bảo mặt bích của khớp nối khớp với mặt bích trên ống (JIS, ANSI, DIN, BS).
Lưu ý khi lắp đặt:
Không được kéo căng khớp nối vượt quá thông số cho phép của nhà sản xuất.
Tránh để khớp nối bị xoắn (twist) trong quá trình siết bu lông.
Đảm bảo hai đầu ống lắp đúng tâm (aligned) trước khi siết chặt.
7. FAQ - Câu Hỏi Thường Gặp (SEO Snippet)
Khớp nối mềm cao su mặt bích dùng để làm gì?
Thiết bị dùng để giảm rung động, tiếng ồn, hấp thụ sự giãn nở nhiệt và bảo vệ các thiết bị như máy bơm, van trên đường ống.
Nên chọn khớp nối EPDM hay NBR?
Tùy vào lưu chất: Dùng EPDM cho nước lạnh/nóng, axit nhẹ; dùng NBR cho các hệ thống dẫn dầu hoặc nhiên liệu.
Có cần lắp khớp nối mềm cho các hệ thống đường ống nhỏ không?
Có, đặc biệt là các vị trí gần máy bơm. Ngay cả hệ thống nhỏ cũng chịu tác động của búa nước và rung động từ động cơ.
Lắp sai khớp nối mềm có sao không?
Có thể gây rò rỉ lưu chất, làm hỏng các thiết bị đắt tiền bên cạnh và khiến khớp nối nhanh chóng bị xé rách.
