Khớp Nối Mềm Nối Bích: Giải Pháp Chống Rung Và Bảo Vệ Đường Ống Tối Ưu

Trong thiết kế và vận hành hệ thống cơ điện (MEP) hay các đường ống công nghiệp, kiểm soát dao động cơ học là bài toán sống còn. Hiện tượng máy bơm hoạt động tạo xung lực hay sự co giãn cơ lý của vật liệu theo nhiệt độ luôn trực chờ phá hủy các kết cấu liên kết cố định. Để giải quyết triệt để vấn đề này, khớp nối mềm nối bích được ứng dụng như một giải pháp kỹ thuật tiêu chuẩn, bảo vệ an toàn cho toàn bộ mạng lưới lưu chất.

Vì sao hệ thống đường ống cần khớp nối mềm nối bích?

Trong thực tế vận hành, các hệ thống công nghiệp luôn phải đối mặt với những biến động cơ học và áp lực liên tục từ các thiết bị động lực:

• Máy bơm rung mạnh khi khởi động và vận hành: Các dòng máy bơm công nghiệp, đặc biệt là bơm trục đứng hay bơm ly tâm công suất lớn, luôn tạo ra xung lực cơ học tuần hoàn rất mạnh.

• Đường ống phát tiếng ồn lớn: Lực rung từ động cơ truyền vào thành ống tạo ra hiện tượng cộng hưởng âm thanh, gây ra tiếng ồn khó chịu trong không gian tòa nhà hoặc nhà máy.

• Giãn nở nhiệt gây nứt kết nối: Sự chênh lệch nhiệt độ của lưu chất (như nước nóng, hơi nước) làm đường ống co ngót hoặc giãn nở liên tục, gây áp lực kéo/nén cực lớn lên các mối nối cố định.

Nếu không có biện pháp triệt tiêu các ứng suất này, hệ thống sẽ nhanh chóng xuất hiện các hệ quả nghiêm trọng:

• Rò rỉ lưu chất tại các mối nối: Gây tổn thất tài nguyên, làm gián đoạn sản xuất và tăng nguy cơ chập cháy nếu rò rỉ gần tủ điện.

• Hỏng van và thiết bị đo: Rung động liên tục làm mỏi kim loại, lỏng các liên kết cơ khí bên trong van công nghiệp và làm lệch phao, sai số đồng hồ.

• Gãy mặt bích và nứt vỡ thành ống: Áp lực tích tụ do giãn nở nhiệt không được giải phóng sẽ bẻ gãy các bu-lông mặt bích hoặc làm nứt vỡ các đoạn ống cong.

• Giảm tuổi thọ hệ thống một cách nghiêm trọng: Chi phí bảo trì, thay thế thiết bị sẽ tăng vọt do hệ thống liên tục phải dừng để sửa chữa.

Chính vì thế, việc lắp đặt khớp nối mềm mặt bích (hay còn gọi là khớp nối chống rung, khớp nối cao su nối bích) là giải pháp bắt buộc để hấp thụ rung động, bù sai lệch trục và kéo dài tuổi thọ cho toàn bộ công trình.

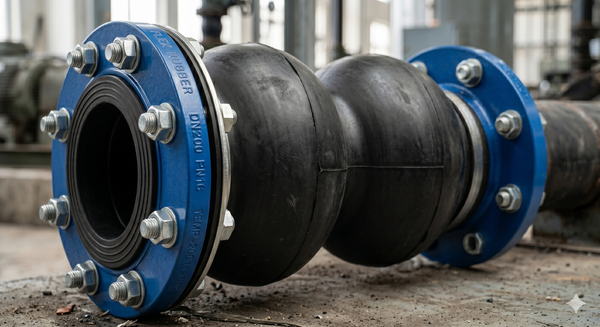

Khớp nối mềm nối bích là gì?

Định nghĩa kỹ thuật: Khớp nối mềm nối bích là một loại phụ kiện đường ống công nghiệp có cấu trúc đàn hồi, được lắp đặt giữa các đoạn ống hoặc giữa ống với thiết bị động lực (máy bơm, máy nén, chiller) nhằm mục đích cách ly rung động, giảm tiếng ồn và bù đắp các dịch chuyển hình học do nhiệt hoặc sụt lún nền đất.

Về mặt cấu tạo, một bộ khớp nối mềm tiêu chuẩn bao gồm hai phần cốt lõi:

1. Thân khớp nối (Phần đàn hồi): Thường được làm từ cao su tổng hợp gia cường lưới thép (như EPDM, NBR) hoặc làm bằng ống dẫn inox dạng sóng (Inox 304, 316) có bọc lưới bện bảo vệ.

2. Mặt bích hai đầu: Được đúc bằng thép hoặc inox theo các tiêu chuẩn quốc tế, có nhiệm vụ bắt chặt vào mặt bích của ống hoặc van bằng hệ thống bu-lông.

Nhờ cấu trúc "mềm" ở giữa và "cứng" ở hai đầu kết nối, thiết bị này vừa bảo đảm giữ kín lưu chất tuyệt đối, vừa cho phép dải co giãn hình học linh hoạt mà không làm ảnh hưởng đến độ vững chắc của tuyến ống chính.

Nguyên lý hoạt động của khớp nối mềm nối bích

Thiết bị vận hành dựa trên cơ chế biến dạng đàn hồi của vật liệu để triệt tiêu năng lượng cơ học.

Khi máy bơm hoạt động, động năng từ motor tạo ra các sóng rung động truyền dọc theo thành ống. Khi các sóng này đi qua phần thân cao su hoặc thân inox dạng sóng của khớp nối, cấu trúc dẻo sẽ biến dạng vi mô liên tục để hấp thụ và phân tán phần lớn năng lượng rung động đó, ngăn không cho chúng truyền tiếp sang đoạn ống phía sau. Đồng thời, cấu trúc rỗng đàn hồi này cũng giúp hấp thụ các xung áp lực (hiện tượng tăng áp đột ngột) trong lòng ống.

Bên cạnh khả năng khử rung, khớp nối mềm đường ống còn sở hữu cơ chế bù dịch chuyển hình học vô cùng linh hoạt bao gồm ba dạng chính:

• Dịch chuyển dọc trục (Axial Movement): Co lại khi ống giãn nở nhiệt và giãn ra khi ống co lại.

• Dịch chuyển ngang trục (Lateral Movement): Khớp nối bị uốn lệch góc song song để bù đắp sự sai lệch tâm giữa hai đầu ống do thi công hoặc do nền đất bị lún sụt không đều.

• Góc lệch (Angular Movement): Khả năng bẻ góc nhẹ giúp kết nối các đoạn ống không hoàn toàn thẳng hàng một cách dễ dàng.

Tại sao hệ thống rung và lệch tâm lại gây hỏng đường ống?

Về mặt vật lý, nếu đường ống được kết nối hoàn toàn bằng các mối nối cứng (như hàn chết hoặc bắt bích trực tiếp vào bơm), các lực rung cơ học và lực giãn nở nhiệt sẽ bị giữ lại hoàn toàn bên trong thành ống dưới dạng ứng suất nội. Khi ứng suất này vượt quá giới hạn bền của vật liệu, hiện tượng mỏi kim loại sẽ xảy ra, dẫn đến nứt gãy ở các điểm xung yếu như chân ren hoặc cổ mặt bích. Lắp đặt khớp nối mềm giúp giải phóng hoàn toàn các ứng suất nội này, từ đó bảo vệ và tăng tuổi thọ cho các thiết bị đắt tiền như máy bơm, van điều khiển.

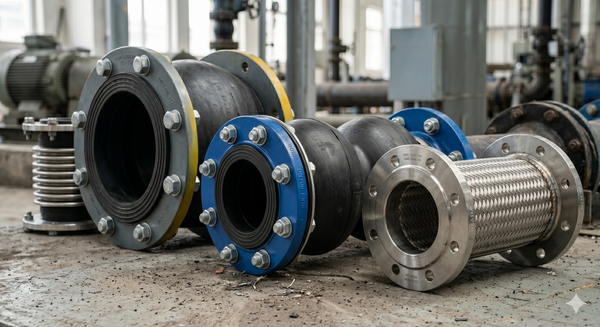

Các loại khớp nối mềm nối bích phổ biến hiện nay

Tùy thuộc vào môi trường lưu chất, nhiệt độ và áp suất làm việc, người ta phân chia sản phẩm thành các dòng chuyên dụng sau:

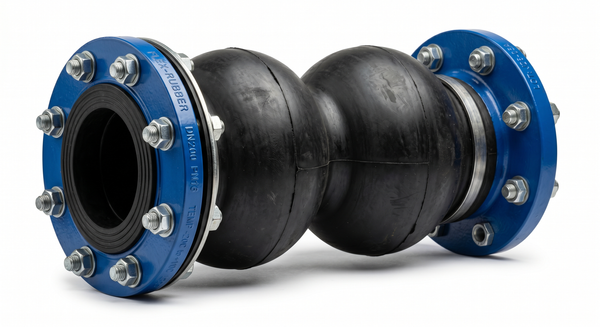

1. Khớp nối mềm cao su nối bích

Đây là dòng sản phẩm phổ biến nhất trong các ứng dụng dân dụng và công nghiệp nhẹ. Thân khớp nối được làm từ cao su EPDM hoặc NBR có độ đàn hồi cực cao, bên trong gia cường các lớp vải nylon hoặc lưới thép để tăng khả năng chịu áp.

• Đặc điểm: Khả năng hấp thụ rung động và triệt tiêu tiếng ồn vượt trội nhất, chi phí đầu tư rất hợp lý.

• Ứng dụng: Hệ thống cấp thoát nước, điều hòa không khí (HVAC), xử lý nước thải.

2. Khớp nối mềm inox nối bích

Thân của loại khớp nối này là một ống inox mỏng được dập sóng hình sin (bellows), bên ngoài bọc một hoặc nhiều lớp lưới bện bằng thép không gỉ (khớp nối mềm inox 304 hoặc 316).

• Đặc điểm: Khả năng chịu nhiệt độ cực cao (lên tới hơn 400°C), chịu áp lực rất lớn và kháng hoàn toàn các loại hóa chất ăn mòn, tuy nhiên độ linh hoạt và khử rung chấn thấp hơn dòng cao su.

• Ứng dụng: Hệ thống dẫn hơi nóng (Steam), dầu nóng, khí nén áp lực cao hoặc đường ống hóa chất.

3. Khớp nối mềm chống rung chuyên dụng

Dòng sản phẩm này có thiết kế thân bầu cao su dày hơn hoặc tích hợp thêm thanh định hướng (control rods/ty chống rung) nhằm tối ưu hóa riêng cho các vị trí đầu hút và đầu đẩy của máy bơm lớn, nơi có tần số rung động và áp lực thủy lực mạnh nhất.

4. Khớp nối mềm giãn nở (Khớp giãn nở nhiệt)

Loại này có cấu trúc khoang sóng inox dài hơn, được tính toán kỹ lưỡng về biên độ co giãn nhằm mục đích chính là khớp nối bù giãn nở nhiệt cho các trục đường ống có chiều dài lớn (như trục đứng tòa nhà cao tầng, đường ống dẫn hơi liên xưởng).

Bảng so sánh khớp nối mềm cao su và khớp nối mềm inox:

Thông số kỹ thuật quan trọng khi chọn khớp nối mềm nối bích

Việc lựa chọn sai thông số kỹ thuật của khớp nối mềm công nghiệp không chỉ khiến không lắp đặt được vào hệ thống mà còn có thể gây ra tai nạn bục vỡ nghiêm trọng trong quá trình vận hành.

Kích thước định danh (DN)

Kích thước của khớp nối phải phù hợp tuyệt đối với đường kính của đường ống. Dải kích thước tiêu chuẩn hiện nay dao động phổ biến từ DN50 đến DN600 (đối với hệ nối bích). Các kích thước nhỏ hơn thường ưu tiên dùng nối ren.

Áp suất làm việc (PN - Pressure Nominal)

Là áp suất tối đa mà khớp nối có thể chịu đựng được ở điều kiện nhiệt độ tiêu chuẩn. Các cấp áp lực thông dụng trên thị trường gồm: PN10, PN16, PN25.

Cảnh báo kỹ thuật: Chọn sai cấp áp lực là nguyên nhân hàng đầu gây bục khớp nối. Nếu bạn lắp một khớp nối cấp áp lực PN10 vào hệ thống bơm tăng áp có áp lực đỉnh lên tới 14 Bar (đòi hỏi hệ thống khớp nối mềm PN16), phần thân cao su sẽ bị phồng căng quá mức, dẫn đến nổ bục thân hoặc tuột lớp cao su ra khỏi phần ngàm bích sắt, gây ngập lụt toàn bộ phòng bơm.

Vật liệu chế tạo (Môi trường lưu chất)

Vật liệu thân khớp nối quyết định độ bền của thiết bị dựa trên tính chất của dòng lưu chất:

• Cao su EPDM: Chuyên dùng cho nước sạch, nước thải sinh hoạt, nước ấm.

• Cao su NBR: Chuyên dụng cho môi trường có chứa dầu, mỡ, dung môi.

• Inox 304 / 316: Bắt buộc sử dụng cho hệ thống hơi nóng, nước chế biến thực phẩm hoặc hóa chất nồng độ cao.

Tiêu chuẩn kỹ thuật của mặt bích

Mặt bích ở hai đầu khớp nối phải có tâm lỗ bu-lông, số lỗ và đường kính ngoài trùng khớp hoàn toàn với mặt bích của van hoặc ống đang chờ sẵn. Bạn cần xác định rõ hệ thống đang dùng tiêu chuẩn nào: JIS (JIS 10K, 20K), DIN (PN10, PN16), hoặc ANSI (Class 150, Class 300) để chọn loại mặt bích tương ứng.

Vì sao khớp nối mềm nối bích giúp giảm rung hiệu quả?

Bí mật nằm ở khả năng cách ly cơ học và phân tán lực. Khi một thiết bị cứng như máy bơm rung động, xung lực sẽ được truyền đi dưới dạng sóng cơ học dọc theo vật liệu rắn. Do cao su và cấu trúc nếp gấp inox có mô-đun đàn hồi thấp hơn hàng trăm lần so với thép hay gang, chúng hoạt động như một dải giảm chấn (damper). Khi sóng rung chạm vào ranh giới của khớp nối mềm, năng lượng cơ học bị giữ lại, làm dịch chuyển các phân tử cao su hoặc làm co giãn các nếp sóng inox, chuyển hóa cơ năng thành nhiệt năng siêu nhỏ rồi giải phóng ra môi trường.

Bên cạnh đó, trong các hệ thống thủy lực, hiện tượng búa nước (Water Hammer) xảy ra khi đóng van đột ngột sẽ tạo ra một làn sóng áp lực cực lớn chạy ngược về phía nguồn. Khối không gian rỗng và có tính đàn hồi của thân khớp nối mềm đóng vai trò như một bình tích áp mini, co giãn kịp thời để hấp thụ đỉnh nhọn của làn sóng áp lực này, giảm sốc và bảo vệ an toàn cho cánh bơm. Việc triệt tiêu được các dao động này giúp hệ thống vận hành êm ái, ngăn ngừa hiện tượng lỏng bu-lông, hỏng gioăng làm kín trên toàn tuyến, từ đó giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí sửa chữa và dừng máy mỗi năm.

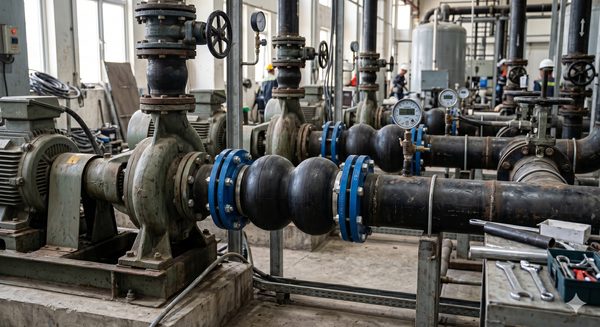

Ứng dụng thực tế của khớp nối mềm nối bích

Thiết bị khớp nối giảm rung này là cấu kiện không thể thiếu trong cấu trúc của hầu hết các hệ thống đường ống hiện đại:

• Hệ thống điều hòa không khí trung tâm (HVAC) & Chiller: Lắp đặt tại các đầu vào/ra của cụm máy chiller, tháp giải nhiệt (cooling tower) để ngăn tiếng ồn truyền vào phòng làm việc của các tòa nhà cao tầng.

• Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt tại cụm khớp nối chống rung máy bơm chữa cháy công suất lớn, đảm bảo hệ thống luôn sẵn sàng vận hành áp lực cao không bị nứt vỡ khi có sự cố.

• Nhà máy cấp nước sạch và xử lý nước thải: Sử dụng các khớp nối mềm đường kính lớn (như khớp nối mềm DN100, DN200...) tại các trạm bơm tăng áp ngầm hoặc các bể phản ứng sinh học.

• Công nghiệp nặng và hóa chất: Sử dụng khớp nối inox mặt bích trong các dây chuyền sản xuất có nhiệt độ cao hoặc truyền dẫn hóa chất độc hại trong nhà máy luyện kim, lọc dầu.

Những sai lầm thường gặp khi sử dụng khớp nối mềm nối bích

Dù là một phụ kiện rất bền bỉ, khớp nối mềm vẫn có thể bị phá hủy nhanh chóng nếu người thợ thi công mắc phải các sai lầm sau:

1. Lắp đặt vượt quá giới hạn dịch chuyển cho phép: Kéo giãn hoặc nén khớp nối quá mức quy định của nhà sản xuất để cố tình nối hai đoạn ống bị thiếu hụt hoặc lệch tâm quá nặng. Điều này làm thớ cao su luôn căng cứng, rất dễ nứt tét khi có áp lực nước.

2. Không lắp đặt ty định vị (Control Rods) khi cần thiết: Đối với các đường ống treo hoặc máy bơm có bệ đỡ không cố định chắc chắn, khi áp lực nước tăng cao sẽ đẩy hai đầu khớp nối giãn ra ngoài giới hạn. Không có thanh ty giữ cố định sẽ làm bung mặt bích.

3. Siết bu-lông không đều và quá lực: Việc siết bu-lông tập trung vào một phía khiến mặt bích bị vênh, các cạnh sắc của mặt bích kim loại có thể cứa vào phần rãnh cao su của khớp nối gây rách thân.

4. Dùng sai vật liệu với môi trường lưu chất: Sử dụng khớp nối cao su EPDM thông thường cho đường ống dẫn dầu. Sau một thời gian ngắn, dầu sẽ hòa tan và làm trương nở cao su, khiến thân khớp nối mềm nhũn và bục vỡ.

Hướng dẫn chọn khớp nối mềm nối bích đúng kỹ thuật

Để đảm bảo hệ thống vận hành an toàn và tối ưu chi phí, các kỹ sư có thể áp dụng checklist 5 bước lựa chọn tiêu chuẩn sau:

• Bước 1: Xác định kích thước đường ống (DN): Kiểm tra chính xác đường kính danh nghĩa của đoạn ống cần lắp đặt (ví dụ: ống phi 114mm tương ứng với khớp nối mềm DN100).

• Bước 2: Kiểm tra áp lực làm việc tối đa: Xác định áp lực đỉnh của hệ thống (bao gồm cả áp lực thử kín) để chọn cấp áp lực mặt bích và thân khớp nối phù hợp (PN10, PN16 hay PN25).

• Bước 3: Xác định nhiệt độ và môi trường lưu chất: Lưu chất là nước sạch, nước thải, hóa chất hay hơi nóng? Nhiệt độ hoạt động là bao nhiêu độ C?

• Bước 4: Chọn vật liệu thân khớp nối tối ưu: Quyết định lựa chọn giữa thân cao su EPDM/NBR (ưu tiên giảm rung, giá rẻ) hay thân inox (ưu tiên chịu nhiệt, chịu hóa chất).

• Bước 5: Đối chiếu tiêu chuẩn mặt bích kết nối: Xác định tiêu chuẩn mặt bích của hệ thống hiện tại là khớp nối mềm JIS, khớp nối mềm DIN hay khớp nối mềm ANSI để đảm bảo vừa vặn các lỗ bu-lông khi lắp ráp.

Lưu ý khi lắp đặt và bảo quản khớp nối mềm nối bích

Quá trình thi công ngoài công trường cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sau:

• Tuyệt đối không làm xoắn thân khớp nối: Trong quá trình siết bu-lông mặt bích, phải giữ cố định thân khớp nối, không để lực vặn làm vặn xoắn trục cao su hoặc ống sóng inox.

• Siết bu-lông theo hình sao (đối xứng): Tiến hành siết đều từng cặp bu-lông đối diện nhau một cách từ từ để lực ép phân bố đều lên toàn bộ bề mặt gioăng, tránh hiện tượng lệch mặt bích.

• Che chắn khi hàn điện: Nếu có hoạt động hàn xì gần vị trí lắp đặt, bắt buộc phải dùng tấm tôn hoặc vải chống cháy che chắn kỹ cho khớp nối mềm, tránh để các xỉ hàn nóng chảy rơi vào làm thủng thân cao su hoặc làm thủng lớp sóng inox mỏng.

• Bảo trì định kỳ: Thường xuyên kiểm tra bằng mắt thường để phát hiện sớm các dấu hiệu lão hóa cao su (rạn nứt, trương nở) hoặc hiện tượng rỉ sét mặt bích để có phương án thay thế chủ động trước khi xảy ra sự cố bục vỡ.



Câu hỏi thường gặp về khớp nối mềm nối bích (FAQ)

Khớp nối mềm nối bích có tác dụng gì?

Thiết bị có ba tác dụng cốt lõi: Triệt tiêu rung động và tiếng ồn từ các thiết bị động lực truyền sang đường ống; Hấp thụ sự co giãn nhiệt của vật liệu; Bù đắp các sai lệch hình học và chống sụt lún, bảo vệ an toàn cho hệ thống van và máy bơm.

Khi nào nên dùng khớp nối mềm inox?

Bạn bắt buộc phải sử dụng khớp nối mềm inox khi hệ thống vận hành ở nhiệt độ cao (trên 100°C như đường hơi nóng, dầu nhiệt), hệ thống truyền dẫn hóa chất ăn mòn, hoặc đường ống thực phẩm yêu cầu độ sạch cao, nơi mà vật liệu cao su không thể đáp ứng được.

Khớp nối mềm cao su có bền không?

Có. Nếu được lựa chọn đúng chủng loại vật liệu (EPDM cho nước, NBR cho dầu), làm việc đúng dải áp lực ghi trên thân và không bị kéo giãn quá giới hạn thi công, tuổi thọ của một khớp nối mềm cao su chính hãng có thể kéo dài từ 5 đến 10 năm vận hành liên tục.

Có bắt buộc phải lắp khớp nối mềm cho máy bơm không?

Rất nên. Máy bơm là nguồn phát sinh rung động và xung lực thủy lực mạnh nhất trong toàn bộ hệ thống đường ống. Nếu không lắp khớp nối mềm chống rung ngay tại đầu hút và đầu đẩy của bơm, các thiết bị lắp phía sau như van một chiều, van chặn hay chính các mối nối ống sẽ rất nhanh bị nứt, hỏng do hiện tượng mỏi vật liệu.

Khớp nối mềm nối bích có chịu được áp lực cao không?

Có. Tùy vào cấu trúc gia cường. Đối với hệ thống áp lực cao từ 16 Bar đến 25 Bar hoặc lớn hơn, người ta thường sử dụng các dòng khớp nối mềm inox bọc lưới thép nhiều lớp hoặc dòng cao su cao cấp tích hợp các vòng thép gia cường chịu lực đặc biệt bên trong thân.

Kết luận

Khớp nối mềm nối bích không đơn thuần là một phụ kiện kết nối thông thường mà là giải pháp bảo hiểm, đảm bảo sự vận hành ổn định và an toàn cho toàn bộ hệ thống đường ống công nghiệp. Việc thấu hiểu nguyên lý, lựa chọn đúng thông số áp lực, tiêu chuẩn mặt bích và tuân thủ quy trình lắp đặt chuẩn kỹ thuật chính là chìa khóa giúp các kỹ sư tối ưu hóa hiệu suất mạng lưới, loại bỏ các nguy cơ sự cố rò rỉ và giảm thiểu tối đa chi phí bảo trì cho doanh nghiệp.
