Khớp nối mềm ống nước: Giải pháp chống rung và bảo vệ đường ống tối ưu

Vì sao hệ thống đường ống nước thường rung lắc và rò rỉ?

Trong thực tế vận hành, nhiều kỹ sư và chủ công trình thường đau đầu với hiện tượng hệ thống đường ống phát ra tiếng ồn lớn, rung lắc dữ dội mỗi khi máy bơm khởi động hoặc thay đổi áp lực. Tình trạng máy bơm chạy gây rung đường ống không chỉ tạo ra âm thanh khó chịu mà còn là "kẻ sát nhân thầm lặng" đối với toàn bộ hệ thống cơ điện. Khi các đường ống bị cố định quá chặt, các mối nối nhanh xuống cấp do không chịu nổi ứng suất cơ học liên tục.

Hậu quả tất yếu của việc bỏ qua hiện tượng này là tình trạng nứt đường ống, hở mặt bích tại các điểm xung yếu, gây rò rỉ lưu chất và làm giảm tuổi thọ thiết bị một cách nghiêm trọng. Chi phí sửa chữa, thay mới vật tư và tổn thất do dừng hệ thống thường lớn hơn gấp nhiều lần chi phí dung hòa rung động ban đầu. Để giải quyết triệt để bài toán này, khớp nối mềm ống nước chính là giải pháp tối ưu giúp chống rung đường ống, hấp thụ co giãn nhiệt và bảo vệ toàn diện hệ thống áp lực. Sử dụng khớp nối chống rung đúng cách sẽ triệt tiêu các xung lực có hại, đảm bảo công trình vận hành êm ái và bền bỉ.

Khớp nối mềm ống nước là gì?

Khớp nối mềm ống nước (tiếng Anh: Flexible Joint) là thiết bị cơ khí dạng đàn hồi được lắp đặt giữa các đoạn ống hoặc giữa đường ống với thiết bị (máy bơm, van). Thiết bị này có khả năng co giãn, bù sai lệch tâm và giảm chấn nhằm bảo vệ đường ống khỏi các sự cố đứt gãy do rung động hoặc giãn nở nhiệt.

Một khớp nối tiêu chuẩn được cấu tạo bởi 3 thành phần cốt lõi:

• Thân khớp nối: Thường làm bằng các loại cao su lưu hóa (EPDM, NBR) hoặc ống lưới inox (Inox 304, 316) có đặc tính đàn hồi cao.

• Lớp gia cường: Lớp vải màng chịu lực hoặc lưới thép đan chịu áp suất cao bọc bên trong/ngoài thân khớp nối.

• Bộ phận kết nối: Mặt bích thép/inox hoặc đầu nối ren ở hai đầu để liên kết cố định vào hệ thống.

Nhờ cấu trúc này, phụ kiện đường ống này sở hữu ba chức năng cốt lõi: hấp thụ rung động cơ học từ thiết bị ngoại vi, bù giãn nở nhiệt khi nhiệt độ lưu chất thay đổi, và cô lập tiếng ồn truyền dẫn qua chất lỏng hoặc thành ống.

Nguyên lý hoạt động của khớp nối mềm

Nguyên lý cốt lõi của khớp nối mềm dựa trên cơ chế đàn hồi và biến dạng hình học vật liệu. Khi máy bơm vận hành tạo ra các xung lực chấn động liên tục theo cả phương ngang lẫn phương dọc, phần thân mềm của khớp nối (cao su hoặc inox) sẽ co giãn biến dạng co tịnh tiến hoặc uốn cong nhẹ để hấp thụ dòng năng lượng động này, ngăn không cho chúng truyền sang các đoạn ống kéo dài. Đồng thời, thiết bị hỗ trợ bù sai lệch tâm đường ống phát sinh do sai số lắp đặt hoặc hiện tượng sụt lún nền móng.

Tại sao đường ống cần độ linh hoạt thay vì cố định hoàn toàn? Nhiều người lầm tưởng rằng hệ thống càng cứng cáp, cố định chặt bằng giá đỡ thì càng an toàn. Tuy nhiên, chất lỏng khi chuyển động luôn tạo ra thủy kích, kết hợp với sự co giãn vì nhiệt của vật liệu kim loại. Nếu đường ống cố định hoàn toàn, các ứng suất nội tại không có điểm giải phóng sẽ tích tụ trực tiếp tại các vị trí yếu nhất là mối nối cứng, dẫn đến tình trạng nứt toác, bục ren chỉ sau một thời gian ngắn vận hành. Khớp nối linh hoạt đóng vai trò như một "vùng đệm an toàn" giải phóng các ứng suất độc hại đó.

Phân loại khớp nối mềm ống nước phổ biến hiện nay

Để tối ưu hóa hiệu quả kinh tế và kỹ thuật, các kỹ sư phân loại thiết bị này dựa trên hai yếu tố chính: vật liệu cấu tạo và kiểu liên kết cơ khí.

Khớp nối mềm cao su

Đây là dòng sản phẩm phổ biến nhất trong các ứng dụng chất lỏng thông thường. Thân khớp nối được đúc từ cao su thiên nhiên hoặc cao su tổng hợp kết hợp lớp vải nylon chịu lực.

• Ưu điểm: Khả năng giảm chấn, triệt tiêu tiếng ồn vượt trội nhờ đặc tính hấp thụ xung lực của cao su; chi phí đầu tư rất rẻ.

• Nhược điểm: Khả năng chịu nhiệt độ cao hạn chế (thường dưới 100°C) và dễ bị lão hóa bởi tia UV hoặc hóa chất ăn mòn mạnh.

• Ứng dụng: Thường dùng trong hệ thống cấp thoát nước tòa nhà, đường ống nước thải, và các trạm bơm nước sạch.

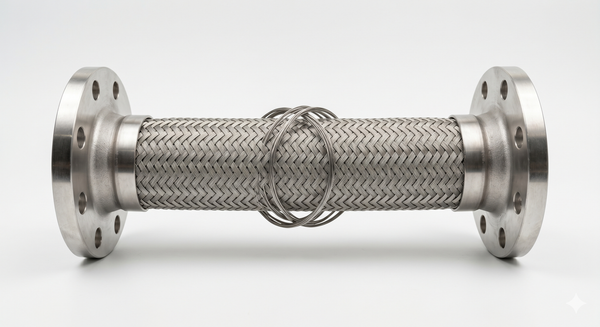

Khớp nối mềm inox

Dòng khớp nối cao cấp có phần thân dạng ống mềm inox bằng thép không gỉ (Inox 304 hoặc Inox 316), bên ngoài bọc lớp lưới thép đan bảo vệ.

• Đặc điểm vượt trội: Chịu được nhiệt độ cực cao (lên tới 400°C) và áp lực vận hành rất lớn. Có khả năng chống ăn mòn hóa chất hoàn hảo và tuổi thọ sử dụng lâu dài.

• Ứng dụng: Chủ yếu ứng dụng trong các môi trường công nghiệp nặng, đường dẫn hơi nước nóng (steam), lò hơi, khí nén, hoặc các hệ thống xử lý hóa chất công nghiệp.

Khớp nối mềm nối ren

• Kích cỡ: Phù hợp cho các đường ống kích thước nhỏ từ DN15 đến DN50.

• Đặc điểm: Hai đầu kết nối sử dụng ren trong hoặc ren ngoài (thường đi kèm rắc co). Quá trình thi công nhanh chóng, dễ tháo lắp bằng dụng cụ cầm tay thông thường, thích hợp cho không gian chật hẹp.

Khớp nối mềm mặt bích

• Kích cỡ: Chuyên dùng cho đường ống kích thước lớn từ DN50 trở lên (như các kích cỡ thông dụng khớp nối mềm DN50, khớp nối mềm DN100).

• Đặc điểm: Kết nối thông qua hệ thống mặt bích tiêu chuẩn (JIS 10K, ANSI, BS4504, DIN). Đảm bảo độ kín khít tuyệt đối, chịu được áp lực cao và chống chịu tốt trước các lực vặn xoắn lớn từ hệ thống trục chính.



Thông số kỹ thuật cần quan tâm khi lựa chọn

Khi chọn mua khớp nối chống rung, việc đọc hiểu chính xác các thông số kỹ thuật quyết định đến 90% sự thành bại của hệ thống. Bạn không thể chọn bừa một phụ kiện dựa trên trực giác mà cần bám sát các tiêu chuẩn kỹ thuật sau:

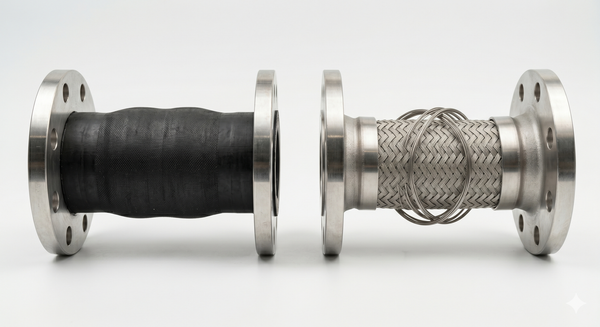

So sánh khớp nối mềm cao su và inox

Để có cái nhìn khách quan trước khi xuống tiền đầu tư, hãy cùng phân tích bảng so sánh chi tiết dưới đây:

Góc nhìn chuyên gia: Một sai lầm kinh điển là tư duy "loại đắt tiền hơn luôn tốt hơn". Thực tế, nếu bạn cần triệt tiêu tiếng ồn triệt để cho phòng bơm chung cư ở điều kiện nhiệt độ thường, khớp nối cao su mang lại hiệu quả chống rung giảm ồn vượt trội so với dòng inox, đồng thời giúp tiết kiệm một khoản ngân sách lớn. Hãy chọn thiết bị dựa trên môi trường sử dụng, không chọn theo giá tiền.

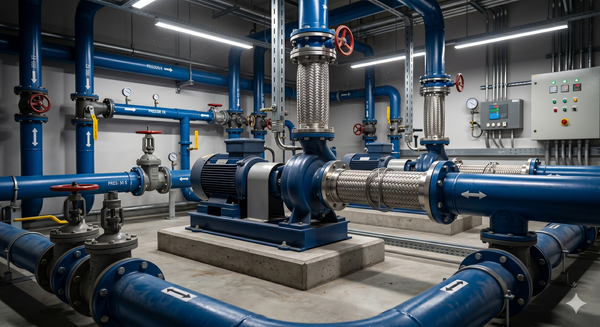

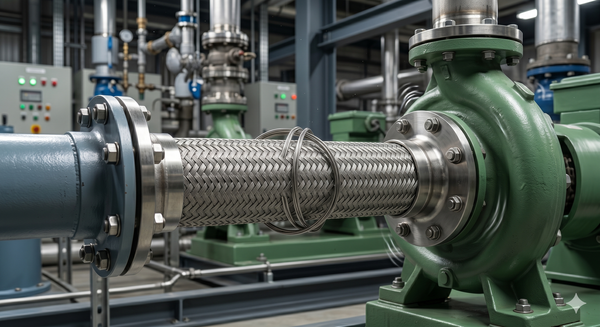

Tại sao hệ thống máy bơm bắt buộc nên dùng khớp nối mềm?

Trạm bơm là trái tim của mọi hệ thống thủy lực, nhưng cũng là nơi tạo ra xung động phá hoại lớn nhất. Khi cánh bơm quay với tốc độ hàng nghìn vòng/phút, dòng lưu chất bị cưỡng bức tạo ra áp lực động rất lớn. Nếu lắp đặt trực tiếp ống kim loại cứng vào đầu hút và đầu đẩy của máy bơm, toàn bộ rung động động cơ sẽ truyền thẳng vào hệ thống đường ống.

Việc tích hợp khớp nối máy bơm tại các vị trí này mang lại các lợi ích sống còn:

1. Cô lập và giảm rung đường ống: Triệt tiêu tới 95% dao động cơ học phát ra từ động cơ máy bơm.

2. Bảo vệ linh kiện máy bơm: Giảm tải trọng động ngược trở lại buồng bơm, bảo vệ phớt làm kín (mechanical seal) và vòng bi không bị lệch tâm, hỏng hóc.

3. Hạn chế rủi ro nứt gãy hệ thống: Đóng vai trò như một khớp co giãn chống lại hiện tượng búa nước (thủy kích) khi đột ngột ngắt hoặc mở bơm.

4. Giảm thiểu ô nhiễm tiếng ồn: Ngăn chặn tiếng gầm rú của dòng nước truyền qua vách tường tòa nhà văn phòng, chung cư, khách sạn.

Khớp nối mềm được ứng dụng ở đâu?

Nhờ những đặc tính kỹ thuật không thể thay thế, thiết bị này xuất hiện trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Hệ thống cấp thoát nước: Trạm xử lý nước thải công nghiệp, mạng lưới cấp nước sạch đô thị, hệ thống bơm nước sinh hòa nhà cao tầng.

• Phòng bơm PCCC: Hệ thống phòng cháy chữa cháy bắt buộc phải lắp đặt khớp nối mềm ở đầu họng hút/xả của bơm bù áp, bơm chính để đảm bảo hệ thống không bị sự cố bục gãy khi có hỏa hoạn xảy ra.

• Hệ thống HVAC: Đường ống dẫn nước chiller, hệ thống điều hòa không khí trung tâm tại các trung tâm thương mại.

• Nhà máy công nghiệp: Dây chuyền sản xuất thực phẩm, dệt nhuộm, nhà máy giấy, nơi có hệ thống ống dẫn hơi nóng và hóa chất hoạt động liên tục.



Những sai lầm thường gặp khi sử dụng khớp nối mềm

Trong quá trình khảo sát và bảo trì, chúng tôi nhận thấy rất nhiều hệ thống gặp sự cố không phải do chất lượng sản phẩm kém, mà đến từ các lỗi chủ quan của đơn vị vận hành:

• Chọn sai vật liệu lưu chất: Dùng khớp cao su thông thường cho đường ống dẫn dầu mỏ hoặc hóa chất, khiến cao su bị trương nở, mủn ra và bục vỡ sau vài tuần.

• Vận hành sai áp lực thiết kế: Lắp đặt khớp nối PN10 vào hệ thống có áp suất đỉnh lên tới PN14, gây ra hiện tượng nổ khớp nổ béc.

• Lắp đặt lệch tâm quá mức cho phép: Cố tình kéo giãn hoặc ép vặn vẹo khớp nối để bù đắp khoảng cách do thợ hàn đặt ống sai lệch quá lớn, làm triệt tiêu khả năng đàn hồi tự nhiên của khớp.

• Bỏ qua kiểm tra định kỳ: Không phát hiện kịp thời các vết rạn nứt chân chim ngoài vỏ.

Dấu hiệu nhận biết khớp nối mềm sắp hỏng

Hãy tiến hành thay thế ngay nếu bạn phát hiện các hiện tượng sau: phần thân cao su xuất hiện các vết nứt sâu, bề mặt bị chai cứng mất đi độ đàn hồi; lớp lưới inox bên ngoài bị tưa, đứt các sợi thép chịu lực; hoặc có hiện tượng rỉ nước rịn ra tại phần cổ giáp ranh giữa thân mềm và mặt bích.

Hướng dẫn chọn khớp nối mềm ống nước phù hợp

Để chọn được sản phẩm chuẩn xác nhất, hãy áp dụng quy trình kiểm tra 5 bước (Checklist) dưới đây:

• Bước 1: Xác định kích thước đường ống - Kiểm tra thông số DN của ống cần lắp (Ví dụ: Ống Phi 60 tương đương DN50, Phi 114 tương đương DN100).

•  Bước 2: Kiểm tra áp suất vận hành - Xác định áp suất làm việc thực tế và áp suất đỉnh (áp suất test) để chọn tiêu chuẩn khớp phù hợp (PN10 hay PN16).

•  Bước 3: Xác định nhiệt độ lưu chất - Lưu chất có nóng không? Nếu nhiệt độ trên 80°C, hãy ưu tiên chọn khớp nối mềm inox thay vì cao su.

• Bước 4: Chọn kiểu kết nối hệ thống - Hệ thống hiện tại đang dùng mặt bích tiêu chuẩn gì (JIS, BS, DIN) hay dùng nối ren?

•  Bước 5: Chọn vật liệu theo đặc tính hóa học

  • Nước sạch, nước thải sinh hoạt thông thường: Chọn dòng cao su EPDM.

  • Hơi nước nóng, khí nén nhiệt độ cao: Chọn dòng thân Inox 304.

  • Hóa chất ăn mòn mạnh, dung môi đặc biệt: Chọn dòng thân Inox 316.

Cách lắp đặt khớp nối mềm đúng kỹ thuật

Việc tuân thủ quy trình lắp đặt quyết định trực tiếp tới độ bền của thiết bị. Hãy lưu ý các nguyên tắc cơ học sau:

1. Không kéo giãn hoặc nén ép quá mức: Khớp nối cần được đặt ở trạng thái tự nhiên khi lắp đặt. Không dùng lực của bu-lông để kéo ghì hai đoạn ống xa nhau lại gần nhau thông qua khớp nối.

2. Tuyệt đối không làm xoắn thân khớp: Khi siết kết nối ren hoặc mặt bích, cố định chặt một đầu rồi mới siết đầu còn lại, tránh để thân cao su hay ống lưới inox bị vặn vặn xoắn trục.

3. Siết bu-lông đối xứng đều lực: Khi bắt mặt bích, hãy siết các ốc theo hình ngôi sao (đối xứng chéo) để lực ép dàn đều lên bề mặt đệm, tránh hiện tượng lệch mặt bích gây rò rỉ.

4. Lắp đặt ụ đỡ cố định (Anchor): Đối với các đường ống dài, bắt buộc phải lắp đặt các bệ đỡ cố định ở hai đầu đoạn ống có gắn khớp nối để định hướng lực co giãn đi thẳng vào khớp, tránh làm chệch hướng ống.



Câu hỏi thường gặp về khớp nối mềm ống nước (FAQ)

Khớp nối mềm có thay thế được khớp co giãn nhiệt không?

Khớp nối mềm có khả năng bù giãn nở nhiệt nhưng ở phạm vi nhỏ trục tịnh tiến thấp. Đối với các đường ống công nghiệp siêu dài (như ống dẫn hơi dài hàng trăm mét) có biên độ co giãn lớn, bạn bắt buộc phải dùng khớp co giãn chuyên dụng (Expansion Joint) chứ không thể thay thế hoàn toàn bằng khớp nối mềm chống rung thông thường.

Bao lâu nên thay khớp nối mềm một lần?

Tuổi thọ phụ thuộc lớn vào môi trường. Ở điều kiện chuẩn (nước sạch, nhiệt độ thường, áp lực đúng tải), khớp nối cao su chất lượng tốt có độ bền từ 3 - 5 năm, khớp nối inox có thể lên tới 7 - 10 năm. Tuy nhiên, nên kiểm tra trực quan định kỳ mỗi 6 tháng để phát hiện sớm các dấu hiệu lão hóa vật liệu.

Khớp nối mềm inox có chống rung tốt không?

Khớp nối mềm inox chống rung tốt đối với các dao động tần số cao và biên độ nhỏ trong hệ thống công nghiệp. Tuy nhiên, xét về khả năng triệt tiêu tiếng ồn và hấp thụ các chấn động mạnh, lắc ngang biên độ lớn từ máy bơm công suất cao, vật liệu inox không thể hấp thụ xung lực êm ái bằng vật liệu cao su dẻo.

Nên dùng kết nối nối ren hay mặt bích?

Quy chuẩn chung dựa trên kích thước đường ống. Với các ống nhỏ từ DN15 - DN50, liên kết ren mang lại sự tiện lợi, gọn gàng và tối ưu chi phí. Với đường ống lớn từ DN50 trở lên, bắt buộc phải dùng kết nối mặt bích để đảm bảo khả năng chịu lực, chống vặn xé và độ kín khít kỹ thuật tuyệt đối cho hệ thống.

Tổng kết

Tóm lại, khớp nối mềm ống nước không đơn thuần là một phụ kiện liên kết thông thường, mà là giải pháp kỹ thuật cốt lõi giúp chống rung, giảm ồn và bảo vệ an toàn cho toàn bộ hệ thống cơ điện và máy bơm. Việc đầu tư đúng chủng loại, đúng thông số kỹ thuật ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu chi phí sửa chữa rò rỉ và thay thế thiết bị hư hỏng sau này.
