Korean Flange Là Gì? Phân Loại Và Cách Chọn Mặt Bích Hàn Quốc Chuẩn Chuyên Gia
Trong sơ đồ vận hành của bất kỳ hệ thống đường ống công nghiệp nào, mặt bích (flange) đóng vai trò là "khớp nối chiến lược". Đặc biệt, trong các dự án PCCC, hệ thống HVAC hay các nhà máy sản xuất hiện đại, việc lựa chọn Korean Flange phù hợp không chỉ đơn thuần là lắp đặt một phụ kiện, mà nó quyết định trực tiếp đến độ kín khít, độ bền cơ học và khả năng chịu áp suất của toàn bộ công trình. Một sai sót nhỏ trong việc chọn tiêu chuẩn mặt bích có thể dẫn đến rò rỉ, làm tăng chi phí bảo trì hoặc nghiêm trọng hơn là gây mất an toàn hệ thống.
Thực tế, nhiều kỹ thuật viên hiện nay vẫn gặp khó khăn khi phân biệt các tiêu chuẩn mặt bích. Câu hỏi thường gặp nhất là: "Mặt bích Hàn Quốc dùng tiêu chuẩn nào? Có thay thế được cho tiêu chuẩn JIS của Nhật Bản hay không?". Bài viết này sẽ phân tích chuyên sâu về Korean Flange, giúp bạn có cái nhìn thấu đáo từ lý thuyết đến ứng dụng thực tế.
1. Korean Flange là gì? Kiến thức nền tảng về mặt bích Hàn Quốc
Korean Flange (mặt bích Hàn Quốc) là thuật ngữ chỉ các loại mặt bích được sản xuất theo hệ thống tiêu chuẩn kỹ thuật của Hàn Quốc hoặc có xuất xứ từ các nhà máy luyện kim danh tiếng tại quốc gia này. Đây là thành phần trung gian dùng để kết nối các đoạn ống, van, máy bơm và các thiết bị hỗ trợ khác nhằm tạo thành một hệ thống dẫn chất lỏng hoặc khí hoàn chỉnh.
Nhờ sự phát triển vượt bậc của ngành công nghiệp nặng tại xứ sở Kim Chi, các dòng mặt bích này đã trở thành lựa chọn hàng đầu trong các lĩnh vực:
Hệ thống PCCC: Đảm bảo khả năng chịu áp lực nước cực lớn.
HVAC & Chiller: Kết nối các đường ống dẫn nước lạnh, nước nóng trong tòa nhà.
Cấp thoát nước: Chống ăn mòn và dễ dàng tháo lắp.
Công nghiệp cơ khí & Đóng tàu: Yêu cầu khắt khe về độ bền vật liệu.
Tiêu chuẩn phổ biến: Sự giao thoa giữa KS và JIS
Điểm cốt lõi cần nắm vững chính là tiêu chuẩn KS (Korean Industrial Standards). Đây là bộ tiêu chuẩn công nghiệp quốc gia của Hàn Quốc, quy định chi tiết về kích thước, dung sai và đặc tính vật liệu. Một điểm thú vị là do sự tương đồng trong lịch sử phát triển công nghiệp, nhiều dòng mặt bích Hàn Quốc có thông số kỹ thuật tương thích hoàn toàn với tiêu chuẩn JIS (Japanese Industrial Standards) của Nhật Bản, giúp việc tìm kiếm vật tư thay thế trở nên linh hoạt hơn rất nhiều.
Cấu tạo cơ bản và vật liệu
Một chiếc Korean Flange tiêu chuẩn bao gồm thân bích, lỗ bulong để liên kết và bề mặt tiếp xúc (gasket face). Tùy vào môi trường sử dụng, vật liệu sẽ được biến tấu linh hoạt:
Thép Carbon (A105, SS400): Phổ biến nhất, giá thành tối ưu cho nước, hơi.
Inox (SUS304, SUS316): Dùng trong môi trường hóa chất, thực phẩm.
Thép mạ kẽm: Gia tăng khả năng chống oxy hóa cho các công trình ngoài trời.
2. Phân tích chuyên sâu: Các loại Korean Flange và thông số kỹ thuật
Để chọn được loại mặt bích tối ưu cho dự án, chúng ta cần đi sâu vào cấu tạo hình học và đặc điểm vận hành của từng loại. Không chỉ đơn thuần là một tấm thép đục lỗ, mỗi thiết kế mặt bích đều giải quyết một bài toán kỹ thuật riêng biệt.
Các loại mặt bích phổ biến theo thiết kế

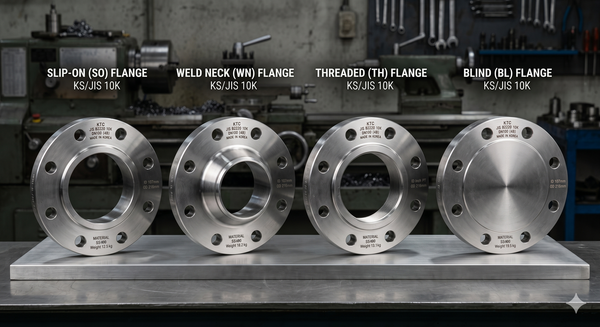

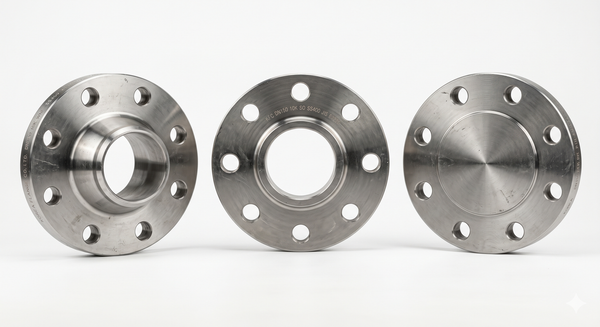

Slip On Flange (Mặt bích hàn trượt): Đây là loại được sử dụng nhiều nhất nhờ thiết kế đơn giản, đường kính trong của bích lớn hơn đường kính ngoài của ống một chút để có thể "trượt" vào trong. Ưu điểm lớn nhất là dễ căn chỉnh và giá thành rẻ, phù hợp cho các hệ thống áp suất thấp và trung bình.
Weld Neck Flange (Mặt bích hàn cổ): Khác với Slip On, loại này có một cái "cổ" dài để hàn đối đầu với ống. Thiết kế này giúp giảm sự tập trung ứng suất tại chân mặt bích, cho phép nó chịu được áp suất cực cao và các rung động mạnh. Đây là lựa chọn "vàng" cho các hệ thống hơi cao áp.
Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bít kín đầu ống hoặc các vị trí chờ để mở rộng hệ thống sau này. Nó đóng vai trò như một cái nắp ngăn chặn dòng chảy.
Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren mà không cần hàn. Đây là giải pháp cứu cánh cho các khu vực dễ cháy nổ, nơi mà việc hàn nhiệt bị cấm nghiêm ngặt.
Thông số kỹ thuật: Chìa khóa để kết nối chuẩn xác
Khi làm việc với Korean Flange, bạn phải đặc biệt lưu tâm đến 4 chỉ số sau:
Áp suất định danh: Được ký hiệu bằng "K" (5K, 10K, 16K, 20K). Con số này càng cao, mặt bích càng dày và khả năng chịu lực càng tốt.
Kích thước danh nghĩa (DN): Từ các size nhỏ DN15 đến các size khổng lồ lên tới DN1200.
Kiểu bề mặt: FF (Flat Face) - mặt phẳng hoàn toàn hoặc RF (Raised Face) - có gờ nhô lên ở giữa để tăng cường độ nén cho gioăng.
Vật liệu: Phải tương thích với môi trường dẫn (ví dụ: dùng Inox 316 cho axit, thép A105 cho dầu dầu khí).
3. So sánh đối chiếu: Korean Flange với các tiêu chuẩn quốc tế
Việc đặt Korean Flange lên bàn cân so sánh với các hệ tiêu chuẩn khác sẽ giúp các kỹ sư đưa ra quyết định thay thế (substitution) chính xác trong trường hợp khan hiếm hàng hóa.
Korean Flange (KS) vs. JIS Flange (Nhật Bản)
Hai hệ tiêu chuẩn này gần như là "anh em song sinh". Đa phần các mặt bích 10K, 16K của Hàn Quốc có thể lắp vừa khít vào các thiết bị tiêu chuẩn Nhật Bản. Tuy nhiên, mặt bích Hàn Quốc thường có lợi thế hơn về giá thành cạnh tranh trong khi vẫn đảm bảo độ bền và độ hoàn thiện cơ khí sắc sảo không kém cạnh hàng Nhật.
Korean Flange vs. ANSI Flange (Mỹ)
Đây là hai hệ thống hoàn toàn khác biệt. Trong khi hệ Hàn Quốc dùng đơn vị Metric (mm) và định danh áp suất theo "K", thì ANSI dùng hệ Inch và định danh theo "Class" (Class 150, 300...). Bạn không bao giờ được lắp lẫn hai loại này nếu không có bộ chuyển đổi, vì khoảng cách lỗ bulong và độ dày mặt bích hoàn toàn lệch nhau.
4. Ứng dụng thực tế và những sai lầm cần tránh
Trong quá trình tư vấn và giám sát, tôi nhận thấy không ít công trình gặp sự cố chỉ vì xem nhẹ bước chọn lựa mặt bích.
Ứng dụng thực tế

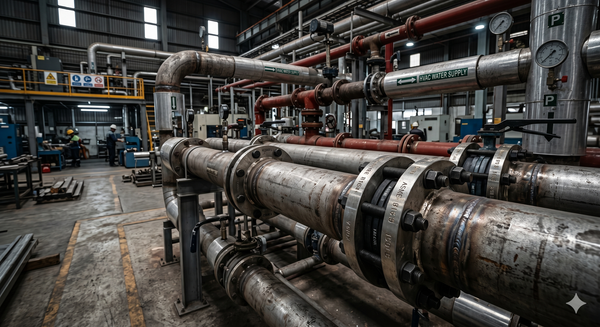

Hệ thống Chiller & Tháp giải nhiệt: Thường dùng mặt bích thép mạ kẽm tiêu chuẩn 10K để chống rỉ sét do ngưng tụ nước.
Hệ thống hơi (Steam): Bắt buộc dùng Weld Neck Flange thép đúc để chịu nhiệt độ và áp suất cao.
Xử lý nước thải: Ưu tiên mặt bích Inox 304/316 để kháng hóa chất ăn mòn.
Sai lầm kinh điển của kỹ thuật viên
Nhầm lẫn giữa KS và ANSI: Đây là lỗi chí tử dẫn đến việc phải khoan lại lỗ bích hoặc mua mới hoàn toàn, gây lãng phí thời gian và tiền bạc.
Chọn sai áp suất: Dùng bích 5K cho hệ thống yêu cầu 16K. Kết quả là mặt bích bị cong vênh, gây rò rỉ ngay khi test áp.
Bỏ qua vật liệu Gasket (Gioăng): Mặt bích tốt nhưng chọn sai gioăng (ví dụ dùng gioăng cao su cho hơi nóng) cũng sẽ khiến hệ thống thất bại.
5. Checklist: Quy trình lựa chọn và lắp đặt chuẩn xác
Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ 5 bước chọn lọc sau:
Cách chọn mặt bích tối ưu
Bước 1: Xác định môi chất (Nước, hóa chất hay hơi?) để chọn vật liệu (Thép, Inox hay Mạ kẽm).
Bước 2: Xác định áp suất làm việc cao nhất của hệ thống để chọn loại 10K, 16K hay 20K.
Bước 3: Kiểm tra thiết bị kết nối (Van, máy bơm) đang dùng tiêu chuẩn gì để chọn mặt bích tương ứng (thường là KS/JIS).
Bước 4: Chọn kiểu kết nối (Hàn trượt, hàn cổ hay dùng ren) tùy theo trình độ tay nghề thợ hàn và yêu cầu kỹ thuật.
Checklist lắp đặt an toàn
Kiểm tra bề mặt bích không bị trầy xước sâu.
Đảm bảo hai mặt bích đồng tâm trước khi siết bulong.
Vệ sinh sạch sẽ bề mặt gasket.
Siết bulong theo hình đối xứng (ngôi sao) để lực ép đều.
Thực hiện test áp lực (Hydrotest) trước khi đưa vào vận hành chính thức.
Một số câu hỏi thường gặp về Korean Flange (FAQ)
1. Mặt bích Hàn Quốc có dùng được cho ống tiêu chuẩn SCH40 không? Có, tuy nhiên bạn cần chọn đúng đường kính trong (ID) của mặt bích để đảm bảo việc hàn nối chính xác nhất.
2. Tại sao giá Korean Flange lại chênh lệch giữa các hãng? Giá thành phụ thuộc vào phôi thép (thép đúc hay thép tấm), công nghệ gia công CNC và các chứng chỉ chất lượng (CO/CQ) đi kèm.

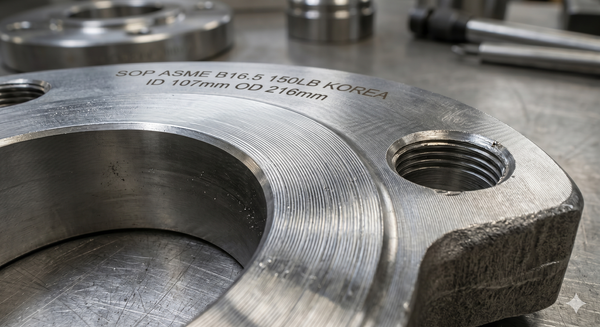

3. Làm sao để nhận biết mặt bích Hàn Quốc chính hãng? Hãy kiểm tra các ký hiệu dập nổi trên thân bích bao gồm: Logo nhà sản xuất, Tiêu chuẩn (ví dụ KS 10K), Kích thước (ví dụ DN100) và Mã lô vật liệu.
Kết luận
Việc hiểu rõ về Korean Flange không chỉ giúp bạn tối ưu hóa chi phí vật tư mà còn là bảo chứng cho chất lượng và sự an toàn của công trình. Với sự đa dạng về chủng loại và tính tương thích cao, mặt bích Hàn Quốc chắc chắn vẫn sẽ giữ vững vị thế là linh kiện thiết yếu trong ngành công nghiệp đường ống tại Việt Nam.
Hy vọng những phân tích chuyên sâu trên đã cung cấp cho bạn đầy đủ kiến thức để tự tin lựa chọn loại mặt bích phù hợp nhất cho dự án của mình. Nếu bạn còn băn khoăn về thông số kỹ thuật cụ thể của từng hãng sản xuất, đừng ngần ngại liên hệ với các đơn vị phân phối uy tín để được tư vấn kỹ thuật chi tiết hơn. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Korean Flange
