Lap Joint Pipe Flange Là Gì? Cấu Tạo, Ưu Điểm Và Ứng Dụng

Vì Sao Lap Joint Pipe Flange Được Ưa Chuộng Trong Công Nghiệp?

Trong thiết kế và thi công các hệ thống đường ống inox, bài toán tối ưu chi phí vật tư luôn khiến các kỹ sư phải đau đầu. Thực tế tại nhiều nhà máy, hệ thống công nghệ đòi hỏi phải tháo lắp để vệ sinh và bảo trì thường xuyên. Nếu lựa chọn giải pháp hàn chết bằng các loại bích cổ cao như welding neck flange, chi phí phôi inox đúc sẽ cực kỳ đắt đỏ, đẩy ngân sách dự án lên rất cao.

Bên cạnh gánh nặng chi phí, việc căn chỉnh các lỗ bulong sao cho hai mặt bích hoàn toàn trùng khớp với nhau cũng là một thách thức lớn trong không gian thi công chật hẹp. Chỉ cần một chút sai lệch hình học, việc siết đai ốc sẽ bị kẹt, gây vênh mối nối.

Để giải quyết triệt để hai rắc rối trên, lap joint pipe flange chính là phương án kỹ thuật mang tính đột phá. Bằng cơ chế tách rời tháo lắp linh hoạt, sản phẩm này giúp việc xoay hướng lỗ bulong trở nên dễ dàng hơn bao giờ hết, đồng thời cắt giảm tới một nửa chi phí vật liệu cao cấp. Điều gì đã khiến loại lap joint flange này trở thành sự lựa chọn ưu tiên hàng đầu trong các ngành công nghiệp đặc thù như sản xuất hóa chất, chế biến thực phẩm và dược phẩm? Hãy cùng phân tích sâu sâu dưới góc nhìn chuyên gia ngay sau đây.

Lap Joint Pipe Flange Là Gì?

Để cung cấp một thông tin chuẩn xác và ngắn gọn giúp tối ưu hóa thuật toán tìm kiếm của Google (Featured Snippet), chúng ta có định nghĩa: Lap joint pipe flange (Mặt bích lồng) là loại mặt bích công nghiệp được thiết kế gồm hai thành phần tách rời nhau: một vành đĩa bích độc lập và một đoạn ống ngắn có vành lồi ở đầu gọi là Stub End. Khi lắp đặt, vành đĩa bích sẽ lồng bên ngoài thân ống và có thể xoay tự do 360 độ quanh đoạn Stub End để phục vụ kết nối.

Đặc điểm vận hành độc nhất vô nhị của mặt bích lap joint nằm ở chỗ bản thân đĩa bích hoàn toàn không tiếp xúc trực tiếp với dòng lưu chất bên trong ống. Lưu chất chỉ chảy qua đoạn đầu Stub End và đường ống chính. Chính cấu trúc thông minh này tạo nên một bộ phụ kiện hoàn chỉnh bao gồm bốn thành phần bổ trợ chặt chẽ cho nhau: đĩa lap joint flange chịu lực siết, đoạn stub end chịu môi chất, hệ thống bulong liên kết và gioăng mặt bích đảm bảo độ kín khít.

Nguyên Lý Hoạt Động Của Lap Joint Flange

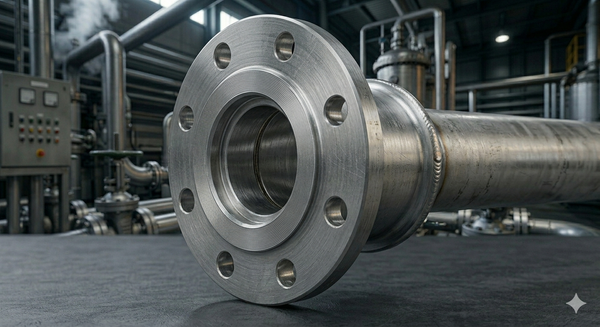

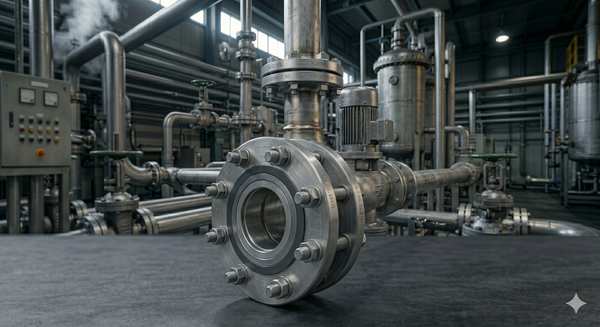

Cơ chế tạo liên kết của lap joint pipe flange hoàn toàn khác biệt so với các loại mặt bích thông thường. Đầu tiên, đoạn lap joint stub end sẽ được hàn đối đầu cố định trực tiếp vào đầu của đường ống inox. Vành đĩa bích đóng vai trò như một vòng lồng chặn tự do phía sau bờ vai lồi của Stub End. Khi tiến hành ráp nối hai đầu ống, kỹ sư chỉ việc xoay tự do vòng đĩa bích bên ngoài cho đến khi các lỗ bulong trùng khớp tuyệt đối với mặt bích đối diện mà không cần quan tâm đến hướng quay của đường ống chính.

Khi các lỗ bulong đã thẳng hàng, một vòng gioăng làm kín sẽ được chèn vào giữa hai bề mặt phẳng của hai đầu Stub End. Quá trình siết các bulong mặt bích sẽ truyền lực nén trực tiếp từ vành đĩa bích lên phần vai lồi của Stub End, ép chặt vòng gioăng đệm ở giữa để tạo thành mối nối kín khít tuyệt đối.

Giải mã kỹ thuật: Nhờ kết cấu đĩa rời này, đĩa bích không cần phải sử dụng các loại inox cao cấp, đắt tiền giống như Stub End. Bạn hoàn toàn có thể dùng một đĩa bích bằng thép carbon giá rẻ lồng bên ngoài một Stub End bằng inox 316 chịu hóa chất, hệ thống vẫn đảm bảo khả năng chống ăn mòn từ bên trong nhưng tổng chi phí vật tư lại giảm đi một cách đáng kinh dạc.

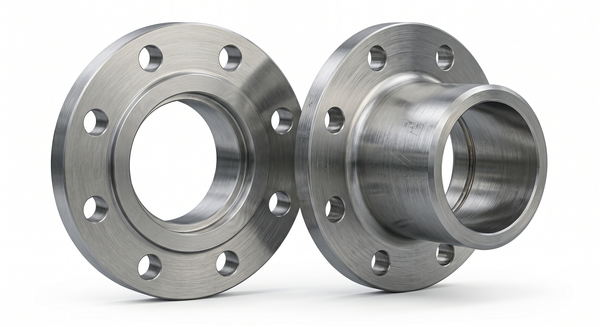

Cấu Tạo Và Thông Số Kỹ Thuật Của Lap Joint Pipe Flange

Một bộ lap joint pipe flange tiêu chuẩn trong công nghiệp luôn đi liền với các thông số kích thước hình học nghiêm ngặt để đảm bảo khả năng chịu tải.

Về cấu tạo, bề mặt làm kín tiếp xúc (sealing surface) của hệ lap joint thường sử dụng kiểu bề mặt phẳng Flat Face (FF) hoặc bề mặt lồi Raised Face (RF) tùy thuộc vào kết cấu đúc của phần vai Stub End. Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng bích lồng thông dụng:

Ưu Điểm Và Nhược Điểm Của Lap Joint Pipe Flange

Bất kỳ một giải pháp cơ khí nào cũng có hai mặt đối lập, việc nắm rõ ưu nhược điểm giúp bạn phân bổ phụ kiện đúng vị trí trên sơ đồ công nghệ:

Ưu điểm vượt trội

• Tiết kiệm chi phí đầu tư tối đa: Đối với hệ thống ống thép hợp kim đắt tiền hoặc lap joint flange stainless steel, việc dùng đĩa bích bằng thép carbon thường giúp nhà thầu tiết kiệm từ 30% đến 50% chi phí phôi vật liệu.

• Tốc độ lắp đặt cực nhanh: Khả năng xoay tự do 360 độ của đĩa bích giúp kỹ sư căn chỉnh tim lỗ bulong trong vài giây, bỏ qua hoàn toàn các thao tác hiệu chỉnh xoay hướng ống phức tạp.

• Tối ưu cho hệ thống bảo trì: Việc tháo lắp để súc rửa đường ống định kỳ trở nên vô cùng nhẹ nhàng, đĩa bích có thể trượt lùi về sau để lộ toàn bộ mối nối.

• Tái sử dụng đĩa bích: Khi đường ống hoặc Stub End bị hỏng cần thay thế, phần đĩa bích bên ngoài hoàn toàn có thể giữ lại để tái sử dụng cho đường ống mới.

Nhược điểm hạn chế

• Khả năng chịu áp lực giới hạn: Do lực siết bulong không truyền trực tiếp vào thân ống mà truyền gián tiếp qua vành lồi Stub End, khả năng chịu áp lực tổng thể của lap joint thấp hơn đáng kể so với mặt bích cổ cao Welding Neck Flange.

• Kém chịu đựng rung động mạnh: Tại các vị trí ngay sát máy bơm cao áp hoặc máy nén có tần suất rung lắc liên tục, mối nối lap joint dễ sinh ra ứng suất uốn làm mỏi và nứt đường hàn Stub End.

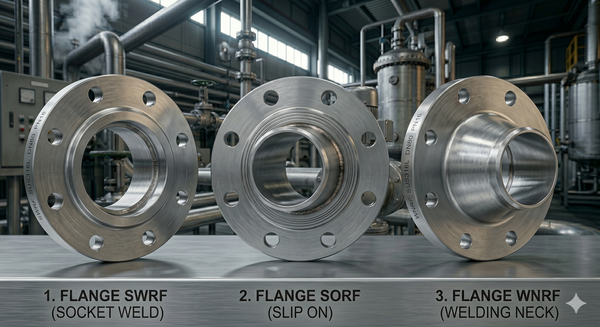

So Sánh Lap Joint Flange Với Các Loại Flange Khác

Để thấy rõ tính ưu việt của dòng bích lồng này, hãy cùng so sánh nó với hai người anh em phổ biến là Slip On Flange và Welding Neck Flange:

Phân Loại Lap Joint Pipe Flange Theo Vật Liệu

Sự linh hoạt của dòng flange đường ống này nằm ở sự kết hợp đa dạng giữa các loại vật liệu:

Lap Joint đĩa thép carbon (Carbon Steel Flange)

Là dòng phổ biến nhất trong các ngành công nghiệp phổ thông. Đĩa bích làm bằng thép carbon mạ kẽm kết hợp với Stub End inox hoặc nhựa để dẫn nước thải, nước sạch, giúp tối ưu chi phí hóa đơn vật tư cho nhà thầu.

Lap Joint toàn bộ bằng inox 304 (Stainless Steel 304)

Cả đĩa bích và Stub End đều được làm từ inox 304, mang lại khả năng chống gỉ sét bề mặt đồng bộ. Đây là sự lựa chọn tiêu chuẩn cho các đường ống dẫn môi chất trong ngành flange thực phẩm, xử lý nước công nghiệp sạch và các môi trường có độ ẩm không khí cao.

Lap Joint hệ inox 316 (Stainless Steel 316L)

Sử dụng Stub End inox 316L cao cấp kết hợp đĩa bích inox 316. Với hàm lượng chất phụ gia Molybdenum, hệ vật liệu này chuyên trị các môi trường có tính xâm thực cực mạnh như flange hóa chất, dung dịch axit/kiềm đậm đặc, nước biển hoặc môi trường giàn khoan dầu khí ngoài khơi.

Lap Joint Pipe Flange Được Dùng Trong Những Hệ Thống Nào?

Nhờ đặc tính linh hoạt và siêu tiết kiệm, mặt bích công nghiệp kiểu lap joint là phụ kiện không thể vắng mặt trong các dự án lớn:

• Hệ thống đường ống nhà máy thực phẩm và đồ uống: Nơi các đường ống dẫn sữa, bia, nước ngọt bắt buộc phải tháo ra súc rửa hàng tuần nhằm đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm.

• Hệ thống bồn chứa và đường ống hóa chất: Các đường ống dẫn dung môi có tính ăn mòn cao, đòi hỏi phải kiểm tra thành ống định kỳ.

• Nhà máy dược phẩm và công nghệ sinh học: Các kết nối đường ống inox vi sinh yêu cầu sự linh hoạt tuyệt đối trong tháo lắp thiết bị đo đạc, cảm biến.

• Các đường ống có kích thước lớn (Kính cỡ lớn): Khi đường ống lên tới DN400 - DN600, việc xoay một đoạn ống inox để chỉnh lỗ bulong là bất khả thi. Lúc này, bích lap joint là lựa chọn bắt buộc để thợ thi công có thể vặn đĩa bích bên ngoài một cách dễ dàng.



Những Sai Lầm Khi Sử Dụng Lap Joint Flange

Để hệ thống không gặp phải các sự cố nghiêm trọng, các kỹ sư giám sát cần nằm lòng các lỗi sai thực tế sau:

• Ép bích chạy quá áp suất class: Cố tình sử dụng bích lap joint cho các đường ống dẫn hơi áp lực cao vượt quá thông số Class 300#, dẫn đến hiện tượng bứt gãy phần vai lồi của Stub End dưới áp lực thủy tĩnh.

• Chọn sai tiêu chuẩn hình học giữa bích và Stub End: Mua đĩa bích theo hệ tiêu chuẩn ANSI (Mỹ) nhưng lại chọn Stub End theo tiêu chuẩn DIN (Đức), khiến phần vai lồi không vừa vặn với rãnh khoét của đĩa bích.

• Bỏ qua việc kiểm tra vật liệu gioăng đệm: Chọn đĩa bích inox đắt tiền nhưng lại dùng vòng gioăng cao su chịu nhiệt kém trong hệ thống hóa chất, khiến gioăng bị chảy, gây rò rỉ lưu chất chỉ sau vài ngày chạy thử.

• Siết bulong lệch lực: Siết bulong một bên quá chặt khiến đĩa bích bị nghiêng, tạo ra mô-men uốn cục bộ làm vỡ gioăng hoặc nứt mối hàn fillet giữa Stub End và ống chính.

Hướng Dẫn Lắp Đặt Lap Joint Pipe Flange

Quy trình lắp ráp một cụm flange dễ tháo lắp kiểu lap joint đòi hỏi sự phối hợp nhịp nhàng theo các bước kỹ thuật sau:

1. Hàn Stub End: Đút đĩa bích lap joint vào thân ống trước (Lưu ý: Luôn nhớ lồng đĩa bích vào trước khi hàn). Sau đó tiến hành hàn đối đầu phần đuôi của Stub End vào đầu đường ống chính bằng phương pháp hàn TIG hoặc hàn que tiêu chuẩn.

2. Lắp đặt gioăng: Đợi mối hàn nguội hoàn toàn, kéo đĩa bích lùi lại phía sau, đặt vòng gioăng làm kín vào đúng tâm bề mặt phẳng của Stub End.

3. Căn chỉnh lỗ bulong: Đẩy hai đầu ống lại sát nhau. Tiến hành xoay nhẹ vành đĩa bích bên ngoài sao cho các lỗ bulong trùng khít với các lỗ của mặt bích đối diện.

4. Xỏ bulong cố định: Tra toàn bộ hệ thống bulong và đai ốc vào các lỗ định vị, vặn gá bằng tay để cố định tạm thời cấu trúc mối nối.

5. Siết lực tiêu chuẩn: Dùng cờ lê lực siết các đai ốc theo sơ đồ đối xứng hình sao (siết chéo nhau). Chia quá trình siết làm 3 lượt lực (30%, 60%, và 100% lực thiết kế) nhằm đảm bảo vành đĩa bích ép phẳng hoàn hảo lên lớp gioăng, ngăn ngừa tuyệt đối rò rỉ.

Checklist Chọn Lap Joint Flange Phù Hợp

Trước khi tiến hành xuất kho hoặc đặt hàng vật tư, bạn hãy tích chọn bộ quy chuẩn checklist sau:

• Môi chất lưu chất trong ống là gì? (Hóa chất ăn mòn chọn Stub End Inox 316L; Nước, thực phẩm chọn Stub End Inox 304).

•  Đĩa bích ngoài có cần chịu ăn mòn không? (Nếu môi trường khô ráo, hãy chọn đĩa thép carbon mạ kẽm để tiết kiệm tối đa chi phí).

• Áp suất vận hành thực tế là bao nhiêu? (Đảm bảo áp suất hệ thống không vượt quá thông số Class 150# hoặc Class 300# của dòng bích lồng).

• Hệ tiêu chuẩn hình học của toàn dự án? (Đồng bộ toàn bộ đĩa bích và Stub End theo cùng một hệ chuẩn duy nhất: ANSI B16.5 hoặc DIN/JIS).

• Độ dày của đoạn Stub End? (Độ dày thành ống của Stub End phải trùng khớp hoàn toàn với độ dày thành ống chính Schedule 10, Schedule 40 để đường hàn đối đầu phẳng mịn).



Câu Hỏi Thường Gặp Về Lap Joint Pipe Flange

Lap joint pipe flange là gì?

Mặt bích lap joint là loại mặt bích có kết cấu đĩa rời lồng tự do bên ngoài một đoạn ống ngắn có vành lồi gọi là Stub End. Đây là giải pháp kết nối đường ống linh hoạt, chuyên dùng cho các hệ thống cần tháo lắp thường xuyên và tối ưu chi phí vật tư inox.

Lap joint flange khác slip on flange như thế nào?

Mặt bích Slip On (SORF) yêu cầu ống đút xuyên qua thân bích và phải hàn chết bích vào thân ống ở cả hai mặt, bích cố định không thể xoay. Trong khi đó, mặt bích Lap Joint hoàn toàn tự do xoay 360 độ quanh ống, chỉ có đoạn Stub End đi kèm là được hàn cố định vào đường ống.

Vì sao mặt bích lap joint bắt buộc phải sử dụng cùng Stub End?

Bởi vì cấu tạo của đĩa bích lap joint được khoét một lỗ tâm có rãnh vát cong lớn, nó không có bề mặt làm kín và không thể liên kết trực tiếp với ống. Đoạn Stub End đóng vai trò là bộ phận trung gian chịu dòng lưu chất và làm bệ đỡ chặn lực ép từ đĩa bích truyền tới.

Mặt bích lap joint có chịu được áp lực cao không?

Không. Do đặc thù cấu trúc đĩa lồng rời truyền lực gián tiếp, mặt bích lap joint chỉ được xếp vào nhóm mặt bích áp lực thấp và trung bình (thông dụng nhất ở Class 150# và Class 300#). Đối với các hệ thống siêu áp lực >50 bar, các kỹ sư bắt buộc phải dùng dòng bích cổ cao Welding Neck.

Khi nào là thời điểm tối ưu để ứng dụng lap joint flange?

Bạn nên ứng dụng bích lap joint khi thiết kế các hệ thống đường ống inox hoặc hợp kim quý giá thành cao, hệ thống yêu cầu tháo rời để súc rửa vệ sinh liên tục, hoặc các đường ống kích thước lớn lắp đặt trong không gian ngặt nghèo khó căn chỉnh lỗ bulong cố định.

Tổng Kết

Lap joint pipe flange chính là minh chứng cho một thiết kế cơ khí thông minh - đơn giản nhưng mang lại hiệu quả kinh tế khổng lồ. Bằng cách tách rời đĩa bích chịu lực và đoạn Stub End chịu môi chất, phụ kiện này không chỉ tháo gỡ hoàn toàn khó khăn trong việc căn chỉnh lỗ bulong khi thi công, mà còn giúp các chủ đầu tư tối ưu hóa hàng tỷ đồng chi phí vật liệu inox cao cấp. Chỉ cần bạn lưu ý áp dụng dòng bích này đúng dải áp suất trung bình và thực hiện quy trình hàn chừa khe co giãn chuẩn kỹ thuật, hệ thống đường ống của bạn sẽ vận hành bền bỉ, an toàn trọn đời.
