Lap Joint Stub End: Giải Pháp Linh Hoạt Cần Thiết Cho Hệ Thống Đường Ống Công Nghiệp
Trong thi công hệ thống đường ống công nghiệp, đặc biệt là các đường ống inox hoặc các hệ thống yêu cầu bảo trì, vệ sinh thường xuyên, các kỹ sư thường đối mặt với một bài toán nan giải. Việc sử dụng các loại mặt bích thông thường (ví dụ Weld Neck Flange) mang lại mối nối chắc chắn, nhưng lại gây khó khăn lớn trong việc căn chỉnh các lỗ bu lông (bolt holes) khi lắp đặt, nhất là ở các vị trí không gian hạn chế.
Bên cạnh đó, nếu hệ thống được hàn cố định hoàn toàn, quá trình tháo lắp để kiểm tra, làm sạch bên trong ống trở nên vô cùng phức tạp, tốn kém thời gian và chi phí nhân công. Lúc này, lap joint stub end nổi lên như một giải pháp kỹ thuật linh hoạt và hiệu quả, giúp tháo gỡ hoàn toàn các nút thắt trên. Tuy nhiên, dù phổ biến, không ít người dùng, thậm chí cả các đơn vị thu mua, vẫn chưa thực sự hiểu đúng về cấu tạo, phân loại và cách ứng dụng tối ưu loại phụ kiện này.
Bài viết này, dưới góc nhìn của chuyên gia kỹ thuật đường ống, sẽ phân tích chuyên sâu về lap joint stub end, từ kiến thức nền đến các ứng dụng thực tế và sai lầm thường gặp, giúp bạn đưa ra quyết định chính xác cho dự án.
Lap Joint Stub End là gì?

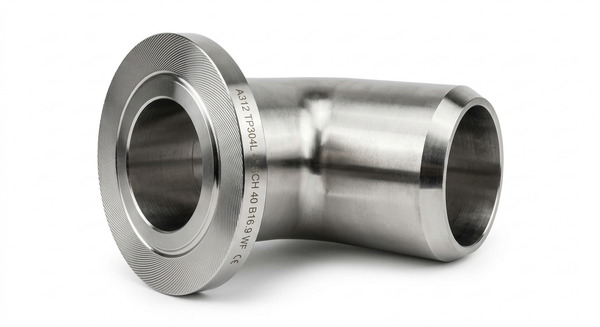

Lap joint stub end là một loại phụ kiện ống (fitting) được thiết kế chuyên dụng để kết nối đường ống đối đầu (butt-weld) nhưng lại sử dụng mặt bích rời (lap joint flange/backing flange) để kẹp chặt mối nối. Nó đóng vai trò là phần đầu nối trực tiếp với ống, cung cấp bề mặt làm kín cho mối nối.

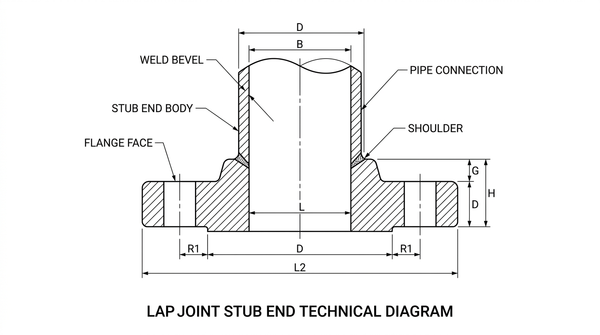

Về cấu tạo, lap joint stub end bao gồm hai phần chính được thiết kế liền khối hoặc gia công cơ khí chính xác:
Phần cổ (Stub Neck): Là đoạn ống có đường kính và độ dày tương ứng với ống dẫn được hàn đối đầu trực tiếp vào đầu ống.
Phần mặt bích (Flare/Face): Là phần đầu có đường kính lớn hơn, được lật ra (flare) hoặc gia công phẳng. Đây chính là bề mặt tiếp xúc trực tiếp với gioăng làm kín (gasket) để tạo độ kín cho mối nối.
Đặc điểm quan trọng: Lap joint stub end không bao giờ được sử dụng một mình. Nó luôn phải đi kèm với một mặt bích rời (lap joint flange) để ép chặt phần mặt bích của stub end vào gioăng và mặt bích đối ứng.
Nguyên lý hoạt động của lap joint stub end
Nguyên lý hoạt động của phụ kiện này dựa trên sự decoupled (tách biệt) giữa chức năng hàn và chức năng kẹp chặt:
BƯỚC 1: Phần cổ của lap joint stub end được hàn đối đầu (butt-weld) cố định vào đầu đường ống dẫn. Lúc này, mặt bích rời (lap joint flange) đã được luồn sẵn vào thân ống từ trước.
BƯỚC 2: Khi kết nối hai đầu ống, gioăng làm kín được chèn vào giữa hai bề mặt phẳng (flare) của hai stub end đối nhau.
BƯỚC 3: Mặt bích rời được đẩy sát vào phần flare của stub end. Các bu lông được xỏ qua mặt bích rời và siết chặt. Lực siết bu lông từ mặt bích rời sẽ ép flare của stub end nén chặt vào gioăng, tạo nên mối nối kín hoàn toàn.
Giải thích "TẠI SAO" đây là giải pháp linh hoạt:
Giúp căn chỉnh bolt holes dễ hơn: Vì mặt bích rời không được hàn cố định vào stub end, nó có thể xoay tự do xung quanh trục ống. Điều này cực kỳ quan trọng khi lắp đặt các đường ống lớn, trong không gian hẹp, hoặc khi kết nối với các thiết bị có lỗ bu lông cố định, giúp thao tác căn chỉnh lỗ bu lông nhanh chóng, chính xác, giảm stress lên mối hàn.
Tăng khả năng tháo lắp: Khi cần bảo trì, bạn chỉ cần tháo bu lông và xoay mặt bích rời, stub end và ống vẫn giữ nguyên vị trí, không cần thao tác hàn phức tạp.
Phân loại lap joint stub end
Dù cùng nguyên lý hoạt động, lap joint stub end được phân loại dựa trên chiều dài của phần cổ (stub neck), tuân theo các tiêu chuẩn kỹ thuật khác nhau:
| Tiêu chí so sánh | Short Pattern (Mẫu ngắn) | Long Pattern (Mẫu dài) |
| Chiều dài cổ | Ngắn | Dài |
| Tiêu chuẩn gia công | Thường tuân theo MSS SP-43 | Tuân theo ASME B16.9 |
| Gia công | Cổ có thể được lật ra hoặc gia công | Cổ được gia công liền khối với flare |
| Ứng dụng | Hệ thống dân dụng, áp lực thấp, không gian hạn chế | Hệ thống công nghiệp nặng, áp lực cao, yêu cầu độ bền cao |
Trên thị trường hiện nay, Long pattern lap joint stub end (theo ASME B16.9) được sử dụng phổ biến hơn nhiều trong các hệ thống công nghiệp nặng do quy trình gia công cơ khí liền khối đảm bảo tính đồng nhất về vật liệu và khả năng chịu áp lực tốt hơn. Short pattern thường chỉ dùng cho các ứng dụng nhẹ hoặc nơi có không gian quá hẹp.
Thông số kỹ thuật quan trọng
Khi lựa chọn lap joint stub end, bạn cần căn cứ vào các thông số kỹ thuật khắt khe để đảm bảo tương thích hệ thống:
Kích thước danh nghĩa (DN): Phải tương ứng với đường kính ống dẫn (ví dụ: DN15 đến DN600 hoặc lớn hơn).
Độ dày thành ống (Schedule): Phải khớp với độ dày ống (ví dụ: Sch10S, Sch40S, Sch80S...) để đảm bảo mối hàn chắc chắn và không bị hụt thịt.
Tiêu chuẩn chế tạo: Phổ biến nhất là ANSI / ASME B16.9 (cho long pattern) và MSS SP-43 (cho short pattern). Nhấn mạnh: Việc sai tiêu chuẩn (ví dụ dùng stub end tiêu chuẩn JIS lắp với lap joint flange tiêu chuẩn ANSI) sẽ khiến các lỗ bu lông không khớp, không thể lắp đặt.
Vật liệu: Tùy thuộc vào môi trường lưu chất. Phổ biến là Inox 304, 316, hoặc thép carbon. Lưu ý: Phần stub end là phần tiếp xúc trực tiếp với lưu chất, do đó phải chọn vật liệu có khả năng chống ăn mòn phù hợp (inox 316 cho môi trường hóa chất mạnh, inox 304 cho môi trường nước sạch). Phần mặt bích rời (lap joint flange) không tiếp xúc trực tiếp, có thể dùng vật liệu rẻ hơn như thép carbon để tiết kiệm chi phí.
So sánh lap joint stub end với các loại flange khác
Để thấy rõ ưu nhược điểm, hãy so sánh lap joint stub end (kèm lap joint flange) với hai loại bích phổ biến: Weld Neck Flange và Slip-on Flange.
Vs. Weld Neck Flange: Weld neck được hàn trực tiếp vào ống, là loại bích chắc chắn nhất nhưng không linh hoạt. Lap joint stub end linh hoạt hơn rất nhiều trong căn chỉnh nhưng độ bền mối nối thấp hơn weld neck dưới tác động của áp lực cực cao hoặc tải trọng cyclic.
Vs. Slip-on Flange: Slip-on được luồn vào ống và hàn cả trong lẫn ngoài. Nó rẻ hơn stub end kèm bích rời nhưng vẫn yêu cầu phải xoay cả bích khi căn chỉnh bu lông, không linh hoạt bằng stub end.
Insight quan trọng: Không phải hệ thống nào cũng dùng được lap joint stub end. Do nguyên lý kẹp chặt ở flare, nó có độ bền cơ học và khả năng chịu áp lực kém hơn hẳn so với Weld Neck. Vì vậy, trong các hệ thống áp lực cực cao, nhiệt độ biến đổi lớn hoặc hệ thống chịu rung động mạnh, các chuyên gia luôn khuyến cáo sử dụng Weld Neck Flange.
Khi nào nên dùng lap joint stub end?
Giải pháp này tối ưu cho các Use cases cụ thể:

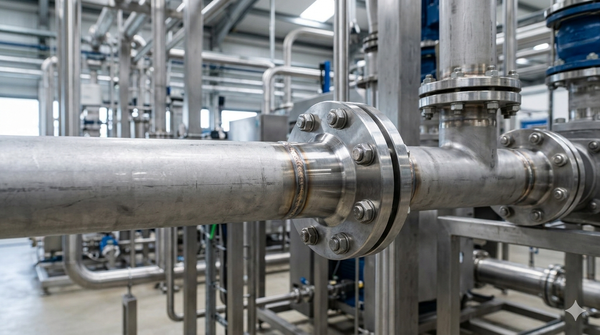

Hệ thống cần tháo lắp thường xuyên: Các đường ống trong nhà máy thực phẩm, bia rượu, hóa chất cần vệ sinh định kỳ (CIP - Cleaning In Place) hoặc kiểm tra bên trong.
Đường ống inox giá cao: Dùng lap joint stub end inox (chống ăn mòn tiếp xúc lưu chất) kết hợp với mặt bích rời thép carbon (rẻ hơn) là một cách tiết kiệm chi phí vật tư mặt bích inox rất đáng kể.
Môi trường ăn mòn nhẹ đến trung bình: Giúp dễ dàng thay thếgioăng hoặc các đoạn ống bị ăn mòn cục bộ mà không cần thao tác hàn chết phức tạp.
Việc sử dụng bích rời thép carbon với stub end inox là chiến thuật tiết kiệm chi phí mặt bích phổ biến nhất trong các đường ống đường kính lớn (DN100 trở lên) mà không làm suy yếu tính năng chống ăn mòn của lưu chất bên trong ống.
Sai lầm thường gặp khi sử dụng
Cảnh báo: "90% lỗi rò rỉ tại các mối nối dạng này đến từ việc chọn sai loại hoặc lắp đặt sai tiêu chuẩn."
Dùng sai loại flange: Tuyệt đối không được dùng mặt bích slip-on hoặc weld neck để lắp với lap joint stub end. Chúng không có phần hốc (lap surface) tương thích để ôm phần flare của stub end. Bạn bắt buộc phải dùng lap joint flange (hoặc backing flange có bề mặt tương ứng).
Không kiểm tra tiêu chuẩn: Sự nhầm lẫn giữa Short và Long pattern, hoặc nhầm lẫn giữa tiêu chuẩn ASME B16.9 và JIS sẽ dẫn đến kết nối không đồng bộ.
Chọn sai vật liệu: Dùng stub end inox 304 trong môi trường hóa chất mạnh yêu cầu inox 316, dẫn đến ăn mòn thủng phụ kiện nhanh chóng.
Cách chọn lap joint stub end đúng
Áp dụng checklist 4 bước để đảm bảo bạn chọn đúng phụ kiện cho dự án:
Xác định tiêu chuẩn (ANSI, DIN, JIS...): Đảm bảo stub end và lap joint flange phải cùng tiêu chuẩn để khớp lỗ bu lông.
Chọn vật liệu phù hợp: Stub endinox 304/316 theo tính chất lưu chất. Bích rời thép carbon hoặc inox tùy ngân sách và môi trường ngoài ống.
Kiểm tra kích thước: Đường kính danh nghĩa (DN) và độ dày thành ống (Schedule) phải khớp với ống.
Xác định môi trường sử dụng: Áp lực và nhiệt độ hệ thống có phù hợp với giới hạn của Lap Joint Flange hay không.
Lưu ý khi lắp đặt
Hàn đúng kỹ thuật: Đảm bảo mối hàn butt-weld giữa stub end và ống đạt chuẩn, tránh ứng suất nhiệt.
Không làm biến dạng mặt bích: Trong quá trình hàn, tuyệt đối không được để nhiệt độ làm biến dạng bề mặt flare của stub end, gây mất độ phẳng làm kín.
Kiểm tra độ kín: Sau khi siết bu lông, phải tiến hành thử áp (hydrostatic test) để kiểm tra độ kín của mối nối gioăng.
FAQ
Lap joint stub end dùng với flange nào?
→ Bắt buộc phải dùng với Lap Joint Flange (còn gọi là mặt bích rời/backing flange). Không dùng được với slip-on hay weld neck.
Có thể thay thế weld neck flange không?
→ Không hoàn toàn. Dù linh hoạt, Lap Joint Stub End có độ bền cơ học thấp hơn, không phù hợp cho các hệ áp lực cực cao hoặc hệ thống có ứng suất rung động lớn.
Nên dùng inox 304 hay 316?
→ Tùy môi trường: Inox 316 cho môi trường hóa chất mạnh, Ven biển. Inox 304 cho môi trường nước sạch, thực phẩm thông thường. Stub end là phần tiếp xúc trực tiếp lưu chất, nên cần chọn đúng.
Short vs Long chọn loại nào?
→ Trong công nghiệp nặng và theo tiêu chuẩn ASME B16.9, Long pattern là phổ biến nhất nhờ quy trình chế tạo liền khối, đảm bảo độ bền cao và tương thích chuẩn hóa.
KẾT LUẬN + CTA
Tóm lại, lap joint stub end là giải pháp kỹ thuật linh hoạt, giúp tháo gỡ khó khăn về tháo lắp và căn chỉnh bolt holes trong thi công đường ống công nghiệp. Sự separation giữa Stub End (hàn tiếp xúc lưu chất) và Lap Joint Flange (rời, kẹp bu lông) mang lại sự cân bằng hoàn hảo giữa độ bền của mối hàn và sự linh hoạt trong tháo lắp bảo trì. Nó đặc biệt hiệu quả trong các hệ thống cần tháo lắp thường xuyên hoặc để tiết kiệm chi phí mặt bích inox đắt tiền.
Đừng để rủi ro rò rỉ hay chi phí bảo trì quá cao ảnh hưởng đến dự án của bạn do hiểu sai về phụ kiện này. Đảm bảo bạn chọn đúng loại, đúng tiêu chuẩn và đúng vật liệu.
