Lift Check Valve Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Van
Lift Check Valve Giải Quyết Vấn Đề Gì?
Trong hệ thống đường ống công nghiệp và dân dụng, dòng lưu chất luôn phải đối mặt với các biến động về áp suất hoặc nguy cơ xuất hiện dòng chảy ngược đột ngột. Nếu hiện tượng này xảy ra mà không có thiết bị ngăn chặn kịp thời, dòng chảy ngược có thể gây tổn hại nghiêm trọng cho máy bơm, làm hư hỏng các thiết bị đo đạc phía trước và khiến toàn bộ hệ thống vận hành kém ổn định. Đây chính là lý do các dòng van một chiều ra đời và được ứng dụng rộng rãi. Trong số đó, lift check valve là thiết bị đặc thù hoạt động dựa trên cơ chế đóng mở nhờ chuyển động nâng lên và hạ xuống theo phương thẳng đứng của đĩa van. Vậy lift check valve khác gì so với van một chiều lá lật hay van một chiều dạng swing? Khi nào thì kỹ sư nên ưu tiên sử dụng dòng van này trong hệ thống đường ống của mình?
Lift Check Valve Là Gì?

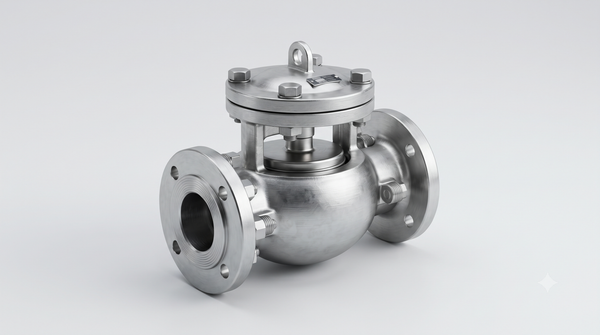

Lift check valve là van một chiều dạng nâng, sử dụng đĩa van chuyển động theo phương thẳng đứng để cho phép lưu chất đi theo một chiều và hạn chế dòng chảy ngược. Khi áp suất phía đầu vào đủ lớn, đĩa van được nâng lên khỏi vị trí đóng; khi dòng chảy giảm hoặc có xu hướng đảo chiều, đĩa van hạ xuống để đóng kín đường ống.
Thiết bị này còn được gọi là van một chiều nâng, đóng vai trò bảo vệ cốt lõi cho các tuyến ống trước nguy cơ đảo chiều dòng chảy. Vị trí thường đặt của van thường nằm trên các đoạn ống thẳng, kết hợp gần các cụm bơm hoặc trước các thiết bị nhạy cảm với áp lực ngược. Đặc điểm khác biệt lớn nhất của dòng van này so với các loại check valve khác nằm ở cơ chế chuyển động tuyến tính theo phương vuông góc hoặc song song với dòng chảy thay vì quay quanh bản lề. Thiết kế dạng nâng này cực kỳ phù hợp với các hệ thống có áp suất và lưu lượng vận hành ổn định, đòi hỏi độ kín khít cao.

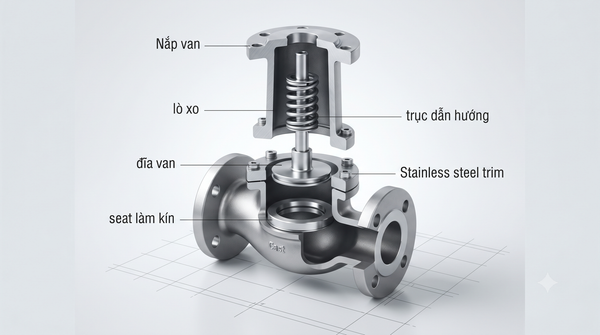

Cấu tạo của Lift Check Valve
Cấu trúc tiêu chuẩn của một thiết bị lift check valve hoàn chỉnh được cấu thành từ các bộ phận chính sau:
1. Thân van: Đảm nhận vai trò chứa đựng và định hướng các bộ phận bên trong, thường được chế tạo từ gang, thép, inox, đồng hoặc các hợp kim chuyên dụng phù hợp với tính chất môi chất.
2. Đĩa van: Chi tiết trực tiếp thực hiện nhiệm vụ đóng hoặc mở dòng chảy, di chuyển tịnh tiến theo phương thẳng đứng nhờ lực đẩy của lưu chất.
3. Ghế van (Seat): Tạo ra bề mặt tiếp xúc khít với đĩa van, ảnh hưởng trực tiếp đến khả năng làm kín và ngăn rò rỉ ngược của toàn hệ thống.
4. Lò xo (đối với thiết bị có thiết kế lò xo): Hỗ trợ đẩy đĩa van về vị trí đóng nhanh chóng hơn, gia tăng khả năng phản hồi khi lưu lượng dòng chảy suy giảm.
5. Nắp van: Bộ phận bao che phía trên, giúp bảo vệ và cố định chắc chắn cụm chi tiết bên trong thân van dưới tác động của áp lực cao.
Nguyên lý hoạt động của Lift Check Valve
Quá trình vận hành của một chiếc lift check valve diễn ra tuần hoàn qua ba trạng thái cơ bản dựa trên sự thay đổi áp suất dòng chảy:
Trạng thái 1 - Van đóng: Khi hệ thống không có dòng chảy hoặc áp suất đầu vào chưa đủ lớn, trọng lực hoặc lực đàn hồi của lò xo giữ cho đĩa van nằm chặt trên bề mặt ghế van (seat), chặn đứng mọi khả năng rò rỉ.
Trạng thái 2 - Van mở: Khi áp suất phía đầu vào tăng cao, lực tác động của lưu chất vượt qua lực giữ ban đầu, đĩa van được nâng thẳng đứng lên khỏi ghế van, tạo ra không gian cho phép lưu chất đi qua thuận lợi.
Trạng thái 3 - Dòng chảy đảo chiều: Khi áp suất đầu vào suy giảm hoặc dòng chảy có xu hướng quay ngược lại, đĩa van nhanh chóng hạ xuống dưới tác động của trọng lực hoặc lực lò xo, ép chặt vào ghế van để ngăn chặn hoàn toàn dòng chảy ngược.
Cần lưu ý rằng lift check valve hoàn toàn không phải là van điều tiết lưu lượng chủ động; chức năng duy nhất của nó là tự động cho phép lưu chất đi một chiều và ngăn chặn chiều ngược lại mà không cần sự can thiệp cơ học từ bên ngoài.
Lift Check Valve Có Những Loại Nào?
Thiết bị này được phân loại dựa trên nhiều tiêu chí kỹ thuật khác nhau nhằm đáp ứng nhu cầu đa dạng của các dự án:
Theo vật liệu chế tạo: Bao gồm lift check valve inox, lift check valve thép, lift check valve gang và lift check valve đồng, mỗi loại thích hợp cho một nhóm môi chất đặc thù.
Theo kiểu kết nối đường ống: Phổ biến với dòng threaded lift check valve (kết nối ren cho các đường ống nhỏ) và flanged lift check valve (kết nối mặt bích cho các hệ thống công nghiệp lớn).
Theo môi trường sử dụng: Các dòng van chuyên dụng dùng cho nước, khí, hơi nóng hoặc các hệ thống chất lỏng công nghiệp nặng.
Theo cơ cấu vận hành: Chia thành loại có lò xo (hỗ trợ đóng nhanh, lắp được nhiều tư thế) và loại không lò xo (hoạt động thuần túy dựa vào trọng lực và áp lực dòng chảy, thường đòi hỏi lắp theo phương thẳng đứng).
Thông số kỹ thuật cần quan tâm khi chọn Lift Check Valve
Quá trình lựa chọn vật tư thương mại đòi hỏi sự đánh giá toàn diện các thông số kỹ thuật cốt lõi để đảm bảo độ bền và hiệu suất vận hành:
| Thông số kỹ thuật | Ý nghĩa chi tiết trong hệ thống |
|---|---|
| DN | Kích thước danh nghĩa định định đường ống |
| PN / Class | Cấp áp suất chịu đựng tối đa của van |
| Material | Vật liệu chế tạo thân van (gang, thép, inox, đồng) |
| Connection | Kiểu kết nối (ren trong, mặt bích tiêu chuẩn) |
| Medium | Loại môi chất làm việc (nước, hơi, khí, dầu) |
| Temperature | Dải nhiệt độ làm việc cho phép |
| Pressure | Áp suất vận hành thực tế của hệ thống |
| Flow direction | Hướng dòng chảy quy định trên thân van |
| Seat material | Vật liệu bề mặt làm kín của ghế van |
Kỹ sư tuyệt đối không nên chọn van chỉ dựa vào kích thước DN. Ví dụ, hai chiếc van cùng có kích thước DN50 nhưng có thể hoàn toàn khác biệt về cấp áp suất PN, vật liệu thân, vật liệu ghế van và khả năng tương thích môi trường. Do đó, việc lựa chọn chính xác luôn phải căn cứ đồng bộ trên toàn bộ điều kiện vận hành thực tế.
Lift Check Valve Khác Gì Swing Check Valve?
Việc phân biệt rõ ràng giữa hai dòng van một chiều phổ biến này giúp tối ưu hóa thiết kế kỹ thuật cho từng hệ thống đường ống cụ thể:
| Tiêu chí so sánh | Lift Check Valve | Swing Check Valve |
|---|---|---|
| Cơ chế chuyển động | Đĩa van nâng lên và hạ xuống theo phương thẳng đứng | Đĩa van xoay quanh một trục bản lề cố định |
| Đặc tính chuyển động | Tuyến tính theo trục vuông góc/song song dòng chảy | Xoay góc theo cung tròn |
| Đặc điểm kết cấu | Gọn gàng theo phương hướng dòng chảy | Cần không gian thân van lớn hơn để đĩa xoay |
| Ứng dụng chủ đạo | Thường dùng cho hệ thống nước, hơi, khí nén | Hệ thống đường ống cấp thoát nước đa dạng |
| Tư thế lắp đặt | Yêu cầu nghiêm ngặt về hướng và tư thế van | Linh hoạt hơn tùy theo thiết kế dòng chảy |
| Tổn thất áp suất | Có thể tương đối đáng kể do cản trở dòng | Thường thấp hơn ở trạng thái mở hoàn toàn |
Khi hệ thống đòi hỏi độ kín khít cao và không gian ống hạn chế, lift check valve là lựa chọn ưu tiên. Ngược lại, khi cần giải pháp van một chiều dạng bản lề chịu được lưu lượng lớn với tổn thất áp suất thấp, swing check valve sẽ là phương án cần được cân nhắc.
Tại Sao Lift Check Valve Cần Áp Suất Chênh Lệch Để Mở?
Bản chất của dòng van này là không thể tự động mở chỉ đơn thuần vì đường ống xuất hiện áp suất tĩnh. Hệ thống bắt buộc phải duy trì một khoảng chênh lệch áp suất đủ lớn giữa đầu vào và đầu ra để tạo ra lực nâng thắng được trọng lượng đĩa van (hoặc lực cản của lò xo).
Nếu mức chênh áp này quá thấp, đĩa van sẽ không thể mở hoàn toàn, dẫn đến hiện tượng rung động, gây tiếng ồn, hạn chế lưu lượng dòng chảy và làm gia tăng đáng kể tổn thất áp suất qua van. Vì vậy, việc tính toán kỹ lưỡng điều kiện chênh áp vận hành thực tế là bước không thể thiếu thay vì chỉ nhìn vào thông số áp suất danh nghĩa của thiết bị.
Lift Check Valve Được Sử Dụng Ở Đâu?
Nhờ đặc tính kỹ thuật ổn định, dòng van này xuất hiện dày đặc trong nhiều lĩnh vực công nghiệp và hạ tầng kỹ thuật:
Hệ thống cấp và phân phối nước sạch đô thị.
Các dây chuyền đường ống công nghiệp nặng.
Hệ thống hơi nóng, lò hơi và truyền tải nhiệt lượng.
Hệ thống khí nén áp lực cao trong nhà máy.
Các tuyến đường ống kết nối trực tiếp với đầu đẩy của hệ thống máy bơm.
Các nhà máy xử lý và vận chuyển chất lỏng kỹ thuật.
Việc ứng dụng đòi hỏi sự tuân thủ nghiêm ngặt các tiêu chuẩn về môi chất, áp suất, nhiệt độ, lưu lượng và đặc điểm lắp đặt thực tế của công trình.
Những Sai Lầm Thường Gặp Khi Lắp Đặt Lift Check Valve
Sai lầm 1: Lắp ngược chiều dòng chảy. Bỏ qua mũi tên chỉ hướng trên thân van khiến van mất hoàn toàn khả năng ngăn dòng ngược.
Sai lầm 2: Chọn sai kích thước. Dẫn đến tình trạng không tương thích với đường ống, gây thắt nghẽn hoặc rò rỉ tại mối nối.
Sai lầm 3: Chỉ quan tâm đến DN. Chỉ chú ý đến đường kính danh nghĩa mà bỏ qua áp suất PN, giới hạn nhiệt độ và vật liệu chế tạo.
Sai lầm 4: Không kiểm tra môi chất. Sử dụng vật liệu thân hoặc ghế van không tương thích hóa học dẫn đến ăn mòn nhanh chóng.
Sai lầm 5: Lắp đặt không đúng tư thế. Bỏ qua quy chuẩn hướng dẫn của nhà sản xuất (đặc biệt là các dòng không lò xo bắt buộc phải lắp thẳng đứng), gây kẹt đĩa van.
Cách Chọn Lift Check Valve Phù Hợp
Quy trình 7 bước tiêu chuẩn giúp kỹ sư lựa chọn thiết bị chính xác tuyệt đối:
Bước 1: Xác định chính xác kích thước danh nghĩa (DN) của đường ống.
Bước 2: Xác định rõ tính chất môi chất (nước, hơi, khí hay hóa chất).
Bước 3: Xác định mức áp suất làm việc thực tế của hệ thống.
Bước 4: Xác định dải nhiệt độ vận hành liên tục và đỉnh nhiệt độ tối đa.
Bước 5: Lựa chọn vật liệu thân van phù hợp với môi trường và ngân sách.
Bước 6: Chọn kiểu kết nối tương thích (ren hoặc mặt bích).
Bước 7: Kiểm tra hướng dòng chảy quy định và điều kiện tư thế lắp đặt thực tế.
Nếu bạn chưa chắc chắn về mã model cụ thể, hãy chủ động cung cấp thông số về DN, môi chất, áp suất, nhiệt độ và kiểu kết nối để được đội ngũ kỹ thuật tư vấn sản phẩm chính xác nhất.
Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng Lift Check Valve
Trước khi lắp: Tiến hành kiểm tra tổng thể thân van, bề mặt ghế van, đĩa van, xác định đúng chiều mũi tên dòng chảy và làm sạch hoàn toàn lòng đường ống để loại bỏ mạt hàn, rác thải xây dựng.
Trong khi lắp: Tuyệt đối không để trọng lực hoặc ứng suất của hệ thống đường ống tạo lực cơ học quá lớn đè lên thân van; đảm bảo mối nối đạt chuẩn và tuân thủ đúng tư thế lắp đặt của model.
Sau khi lắp: Vận hành thử nghiệm hệ thống để kiểm tra độ kín khít, theo dõi sát sao các hiện tượng rung động, tiếng ồn bất thường và xác nhận khả năng đóng mở nhịp nhàng của đĩa van.
FAQ – Câu Hỏi Thường Gặp Về Lift Check Valve
Lift check valve là gì?
Đây là dòng van một chiều dạng nâng, sử dụng chuyển động tịnh tiến lên xuống của đĩa van theo phương thẳng đứng để kiểm soát chiều di chuyển của lưu chất.
Lift check valve có tác dụng gì?
Chức năng cốt lõi là tự động ngăn chặn hiện tượng dòng lưu chất chảy ngược lại hệ thống, bảo vệ an toàn cho máy bơm và các thiết bị phía trước.
Lift check valve khác gì swing check valve?
Lift check valve sử dụng đĩa van nâng hạ tuyến tính theo trục, trong khi swing check valve sử dụng đĩa van xoay tròn quanh bản lề.
Lift check valve có dùng cho hơi được không?
Có thể được sử dụng trong hệ thống hơi nếu model cụ thể được nhà sản xuất thiết kế, chế tạo bằng vật liệu chịu nhiệt và chứng nhận phù hợp với thông số nhiệt độ, áp suất đó.
Chọn lift check valve dựa trên những thông số nào?
Cần xem xét đồng bộ các yếu tố gồm DN, cấp áp suất, nhiệt độ vận hành, tính chất môi chất, vật liệu cấu tạo, kiểu kết nối và điều kiện không gian lắp đặt.
Lift Check Valve – Giải Pháp Kiểm Soát Dòng Chảy Ngược
Tóm lại, lift check valve là giải pháp van một chiều dạng nâng tối ưu, hoạt động tin cậy dựa trên chênh lệch áp suất và chuyển động chính xác của đĩa van. Thiết bị này sở hữu đa dạng các tùy chọn về vật liệu, kích thước và kiểu kết nối, đáp ứng linh hoạt các yêu cầu khắt khe của hệ thống công nghiệp. Tuy nhiên, kỹ sư cần lựa chọn dựa trên toàn bộ điều kiện vận hành thực tế thay vì chỉ nhìn vào kích thước DN đơn thuần để đảm bảo tuổi thọ và hiệu suất tối ưu cho toàn bộ hệ thống đường ống.
