Lò Hơi Công Nghiệp: Trái Tim Cung Cấp Năng Lượng Cho Mọi Nhà Máy
Trong phần lớn các ngành sản xuất công nghiệp, từ chế biến thực phẩm, dệt may, dược phẩm đến sản xuất giấy và hóa chất, nhu cầu về một nguồn nhiệt ổn định dưới dạng hơi nước là cực kỳ thiết yếu. Hơi nước được sử dụng làm nguồn gia nhiệt gián tiếp, trực tiếp, hoặc tham gia trực tiếp vào các quy trình công nghệ như sấy, nấu, tiệt trùng, chưng cất, hay vận hành các thiết bị công nghệ.

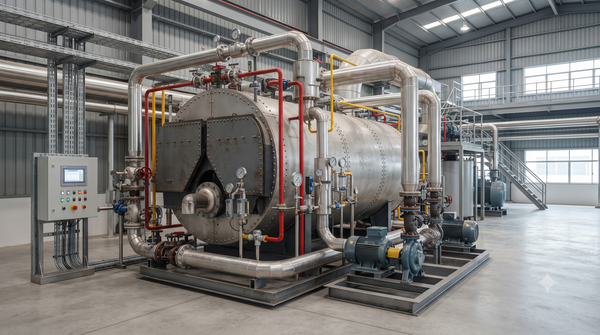

Tại trung tâm của quá trình này chính là lò hơi công nghiệp (hay còn gọi là nồi hơi công nghiệp - industrial boiler). Thiết bị này đóng vai trò như trái tim của nhà máy, biến đổi năng lượng hóa học từ nhiên liệu thành nhiệt năng, truyền nhiệt cho nước để tạo ra hơi nước với các thông số về áp suất, nhiệt độ và lưu lượng phù hợp với yêu cầu sản xuất cụ thể.
Việc lựa chọn và vận hành một hệ thống lò hơi không phù hợp có thể dẫn đến nhiều hệ lụy nghiêm trọng:
Nếu lò hơi không đáp ứng đủ công suất, áp suất hoặc chất lượng hơi: Dây chuyền sản xuất có thể bị đình trệ, gián đoạn, làm giảm năng suất và chất lượng sản phẩm cuối cùng.
Nếu chọn lò quá lớn: Doanh nghiệp sẽ phải chịu chi phí đầu tư ban đầu cao không cần thiết, cũng như chi phí vận hành và bảo trì lãng phí, đặc biệt khi lò hoạt động ở chế độ non tải không tối ưu.
Vì vậy, việc hiểu rõ về lò hơi công nghiệp là bước đầu tiên để đảm bảo hiệu suất và an toàn cho nhà máy. Bài viết chuyên sâu dưới đây sẽ giải đáp mọi thắc mắc của bạn, từ định nghĩa, nguyên lý hoạt động, phân loại, cho đến cách lựa chọn công suất, áp suất và đảm bảo hiệu suất, an toàn.
Lò Hơi Công Nghiệp Là Gì?
Lò hơi công nghiệp là một thiết bị trao đổi nhiệt sử dụng năng lượng từ quá trình đốt cháy nhiên liệu (than, dầu, khí, sinh khối...) hoặc các nguồn nhiệt khác (như nhiệt dư từ các quá trình công nghiệp) để gia nhiệt cho nước, làm nước chuyển trạng thái thành hơi nước. Hơi nước này sau đó được phân phối qua hệ thống đường ống đến các thiết bị hoặc công đoạn công nghệ trong nhà máy để thực hiện chức năng gia nhiệt hoặc vận hành máy móc.
Mặc dù thường được gọi đơn giản là "lò hơi", nhưng thực tế, đây là một hệ thống phức tạp bao gồm nhiều thiết bị và bộ phận phối hợp chặt chẽ với nhau. Một hệ thống lò hơi công nghiệp hoàn chỉnh thường bao gồm các thành phần chính sau:
Thân lò hơi (Boiler pressure vessel): Nơi diễn ra quá trình gia nhiệt và tạo hơi.
Hệ thống cấp nước (Feedwater system): Bao gồm bồn chứa nước, bơm cấp nước, và các van kiểm soát để đảm bảo mực nước trong lò luôn ổn định.
Hệ thống nhiên liệu (Fuel system): Bao gồm bồn chứa dầu, đường ống dẫn khí, kho chứa than/sinh khối, và các thiết bị đốt (đầu đốt, ghi đốt...) để cấp nhiên liệu vào buồng đốt.
Hệ thống xử lý nước (Water treatment system): Đây là bộ phận cực kỳ quan trọng để làm mềm và khử khoáng nước cấp, ngăn ngừa cáu cặn và ăn mòn bên trong lò hơi.
Hệ thống đường ống hơi và phụ kiện (Steam piping and valves): Phân phối hơi đến nơi sử dụng và kiểm soát áp suất, nhiệt độ.
Thiết bị an toàn (Safety devices): Bao gồm van an toàn, đồng hồ áp suất, cảm biến mức nước... để đảm bảo lò hơi hoạt động trong giới hạn an toàn.
Hệ thống xả đáy (Blowdown system): Dùng để xả nước có nồng độ tạp chất cao ở đáy lò để duy trì chất lượng nước.
Hệ thống xử lý khí thải (Flue gas treatment system): Bao gồm quạt hút, lọc bụi, tháp hấp thụ... để xử lý khí thải trước khi thải ra môi trường, đảm bảo tuân thủ quy định.
Lò Hơi Khác Gì Bình Gia Nhiệt?
Mặc dù cả hai đều liên quan đến việc truyền nhiệt cho nước, chức năng của chúng hoàn toàn khác biệt:
Lò hơi công nghiệp (Industrial Boiler): Chức năng chính là tạo ra hơi nước bằng cách cung cấp đủ nhiệt lượng để làm nước sôi và chuyển pha. Quá trình này diễn ra ở áp suất và nhiệt độ cao hơn áp suất khí quyển.
Thiết bị gia nhiệt (Water Heater / Heat Exchanger): Chức năng chính là truyền nhiệt cho nước để nâng nhiệt độ của nước lên một mức nhất định nhưng không làm nước sôi để tạo hơi. Nước trong thiết bị gia nhiệt thường ở trạng thái lỏng.
Bình chứa hơi/nước (Steam/Water Accumulator or Buffer Tank): Chức năng chính là lưu trữ hoặc ổn định dòng hơi hoặc nước nóng, giúp cân bằng sự chênh lệch giữa nguồn cung cấp và nhu cầu sử dụng. Nó không có khả năng tạo hơi mới thay thế chức năng của lò hơi.
Nguyên Lý Hoạt Động Của Lò Hơi Công Nghiệp
Nguyên lý cơ bản của lò hơi công nghiệp dựa trên sự truyền nhiệt từ một nguồn nhiệt sang nước để tạo thành hơi nước. Quá trình này có thể được mô tả theo một chu trình tuần hoàn khép kín ở phía nước và một quá trình cháy liên tục ở phía nhiên liệu.
Chu Trình Nước (Water Cycle)
Nước cấp (sau khi đã được xử lý) được bơm vào thân lò hơi thông qua hệ thống cấp nước. Tại đây, nước tiếp nhận nhiệt lượng từ quá trình đốt cháy nhiên liệu và bắt đầu nóng lên. Khi nhiệt độ đạt đến điểm sôi (phụ thuộc vào áp suất vận hành), nước bắt đầu chuyển trạng thái thành hơi nước. Hơi nước nhẹ hơn sẽ bay lên và được tách khỏi nước còn lại tại phần trên của thân lò (thường gọi là bao hơi - steam drum). Hơi nước sau đó được thu gom và phân phối đến các thiết bị sử dụng hơi thông qua đường ống hơi chính. Phần nước chưa bay hơi lại tiếp tục tuần hoàn xuống dưới để nhận nhiệt và tạo hơi.
Chu Trình Nhiên liệu và Khí Nóng (Fuel and Flue Gas Cycle)
Nhiên liệu (dầu, khí, than, sinh khối...) được đưa vào buồng đốt và được đốt cháy cùng với không khí (chứa oxy) được cấp bởi quạt gió. Quá trình cháy tạo ra một lượng nhiệt rất lớn và sinh ra khí nóng (khói). Khí nóng này di chuyển qua các bề mặt truyền nhiệt của lò hơi (có thể là bên trong các ống lửa - firetube hoặc bên ngoài các ống nước - watertube), truyền nhiệt cho nước bao quanh các ống, làm nước nóng lên và tạo hơi. Sau khi truyền nhiệt, khí nóng nguội dần và được dẫn qua hệ thống xử lý khí thải trước khi thải ra ống khói.
Các Quá trình Chính trong Vận hành Lò Hơi
Cấp nước: Bơm nước vào lò hơi một cách liên tục hoặc gián đoạn để duy trì mực nước an toàn.
Đốt nhiên liệu: Cung cấp và đốt cháy nhiên liệu để sinh nhiệt ổn định.
Truyền nhiệt: Khí nóng truyền nhiệt qua bề mặt kim loại (ống) cho nước.
Tạo hơi: Nước nhận nhiệt và chuyển hóa thành hơi.
Tách/ổn định hơi: Tách hơi khỏi nước và ổn định chất lượng hơi (độ khô của hơi).
Phân phối hơi: Đưa hơi đến các điểm tiêu thụ.
Xả đáy: Xả một lượng nước ở đáy lò để loại bỏ cặn bẩn và muối hòa tan, ngăn ngừa cáu cặn.
Thải khí: Loại bỏ không khí không ngưng tụ ra khỏi hệ thống để nâng cao hiệu quả truyền nhiệt.
Tại sao xử lý nước quan trọng? Nước cấp cho lò hơi luôn chứa các tạp chất hòa tan như muối canxi, magiê (gây độ cứng) và các khí hòa tan (như oxy). Khi nước bay hơi, các tạp chất này sẽ kết tủa và bám vào bề mặt truyền nhiệt, tạo thành lớp cáu cặn. Cáu cặn có hệ số dẫn nhiệt rất thấp, đóng vai trò như một lớp cách nhiệt, làm giảm khả năng truyền nhiệt từ khí nóng sang nước. Điều này buộc lò hơi phải đốt nhiều nhiên liệu hơn để đạt được cùng một lượng hơi, dẫn đến tăng tiêu hao nhiên liệu. Ngoài ra, cáu cặn còn có thể gây quá nhiệt cục bộ làm hỏng ống lò. Các khí hòa tan trong nước cũng có thể gây ăn mòn kim loại. Do đó, việc xử lý nước cấp đạt chuẩn là yếu tố then chốt để đảm bảo hiệu suất, độ tin cậy và tuổi thọ của lò hơi.

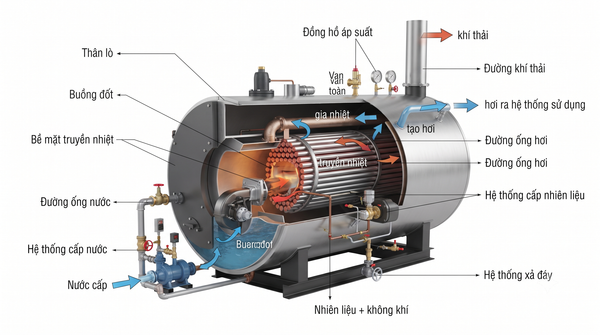

Cấu Tạo Hệ Thống Lò Hơi Công Nghiệp
Dù có nhiều thiết kế khác nhau, một hệ thống lò hơi công nghiệp điển hình vẫn bao gồm các phần cấu tạo chính sau:
1. Thân Lò (Boiler Shell / Drum)
Đây là bộ phận chính, thường là một bình chịu áp lực lớn bằng thép, có chức năng chứa nước và hơi nước. Tùy thuộc vào loại lò hơi, thân lò có thể là bao hơi nằm ngang hoặc nằm đứng, và bên trong có thể chứa hệ thống ống dẫn khói hoặc ống chứa nước.
2. Buồng Đốt (Combustion Chamber / Furnace)
Đây là không gian nơi diễn ra quá trình đốt cháy nhiên liệu. Buồng đốt được thiết kế để chịu nhiệt độ rất cao và đảm bảo nhiên liệu cháy kiệt. Đối với lò hơi đốt than hoặc sinh khối, buồng đốt thường có hệ thống ghi đốt (grate) và cấp nhiên liệu tự động. Đối với lò hơi đốt dầu hoặc khí, buồng đốt được trang bị đầu đốt (burner).
3. Bề Mặt Truyền Nhiệt (Heat Transfer Surface)
Đây là hệ thống các bề mặt kim loại, chủ yếu là các ống thép, giúp tối đa hóa diện tích tiếp xúc giữa khí nóng và nước, từ đó tăng hiệu quả truyền nhiệt. Khí nóng đi qua các ống, truyền nhiệt cho nước bao quanh phía ngoài ống trong thân lò, hoặc ngược lại. Bề mặt truyền nhiệt có hai dạng chính:
Lò hơi ống lửa (Firetube Boiler): Khí nóng đi bên trong các ống, nước bao quanh phía ngoài ống trong thân lò.
Lò hơi ống nước (Watertube Boiler): Nước đi bên trong các ống, khí nóng bao quanh bên ngoài các ống trong buồng đốt.
4. Hệ Thống Cấp Nhiên Liệu (Fuel Supply System)
Tùy thuộc vào loại nhiên liệu, hệ thống này có thể bao gồm:
Lò hơi đốt dầu/khí: Bồn chứa dầu, đường ống dẫn khí, bơm dầu, van điều áp, đầu đốt, hệ thống đánh lửa.
Lò hơi đốt than/sinh khối: Kho chứa nhiên liệu, hệ thống băng tải, vít tải, gầu nâng, phễu cấp liệu, hệ thống cấp liệu vào ghi đốt, quạt cấp gió sơ cấp và thứ cấp, hệ thống thu hồi tro xỉ.
5. Hệ Thống Cấp Nước (Water Supply System)
Bao gồm bồn chứa nước cấp (thường được khử khí - dearator tank), bơm cấp nước lò hơi (thường là bơm ly tâm cao áp), đường ống, van một chiều, van điều khiển mực nước, và thiết bị đo mức nước.
6. Thiết Bị Phụ Trợ (Auxiliary Equipment)
Quạt gió (Forced Draft Fan): Cấp không khí cần thiết cho quá trình cháy.
Quạt hút (Induced Draft Fan): Hút khói và khí thải ra khỏi lò hơi và đẩy qua hệ thống xử lý khí thải.
Bộ hâm nước (Economizer): Tận dụng nhiệt từ khí thải để gia nhiệt cho nước cấp trước khi vào lò hơi, giúp tăng hiệu suất.
Bộ sấy không khí (Air Preheater): Tận dụng nhiệt từ khí thải để gia nhiệt cho không khí cấp vào buồng đốt, giúp tăng nhiệt độ ngọn lửa và hiệu suất cháy.
7. Thiết Bị An Toàn và Điều Khiển (Safety and Control Equipment)
Van an toàn (Safety Valve): Tự động xả hơi khi áp suất trong lò vượt quá giới hạn cho phép để tránh nổ lò.
Đồng hồ áp suất (Pressure Gauge): Hiển thị áp suất hơi trong lò.
Bộ điều khiển mức nước (Water Level Controller): Tự động điều khiển bơm cấp nước để duy trì mực nước ổn định.
Cảm biến và bộ bảo vệ mức nước thấp (Low Water Cut-Off): Tự động ngắt hệ thống đốt khi mực nước xuống quá thấp để tránh cháy nổ ống lò.
Tủ điều khiển trung tâm (Control Panel): Chứa các thiết bị điện, PLC, biến tần để điều khiển tự động toàn bộ hệ thống lò hơi.
Hệ thống giám sát cháy (Flame Safeguard System): Giám sát ngọn lửa và ngắt nhiên liệu nếu ngọn lửa bị tắt đột ngột để tránh tích tụ khí cháy gây nổ.
Các Loại Lò Hơi Công Nghiệp Phổ Biến
Lò hơi công nghiệp được phân loại dựa trên nhiều tiêu chí như cấu tạo bề mặt truyền nhiệt, loại nhiên liệu sử dụng, áp suất, công suất...
Phân Loại Theo Cấu Tạo Bề Mặt Truyền Nhiệt
Đây là cách phân loại phổ biến nhất.
1. Lò Hơi Ống Lửa (Firetube Boiler)
Đây là loại lò hơi truyền thống và lâu đời. Khí nóng đi bên trong các ống thép, và các ống này được ngâm trong một thân lò lớn chứa nước. Nước hấp thụ nhiệt từ bề mặt ngoài của các ống và chuyển thành hơi nước.
Ưu điểm: Cấu tạo tương đối đơn giản, dễ chế tạo và bảo trì. Giá thành thường thấp hơn so với lò hơi ống nước cùng công suất ở dải công suất nhỏ và vừa. Khả năng phản ứng nhanh với sự thay đổi tải hơi do lượng nước chứa lớn.
Nhược điểm: Khả năng chịu áp suất hơi thấp (thường dưới 20-25 bar). Dung lượng nước lớn nên thời gian khởi động lâu hơn một chút so với lò hơi ống nước một số thiết kế, và rủi ro nổ lò lớn hơn nếu xảy ra sự cố. Khó đạt được công suất tạo hơi rất lớn.
2. Lò Hơi Ống Nước (Watertube Boiler)
Đây là loại lò hơi hiện đại và phổ biến cho các ứng dụng công nghiệp lớn. Nước chảy bên trong các ống thép, và các ống này được bao quanh bởi khí nóng từ buồng đốt. Bức xạ nhiệt từ ngọn lửa và nhiệt đối lưu từ khí nóng truyền cho nước trong ống.
Ưu điểm: Có thể thiết kế để đáp ứng công suất tạo hơi rất lớn và áp suất hơi rất cao (lên đến hàng trăm bar). Thời gian khởi động nhanh do dung lượng nước chứa ít hơn. An toàn hơn vì nếu một ống bị nổ, hậu quả không nghiêm trọng như nổ thân lò ống lửa. Hiệu suất tổng thể thường cao hơn nhờ thiết kế linh hoạt của các bề mặt trao đổi nhiệt phụ trợ.
Nhược điểm: Cấu tạo phức tạp hơn, đòi hỏi công nghệ chế tạo cao hơn. Yêu cầu chất lượng nước cấp khắt khe hơn để tránh cáu cặn trong ống nhỏ. Giá thành thường cao hơn ở dải công suất nhỏ và vừa.
Phân Loại Theo Loại Nhiên Liệu Sử Dụng
1. Lò Hơi Đốt Dầu (Oil-Fired Boiler)
Sử dụng các loại dầu công nghiệp như dầu FO (Fuel Oil), dầu DO (Diesel Oil) hoặc các loại dầu tái chế phù hợp. Dầu được phun vào buồng đốt qua đầu đốt.
Ưu điểm: Điều khiển quá trình đốt tương đối linh hoạt, dễ dàng tăng giảm công suất nhanh chóng. Buồng đốt sạch, ít tro bụi hơn so với đốt than. Dễ dàng tự động hóa hoàn toàn. Phù hợp nơi có điều kiện sử dụng nhiên liệu dầu.
Nhược điểm: Chi phí nhiên liệu thường cao hơn so với than hoặc sinh khối. Phải xây dựng hệ thống bồn chứa và gia nhiệt dầu (đặc biệt với dầu FO). Phụ thuộc vào giá cả và nguồn cung dầu quốc tế. Phát thải khí SOx và NOx tùy thuộc vào loại dầu.
2. Lò Hơi Đốt Khí (Gas-Fired Boiler)
Sử dụng khí tự nhiên (Natural Gas), khí dầu mỏ hóa lỏng (LPG), hoặc các loại khí công nghiệp phù hợp khác. Khí được cấp qua đầu đốt.
Ưu điểm: Sạch nhất, gần như không có tro bụi, phát thải khí SOx thấp và NOx thường thấp hơn so với dầu. Hiệu suất cháy cao nhất. Dễ dàng điều khiển và tự động hóa hoàn toàn. Không cần kho chứa nhiên liệu phức tạp.
Nhược điểm: Chi phí nhiên liệu khí thường khá cao ở nhiều khu vực. Phụ thuộc vào mạng lưới cung cấp khí đốt. Yêu cầu cao về an toàn phòng chống cháy nổ.
3. Lò Hơi Đốt Than (Coal-Fired Boiler)
Sử dụng than đá, than cám làm nhiên liệu. Than được cấp vào buồng đốt và cháy trên ghi đốt.
Ưu điểm: Than thường là nguồn nhiên liệu có giá thành ổn định và tương đối rẻ ở nhiều nước. Công nghệ đốt than đã rất phát triển và đáng tin cậy. Có thể đạt công suất tạo hơi lớn.
