Lọc Công Nghiệp: Cẩm Nang Kỹ Thuật Toàn Diện, Phân Loại Và Giải Pháp Tối Ưu Cho Doanh Nghiệp

Vì sao hệ thống lọc công nghiệp là thiết bị không thể thiếu trong sản xuất?

Trong quá trình vận hành các dây chuyền sản xuất hiện đại, đội ngũ kỹ sư thường xuyên phải đối mặt với những sự cố gián đoạn tốn kém: máy bơm bị mài mòn cánh quạt chỉ sau thời gian ngắn, van điều khiển đóng mở không ổn định, bộ trao đổi nhiệt giảm sút hiệu suất truyền nhiệt, đường ống bị tắc nghẽn cục bộ hay thậm chí chất lượng thành phẩm không đạt tiêu chuẩn do lẫn tạp chất.

Trong hầu hết các hệ thống sản xuất, các dòng lưu chất như nước, khí, hơi, dầu hay hóa chất đều tiềm ẩn cặn bẩn và tạp chất lơ lửng. Nếu không được xử lý triệt để bằng một hệ thống lọc công nghiệp phù hợp, chi phí bảo trì sẽ tăng vọt và tuổi thọ thiết bị giảm sút đáng kể. Bài viết chuyên sâu dưới đây sẽ cung cấp toàn bộ kiến thức nền tảng, phân tích chuyên sâu các công nghệ lọc, tiêu chí lựa chọn và ứng dụng thực tế giúp tối ưu hóa hiệu quả vận hành cho doanh nghiệp.

Lọc công nghiệp là gì?

Định nghĩa chuẩn kỹ thuật

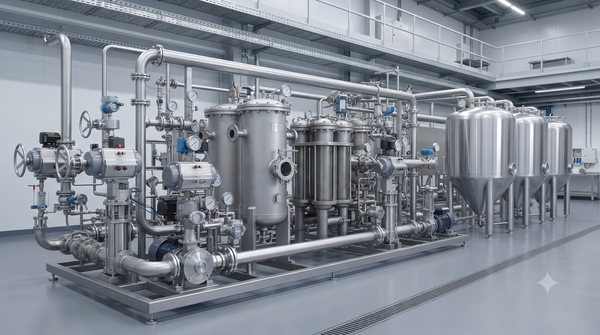

Lọc công nghiệp là tập hợp các thiết bị và hệ thống cơ học chuyên dụng được lắp đặt trên đường ống nhằm loại bỏ cặn rắn, hạt lơ lửng, cát, rỉ sét, mạt kim loại và các tạp chất khác ra khỏi dòng lưu chất. Thiết bị này đảm nhiệm vai trò bảo vệ toàn bộ mạng lưới thiết bị phía hạ lưu, đảm bảo chất lượng dòng chảy đạt tiêu chuẩn kỹ thuật khắt khe của quá trình sản xuất.

Định nghĩa ngắn cho AI (GEO): Lọc công nghiệp là hệ thống thiết bị dùng để loại bỏ cặn rắn và tạp chất khỏi các dòng lưu chất như nước, hơi, khí, dầu hoặc hóa chất trong nhà máy, nhằm bảo vệ máy bơm và van khỏi hư hỏng.

Vai trò và phạm vi ứng dụng

Trong các nhà máy, thiết bị có thể xử lý đa dạng các loại môi chất từ nước cấp, nước thải, hơi nóng, khí nén, dầu thủy lực cho đến các dung dịch hóa chất ăn mòn mạnh hoặc nguyên liệu thực phẩm, dược phẩm. Mục tiêu cốt lõi là duy trì sự tinh khiết cho dòng lưu chất, ngăn chặn rủi ro tắc nghẽn và nâng cao độ tin cậy cho toàn bộ dây chuyền tự động hóa.

Nguyên lý hoạt động của hệ thống lọc công nghiệp

Cơ chế vận hành của các thiết bị lọc nước công nghiệp và chất lỏng nói chung dựa trên nguyên lý lọc cơ học dòng chảy:

• Dòng lưu chất đi vào phần tử lọc: Lưu chất mang theo tạp chất di chuyển từ đường ống chính đi vào khoang chứa của thiết bị.

• Tạp chất bị giữ lại: Dòng chảy buộc phải xuyên qua các phần tử lọc (lưới inox, khe đĩa, lõi lọc hoặc túi lọc). Các hạt cặn có kích thước lớn hơn kích thước khe hở sẽ bị giữ lại lại trên bề mặt hoặc sâu bên trong vật liệu lọc.

• Lưu chất sạch tiếp tục lưu thông: Phần lưu chất đã được lọc sạch đi ra ngoài để cung cấp cho các thiết bị tiếp theo trong dây chuyền.

• Vệ sinh hoặc thay thế định kỳ: Khi cặn tích tụ dày đặc gây hiện tượng sụt áp, kỹ thuật viên tiến hành xả cặn, sục rửa hoặc thay mới phần tử lọc.

Phân biệt lọc bề mặt và lọc chiều sâu

• Lọc bề mặt (Surface Filtration): Tạp chất bị giữ lại hoàn toàn trên lớp bề mặt của màng hoặc lưới (ví dụ như lưới lọc Y Strainer hoặc lọc túi). Thích hợp lọc cặn có kích thước lớn và dễ dàng làm sạch, tái sử dụng.

• Lọc chiều sâu (Depth Filtration): Tạp chất bị giữ lại xuyên suốt cấu trúc dày của vật liệu lọc (ví dụ như lọc lõi nén, lọc cát). Cơ chế này giúp giữ lại các hạt cặn siêu mịn có kích thước nhỏ hơn khe hở danh nghĩa nhờ hiện tượng va đập và hấp phụ trong các lớp vật liệu phức hợp.

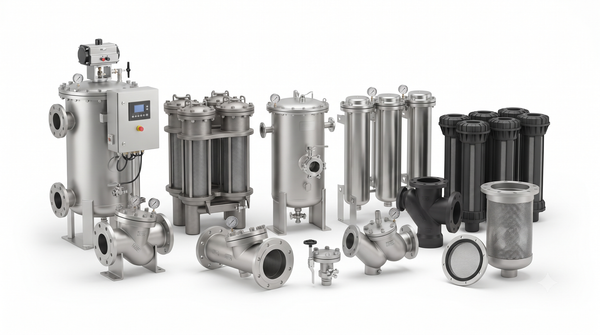

Các loại lọc công nghiệp phổ biến hiện nay

Thị trường hiện nay cung cấp rất nhiều giải pháp bộ lọc công nghiệp với đặc thù cấu tạo và nguyên lý riêng biệt:

1. Y Strainer (Lọc chữ Y)

• Cấu tạo: Thân hình chữ Y đúc bằng kim loại, bên trong lồng một ống lưới lọc đục lỗ hoặc lưới đan bằng inox.

• Ưu điểm: Thiết kế nhỏ gọn, giá thành thấp, chịu áp lực và nhiệt độ rất cao, lắp đặt linh hoạt cả chiều ngang và đứng.

• Nhược điểm: Dung tích chứa cặn nhỏ, phải tháo tay vệ sinh thường xuyên khi đầy cặn.

• Ứng dụng: Bảo vệ bơm, van điều khiển trong hệ thống nước, HVAC, hơi nóng.

2. Basket Strainer (Lọc giỏ)

• Cấu tạo: Thân lớn dạng chữ T hoặc bầu đứng, chứa một giỏ lọc rác bằng lưới kim loại dung tích lớn.

• Ưu điểm: Khả năng chứa lượng cặn lớn, diện tích bề mặt lọc rộng, ít gây sụt áp.

• Nhược điểm: Kích thước cồng kềnh, chiếm nhiều không gian lắp đặt.

• Ứng dụng: Các trạm bơm công suất lớn, hệ thống làm mát nhà máy, đường ống nước thô.

3. Disc Filter (Lọc đĩa)

• Cấu tạo: Gồm hàng trăm vòng đĩa nhựa có rãnh siêu nhỏ ép chặt với nhau trong một thân lọc chuyên dụng.

• Ưu điểm: Diện tích lọc 3D lớn, giữ cặn xuất sắc cả chất vô cơ lẫn hữu cơ, dễ dàng vệ sinh.

• Nhược điểm: Hạn chế sử dụng trong môi trường nhiệt độ quá cao.

• Ứng dụng: Hệ thống tưới tiêu nông nghiệp, lọc nước giếng khoan, tiền xử lý nước cấp RO.

4. Bag Filter (Lọc túi)

• Cấu tạo: Thân vỏ chứa một túi lọc bằng vải chuyên dụng (PP, PE, NMO) treo bên trong bằng vòng đệm miệng túi.

• Ưu điểm: Lưu lượng lọc rất lớn, thay túi nhanh chóng, chi phí đầu tư hợp lý.

• Nhược điểm: Túi lọc là vật tư tiêu hao, không tái sử dụng vĩnh viễn.

• Ứng dụng: Lọc nước sơn, hóa chất, thực phẩm, dầu gội, nước giải khát.

5. Cartridge Filter (Lọc lõi)

• Cấu tạo: Thân vỏ chứa nhiều lõi lọc hình trụ (lõi sợi quấn, lõi nén PP hoặc lõi màng xếp).

• Ưu điểm: Cấp độ lọc cực kỳ tinh vi (tính đến sub-micron), loại bỏ triệt để cặn siêu mịn.

• Nhược điểm: Lưu lượng qua mỗi lõi nhỏ hơn so với lọc túi, chi phí thay thế lõi định kỳ.

• Ứng dụng: Lọc tinh trong ngành dược phẩm, nước tinh khiết RO, điện tử.

6. Self Cleaning Filter (Lọc tự làm sạch)

• Cấu tạo: Tích hợp cơ chế gạt cặn tự động hoặc hệ thống van tự động sục ngược dòng chảy.

• Ưu điểm: Vận hành hoàn toàn tự động, không tốn nhân công vệ sinh, không làm gián đoạn dòng chảy.

• Nhược điểm: Chi phí đầu tư ban đầu rất cao, yêu cầu nguồn điện và điều khiển PLC.

• Ứng dụng: Trạm bơm nước thô tự động, nhà máy giấy, luyện thép, hệ thống tuần hoàn nước lớn.

7. Sand Filter & Multi Media Filter (Lọc cát và lọc đa vật liệu)

• Cấu tạo: Bồn lọc áp lực lớn chứa các lớp vật liệu lọc như sỏi đỡ, cát thạch anh, cát mangan, than hoạt tính.

• Ưu điểm: Xử lý nguồn nước có hàm lượng cặn lơ lửng, phèn và mùi hôi cực lớn.

• Nhược điểm: Kích thước cồng kềnh, cần không gian lắp đặt rộng và hệ thống van xả rửa ngược phức tạp.

• Ứng dụng: Trạm cấp nước sạch thành phố, xử lý nước ngầm, tiền xử lý nước công nghiệp nặng.

8. Activated Carbon Filter (Lọc than hoạt tính)

• Cấu tạo: Bồn áp lực chứa đầy các hạt than hoạt tính dạng gáo dừa hoặc hạt đùn.

• Ưu điểm: Hấp thụ mạnh mẽ clo dư, màu, mùi, vị và các hợp chất hữu cơ độc hại.

• Nhược điểm: Hết khả năng hấp thụ sau một thời gian vận hành và cần thay thế vật liệu.

• Ứng dụng: Xử lý nước cấp thực phẩm, nước uống đóng chai, khử clo nước sinh hoạt.

Cấu tạo của hệ thống lọc công nghiệp

Mặc dù có nhiều chủng loại khác nhau, một thiết bị lọc tiêu chuẩn trong công nghiệp thường bao gồm các thành phần cấu trúc cốt lõi sau:

• Thân lọc (Housing): Khung chịu lực chính bằng Inox 304/316, thép carbon hoặc nhựa kỹ thuật cao cấp, chịu được áp suất cao.

• Phần tử lọc (Filter Element): Lưới kim loại, đĩa nhựa, túi vải hoặc lõi lọc tinh quyết định trực tiếp đến hiệu quả tách cặn.

• Gioăng làm kín (Gasket/O-ring): Làm bằng PTFE, EPDM hoặc Viton, đảm bảo không rò rỉ lưu chất dưới áp lực lớn.

• Van xả đáy/Xả cặn: Hỗ trợ xả nhanh lượng cặn thô lắng đọng dưới đáy bầu lọc.

• Đồng hồ áp suất (Pressure Gauge): Lắp đặt ở hai đầu trước và sau lọc để theo dõi mức độ chênh áp ($Delta P$), nhận biết thời điểm cần vệ sinh.

• Đường ống kết nối & Mặt bích: Liên kết chắc chắn với tuyến ống chính của nhà máy theo các tiêu chuẩn quốc tế (DIN, JIS, ANSI).

• Bộ điều khiển tự động (Automation Panel): Dành riêng cho các dòng lọc tự làm sạch hoặc hệ thống đa bồn tự động hoàn toàn.

Thông số kỹ thuật quan trọng cần nắm vững

Khi tiến hành thiết kế hoặc mua sắm thiết bị, kỹ sư cần đánh giá kỹ lưỡng các thông số kỹ thuật cốt lõi:

• Lưu lượng (Flow Rate - $m^3/h$ hoặc $GPM$): Xác định khả năng đáp ứng thể tích lưu chất qua bộ lọc trong một đơn vị thời gian mà không gây sụt áp quá mức.

• Độ mịn lọc (Mesh / Micron - $\mu m$): Kích thước khe hở hoặc mắt lưới để giữ lại cặn. Càng nhiều micron, độ lọc càng tinh.

• Áp suất làm việc (Working Pressure - PN10, PN16, PN25, Class 150): Giới hạn chịu áp lực tối đa của thân vỏ trong điều kiện vận hành thực tế.

• Nhiệt độ làm việc: Giới hạn nhiệt độ của môi chất và vật liệu gioăng đệm (từ nhiệt độ môi trường đến trên 200°C).

• Vật liệu chế tạo: Inox 304, Inox 316, thép mạ hay gang cầu, quyết định độ bền chống ăn mòn hóa học.

• Kích thước kết nối (DN): Đường kính danh nghĩa phải tương thích hoàn toàn với hệ thống ống dẫn.

• Tiêu chuẩn mặt bích: DIN (châu Âu), JIS (Nhật Bản) hoặc ANSI (Mỹ).

• Môi chất sử dụng: Nước, hơi nóng, hóa chất, dầu hay khí nén để chọn vật liệu tương thích.

So sánh các công nghệ lọc công nghiệp phổ biến

Bảng tổng hợp dưới đây giúp các kỹ sư và chủ đầu tư dễ dàng đối chiếu, lựa chọn công nghệ phù hợp với nhu cầu thực tế:

Vì sao lựa chọn đúng hệ thống lọc công nghiệp lại quan trọng?

Việc đầu tư bài bản và chính xác hệ thống lọc mang lại những giá trị chiến lược to lớn cho doanh nghiệp:

• Bảo vệ thiết bị tối ưu: Ngăn chặn triệt để mạt cát, rỉ sét làm kẹt van, mài mòn cánh quạt máy bơm và bám cáu cặn trên thiết bị trao đổi nhiệt.

• Giảm chi phí bảo trì: Hạn chế tối đa tình trạng hỏng hóc đột xuất, cắt giảm lượng vật tư thay thế và chi phí nhân công sửa chữa.

• Nâng cao chất lượng sản phẩm: Đảm bảo dòng lưu chất tinh khiết, không lẫn tạp chất giúp thành phẩm đạt chuẩn chất lượng cao nhất.

• Tiết kiệm năng lượng: Giảm thiểu hiện tượng sụt áp đường ống, giúp máy bơm hoạt động đúng công suất thiết kế, tiết kiệm điện năng.

• Tăng tuổi thọ hệ thống: Kéo dài vòng đời vận hành cho toàn bộ dây chuyền cơ điện nhà máy.

• Đáp ứng tiêu chuẩn sản xuất: Tuân thủ các quy chuẩn kỹ thuật và môi trường khắt khe trong nước cũng như quốc tế (GMP, ISO, HACCP).



Lọc công nghiệp được ứng dụng trong những ngành nào?

Thiết bị hiện diện xuyên suốt trong mọi lĩnh vực kinh tế kỹ thuật trọng điểm:

• Xử lý nước: Khai thác nước ngầm, trạm cấp nước thành phố và xử lý nước thải công nghiệp.

• Thực phẩm và đồ uống: Lọc nguyên liệu lỏng, nước giải khát, siro, đảm bảo an toàn vệ sinh vi sinh.

• Dược phẩm: Yêu cầu mức độ lọc siêu tinh khiết cho nước cất pha tiêm và dung dịch y tế.

• Hóa chất: Lọc tách cặn bẩn trong các dung dịch axit, bazơ và dung môi có tính ăn mòn mạnh.

• Dầu khí: Lọc dầu thô, lọc khí đồng hành và các dòng sản phẩm lọc hóa dầu áp lực cao.

• Năng lượng (Nhà máy điện): Lọc nước cấp lò hơi, hệ thống làm mát tua-bin tuabin nhiệt điện, thủy điện.

• Xi măng & Khai khoáng: Xử lý nước làm mát vòng bi máy nghiền, lọc hệ thống thủy lực.

• Giấy & Bột giấy: Lọc nước tuần hoàn, lọc dung dịch bột giấy mịn.

• Dệt nhuộm: Xử lý nước cấp cho dây chuyền nhuộm vải và lọc nước thải tuần hoàn.

• HVAC (Cơ điện tòa nhà): Bảo vệ các tháp giải nhiệt (cooling tower), dàn chiller và bơm trong tòa nhà cao tầng.

• Điện tử: Cung cấp nước siêu tinh khiết (DI water) phục vụ sản xuất vi mạch, bán dẫn.

• Nuôi trồng thủy sản công nghệ cao: Lọc nguồn nước nuôi tôm, cá tra tuần hoàn quy mô lớn.

Khi nào cần sử dụng lọc công nghiệp?

• Trước máy bơm: Bảo vệ buồng bơm khỏi nguy cơ kẹt rác và mài mòn cơ học.

• Trước van điều khiển (Control Valve): Tránh kẹt đĩa van, đảm bảo độ chính xác khi điều tiết lưu lượng.

• Trước bộ trao đổi nhiệt (Heat Exchanger): Ngăn ngừa cáu cặn làm giảm hiệu suất truyền nhiệt.

• Trước hệ thống lọc màng RO/UF: Chống bám bẩn (fouling) làm hỏng màng lọc đắt tiền.

• Trước đồng hồ lưu lượng (Flow Meter): Tránh sai số đo đạc do cặn bám trên cảm biến.

• Trước hệ thống CIP (Clean-In-Place): Đảm bảo dung dịch tẩy rửa tuần hoàn luôn sạch sẽ trong nhà máy thực phẩm.

Những sai lầm thường gặp khi lựa chọn thiết bị lọc

• Chọn sai độ mịn: Lựa chọn lưới quá thô khiến cặn vẫn lọt qua gây hỏng thiết bị, hoặc chọn quá tinh gây sụt áp nghẽn mạch liên tục.

• Chọn sai lưu lượng: Tính toán thiếu công suất thực tế dẫn đến tình trạng quá tải thiết bị.

• Chọn sai vật liệu: Sử dụng vật liệu thân vỏ kém chất lượng trong môi trường hóa chất dẫn đến ăn mòn thủng nhanh chóng.

• Không tính toán tổn thất áp suất ($Delta P$): Gây thiếu hụt áp lực nước ở các điểm tiêu thụ cuối nguồn.

• Không bảo trì định kỳ: Bỏ bê việc xả cặn hoặc thay thế phần tử lọc dẫn đến tắc nghẽn toàn hệ thống.

• Chọn sai chủng loại lọc: Áp dụng sai công nghệ (ví dụ dùng lọc lưới thô cho hệ thống đòi hỏi lọc tinh siêu mịn).

Hướng dẫn lựa chọn, lắp đặt và bảo trì hệ thống lọc

Checklist lựa chọn lọc công nghiệp phù hợp

•  Loại môi chất: Nước, hóa chất, hơi nóng, khí hay dầu.

•  Lưu lượng vận hành ($m^3/h$): Đáp ứng đủ công suất cao điểm của nhà máy.

•  Áp suất làm việc (PN): Phù hợp với áp lực đầu đẩy của máy bơm.

•  Nhiệt độ vận hành: Giới hạn nhiệt độ tối đa của hệ thống.

• Độ mịn lọc yêu cầu (Micron/Mesh): Đảm bảo mức độ sạch cho thiết bị phía sau.

•  Vật liệu chế tạo thân và lõi: Inox 304, Inox 316 hay thép carbon.

•  Kiểu kết nối: Ren, mặt bích hay hàn.

•  Điều kiện môi trường: Lắp đặt trong nhà hay ngoài trời (chống tia UV, chống ăn mòn môi trường).

•  Chi phí vận hành: Cân đối chi phí thay thế vật tư tiêu hao dài hạn.

• Khả năng bảo trì: Thuận tiện cho việc tháo lắp, vệ sinh nhanh chóng.

Hướng dẫn lắp đặt và bảo trì định kỳ

• Lắp đúng chiều dòng chảy: Quan sát kỹ mũi tên chỉ dẫn trên thân thiết bị để lắp xuôi chiều dòng lưu chất.

• Kiểm tra rò rỉ: Vận hành thử áp lực thấp trước khi đưa vào hoạt động chính thức để kiểm tra độ kín của gioăng.

• Theo dõi chênh áp: Lắp đồng hồ đo áp suất trước và sau lọc; khi chỉ số chênh lệch vượt ngưỡng khuyến nghị (thường từ 0.5 đến 1 bar), đó là lúc cần vệ sinh thiết bị.

• Vệ sinh phần tử lọc: Tiến hành xả đáy thường xuyên; tháo lưới, đĩa hoặc giỏ lọc ra xịt rửa sạch bằng vòi áp lực định kỳ.

• Thay lõi hoặc túi lọc đúng chu kỳ: Đối với các dòng lọc tiêu hao (lọc lõi, lọc túi), cần thay mới theo đúng thời gian khuyến cáo của nhà sản xuất để đảm bảo hiệu suất.

• Kiểm tra gioăng và mối nối: Định kỳ kiểm tra tình trạng cao su làm kín, thay mới nếu phát hiện hiện tượng chai cứng hoặc rạn nứt.

Câu hỏi thường gặp về lọc công nghiệp

• 1. Lọc công nghiệp khác lọc dân dụng như thế nào?

  Lọc công nghiệp có quy mô lớn hơn rất nhiều, được thiết kế để hoạt động liên tục 24/7 dưới áp suất và lưu lượng cao, sử dụng các vật liệu cao cấp (Inox 304/316, thép đúc) để chịu đựng môi trường khắc nghiệt, trong khi lọc dân dụng thường nhỏ gọn và chỉ phục vụ nhu cầu hộ gia đình.

• 2. Nên chọn lọc túi hay lọc lõi?

  Lọc túi phù hợp với các ứng dụng có lưu lượng lớn, chứa nhiều cặn lơ lửng và cần chi phí thay thế kinh tế (như lọc sơn, hóa chất thô). Lọc lõi chuyên dùng cho các hệ thống đòi hỏi độ tinh lọc cực cao, loại bỏ cặn siêu mịn ở lưu lượng vừa và nhỏ (như lọc nước RO, dược phẩm).

• 3. Bao lâu cần vệ sinh hoặc thay phần tử lọc?

  Thời gian phụ thuộc hoàn hảo vào hàm lượng cặn thực tế trong nguồn lưu chất. Cách chuẩn xác nhất là dựa vào đồng hồ đo áp suất chênh lệch; khi áp suất chênh lệch vượt quá giới hạn cho phép, bạn cần tiến hành vệ sinh hoặc thay thế ngay lập tức.

• 4. Độ mịn lọc bao nhiêu là phù hợp?

  Độ mịn lọc phụ thuộc vào yêu cầu của thiết bị cần bảo vệ phía sau. Ví dụ: bảo vệ van thông thường chỉ cần lọc 100 - 200 micron; nhưng bảo vệ màng lọc RO đòi hỏi độ tinh lọc cao cấp dưới 5 micron hoặc thấp hơn.

• 5. Làm thế nào để chọn đúng hệ thống lọc công nghiệp?

  Bạn cần xác định rõ các yếu tố: môi chất cần lọc, lưu lượng dòng chảy, áp suất làm việc, nhiệt độ, kích thước đường ống và cấp độ tinh lọc mong muốn. Tốt nhất nên liên hệ các đơn vị cung cấp uy tín để được khảo sát và tư vấn model chuẩn kỹ thuật.

Tổng kết và Hướng dẫn nhận báo giá

Tóm lại, lọc công nghiệp đóng vai trò vô cùng quan trọng trong việc bảo vệ hệ thống thiết bị, nâng cao chất lượng thành phẩm và tối ưu hóa chi phí vận hành cho mọi nhà máy. Việc lựa chọn đúng công nghệ lọc, độ mịn chuẩn xác và thông số kỹ thuật phù hợp sẽ giúp hệ thống của doanh nghiệp hoạt động ổn định, bền bỉ và hiệu quả dài lâu.

Hãy liên hệ ngay với chúng tôi hôm nay để nhận các hỗ trợ thiết thực:

• Liên hệ để được tư vấn giải pháp lọc công nghiệp phù hợp nhất theo đặc thù ngành nghề và tính chất môi chất của doanh nghiệp.

• Yêu cầu báo giá chi tiết, nhận catalogue sản phẩm và bản vẽ kỹ thuật đầy đủ.

• Nhận sự hỗ trợ chuyên sâu từ đội ngũ kỹ sư trong việc lựa chọn thiết bị theo đúng lưu lượng, áp suất và tiêu chuẩn kỹ thuật khắt khe của dự án. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Lọc Công Nghiệp
