Lọc Túi: Giải Pháp Tối Ưu Cho Hệ Thống Xử Lý Chất Lỏng Công Nghiệp
Trong các hệ thống xử lý chất lỏng, nước, hóa chất hoặc thực phẩm hiện đại, sự xuất hiện của cặn bẩn và tạp chất lơ lửng luôn là mối đe dọa trực tiếp đến chất lượng vận hành. Nếu không được kiểm soát và loại bỏ từ sớm, chúng có thể gây ra hàng loạt vấn đề nghiêm trọng như tắc nghẽn đường ống, hư hỏng bơm và van điều khiển, làm giảm chất lượng sản phẩm cuối cùng, đồng thời gia tăng chi phí bảo trì và rút ngắn tuổi thọ thiết bị. Đó là lý do hệ thống lọc túi (bag filter) được sử dụng rộng rãi trong công nghiệp để loại bỏ hiệu quả lượng cặn lớn với lưu lượng cao và chi phí vận hành vô cùng hợp lý.
Lọc túi là gì?
Lọc túi (hay bag filter) là một thiết bị lọc cơ học chuyên dụng trong công nghiệp, sử dụng túi lọc bằng vải hoặc vật liệu tổng hợp để giữ lại cặn bẩn, hạt rắn và các tạp chất lơ lửng khi dòng chất lỏng đi qua.
Cấu trúc cơ bản của thiết bị bao gồm một housing lọc túi (vỏ bình chứa) bên ngoài và túi lọc (filter bag) bên trong, cho phép người vận hành dễ dàng thay thế khi túi đã bám đầy cặn. Việc ứng dụng hệ thống này mang lại nhiều vai trò thiết thực:
Loại bỏ cặn bẩn: Giữ lại các hạt lơ lửng từ kích thước thô đến bán tinh một cách nhanh chóng.
Bảo vệ thiết bị: Ngăn chặn cặn rắn làm mài mòn, kẹt hỏng bơm, van và các thiết bị đo đạc phía sau.
Bảo vệ màng RO: Đóng vai trò là giai đoạn tiền xử lý quan trọng giúp giảm tải tối đa cho hệ thống màng lọc tinh.
Cải thiện chất lượng sản phẩm: Đảm bảo độ sạch tinh khiết cho dung dịch hóa chất, thực phẩm hay nước cấp sản xuất.
Tối ưu chi phí: Giảm thiểu đáng kể thời gian dừng máy và chi phí bảo trì định kỳ.
Nguyên lý hoạt động của lọc túi
Cơ chế lọc và các yếu tố ảnh hưởng

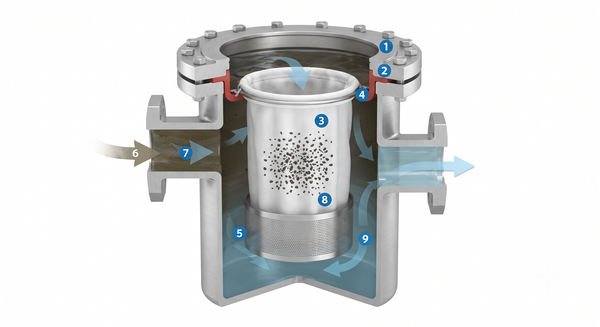

Nguyên lý vận hành của hệ thống lọc túi diễn ra theo một chu trình khép kín và trực quan:
Đường đi của dòng chất lỏng: Chất lỏng ô nhiễm được bơm đi vào bên trong housing lọc túi qua cổng inlet.
Quá trình giữ cặn: Dòng chảy đi từ trong ra ngoài (hoặc ngược lại tùy thiết kế cấu trúc túi), đi xuyên qua lớp vải túi lọc công nghiệp. Tại đây, các hạt cặn có kích thước lớn hơn khe hở của túi sẽ bị giữ lại bên trong lòng túi.
Đầu ra chất lỏng sạch: Chất lỏng sau khi được lọc sạch sẽ tụ lại trong khoang bình chứa và thoát ra ngoài qua cổng outlet để đến các dây chuyền sản xuất tiếp theo.
Những yếu tố quyết định hiệu quả lọc:
Cấp lọc Micron: Xác định kích thước hạt nhỏ nhất mà túi có thể giữ lại.
Lưu lượng và áp suất: Tốc độ dòng chảy ảnh hưởng trực tiếp đến độ bền của túi và áp lực vận hành.
Diện tích bề mặt túi: Diện tích lớn giúp tăng khả năng chứa cặn và kéo dài thời gian sử dụng.
Độ nhớt chất lỏng: Chất lỏng có độ nhớt cao đòi hỏi tính toán kỹ lưỡng về áp suất và cấp lọc phù hợp.
Phân tích chuyên sâu
Cấu tạo của hệ thống lọc túi
Một bộ bộ lọc túi inox hoàn chỉnh được cấu thành từ nhiều bộ phận đồng bộ, mỗi bộ phận đóng một vai trò kỹ thuật riêng biệt:
Housing inox: Thường chế tạo từ inox 304 hoặc 316, đóng vai trò là vỏ chịu lực chính, bảo vệ toàn bộ lõi lọc bên trong khỏi áp lực dòng chảy và môi trường ăn mòn.
Túi lọc (Filter Bag): Bộ phận trực tiếp thực hiện nhiệm vụ giữ lại cặn bẩn, được thiết kế với miệng vòng nhựa hoặc kim loại chắc chắn.
Giỏ đỡ (Basket): Lưới đục lỗ hoặc khung kim loại hình trụ đặt bên trong housing để nâng đỡ túi lọc, ngăn chặn tình trạng túi bị rách hoặc biến dạng dưới áp lực dòng chảy lớn.
Nắp housing: Cố định bằng hệ thống bu lông lật (swing bolt) hoặc khớp khóa nhanh, giúp việc mở bình thay túi diễn ra thuận tiện.
Gioăng làm kín: Thường làm bằng vật liệu PTFE hoặc Viton, đảm bảo độ kín khít tuyệt đối, không để chất lỏng rò rỉ ra môi trường bên ngoài.
Đồng hồ áp suất: Lắp đặt ở cổng vào và cổng ra nhằm theo dõi mức độ chênh áp, nhận biết thời điểm cần thay túi.
Van xả khí và van xả đáy: Hỗ trợ quá trình xả áp an toàn trước khi mở nắp và xả cặn bẩn tồn đọng trong quá trình vệ sinh bình.
Các loại lọc túi phổ biến
Theo số lượng túi trong bình
Single Bag Filter (Lọc đơn):
Ưu điểm: Giá thành thấp, cấu trúc nhỏ gọn, dễ dàng lắp đặt và thay thế.
Ứng dụng: Phù hợp cho các dây chuyền có lưu lượng chất lỏng nhỏ và trung bình.
Multi Bag Filter (Lọc đa túi):
Ưu điểm: Tích hợp từ 2 đến nhiều túi lọc trong một housing, đáp ứng lưu lượng xử lý cực lớn, thao tác thay túi diễn ra nhanh chóng theo dạng cụm.
Ứng dụng: Chuyên dùng cho các nhà máy công nghiệp quy mô lớn.
Phân loại theo vật liệu túi lọc
Việc lựa chọn đúng vật liệu túi lọc quyết định trực tiếp đến độ bền và hiệu quả lọc của toàn hệ thống:
Polypropylene (PP): Kháng hóa chất tốt, giá thành kinh tế, chịu nhiệt độ vừa phải (khoảng 90°C), ứng dụng rộng rãi trong xử lý nước và hóa chất thông thường.
Polyester (PE): Có độ bền cơ học cực cao, khả năng chịu nhiệt tốt hơn PP (lên đến 130–140°C), thích hợp cho ngành sơn, mực in và dầu gội.
Nylon: Khả năng chịu mài mòn tốt, sợi dệt bền chắc, có thể giặt và tái sử dụng nhiều lần trong một số ứng dụng đặc thù.
PTFE (Teflon): Chịu được hóa chất cực mạnh và nền nhiệt độ rất cao, chuyên dùng cho các ngành hóa chất đặc biệt và dược phẩm khắt khe.
Thông số kỹ thuật cần quan tâm
Khi tiến hành đặt hàng hoặc thiết kế hệ thống, kỹ sư cần nắm rõ các thông số kỹ thuật cốt lõi sau:
Kích thước tiêu chuẩn túi (#1, #2, #3, #4): Trong đó size #2 là kích thước phổ biến nhất cho công nghiệp nhờ diện tích lọc lớn.
Cấp độ lọc Micron: Dao động từ 1 μm đến 800 μm, đáp ứng linh hoạt từ lọc thô đến lọc tinh.
Lưu lượng vận hành ($m^3/h$): Công suất thiết kế của bình lọc.
Áp suất và nhiệt độ làm việc: Ngưỡng chịu áp (thường từ 6 đến 10 bar) và nhiệt độ giới hạn của môi chất.
Kiểu kết nối: Kết nối ren (cho size nhỏ) hoặc mặt bích theo chuẩn DIN, ANSI, JIS.
So sánh lọc túi và lọc lõi Cartridge
| Tiêu chí | Lọc túi (Bag Filter) | Lọc lõi (Cartridge Filter) |
| Lưu lượng xử lý | Lớn | Trung bình |
| Chi phí đầu tư | Thấp | Cao |
| Thao tác thay thế | Rất dễ dàng và nhanh chóng | Dễ dàng |
| Độ tinh lọc | Trung bình (phù hợp lọc cặn lớn) | Cao (lọc tinh vi sinh, hạt siêu mịn) |
| Tuổi thọ vật liệu | Cao hơn nhờ diện tích chứa cặn lớn | Trung bình |
Kết luận: Hệ thống lọc túi là giải pháp hoàn hảo cho giai đoạn lọc thô, xử lý lưu lượng lớn với chi phí tiết kiệm, trong khi lõi lọc Cartridge ưu thế hơn ở các công đoạn yêu cầu độ tinh khiết cực cao.
Vì sao lọc túi được dùng trước hệ thống RO?
Màng lọc RO rất nhạy cảm với cặn lơ lửng và chất keo tụ trong nước. Nếu đưa trực tiếp nguồn nước chưa qua xử lý thô vào màng RO, tuổi thọ của màng sẽ suy giảm nghiêm trọng. Việc bố trí một bộ lọc túi inox làm tiền xử lý trước hệ thống RO mang lại các lợi ích thiết thực:
Giảm tải trọng cơ học cho toàn bộ hệ thống lõi lọc phía sau.
Loại bỏ triệt để các hạt cặn lơ lửng kích thước lớn.
Kéo dài đáng kể tuổi thọ vận hành cho màng RO đắt tiền.
Tiết kiệm chi phí thay thế linh kiện định kỳ.
Giúp chất lượng nước đầu vào cấp cho màng luôn ổn định.
Ứng dụng thực tế
Lọc túi được sử dụng ở đâu?
Nhờ tính linh hoạt và hiệu quả vượt trội, thiết bị này hiện diện trong hầu hết các lĩnh vực công nghiệp trọng điểm:
Xử lý nước cấp và nước thải: Lọc cặn lơ lửng, bùn mịn trước các công đoạn xử lý sinh học hoặc màng lọc.
Ngành Thực phẩm & Đồ uống: Lọc siro, mật ong, nước trái cây, bia, rượu và nước giải khát.
Ngành Sơn & Mực in: Loại bỏ vón cục, hạt màu chưa tan để đảm bảo độ mịn hoàn hảo cho sản phẩm.
Công nghiệp Hóa chất & Xi mạ: Lọc dung dịch hóa chất ăn mòn, dung dịch mạ kim loại.
Dầu khí & Dược phẩm: Xử lý dung dịch khoan, dầu nhớt và các chất lỏng y tế yêu cầu tiêu chuẩn sạch khắt khe.
Khi nào nên sử dụng lọc túi?
Khi hệ thống cần xử lý lưu lượng chất lỏng lớn trong thời gian ngắn.
Nguồn nước hoặc dung dịch chứa hàm lượng cặn bẩn cao.
Cần một giải pháp tiền xử lý hiệu quả để bảo vệ các thiết bị tinh vi phía sau.
Doanh nghiệp muốn tối ưu hóa chi phí đầu tư và chi phí thay thế vật liệu lọc định kỳ.
Hướng dẫn lựa chọn và sử dụng
Cách chọn lọc túi phù hợp
Checklist các tiêu chí kỹ thuật quan trọng giúp bạn chọn đúng sản phẩm:
Xác định chính xác tính chất hóa học và nhiệt độ của loại chất lỏng cần lọc.
Tính toán lưu lượng dòng chảy tối đa và tối thiểu của hệ thống.
Xác định kích thước hạt cặn nhỏ nhất cần giữ lại (cấp Micron).
Lựa chọn vật liệu housing phù hợp giữa inbox 304 và inox 316 (inox 316 ưu tiên cho môi trường hóa chất mạnh).
Lựa chọn kiểu kết nối đường ống (ren hoặc mặt bích).
Hướng dẫn sử dụng và bảo trì đúng cách
Kiểm tra kỹ tình trạng túi lọc trước khi đưa vào lắp đặt.
Đặt túi lọc nằm trọn bên trong giỏ đỡ kim loại, đảm bảo miệng túi khớp chặt với vành housing.
Siết đều lực các bu lông nắp bình để tránh rò rỉ áp suất.
Thường xuyên quan sát đồng hồ chênh áp; tiến hành thay túi mới khi áp suất tăng cao hoặc lưu lượng giảm sút.
Thực hiện vệ sinh tổng thể bên trong housing định kỳ.
Câu hỏi thường gặp (FAQ)
Lọc túi có lọc được bao nhiêu Micron?
Các dòng túi lọc công nghiệp hiện nay có dải cấp lọc rất rộng, phổ biến từ 1 Micron đến 800 Micron, đáp ứng linh hoạt từ nhu cầu lọc thô đến lọc bán tinh.
Bao lâu nên thay túi lọc định kỳ?
Thời gian thay thế phụ thuộc vào lưu lượng vận hành thực tế, hàm lượng cặn trong chất lỏng và mức độ chênh lệch áp suất qua bình. Nên thay mới ngay khi lưu lượng giảm rõ rệt hoặc chênh áp vượt ngưỡng khuyến cáo.
Túi lọc PP và PE khác nhau thế thế nào?
Túi lọc PP (Polypropylene) nổi trội với khả năng kháng hóa chất tốt và giá thành kinh tế, trong khi túi lọc PE (Polyester) có độ bền cơ học cao hơn và chịu được mức nhiệt độ làm việc lớn hơn.
Lọc túi có thể thay thế hoàn toàn cho Cartridge Filter không?
Không hoàn toàn. Lọc túi đóng vai trò chủ đạo ở khâu lọc thô, xử lý lưu lượng lớn, còn lõi lọc Cartridge phù hợp hơn cho các yêu cầu lọc tinh và siêu tinh.
Nên chọn housing inox 304 hay inox 316 cho hệ thống?
Inox 304 là lựa chọn tiêu chuẩn, đáp ứng tốt cho đa số ứng dụng nước thông thường. Inox 316 được chỉ định ưu tiên khi hệ thống làm việc trong môi trường chứa muối, axit hoặc hóa chất có tính ăn mòn mạnh.
Kết luận
Hệ thống lọc túi là giải pháp kỹ thuật tối ưu và kinh tế giúp các nhà máy xử lý hiệu quả nguồn chất lỏng lưu lượng lớn, bảo vệ an toàn cho thiết bị và nâng cao chất lượng sản phẩm. Việc nắm vững nguyên lý, lựa chọn đúng cấp lọc Micron, vật liệu túi và chất liệu housing phù hợp sẽ giúp hệ thống vận hành bền bỉ, tối ưu hóa chi phí đầu tư lâu dài.
