Lọc Y: Giải Pháp Tối Ưu Bảo Vệ Hệ Thống Đường Ống Công Nghiệp

Trong vận hành các hệ thống cơ điện công nghiệp, sự cố gián đoạn dòng chảy do cặn bẩn luôn là "cơn ác mộng" đối với các kỹ sư. Hãy tưởng tượng một hệ thống đang hoạt động trơn tru thì đột nhiên van điện từ bị kẹt không thể đóng khít, máy bơm ly tâm bị sụt giảm hiệu suất nghiêm trọng, hay đồng hồ đo lưu lượng hiển thị sai số hàng loạt.

Nguyên nhân sâu xa của những vấn đề đau đầu này thường không đến từ bản thân thiết bị, mà do các loại tạp chất tạp bẩn như cát, xỉ hàn, rỉ sét kim loại và mảng bám bong tróc di chuyển tự do trong dòng nước, dầu hoặc hơi nóng. Nếu không có biện pháp ngăn chặn từ sớm, các hạt cặn cứng này sẽ nhanh chóng mài mòn cánh bơm, làm xước ty van và phá hủy các cảm biến đo lường đắt tiền.

Để giải quyết triệt để rủi ro này, giải pháp kỹ thuật tiêu chuẩn và kinh tế nhất chính là lắp đặt lọc Y (y strainer). Đây là thiết bị tách cặn cơ học cốt lõi, đóng vai trò như một "người gác cổng" mẫn cán, giữ lại toàn bộ tạp chất thô trước khi dòng lưu chất tiếp cận các thiết bị cơ khí quan trọng phía sau, giúp hệ thống vận hành liên tục và ổn định.

Vì Sao Hệ Thống Đường Ống Cần Lọc Y?

Tại sao một bộ lọc đường ống có kết cấu đơn giản như lọc Y lại được coi là phụ kiện bắt buộc trong mọi bản vẽ thiết kế cơ điện? Câu trả lời nằm ở tính chất động lực học của dòng lưu chất công nghiệp.

Khi một hệ thống đường ống mới được thi công xong, dù đã qua bước sục rửa, trong lòng ống vẫn luôn tồn tại một lượng xỉ hàn, cát đá nhỏ hoặc bụi bẩn công nghiệp. Đối với các hệ thống cũ, quá trình oxy hóa bề mặt trong ống thép sẽ sinh ra các vảy rỉ sét theo thời gian. Khi dòng lưu chất chuyển động với vận tốc và áp lực lớn, chúng cuốn theo các hạt tạp chất này va đập liên tục vào các thiết bị hạ nguồn:

• Gây kẹt và hỏng van: Các hạt cặn bám vào đệm làm kín (seat) của van cổng, van bướm hoặc van bi, khiến van không thể đóng chặt, gây ra hiện tượng rò rỉ lưu chất nghiêm trọng.

• Mài mòn và phá hủy máy bơm: Cặn thô đi vào buồng bơm sẽ ma sát mạnh với cánh quạt, làm xước phớt cơ khí (mechanical seal), dẫn đến hiện tượng rò rỉ nước và giảm áp lực đầu ra của bơm.

• Làm sai lệch thiết bị đo: Đồng hồ đo nước hoặc cảm biến lưu lượng là những thiết bị có độ chính xác cao. Chỉ cần một mảnh rác nhỏ kẹt vào cánh bướm hay thấu kính cảm biến, toàn bộ dữ liệu đo lường sẽ bị sai lệch, ảnh hưởng đến quá trình điều khiển tự động.

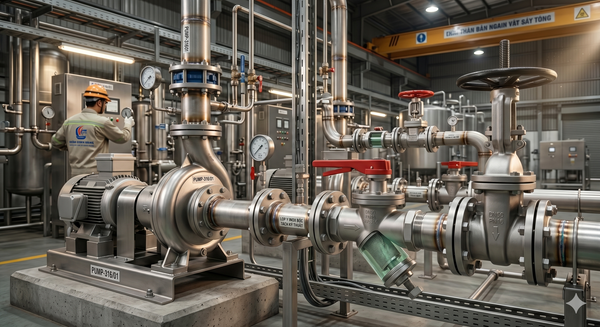

Việc tích hợp lọc y vào các vị trí chiến lược trước máy bơm, cụm van điều khiển hay đồng hồ đo là phương án phòng bệnh hơn chữa bệnh. Chi phí để đầu tư một bộ lọc y công nghiệp vô cùng nhỏ so với chi phí sửa chữa một chiếc máy bơm cao áp hoặc thay mới một cụm van điện từ tự động.

Lọc Y Là Gì? Định Nghĩa Kỹ Thuật Trực Diện

Lọc Y là gì? Lọc Y (tên tiếng Anh: y strainer) là một loại thiết bị lọc cặn cơ học được lắp đặt trực tiếp trên hệ thống đường ống công nghiệp. Thiết bị này có chức năng loại bỏ các tạp chất rắn, rác, cát hoặc vảy rỉ sét ra khỏi dòng lưu chất (nước, hơi, khí, dầu) nhằm bảo vệ an toàn cho các thiết bị cơ khí hạ nguồn. Tên gọi "Lọc Y" xuất phát từ chính cấu trúc hình học bên ngoài của thân van, có một nhánh lọc đúc nghiêng tạo thành hình chữ "Y" đặc trưng.

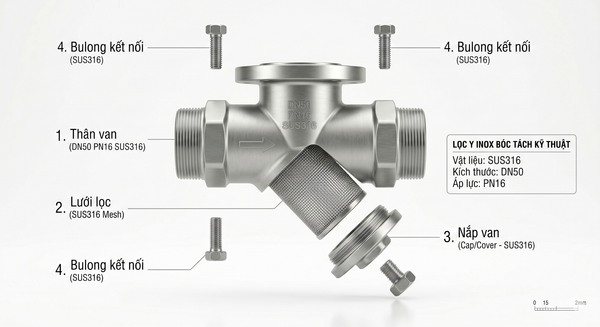

Về mặt kết cấu, một van lọc y tiêu chuẩn được cấu thành từ ba bộ phận cốt lõi sau:

1. Thân van (Body): Thường được đúc nguyên khối bằng các vật liệu chịu lực như gang, inox, đồng hoặc nhựa. Thân van có hai đầu kết nối (ren hoặc mặt bích) nằm trên một trục thẳng để dòng chảy đi qua, và một nhánh nghiêng góc $45^\circ$ hoặc $60^\circ$ chứa lưới lọc.

2. Lưới lọc (Mesh/Screen): Bộ phận quan trọng nhất, thường làm bằng thép không gỉ (inox 304 hoặc 316) để chống ăn mòn. Lưới lọc có dạng hình trụ tròn, được đục lỗ hoặc dệt thành các mắt lưới siêu nhỏ để giữ cặn bẩn lại bên trong.

3. Nắp lọc (Cap/Cover): Bộ phận bịt kín nhánh nghiêng chứa lưới lọc, kết nối với thân van bằng ren hoặc bu-lông. Trên nắp lọc của các dòng van lớn thường tích hợp thêm một nút xả cặn (blow-off plug) để vệ sinh nhanh mà không cần tháo toàn bộ nắp.

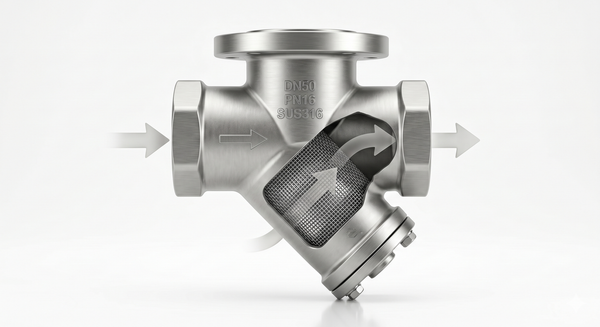

Nguyên Lý Hoạt Động Của Lọc Y

Nguyên lý vận hành của y strainer hoàn toàn dựa trên cơ chế lọc cơ học thụ động, không tiêu tốn năng lượng và cực kỳ tin cậy.

Khi dòng lưu chất đi vào cửa vào (Inlet) của lọc Y, nó bị bắt buộc phải đi vào lòng trong của ống lưới lọc trụ tròn nằm ở nhánh nghiêng. Tại đây, chất lỏng hoặc chất khí sẽ xuyên qua các lỗ nhỏ trên bề mặt lưới lọc để thoát ra ngoài và tiếp tục hành trình đi qua cửa ra (Outlet) của van.

Trong khi đó, tất cả các tạp chất rắn, vảy rỉ sét hay rác có kích thước lớn hơn kích thước mắt lưới (mesh size) sẽ bị cản lại và rơi xuống đáy của nhánh nghiêng chữ Y. Nhờ lực trọng trường và hướng nghiêng của nhánh lọc, cặn bẩn sẽ tích tụ tại đây mà không bị dòng chảy cuốn ngược lại hệ thống.

Hiện tượng sụt áp (Pressure Drop):

Một lưu ý kỹ thuật quan trọng là dòng lưu chất khi đi qua lưới lọc sẽ gặp phải một lực cản cơ học nhất định, dẫn đến hiện tượng tụt áp nhẹ giữa đầu vào và đầu ra của van. Khi lưới lọc càng tích nhiều cặn bẩn, diện tích lưu thông tự do của dòng chảy càng bị thu hẹp, khiến áp suất sụt giảm càng mạnh. Do đó, việc theo dõi độ chênh áp là cơ sở để kỹ sư xác định thời điểm cần vệ sinh thiết bị.

Quy trình vệ sinh định kỳ:

Việc bảo trì lọc Y diễn ra rất đơn giản. Kỹ sư chỉ cần cô lập đoạn ống bằng van chặn, tháo các bu-lông ở nắp lọc, rút phần lưới lọc inox ra ngoài, dùng vòi nước áp lực cao để sục rửa sạch các mảng bám cặn bẩn, sau đó lắp lại vị trí cũ là hệ thống có thể hoạt động như mới.

Các Loại Lọc Y Phổ Biến Hiện Hiện Nay

Để đáp ứng các dải nhiệt độ, áp suất và tính chất hóa học khác nhau của lưu chất, bộ lọc đường ống hình chữ Y được đa dạng hóa theo nhiều tiêu chí lựa chọn:

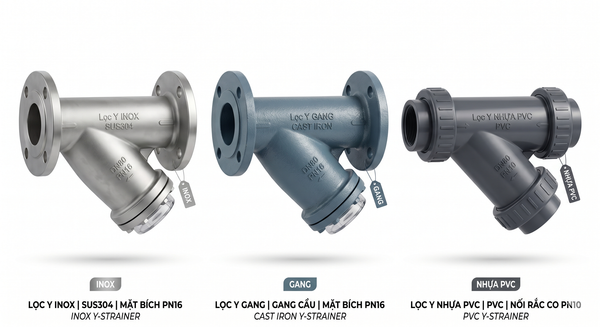

1. Phân loại theo vật liệu chế tạo

• Lọc Y gang: Thường là gang cầu hoặc gang xám cao cấp. Đây là dòng lọc y công nghiệp phổ biến nhất nhờ giá thành hợp lý, khả năng chịu lực nén tốt. Gang chuyên dùng cho các hệ thống cấp thoát nước sạch, hệ thống PCCC và nước thải đã qua xử lý.

• Lọc Y inox (SUS304, SUS316): Dòng sản phẩm cao cấp có khả năng chống ăn mòn hóa học tuyệt đối, chịu được nhiệt độ và áp suất cực cao. Y strainer inox là lựa chọn bắt buộc trong các nhà máy chế biến thực phẩm, bia rượu, dược phẩm (nhờ tính kháng khuẩn, dễ vệ sinh) và các dây chuyền dẫn hóa chất, axit.

• Lọc Y đồng: Thường có kích thước nhỏ, sử dụng kết nối ren. Đồng có tính dẻo, chống rỉ sét tốt, chuyên dùng cho các đường ống nhánh dẫn nước sinh hoạt, hệ thống khí nén hoặc hơi nước cỡ nhỏ trong dân dụng.

• Lọc Y nhựa (PVC, uPVC, Clear PVC): Có khối lượng nhẹ, kháng hóa chất, muối và kiềm tuyệt hảo. Đặc biệt, dòng lọc Y nhựa trong suốt (Clear PVC) cho phép kỹ sư nhìn xuyên qua thân van để kiểm tra mức độ bám cặn của lưới lọc bên trong mà không cần tháo nắp bảo trì.

2. Phân loại theo kiểu kết nối

• Lọc Y nối ren: Phổ biến ở các kích cỡ nhỏ (thường từ lọc y dn50 trở xuống), giúp thi công nhanh chóng, gọn gàng, tối ưu không gian.

• Lọc Y mặt bích: Áp dụng cho các đường ống kích thước lớn (từ DN50 trở lên đến DN300, DN400). Kết nối mặt bích theo tiêu chuẩn như lọc y pn16 hay lọc y jis10k đảm bảo khả năng chịu rung lắc, chống rò rỉ tuyệt vời và chịu được áp lực dòng chảy lớn của hệ thống công nghiệp nặng.

Thông Số Kỹ Thuật Quan Trọng Của Lọc Y

Khi thiết kế hoặc chọn mua thiết bị lọc cặn đường ống, kỹ sư không được phép chọn theo cảm tính mà phải đối chiếu chính xác các thông số kỹ thuật cốt lõi sau:

1. Kích thước định danh (Nominal Size)

Kích thước của lọc Y phải đồng bộ hoàn toàn với đường kính danh nghĩa của ống, trải dài từ các kích thước nhỏ như DN15, DN20, DN25 (kết nối ren) cho đến các kích thước tầm trung và lớn như lọc y dn50, DN100, DN200, DN300 (kết nối mặt bích).

2. Tiêu chuẩn áp lực và nhiệt độ

• Áp lực làm việc (Pressure Rating): Phổ biến nhất là chuẩn PN10, PN16 (hệ mét) hoặc JIS 10K, ANSI Class 150. Đảm bảo áp suất vận hành tối đa của hệ thống luôn nhỏ hơn áp suất định mức của van.

• Nhiệt độ làm việc: Lọc Y gang hay nhựa chịu nhiệt kém hơn ($70^\circ\text{C} - 120^\circ\text{C}$), trong khi dòng lọc y hơi nóng bằng inox hoặc thép rèn có thể chịu tải nhiệt lên tới $250^\circ\text{C} - 400^\circ\text{C}$.

3. Kích thước mắt lưới lọc (Mesh Size)

Độ mịn của lưới lọc được đo bằng đơn vị Mesh (số lượng lỗ lọc trên một inch tuyến tính):

Nguyên lý đánh đổi cơ học: Chỉ số Mesh càng lớn đồng nghĩa với việc lỗ lọc càng nhỏ, khả năng lọc cặn càng mịn. Tuy nhiên, lỗ lọc quá nhỏ sẽ tạo ra lực cản dòng chảy rất lớn, gây hiện tượng sụt áp nghiêm trọng và lưới lọc sẽ bị tắc nghẽn rất nhanh. Do đó, chọn đúng độ mịn mắt lưới là chìa khóa để cân bằng giữa hiệu suất lọc và lưu lượng dòng chảy.

So Sánh Lọc Y Và Lọc T (Y-Strainer vs T-Strainer)

Trong ngành lọc nước công nghiệp và phụ kiện đường ống, bên cạnh lọc Y còn có sự xuất hiện của lọc chữ T (T-Strainer). Bảng so sánh dưới đây sẽ làm rõ ranh giới ứng dụng của từng loại:

Kết luận: Van lọc y là giải pháp "quốc dân" tối ưu cho hầu hết các ứng dụng thông thường nhờ tính linh hoạt, gọn nhẹ và sụt áp thấp. Trong khi đó, lọc chữ T chỉ được ưu tiên sử dụng trong các hệ thống công nghiệp nặng, đường ống kích thước siêu lớn hoặc những nơi dòng lưu chất có mật độ cặn bẩn đậm đặc và yêu cầu khoang chứa rác lớn để giảm tần suất phải dừng máy vệ sinh.

Vì Sao Lọc Y Hay Bị Tắc? Phân Tích Hệ Quả Kỹ Thuật

Hiện tượng tắc nghẽn hoàn toàn hoặc một phần tại vị trí lưới lọc là sự cố vận hành rất hay gặp. Việc hiểu rõ nguyên nhân sẽ giúp các kỹ sư chủ động phòng ngừa:

• Không duy trì lịch bảo trì định kỳ: Đây là nguyên nhân hàng đầu. Nhiều nhà máy vận hành hệ thống cả năm trời mà không hề tháo nắp sục rửa lưới lọc. Cặn tích tụ lâu ngày đóng bánh cứng, bịt kín toàn bộ các lỗ thoát nước.

• Chọn sai kích thước mắt lưới (Mesh quá nhỏ): Lắp một bộ lọc 80 mesh vào đường ống dẫn nước sông thô chưa qua xử lý sẽ khiến lưới lọc bị nghẹt chỉ sau vài tiếng hoạt động do bùn đất bám kín.

• Lắp đặt sai chiều dòng chảy: Trên thân mỗi chiếc lọc Y luôn có mũi tên chỉ hướng dòng chảy. Nếu lắp ngược, lưu chất sẽ đi từ ngoài ống lưới vào trong, cặn bẩn bám ở mặt ngoài lưới và khi tháo nắp lọc ra, cặn sẽ đổ ngược lại vào đường ống phía sau.

Hệ quả nghiêm trọng nếu để lọc Y bị tắc:

Khi lưới lọc bị nghẹt, nó hoạt động như một chiếc van chặn đóng kín. Áp suất trước bộ lọc tăng vọt trong khi áp suất phía sau sụt giảm nghiêm trọng. Máy bơm phía sau rơi vào trạng thái thiếu nước, gây ra hiện tượng xâm thực (cavitation), làm nổ rỗ cánh bơm và có thể dẫn đến cháy động cơ do quá nhiệt. Đồng thời, toàn bộ dây chuyền sản xuất phía sau sẽ bị tê liệt do không đủ lưu lượng chất lưu cung cấp.

Lọc Y Được Dùng Trong Những Hệ Thống Nào?

Nhờ khả năng vận hành bền bỉ, thiết bị lọc cặn hình chữ Y có mặt trong hầu hết các góc công trình hạ tầng kỹ thuật:

• Hệ thống phòng cháy chữa cháy (Lọc Y PCCC): Thường sử dụng các dòng lọc Y gang sơn epoxy màu đỏ chuẩn lọc y pn16. Thiết bị được lắp ngay tại đầu hút của trạm bơm chữa cháy để ngăn chặn gạch, đá, rác trong bể nước ngầm lọt vào làm hỏng cánh bơm cao áp lúc có hỏa hoạn.

• Hệ thống điều hòa không khí trung tâm (HVAC): Lọc Y được lắp trên đường ống nước giải nhiệt (Cooling Water) và nước lạnh (Chilled Water) để bảo vệ các bộ trao đổi nhiệt dạng tấm (PHE) của Chiller không bị bám cặn, đảm bảo hiệu suất làm lạnh tối đa.

• Hệ thống hơi nóng công nghiệp (Steam): Sử dụng các dòng lọc y hơi nóng bằng thép hoặc inox 304 kết nôi mặt bích chịu được nhiệt độ trên $200^\circ\text{C}$. Bộ lọc giúp giữ lại các vảy rỉ sét khô trước khi hơi nước đi vào van giảm áp hoặc bẫy hơi (steam trap).

• Nhà máy thực phẩm, dược phẩm: Sử dụng y strainer inox vi sinh được đánh bóng bề mặt để dẫn sữa, nước trái cây, cồn y tế, đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm nghiêm ngặt nhất.

Khi Nào Bắt Buộc Phải Lắp Lọc Y?

Để tối ưu hóa chi phí mà vẫn đảm bảo an toàn, bạn cần nắm rõ những vị trí "vàng" bắt buộc phải có sự xuất hiện của bộ lọc đường ống:

1. Ngay trước cửa hút (Inlet) của mọi loại máy bơm: Để ngăn chặn mọi hạt vật chất rắn xâm nhập vào buồng bơm phá hủy cánh quạt và phớt.

2. Trước các loại van tự động (Van giảm áp, van điều khiển điện/khí nén): Các dòng van này chuyển động dựa trên các ty van và khe hở cơ khí rất nhỏ. Chỉ cần một hạt cát kẹt vào rãnh trượt, van sẽ bị bó cứng, mất hoàn toàn khả năng điều tiết tự động.

3. Trước đồng hồ đo lưu lượng và các thiết bị đo lường: Giúp giữ cho dòng chảy ổn định, không có tạp chất làm mài mòn các chi tiết quay bên trong đồng hồ nước, đảm bảo dữ liệu hiển thị chính xác.



Hướng Dẫn Lắp Đặt Lọc Y Đúng Kỹ Thuật

Hiệu suất hoạt động của van lọc y phụ thuộc rất lớn vào tư thế và quy trình lắp đặt trên đường ống. Hãy đảm bảo đội ngũ thi công tuân thủ nghiêm ngặt các nguyên tắc sau:

• Bước 1: Kiểm tra mũi tên hướng dòng chảy: Trước khi hàn hoặc siết bu-lông, hãy nhìn kỹ mũi tên đúc nổi trên thân van. Chiều mũi tên phải trùng tuyệt đối với chiều dịch chuyển của dòng lưu chất.

• Bước 2: Tư thế lắp đặt chuẩn:

  • Đối với đường ống nằm ngang (Horizontal): Bắt buộc phải lắp phần nhánh bầu lọc chữ Y hướng xuống phía dưới đất. Tư thế này đảm bảo khi cặn bị giữ lại sẽ rơi xuống đáy bầu lọc nhờ trọng lực, không cản trở dòng chảy chính.

  • Đối với đường ống thẳng đứng (Vertical): Bạn chỉ được phép lắp lọc Y khi dòng lưu chất có hướng đi từ trên xuống dưới. Tuyệt đối không lắp lọc Y trên trục ống đứng có dòng chảy đi từ dưới lên, vì khi dừng bơm, cặn bẩn sẽ tự động rơi ngược xuống đáy ống chứ không gom vào bầu lọc.

• Bước 3: Chừa không gian bảo trì: Khi định vị van, phải chừa một khoảng trống tối thiểu bằng chiều dài của bầu lọc phía dưới nắp để sau này có không gian rút lưới lọc ra ngoài vệ sinh.

• Bước 4: Làm sạch đường ống trước khi siết chặt: Sục rửa sạch mạt sắt, bụi bẩn trong ống trước khi lắp van. Khi siết mặt bích, hãy siết đối xứng các bu-lông theo hình ngôi sao để lực ép đều, tránh hiện tượng vênh mặt bích gây nứt vỡ thân van.

Checklist Chọn Mua Lọc Y Phù Hợp Cho Nhà Thầu

Để quá trình duyệt mua vật tư diễn ra nhanh chóng, tránh việc mua sai chủng loại phải đổi trả gây chậm tiến độ công trình, bạn hãy rà soát lại bảng checklist kỹ thuật dưới đây:

• Môi trường lưu chất là gì? (Nước sinh hoạt $\rightarrow$ Chọn Gang/Đồng; Hóa chất/Thực phẩm $\rightarrow$ Chọn Inox; Axit ăn mòn $\rightarrow$ Chọn Nhựa).

•  Áp lực tối đa của hệ thống là bao nhiêu? (Chọn chuẩn áp lực phù hợp: PN10, PN16, JIS 10K hoặc ANSI 150).

•  Nhiệt độ vận hành đỉnh là bao nhiêu? (Hơi nóng bắt buộc dùng Inox/Thép chịu nhiệt và gioăng làm kín bằng kim loại hoặc PTFE chất lượng cao).

•  Kích thước đường ống (DN) là bao nhiêu? (Đồng bộ kích thước lọc Y với ống, ví dụ: ống phi 60mm $\rightarrow$ Chọn lọc y dn50).

• Yêu cầu độ mịn của lưới lọc như thế nào? (Xác định số Mesh phù hợp: 20, 40 hay 80 mesh dựa trên độ nhạy cảm của thiết bị phía sau).

• Kiểu kết nối nào tối ưu cho không gian? (Đường ống dưới 2 inch chọn Nối ren; Trên 2 inch ưu tiên dùng Nối mặt bích).

Câu Hỏi Thường Gặp Về Lọc Y (FAQ)

Lọc Y dùng để làm gì?

Lọc Y dùng để lọc bỏ tự động các tạp chất rắn, rác, cát, vảy rỉ sét ra khỏi dòng chất lưu chuyển động trong đường ống, từ đó bảo vệ an toàn, chống kẹt, chống mài mòn cho máy bơm, van và đồng hồ đo.

Bao lâu thì nên tiến hành vệ sinh lưới lọc Y một lần?

Tần suất bảo trì hoàn toàn phụ thuộc vào độ sạch của môi trường. Với hệ thống nước sạch tuần hoàn, bạn chỉ cần kiểm tra mỗi 3–6 tháng. Tuy nhiên, với hệ thống nước thô đầu nguồn hoặc đường ống mới thi công, việc vệ sinh cần thực hiện định kỳ 1–2 tuần một lần trong tháng đầu tiên vận hành.

Lắp lọc Y có làm sụt giảm công suất của máy bơm không?

Có hiện tượng tụt áp nhẹ do lực cản của lưới lọc. Nếu bạn chọn đúng kích thước định danh đồng bộ với ống và chọn số Mesh phù hợp với lưu chất, mức giảm áp suất này nằm trong giới hạn cho phép và không gây ảnh hưởng đến công suất tổng thể của bơm.

Nên dùng lọc Y bằng inox hay bằng gang cho hệ thống PCCC?

Với hệ thống PCCC công nghiệp tiêu chuẩn, dòng lọc Y bằng gang (đúc sơn phủ epoxy đỏ) là lựa chọn tối ưu nhất vì nó vừa đảm bảo khả năng chịu áp lực cao (PN16), vừa giúp nhà thầu tiết kiệm tối đa chi phí đầu tư vật tư so với dòng inox đúc đắt đỏ.

Có thể lắp đặt lọc Y theo chiều dọc hướng dòng chảy đi từ dưới lên không?

Tuyệt đối không. Nếu lắp dòng chảy đi từ dưới lên trên trục đứng, cặn bẩn khi bị giữ lại sẽ tích tụ ở đoạn ống phía dưới van thay vì rơi vào bầu chứa cặn. Khi hệ thống dừng chảy, trọng lực sẽ khiến toàn bộ cặn bẩn đổ ngược lại nguồn cấp, làm mất hoàn toàn công năng của thiết bị.

Kết Luận: Chọn Đúng Lọc Y Giúp Tăng Tuổi Thọ Hệ Thống

Tóm lại, mặc dù chỉ là một phụ kiện cơ khí có kết cấu đơn giản và vận hành thầm lặng, lọc Y lại đóng vai trò như một lá chắn bảo vệ không thể thay thế cho mọi hệ thống đường ống công nghiệp. Việc đầu tư, lựa chọn đúng vật liệu chế tạo, kích thước mắt lưới phù hợp và tuân thủ quy trình lắp đặt chuẩn kỹ thuật chính là chìa khóa vàng giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí sửa chữa thiết bị, đồng thời triệt tiêu hoàn toàn rủi ro dừng máy đột xuất.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Lọc Y
