Màng bơm là gì? Phân loại, vật liệu và cách chọn đúng
Trong quá trình vận hành hệ thống, khi bơm màng đang hoạt động bình thường nhưng đột nhiên lưu lượng giảm, áp suất không ổn định hoặc bơm không hút được chất lỏng, một trong những nguyên nhân thường gặp là màng bơm bị mòn, nứt hoặc biến dạng. Việc thay thế phụ tùng này không đơn giản chỉ là chọn một sản phẩm có cùng kích thước, mà vật liệu của màng bơm màng bắt buộc phải tương thích hoàn toàn với tính chất chất lỏng, nhiệt độ, áp suất và điều kiện vận hành thực tế. Hiểu đúng cấu tạo, vật liệu và nguyên lý hoạt động sẽ giúp người dùng lựa chọn chính xác phụ tùng thay thế, hạn chế tối đa thời gian dừng máy và kéo dài tuổi thọ cho thiết bị.
Màng bơm là gì?

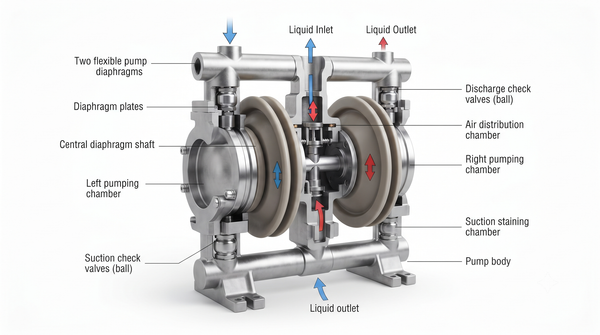

Màng bơm (hay còn gọi là diaphragm) là bộ phận đàn hồi nằm bên trong bơm màng, có nhiệm vụ chuyển động qua lại để tạo ra sự thay đổi thể tích trong buồng bơm, từ đó tạo ra lực hút và đẩy chất lỏng đi qua hệ thống van. Bộ phận này nằm trực tiếp trong buồng chứa, kết hợp nhịp nhàng với bi bơm, đế bi và van khí để thực hiện chu trình làm việc khép kín.
Vì phải tiếp xúc trực tiếp và liên tục với môi chất, màng đóng vai trò quyết định đến độ bền của toàn bộ thiết bị. Việc phân biệt rõ các thành phần như thân bơm, van khí, bi bơm và màng thay thế sẽ giúp quá trình bảo dưỡng diễn ra thuận lợi hơn mà không bị nhầm lẫn giữa các linh kiện kỹ thuật.
Nguyên lý hoạt động của màng bơm
Chu trình làm việc của phụ tùng bơm màng diễn ra tuần tự qua các bước cơ bản sau:
Bước 1: Bộ truyền động tác động lực làm màng dịch chuyển sang một phía.
Bước 2: Thể tích bên trong buồng bơm thay đổi, tạo ra một vùng chân không tương đối.
Bước 3: Van hút mở ra dưới tác động của chênh lệch áp suất, cho phép chất lỏng đi vào buồng bơm.
Bước 4: Màng chuyển động ngược lại theo chiều đối diện.
Bước 5: Thể tích buồng bơm giảm xuống, tạo ra áp suất đẩy chất lỏng ra ngoài qua đường van xả.
Bước 6: Chu trình này lặp lại liên tục để duy trì dòng chảy ổn định.
Để vận hành bền bỉ, màng bắt buộc phải có độ đàn hồi cao nhằm chịu được các chuyển động lặp lại liên tục hàng triệu chu kỳ mà vẫn duy trì độ kín khít tuyệt đối, không bị phá hủy bởi các tác động lý hóa từ môi trường chất lỏng.

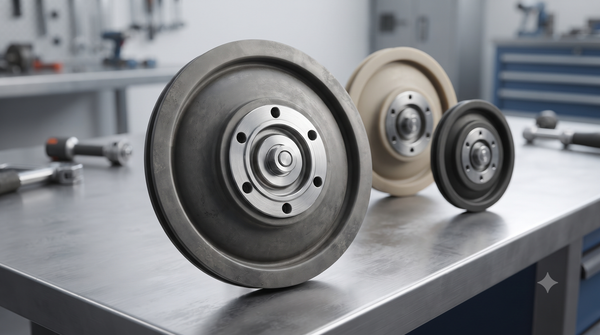

Các loại màng bơm phổ biến hiện nay
Việc lựa chọn vật liệu màng bơm phụ thuộc vào đặc tính kỹ thuật của từng loại chất lỏng công nghiệp.
Màng PTFE (Teflon): Sở hữu khả năng kháng hóa chất cực tốt, thường được ứng dụng trong môi trường hóa chất mạnh và phù hợp với hầu hết các loại dung dịch có tính ăn mòn cao.
Màng EPDM: Có khả năng chịu nước, hơi nước và một số môi trường hóa chất thông thường rất tốt, đồng thời sở hữu độ đàn hồi phù hợp cho nhiều ứng dụng công nghiệp đa dạng.
Màng NBR (Cao su nitrile): Làm việc hiệu quả với các loại dầu, mỡ công nghiệp và chất lỏng có chứa gốc dầu nhờ khả năng chống mài mòn cao.
Màng Santoprene: Đáp ứng tốt các yêu cầu về độ bền cơ học cao và khả năng làm việc lặp lại với tần suất lớn.
Các vật liệu khác: Tùy theo nhà sản xuất, người dùng có thể gặp các dòng màng làm từ FKM/Viton hoặc Neoprene.
Không có một loại vật liệu nào được xem là “tốt nhất” cho mọi trường hợp; việc lựa chọn phải dựa trên sự kết hợp giữa môi chất, nhiệt độ, áp suất và tần suất vận hành thực tế.
Thông số nào cần quan tâm khi chọn màng bơm?
Kích thước màng: Cần đối chiếu chính xác đường kính, kích thước lắp đặt, vị trí lỗ/ren và hình dạng tổng thể của màng cũ.
Vật liệu chế tạo: Phải đảm bảo tính tương thích hóa học tuyệt đối với môi chất cần bơm.
Model bơm: Tra cứu đúng mã model của nhà sản xuất là cách nhanh nhất để tìm ra phụ tùng thay thế tương thích.
Áp suất làm việc: Màng phải chịu được giới hạn áp suất tối đa của hệ thống.
Nhiệt độ môi chất: Nhiệt độ thực tế ảnh hưởng trực tiếp đến tuổi thọ và độ bền của vật liệu đàn hồi.
Tần suất vận hành: Bơm hoạt động liên tục sẽ tạo ra số chu kỳ uốn gập lớn hơn nhiều so với hệ thống chạy gián đoạn.
Đặc tính chất lỏng: Cần xác định rõ dung dịch là hóa chất, dung môi, dầu, nước sạch, nước thải chứa hạt rắn hay chất lỏng có tính ăn mòn mạnh.
Vì sao phải chọn đúng vật liệu màng bơm?
Một chiếc màng có kích thước hoàn toàn trùng khớp nhưng vật liệu lại không tương thích với hóa chất sẽ nhanh chóng xảy ra hiện tượng trương nở, chai cứng, xuất hiện vết nứt, mất đi độ đàn hồi vốn có, dẫn đến rách màng và giảm tuổi thọ nghiêm trọng. Ngược lại, việc đầu tư đúng loại màng bơm chính hãng với vật liệu phù hợp sẽ giúp gia tăng độ bền, giảm thiểu thời gian dừng máy, hạn chế tối đa rò rỉ độc hại, duy trì hiệu suất hoạt động ổn định và tiết kiệm chi phí bảo dưỡng định kỳ. Công thức tư duy tối ưu trong lựa chọn là: Môi chất $\rightarrow$ Nồng độ $\rightarrow$ Nhiệt độ $\rightarrow$ Áp suất $\rightarrow$ Tần suất $\rightarrow$ Vật liệu màng.
Dấu hiệu màng bơm bị hỏng hoặc cần thay thế
Lưu lượng chất lỏng đầu ra giảm sút rõ rệt so với định mức.
Bơm hoạt động bấp bênh, không ổn định hoặc mất khả năng hút chất lỏng.
Áp suất làm việc ở đầu xả sụt giảm bất thường.
Xuất hiện hiện tượng rò rỉ chất lỏng ra bên ngoài hoặc chất lỏng lọt vào khoang khí nén.
Thiết bị phát ra tiếng ồn hoặc rung động lớn hơn bình thường.
Kiểm tra trực quan thấy màng xuất hiện các vết nứt, phồng rộp, chai cứng hoặc biến dạng hình học.
Khi màng không còn giữ được độ kín khít, thể tích buồng bơm sẽ thay đổi sai lệch, làm giảm khả năng tạo áp suất và chân không, kéo theo sự sụt giảm toàn diện của hiệu suất bơm.
Màng bơm được sử dụng trong những loại bơm nào?
Bơm màng khí nén: Thiết bị sử dụng năng lượng khí nén phổ biến trong các nhà máy công nghiệp.
Bơm màng chạy điện: Dòng bơm ứng dụng cơ cấu motor điện kết hợp hộp số để chuyển động màng.
Hệ thống định lượng: Một số dòng bơm định lượng chính xác cũng sử dụng cơ cấu màng linh hoạt.
Thiết bị bơm hóa chất: Chuyên dùng trong việc chiết rót và vận chuyển dung dịch độc hại.
Hệ thống công nghiệp tổng hợp: Vận chuyển chất lỏng trong các dây chuyền sản xuất quy mô lớn.
Tùy theo từng lĩnh vực như hóa chất, thực phẩm, dược phẩm, sơn – mực in hay xử lý nước, yêu cầu về tiêu chuẩn vệ sinh và khả năng kháng ăn mòn của màng sẽ có sự khác biệt rõ rệt.
Những sai lầm thường gặp khi mua màng bơm thay thế
Chỉ chọn theo kích thước: Kích thước cơ khí giống nhau chưa chắc đã đảm bảo độ tương thích về vật liệu và khả năng chịu lực.
Bỏ qua yếu tố vật liệu: Đây là nguyên nhân hàng đầu khiến màng mới thay thế bị phá hủy chỉ sau một thời gian ngắn.
Không cung cấp model bơm: Việc thiếu thông tin về model khiến việc đối chiếu phụ tùng chính xác gặp nhiều khó khăn.
Ham rẻ mua sản phẩm trôi nổi: Tiết kiệm chi phí ban đầu nhưng lại làm tăng vọt chi phí dừng máy, sửa chữa và thay thế liên tục.
Không tìm nguyên nhân gốc rễ: Nếu màng liên tục bị rách, cần kiểm tra lại áp suất, nhiệt độ, hóa chất, hệ thống van và điều kiện vận hành thực tế thay vì chỉ thay màng mới.
Checklist chọn màng bơm thay thế đúng loại
Trước khi tiến hành đặt mua phụ tùng, hãy kiểm tra kỹ các tiêu chí sau:
Thương hiệu và model bơm chính xác
Kích thước màng (đường kính, lỗ bu-lông)
Vật liệu chế tạo màng (PTFE, EPDM, NBR...)
Đặc tính môi chất cần bơm
Nồng độ hóa chất cụ thể
Nhiệt độ làm việc tối đa và tối thiểu
Áp suất vận hành của hệ thống
Lưu lượng yêu cầu thực tế
Tần suất vận hành của thiết bị
Mã phụ tùng kỹ thuật (Part number nếu có)
Hình ảnh thực tế của màng cũ cần thay
Quy trình lựa chọn chuẩn gồm các bước: Xác định model bơm $\rightarrow$ Tra cứu mã màng tương thích $\rightarrow$ Kiểm tra vật liệu $\rightarrow$ Đối chiếu kích thước $\rightarrow$ Rà soát điều kiện nhiệt độ/áp suất $\rightarrow$ Xác nhận tính chất môi chất trước khi đặt hàng.
Lưu ý khi lắp đặt và sử dụng màng bơm
Ngắt hoàn toàn nguồn cấp khí nén hoặc nguồn điện trước khi tiến hành tháo lắp bơm.
Xả toàn bộ áp suất dư trong đường ống và buồng bơm để đảm bảo an toàn.
Vệ sinh sạch sẽ bề mặt bích lắp đặt và các khoang tiếp xúc.
Lắp đặt màng đúng chiều, đúng vị trí khớp với các gờ định vị của thân bơm.
Tuyệt đối không sử dụng các dụng cụ sắc nhọn có thể làm trầy xước hoặc thủng bề mặt màng.
Siết các đai ốc và bu-lông theo đúng lực siết và thứ tự hướng dẫn của nhà sản xuất.
Kiểm tra kỹ độ kín và hiện tượng rò rỉ sau khi hoàn tất lắp ráp.
Vận hành trong giới hạn cho phép về nhiệt độ và áp suất, đồng thời theo dõi định kỳ tình trạng của màng.
Câu hỏi thường gặp về màng bơm
1. Màng bơm là gì?
Màng bơm là bộ phận đàn hồi đóng vai trò chuyển động qua lại trong buồng bơm để thay đổi thể tích, tạo ra áp suất hút và đẩy chất lỏng đi qua hệ thống van.
2. Màng bơm làm bằng vật liệu gì?
Tùy thuộc vào ứng dụng thực tế và môi chất cần bơm, màng có thể được chế tạo từ PTFE, EPDM, NBR, Santoprene, FKM và các loại vật liệu đàn hồi kỹ thuật chuyên dụng khác.
3. Khi nào cần thay màng bơm?
Người dùng nên tiến hành kiểm tra và thay thế màng ngay khi nhận thấy các dấu hiệu như nứt rách, biến dạng, rò rỉ chất lỏng, lưu lượng sụt giảm hoặc bơm hoạt động kém ổn định.
4. Có thể dùng màng bơm khác hãng không?
Trong một số trường hợp có thể sử dụng nếu linh kiện đáp ứng chính xác yêu cầu về kích thước, cấu trúc, vật liệu và khả năng tương thích với model bơm. Tuy nhiên, việc ưu tiên sử dụng phụ tùng đúng chuẩn luôn được khuyến khích.
5. Làm sao chọn màng bơm phù hợp?
Bạn cần xác định rõ model bơm, kích thước cơ khí, vật liệu, đặc tính môi chất, nhiệt độ cùng áp suất làm việc để lựa chọn được loại màng tương thích nhất.
Việc lựa chọn đúng loại màng bơm đóng vai trò cốt lõi trong việc duy trì hiệu suất làm việc và độ bền bỉ của toàn bộ hệ thống. Màng không chỉ là một linh kiện nhỏ mà còn trực tiếp tham gia vào chu trình hút – đẩy của thiết bị. Do đó, người vận hành tuyệt đối không nên chọn mua phụ tùng chỉ dựa vào kích thước bề ngoài, mà cần đặc biệt chú trọng đến vật liệu chế tạo, khả năng kháng hóa chất và model bơm cụ thể.
