Măng Sông Mặt Bích: Giải Pháp Kết Nối Linh Hoạt Và Chắc Chắn Cho Đường Ống

Bạn đang đứng trước một bài toán kỹ thuật: Cần nối hai đoạn ống hoặc kết nối ống vào thiết bị công nghiệp nhưng yêu cầu phải đảm bảo tháo lắp dễ dàng để bảo trì định kỳ. Nếu chọn phương pháp nối ren truyền thống, rủi ro rò rỉ dưới áp lực cao là rất lớn. Ngược lại, nếu chọn phương pháp nối hàn, hệ thống sẽ cực kỳ chắc chắn nhưng khi cần vệ sinh hay thay thế van, bơm, bạn buộc phải cắt ống, gây tốn kém thời gian và chi phí.

Giải pháp tối ưu nhất lúc này chính là sử dụng măng sông mặt bích. Đây được coi là một giải pháp "lai" thông minh, kết hợp giữa sự linh hoạt của măng sông và độ bền bỉ, kín khít của kết nối mặt bích. Việc hiểu rõ và ứng dụng đúng măng sông mặt bích không chỉ giúp hệ thống vận hành ổn định mà còn là chìa khóa để tối ưu hóa quy trình bảo dưỡng lâu dài.

Măng sông mặt bích là gì?

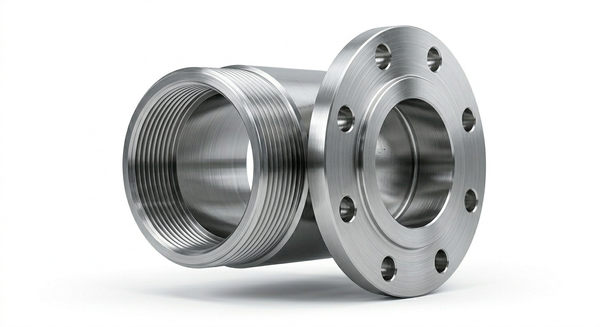

Trong ngành vật tư đường ống, măng sông mặt bích (thường được gọi là Flange Adapter hoặc Flange Coupling) là một loại phụ kiện đặc biệt có thiết kế hai đầu không đồng nhất. Một đầu của phụ kiện này có dạng măng sông (ống lồng) dùng để kết nối trực tiếp với đầu ống, và đầu còn lại là một mặt bích (flange) tiêu chuẩn để kết nối với các thiết bị hoặc mặt bích đối ứng khác.

Măng sông mặt bích là phụ kiện đường ống kết hợp giữa măng sông (dùng để nối ống bằng phương pháp hàn hoặc ren) và mặt bích (flange), giúp tạo ra một liên kết chắc chắn, chịu áp tốt đồng thời cho phép tháo lắp nhanh chóng khi cần bảo trì thiết bị.

Đặc điểm nổi bật của loại phụ kiện này là khả năng chuyển đổi kiểu kết nối, giúp kỹ sư linh hoạt hơn trong việc thiết kế các đoạn ống có thể tách rời mà không làm suy yếu cấu trúc tổng thể của hệ thống.

Nguyên lý hoạt động của măng sông mặt bích

Nguyên lý hoạt động của măng sông mặt bích dựa trên sự kết hợp của hai cơ chế giữ dòng chảy:

1. Đầu măng sông: Sẽ được kết nối cố định với đường ống chính. Tùy theo vật liệu, đầu này có thể được nối bằng phương pháp hàn (đối với ống thép, inox) hoặc nối bằng gioăng cao su siết chặt (đối với ống nhựa HDPE, gang).

2. Đầu mặt bích: Sẽ được ép sát vào mặt bích của van, máy bơm hoặc một đoạn ống khác. Hai mặt phẳng này được kẹp chặt bởi hệ thống bu-lông và đai ốc, với một vòng đệm làm kín (gasket) ở giữa.

Bản chất kỹ thuật: Đây là giải pháp trung gian giữa kết nối cố định (hàn) và kết nối tháo lắp (flange). Nó giúp triệt tiêu các ứng suất rung động và cho phép sai số nhất định trong quá trình lắp đặt đường ống dài, điều mà các loại măng sông thông thường không làm được.

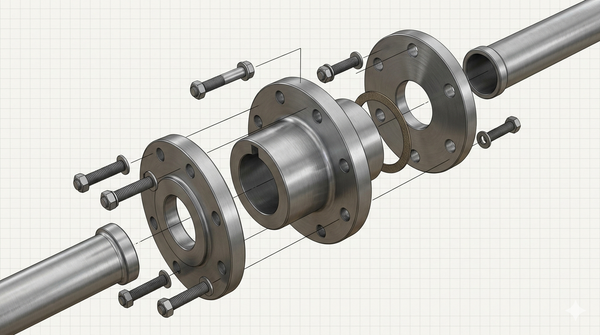

Cấu tạo của măng sông mặt bích

Một bộ măng sông mặt bích chất lượng cao thường được cấu thành từ các bộ phận chính sau:

• Thân măng sông: Phần ống rỗng dùng để bao quanh đầu ống chính.

• Mặt bích (Flange Plate): Đĩa kim loại có các lỗ bu-lông, được gia công theo các tiêu chuẩn quốc tế.

• Lỗ bu-lông: Vị trí để luồn bu-lông kết nối, số lượng lỗ tùy thuộc vào kích thước và áp lực (PN10, PN16...).

• Bề mặt làm kín: Phần tiếp xúc trực tiếp với gioăng, thường được gia công nhẵn hoặc có gờ nhô (RF) để tăng độ kín.

Vật liệu phổ biến:

• Thép Carbon: Chịu lực tốt, dùng phổ biến trong hệ thống PCCC, cấp nước.

• Inox (304, 316): Chống ăn mòn tuyệt vời, dùng trong hóa chất và thực phẩm.

• Nhựa (HDPE, PVC): Trọng lượng nhẹ, dùng cho các đường ống dẫn nước thải, tưới tiêu.

Phân loại măng sông mặt bích

Để lựa chọn đúng loại phụ kiện cho dự án, bạn cần phân loại dựa trên 3 tiêu chí cốt lõi:

1. Theo kiểu kết nối đầu măng sông:

• Ren + Flange: Một đầu vặn ren vào ống, một đầu bắt bu-lông. Dùng cho ống kích thước nhỏ.

• Hàn + Flange: Một đầu hàn trực tiếp vào ống, thường dùng cho hệ thống áp suất cao.

• Siết cơ học (EE/BE): Dùng gioăng cao su và vòng siết để giữ ống nhựa hoặc ống gang mà không cần hàn.

2. Theo vật liệu:

• Gang cầu/Gang xám: Phổ biến trong ngành nước nhờ độ bền và giá thành rẻ.

• Inox: Dùng trong môi trường khắc nghiệt. [Chèn link: Báo giá măng sông mặt bích inox].

3. Theo tiêu chuẩn mặt bích:

• DIN (Đức): Phổ biến tại Việt Nam.

• ANSI (Mỹ): Dùng trong dầu khí, hóa chất.

• JIS (Nhật Bản): Thường gặp trong các thiết bị nhập khẩu từ Á Đông.

Thông số kỹ thuật cần quan tâm

Khi đặt hàng măng sông mặt bích, sai lệch thông số sẽ dẫn đến việc không thể lắp đặt. Bạn cần cung cấp chính xác:

Nếu bạn dùng măng sông mặt bích cho ống nhựa HDPE, hãy chú ý đến chỉ số SDR của ống để chọn đầu măng sông có kích thước phù hợp nhất.

So sánh măng sông mặt bích với măng sông thường

Việc nhầm lẫn giữa hai loại này có thể gây ra lãng phí hoặc lỗi hệ thống nghiêm trọng:

Tại sao nên dùng măng sông mặt bích?

Trong các hệ thống cần tháo lắp định kỳ để vệ sinh lưới lọc, bảo trì máy bơm hoặc thay thế van điều khiển, măng sông mặt bích là giải pháp không có đối thủ. Nó cho phép bạn tách rời một đoạn ống chỉ trong vài phút mà không ảnh hưởng đến cấu trúc các đoạn ống lân cận.

Bên cạnh đó, nó giúp giảm thiểu các sai số về chiều dài đường ống trong quá trình thi công thực tế. Nhờ khoảng hở linh hoạt ở đầu măng sông, kỹ sư có thể điều chỉnh vị trí mặt bích sao cho khớp hoàn toàn với thiết bị mà không cần phải đo đạc chính xác đến từng milimet như phương pháp hàn cứng.

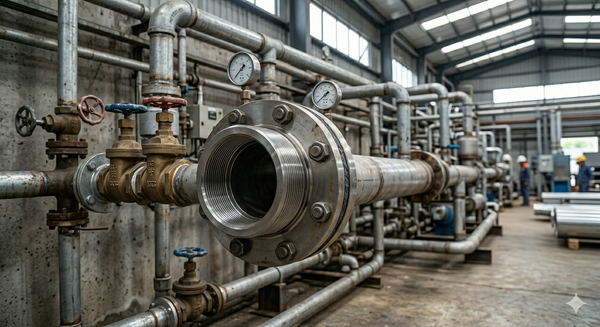

Măng sông mặt bích dùng ở đâu?

Nhờ tính đa năng, phụ kiện này xuất hiện dày đặc trong:

• Hệ thống xử lý nước sạch & nước thải: Kết nối các máy bơm công suất lớn với đường ống chính.

• Hệ thống PCCC: Dùng tại các cụm van báo động (Alarm Valve) và trạm bơm.

• Ngành hóa chất & dầu khí: Sử dụng các loại măng sông inox để dẫn lưu chất ăn mòn.

• Nhà máy thực phẩm: Nơi yêu cầu tháo lắp đường ống thường xuyên để vệ sinh khử trùng.

Khi nào cần dùng măng sông mặt bích?

Bạn nên ưu tiên sử dụng phụ kiện này trong các trường hợp sau:

1. Khi cần kết nối đường ống nhựa (HDPE/PVC) vào các loại van gang mặt bích.

2. Tại các vị trí ống xuyên tường hoặc ống chịu rung động từ máy bơm.

3. Ở những đoạn ống dự phòng cần tháo mở để kiểm tra định kỳ bên trong lòng ống.

4. Khi lắp đặt các thiết bị đo lưu lượng (đồng hồ nước) yêu cầu đoạn ống thẳng và tháo lắp dễ dàng.

Sai lầm thường gặp khi sử dụng

• Chọn sai tiêu chuẩn mặt bích: Ví dụ mặt bích tiêu chuẩn DIN lắp vào thiết bị tiêu chuẩn ANSI sẽ lệch lỗ bu-lông.

• Không sử dụng gioăng làm kín: Gây rò rỉ ngay lập tức khi chạy thử áp lực.

• Siết bu-lông không đều: Dẫn đến vênh mặt phẳng bích, gây xì lưu chất và làm hỏng gioăng.

Hậu quả: Rò rỉ lưu chất gây thất thoát tài chính, sụt giảm áp suất hệ thống và tốn kém chi phí nhân công để khắc phục lại từ đầu.

HƯỚNG DẪN / CHECKLIST KỸ THUẬT

Cách chọn măng sông mặt bích đúng kỹ thuật

Để tránh việc mua nhầm hàng không sử dụng được, hãy thực hiện theo checklist sau:

• [ ] Xác định đường kính DN: Phải khớp với đường kính ngoài của ống đang dùng.

• [ ] Chọn tiêu chuẩn Flange: Đối chiếu với mặt bích của van/thiết bị đang có (DIN, JIS hay ANSI).

• [ ] Vật liệu: Inox cho hóa chất, gang cho nước, thép cho áp lực cao.

• [ ] Xác định kiểu kết nối: Cần nối hàn hay nối siết cơ học?

Lưu ý khi lắp đặt măng sông mặt bích

1. Làm sạch: Vệ sinh kỹ đầu ống và bề mặt làm kín của mặt bích trước khi lắp.

2. Đặt gioăng: Luôn sử dụng gioăng mới, đảm bảo gioăng nằm đồng tâm với lỗ ống.

3. Siết bu-lông: Siết theo hình sao (đối xứng) để lực ép phân bổ đều. Đừng siết quá chặt một con bu-lông ngay từ đầu. [Chèn link: Video hướng dẫn lắp đặt măng sông mặt bích].

4. Kiểm tra: Tiến hành thử áp tĩnh để kiểm tra độ kín của cả đầu măng sông và đầu mặt bích.

Bảo trì & sử dụng bền bỉ

• Kiểm tra định kỳ: Khoảng 6-12 tháng nên kiểm tra độ chặt của bu-lông, nhất là ở các hệ thống có rung động.

• Thay gioăng: Gioăng cao su sẽ bị lão hóa theo thời gian, nên thay thế ngay khi thấy có dấu hiệu thấm nước nhẹ.

• Chống gỉ: Với loại thép hoặc gang, cần sơn phủ lại các vị trí bị trầy xước để tránh gỉ sét ăn mòn sâu vào thân phụ kiện.

FAQ - NHỮNG CÂU HỎI THƯỜNG GẶP

1. Măng sông mặt bích có chịu được áp suất cao không?

→ Có. Các loại làm bằng thép hoặc gang đúc tiêu chuẩn PN16, PN25 có thể chịu được áp suất rất lớn, phù hợp cho cả nhà máy công nghiệp và tòa nhà cao tầng.

2. Có thể thay thế măng sông mặt bích bằng măng sông thường không?

→ Không nên nếu vị trí đó cần tháo lắp thường xuyên. Măng sông thường không có mặt bích, do đó việc tháo rời thiết bị sẽ cực kỳ khó khăn.

3. Tại sao khi lắp măng sông mặt bích vào van vẫn bị rò rỉ?

→ Nguyên nhân phổ biến nhất là do bạn chưa đặt gioăng (gasket) ở giữa hai mặt bích hoặc siết bu-lông không đều tay gây vênh.

4. Dùng măng sông mặt bích cho nước sinh hoạt có an toàn không?

→ Rất an toàn. Nếu dùng cho nước sạch, bạn nên chọn loại bằng inox hoặc gang có phủ sơn epoxy tiêu chuẩn thực phẩm.

5. Lắp đặt măng sông mặt bích có cần thợ chuyên môn không?

→ Lắp đặt không khó nhưng đòi hỏi sự tỉ mỉ trong việc chọn tiêu chuẩn và siết bu-lông. Nếu là hệ thống áp lực cao, bạn nên có kỹ thuật viên giám sát.

KẾT LUẬN

Măng sông mặt bích chính là "gạch nối" hoàn hảo cho những hệ thống đường ống hiện đại đề cao tính bền vững và khả năng bảo trì linh hoạt. Bằng cách kết hợp ưu điểm của cả hai kiểu kết nối, phụ kiện này giúp loại bỏ những khó khăn trong việc lắp đặt và sửa chữa thiết bị công nghiệp. Đừng để một lựa chọn sai lầm về phụ kiện làm ảnh hưởng đến tiến độ và chất lượng của cả công trình.
