Mặt Bích 140: Giải Mã Kích Thước Và Cách Chọn Chuẩn Kỹ Thuật

Trong quá trình thiết kế và thi công hệ thống đường ống, cụm từ "mặt bích 140" thường xuyên xuất hiện trong các bản vẽ hoặc yêu cầu đặt hàng. Tuy nhiên, đây lại là một trong những điểm gây nhầm lẫn nhất đối với các kỹ sư trẻ hoặc đơn vị thu mua.

Sự lúng túng thường xoay quanh câu hỏi: "140" ở đây là DN140 hay là phi 140 (Ø140)? Kích thước thực tế của các lỗ bulong và độ dày là bao nhiêu? Việc hiểu sai thông số này không chỉ dẫn đến hậu quả "râu ông nọ cắm cằm bà kia" – không lắp vừa ống – mà còn tiềm ẩn nguy cơ rò rỉ, mất an toàn cho toàn bộ hệ thống áp lực cao.

Bài viết này sẽ giúp bạn bóc tách mọi khía cạnh kỹ thuật của mặt bích 140, giúp bạn chọn đúng thiết bị ngay từ lần đầu tiên.

1. Mặt bích 140 là gì?

Mặt bích (Flange) là phụ kiện cơ khí có hình dạng đĩa tròn (hoặc vuông), dùng để kết nối các đoạn ống với nhau, hoặc kết nối ống với van, máy bơm, bình áp lực và các thiết bị ngoại vi khác.

Khi nhắc đến con số "140", chúng ta cần phân định rõ hai ngữ cảnh kỹ thuật:

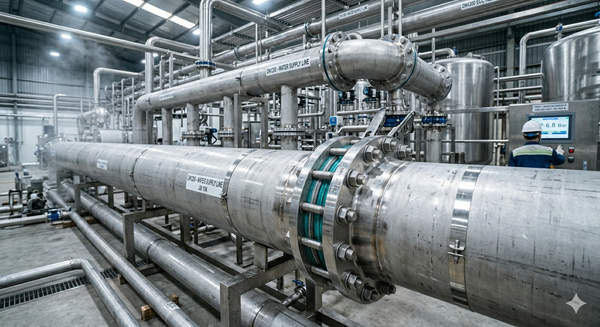

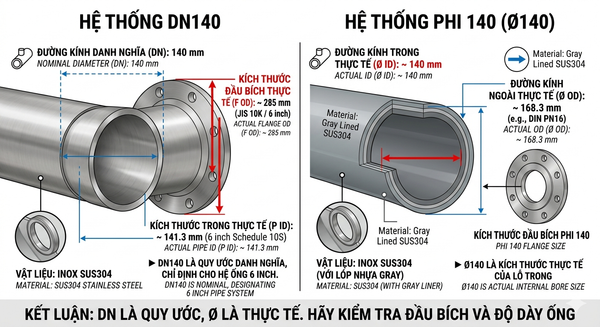

• Trường hợp 1 (Hệ DN): DN140 là đường kính danh nghĩa (Nominal Diameter). Tuy nhiên, trong các tiêu chuẩn phổ biến như JIS hay DIN, bước nhảy thường là DN125 rồi lên thẳng DN150. Vì vậy, DN140 thường xuất hiện trong các tiêu chuẩn phi tiêu chuẩn hoặc quy ước riêng của một số nhà máy.

• Trường hợp 2 (Hệ Phi - Ø): Thường ám chỉ mặt bích dùng cho ống phi 140 (Ø140). Đây là kích thước đường kính ngoài thực tế của ống nhựa (như PVC, HDPE) hoặc một số dòng ống thép đặc thù.

Nhấn mạnh: Bạn tuyệt đối không được nhầm lẫn giữa đường kính ngoài của ống và đường kính danh nghĩa của mặt bích. Hãy luôn đối chiếu với tiêu chuẩn (JIS, DIN, ANSI, BS) trước khi xuống tiền.

2. Nguyên lý hoạt động của mặt bích

Mặt bích vận hành dựa trên nguyên lý kết nối cưỡng bức và làm kín bề mặt.

1. Kết nối: Hai mặt bích được áp sát vào nhau, cố định thông qua hệ thống bulong và đai ốc xuyên qua các lỗ đục sẵn trên thân bích.

2. Làm kín: Giữa hai bề mặt tiếp xúc luôn có một lớp gioăng (Gasket) bằng cao su, PTFE hoặc chì. Khi siết chặt bulong, gioăng bị nén lại, điền đầy các khe hở li ti, ngăn chặn chất lỏng hoặc khí thoát ra ngoài.

Ưu điểm vượt trội:

• Khả năng tháo lắp cực kỳ linh hoạt so với mối nối hàn.

• Thuận tiện cho công tác bảo trì, vệ sinh đường ống định kỳ.

• Chịu được rung động và áp suất tốt hơn các dạng nối ren thông thường ở kích thước lớn.

3. Phân tích kỹ thuật chuyên sâu

Thông số kỹ thuật mặt bích 140

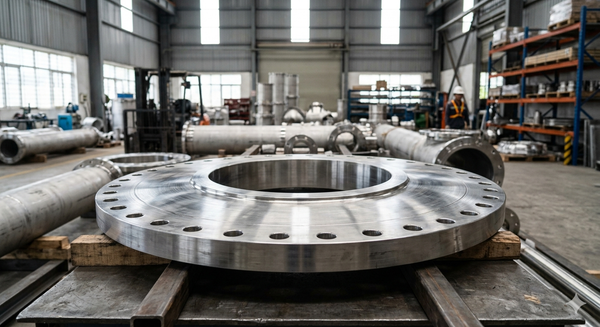

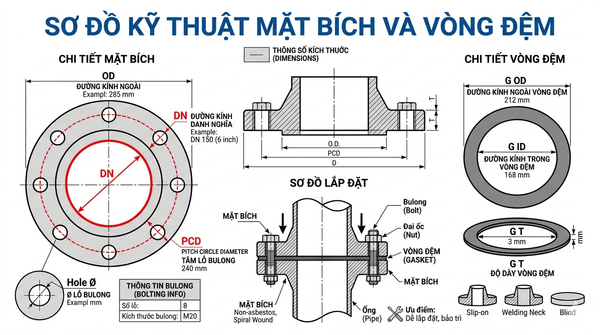

Để xác định một mặt bích 140 chuẩn, kỹ sư cần nắm chắc các thông số "vàng" sau:

• Đường kính trong (ID): Phải vừa vặn với đường kính ngoài của ống (ví dụ Ø140mm).

• Đường kính ngoài mặt bích (OD): Tổng chiều rộng của đĩa bích.

• Số lỗ bulong: Thường là 4, 8 hoặc 12 lỗ tùy theo tiêu chuẩn và áp lực.

• Tâm lỗ bulong (PCD): Khoảng cách giữa tâm của hai lỗ đối diện – đây là thông số quyết định hai mặt bích có lắp khớp với nhau hay không.

• Áp lực làm việc: Ký hiệu là PN (PN10, PN16, PN25...) hoặc Class (150LB, 300LB...).





Bảng thông số tham khảo (Mặt bích cho ống Ø141.3 - Tương đương DN125)

Phân loại mặt bích 140 phổ biến

Tùy vào vị trí lắp đặt và áp suất hệ thống, mặt bích được chia thành các kiểu dáng sau:

1. Mặt bích hàn cổ (Weld Neck - WN): Có phần cổ dài để hàn trực tiếp vào ống. Kiểu này chịu áp lực và nhiệt độ cực tốt do ứng suất được phân bổ đều.

2. Mặt bích trượt (Slip-on - SO): Ống được đút vào trong lỗ mặt bích rồi hàn cả mặt trong lẫn mặt ngoài. Dễ lắp đặt, giá rẻ, dùng cho áp suất trung bình.

3. Mặt bích mù (Blind Flange): Không có lỗ ở giữa, dùng để đóng kín đầu ống hoặc ngăn dòng chảy tạm thời.

4. Mặt bích ren (Threaded): Kết nối bằng ren, không cần hàn, thường dùng cho các hệ thống dễ cháy nổ hoặc khu vực hạn chế hàn xì.

So sánh vật liệu: Inox, Thép hay Nhựa?

Lựa chọn vật liệu là bài toán cân bằng giữa chi phí và tuổi thọ công trình:

4. Ứng dụng và sai lầm thực tế

Mặt bích 140 dùng trong trường hợp nào?

Với kích thước tầm trung, mặt bích này thường xuất hiện trong:

• Trục chính hệ thống PCCC của các tòa nhà cao tầng.

• Đường ống dẫn nước thải trong các khu công nghiệp.

• Hệ thống dẫn khí nén trung tâm.

• Kết nối các van cổng, van bướm kích thước DN125/DN150 vào đường ống Ø140.

Sai lầm thường gặp:

• "Mua bừa": Mua mặt bích tiêu chuẩn JIS nhưng lại lắp vào hệ thống tiêu chuẩn DIN. Kết quả: Số lỗ bulong có thể giống nhưng khoảng cách tâm lỗ (PCD) lệch nhau vài mm, không thể xuyên bulong qua được.

• Bỏ qua áp lực: Lắp bích PN10 vào đường ống có áp suất vận hành 12 Bar, dẫn đến biến dạng mặt bích và nổ gioăng.





5. Hướng dẫn chọn và lắp đặt chuẩn xác

Checklist chọn mặt bích:

• [ ] Xác định chính xác đường kính ngoài của ống (là 140mm hay bao nhiêu?).

• [ ] Kiểm tra tiêu chuẩn hệ thống đang dùng (JIS 10K, DIN PN16...).

• [ ] Chọn vật liệu tương ứng với môi trường lưu chất.

• [ ] Xác định kiểu kết nối (hàn hay lắp ren).

Lưu ý khi lắp đặt:

1. Siết lực đối xứng: Luôn siết bulong theo hình sao (đối diện nhau) để đảm bảo mặt bích ép đều xuống gioăng, tránh hiện tượng vênh mặt bích gây rò rỉ.

2. Kiểm tra độ đồng tâm: Đảm bảo hai đầu ống không bị lệch trước khi siết bulong để tránh tạo ứng suất dư lên mối nối.

6. FAQ - Những câu hỏi thường gặp

1. Mặt bích 140 có phải là DN140 không?

Không hẳn. Thông thường "140" ám chỉ dùng cho ống phi 140mm. Trong kỹ thuật chuẩn, bạn nên check xem đó là DN125 hay DN150 tùy theo hệ tiêu chuẩn.

2. Kích thước thực tế của mặt bích 140 là bao nhiêu?

Nó phụ thuộc hoàn toàn vào tiêu chuẩn (JIS, DIN...). Ví dụ mặt bích Ø140 chuẩn JIS 10K sẽ có đường kính ngoài khoảng 250mm.

3. Nên chọn inox hay thép?

Nếu hệ thống dẫn nước sạch hoặc hóa chất, hãy chọn Inox. Nếu là hệ thống nước chữa cháy thông thường, mặt bích thép mạ kẽm là đủ để tối ưu chi phí.

Kết luận

Việc hiểu đúng về mặt bích 140 không chỉ giúp bạn tiết kiệm thời gian, tiền bạc mà còn khẳng định sự chuyên nghiệp trong kỹ thuật thi công. Một sai sót nhỏ về thông số PCD hay tiêu chuẩn cũng có thể làm trì trệ cả một hệ thống lớn.

Bạn vẫn còn băn khoăn về kích thước mặt bích cho công trình của mình?

 Bạn cần báo giá mặt bích inox/thép 140 với số lượng lớn?

Hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật miễn phí và nhận báo giá chính xác nhất trong 5 phút!
