Mặt bích 90: Phụ kiện chuyển hướng đường ống và tối ưu hiệu suất bảo trì

Vì sao hệ thống đường ống cần sử dụng mặt bích 90?

Trong thiết kế hạ tầng kỹ thuật và cơ điện nhà máy, một tình huống thực tế luôn xảy ra là mạng lưới đường ống cần đổi hướng 90 độ để bo theo kết cấu kiến trúc văn phòng hoặc kết nối vào các cụm máy trung tâm. Tại những phân đoạn hiểm yếu này, hệ thống luôn yêu cầu khả năng tháo lắp bảo trì nhanh để xử lý sự cố hoặc vệ sinh định kỳ mà không làm ảnh hưởng đến các trục ống xương sống.

Tuy nhiên, nếu không tính toán kỹ phương thức liên kết, hệ thống sẽ đối mặt với những vấn đề thường gặp như rò rỉ tại vị trí chuyển hướng do ứng suất bẻ góc lớn hoặc cực kỳ khó bảo trì khi dùng mối hàn cố định. Mối hàn chết tuy chắc chắn nhưng khi cần sửa chữa, kỹ sư phải cắt bỏ toàn bộ phân đoạn ống, gây lãng phí vật tư và tốn thời gian dừng vận hành. Để khắc phục triệt để bất cập này, mặt bích 90 chính là giải pháp thay thế hoàn hảo. Sự tích hợp giữa lòng co bo góc dốc mượt và liên kết bu-lông giúp co 90 mặt bích kết nối đường ống chắc chắn, linh hoạt, triệt tiêu nguy cơ rỉ nước và hỗ trợ công tác duy tu thiết bị diễn ra nhanh chóng. Sở hữu các phụ kiện mặt bích chuẩn kỹ thuật là chìa khóa giúp hạ tầng nhà máy vận hành bền bỉ theo thời gian.

Mặt bích 90 là gì?

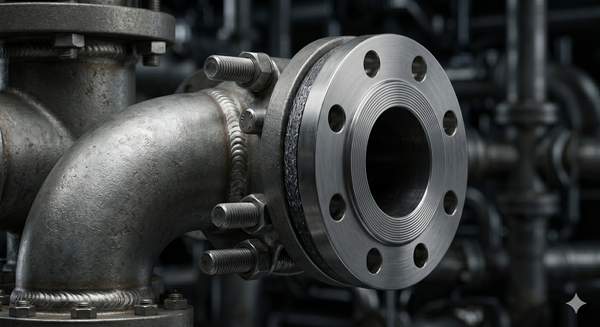

Mặt bích 90 (hay còn gọi là elbow flange 90) là loại phụ kiện đường ống công nghiệp có cấu trúc dạng uốn cong góc vuông, dùng để chuyển hướng dòng chảy lưu chất một góc đúng 90 độ và liên kết với các đoạn ống hoặc thiết bị ngoại vi thông qua hai đầu mặt bích gắn liền.

Về mặt cấu tạo, một bộ co nối mặt bích tiêu chuẩn bao gồm ba thành phần không thể tách rời: phần thân co bo góc 90 độ đúc thuôn dốc, hai đĩa mặt bích định hình có đục sẵn lỗ bu-lông ở hai đầu, và bộ phụ kiện phụ trợ gồm bulong chịu lực đi kèm gioăng làm kín (gasket) đặt ở giữa hai mặt tiếp xúc. Thiết kế module hóa này giúp phụ kiện vừa đảm nhận vai trò định tuyến dòng lưu chất, vừa tăng cường độ kín khít kết nối cơ học, loại bỏ hoàn toàn các rủi ro nứt gãy ở các điểm cua góc.

Nguyên lý hoạt động của mặt bích 90

Nguyên lý vận hành của mặt bích 90 dựa trên cơ chế chuyển hướng động năng dòng chảy thông qua biên dạng lòng trong uốn cong trơn tru, giảm thiểu hiện tượng va đập thủy lực đột ngột. Khi dòng lưu chất áp lực cao đi vào co góc, lực quán tính sẽ hướng dòng chảy tịnh tiến xoay một góc vuông theo thành co để đi vào đoạn ống tiếp theo. Tại các điểm liên kết ở hai đầu, lực siết chặt của hệ thống bu-lông sẽ nén vắt đều lên vòng gioăng đệm cao su hoặc graphite, tạo ra một liên kết kín áp lực cao chịu được dải biến động cơ học lớn mà không bị xê dịch trục.

Tại sao các hệ thống có áp lực vận hành lớn luôn ưu tiên sử dụng kết nối mặt bích thay vì nối ren thông thường? Ở các đường ống kích thước lớn, áp lực chất lỏng bên trong thành ống tạo ra những lực vặn xoắn và lực đẩy dọc trục vô cùng khủng khiếp tại các điểm cua góc vuông. Nếu sử dụng mối nối ren, các bước ren rất dễ bị quá tải, gây cháy ren hoặc trượt béc. Kết nối mặt bích chịu áp lực vượt trội nhờ dòng ứng suất kéo được phân bổ đều qua hệ thống nhiều bu-lông phân bố quanh chu vi đĩa bích, giúp phân tán lực tác động và giữ cho cấu trúc liên kết luôn ở trạng thái cân bằng động hoàn hảo.

Phân loại mặt bích 90 phổ biến hiện nay

Để tương thích với đa dạng môi trường lưu chất trong công nghiệp, phụ kiện co thép mặt bích được phân hóa mạnh mẽ về vật liệu và công nghệ chế tạo phôi:

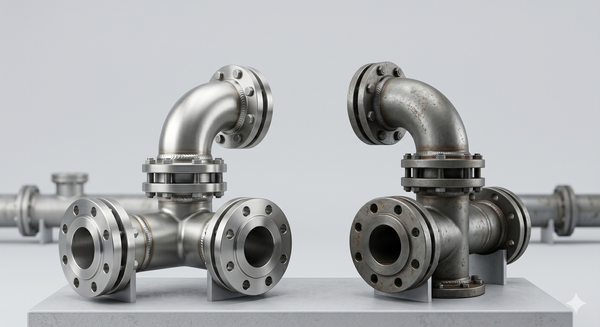

Mặt bích 90 thép

Đây là dòng phụ kiện quốc dân trong các ứng dụng cơ điện nặng. Chế tạo chủ yếu từ thép carbon đúc nguyên khối hoặc thép đen rèn áp lực.

• Đặc điểm: Năng lực chịu áp lực tĩnh và áp lực động cực tốt, khả năng chống va đập vật lý cao và giá thành hợp lý.

• Ứng dụng: Sử dụng phổ biến trong công nghiệp nặng, trạm bơm, và hệ thống đường ống công nghệ nói chung.

Mặt bích 90 inox

Dòng mặt bích inox 90 (Inox 304, Inox 316) là lựa chọn tối cao cho các tiêu chuẩn kỹ thuật khắt khe.

• Đặc điểm: Bề mặt sáng bóng, khả năng chống ăn mòn hóa chất hoàn hảo và không bị oxy hóa bởi môi trường thời tiết.

• Ứng dụng: Chuyên dùng cho các nhà máy chế biến thực phẩm, dược phẩm, đường ống dẫn hóa chất ăn mòn hoặc hệ thống xử lý nước thải y tế.

Mặt bích 90 gang

• Đặc điểm: Thân van được làm bằng gang xám hoặc gang cầu, có đặc tính hấp thụ tiếng ồn tốt, giá thành rẻ, tối ưu hóa ngân sách đầu tư vật tư.

• Ứng dụng: Thường xuất hiện trong hệ thống nước dân dụng, mạng lưới thoát nước mưa, và hạ tầng xử lý nước thải đô thị áp lực thấp.

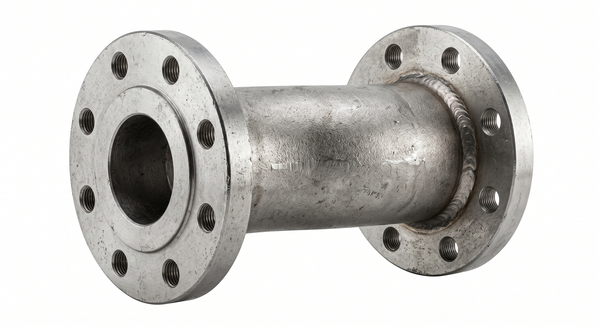

Mặt bích 90 hàn

• Đặc điểm: Là loại co góc 90 độ có hai đầu mặt bích được liên kết với thân co bằng phương pháp hàn lòng (Socket Weld) hoặc hàn cổ (Welding Neck). Thiết kế này đem lại độ kín khít tuyệt đối, giúp mặt bích công nghiệp chịu được mức nhiệt độ sấy và áp lực làm việc siêu cao mà không lo rủi ro xé rách mối nối.

Thông số kỹ thuật cần quan tâm khi chọn mặt bích 90

Khi tiến hành bóc tách khối lượng vật tư cho bản vẽ thiết kế, các kỹ sư cơ điện bắt buộc phải đối chiếu chính xác dải thông số tiêu chuẩn để tránh hiện tượng lệch tâm lỗ bu-lông ngoài công trường:

So sánh mặt bích 90 và co hàn 90 độ

Việc chọn lựa giữa một kết nối linh hoạt bằng mặt bích và một mối co hàn 90 độ chết cố định cần dựa trên các tiêu chí vận hành thực tế dưới đây:

Insight chuyên gia: Thực tế công trình chứng minh, không phải vị trí nào co hàn cố định cũng là tối ưu. Đối với các phân đoạn ống thường xuyên bị tắc nghẽn do cặn bẩn hoặc nằm gần các cụm máy cần kiểm tra định kỳ, việc dùng mặt bích 90 sẽ giúp tiết kiệm hàng trăm giờ công lao động và giảm thiểu tối đa thời gian dừng sản xuất của nhà máy.

Tại sao hệ thống công nghiệp thường dùng mặt bích 90?

Trong môi trường vận hành công nghiệp, các yếu tố về tốc độ xử lý sự cố và tính an toàn luôn được đặt lên bàn cân hàng đầu. Phụ kiện co góc 90 độ kiểu mặt bích trở thành lựa chọn ưu tiên tại các nhà máy hiện đại nhờ giải quyết tốt ba bài toán lớn:

1. Linh hoạt trong công tác bảo trì: Cho phép cô lập nhanh từng phân đoạn đường ống chỉ bằng các dụng cụ cầm tay cơ học, giúp kỹ sư dễ dàng kiểm tra lòng ống mà không cần đụng đến máy hàn, máy cắt tia lửa điện vốn tiềm ẩn nguy cơ cháy nổ.

2. Chịu tải trọng động xuất sắc: Các hệ thống như phụ kiện PCCC, trạm bơm HVAC luôn có chu kỳ khởi động/ngắt máy đột ngột, tạo ra hiện tượng giật rung lắc mạnh. Hệ thống mặt bích với nhiều điểm bắt bu-lông xung quanh chu vi giúp phân bổ đều ứng suất xoắn này, tăng độ an toàn vận hành.

3. Dễ dàng thay thế và nâng cấp: Khi cần thay đổi thiết bị (như lắp thêm van hoặc đồng hồ đo lưu lượng), kỹ sư chỉ cần tháo mặt bích 90 cũ và chèn thiết bị mới vào một cách khớp nối hoàn hảo, không cần chỉnh sửa kết cấu hàn cốt lõi.

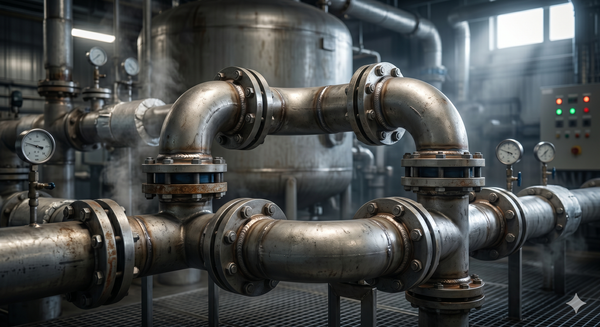

Mặt bích 90 được sử dụng trong những hệ thống nào?

Nhờ khả năng kết nối cơ khí dẻo dai và dải thông số đa dạng, phụ kiện này được ứng dụng rộng rãi tại nhiều hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Định tuyến các đường ống trục chính dẫn nước sạch, đường ống xả thải của nhà máy xử lý nước tập trung.

• Mạng lưới phòng cháy chữa cháy (PCCC): Kết nối các đường ống bẻ góc vuông dẫn nước áp lực cao từ phòng bơm đến các tầng của tòa nhà chung cư, trung tâm thương mại.

• Hệ thống điều hòa trung tâm (HVAC): Các đường ống chiller dẫn nước lạnh tuần hoàn giải nhiệt cho hệ thống máy nén.

• Nhà máy hóa chất & Dầu khí: Vận chuyển dung môi ăn mòn, dầu thô, chất lỏng công nghiệp nặng ở các phân khu công nghệ đòi hỏi độ an toàn cháy nổ cao.

Những sai lầm thường gặp khi sử dụng mặt bích 90

Nhiều sự cố bục vỡ đường ống cua góc xảy ra ngoài công trường xuất phát trực tiếp từ những sơ suất trong khâu lắp đặt:

• Không đồng bộ tiêu chuẩn mặt bích: Sai lầm kinh điển khi thợ lắp đặt cố tình ép mặt bích tiêu chuẩn JIS (Nhật Bản) kết nối với mặt bích tiêu chuẩn BS (Anh), dẫn đến việc các lỗ bu-lông bị lệch tâm hoàn toàn và không thể xỏ ốc.

• Sử dụng sai định mức áp lực: Lắp đặt phụ kiện chịu áp lực thấp PN10 vào đường ống có áp suất đỉnh lên tới 15 bar, gây nổ nứt đĩa bích.

• Siết bu-lông không đều tay: Việc siết chặt hoàn toàn một con ốc rồi mới siết con ốc đối diện sẽ làm vênh mặt tiếp xúc, khiến gioăng đệm bị chèn ép lệch sang một bên, tạo khe hở rò rỉ chất lưu.

Dấu hiệu kết nối mặt bích bị rò rỉ

Bạn cần tiến hành ngắt áp và bảo trì ngay khi phát hiện xung quanh vành mặt bích có hiện tượng rịn nước, đọng sương, xuất hiện các tia chất lỏng li ti phun ra dưới áp lực cao, hoặc bu-lông kết nối có hiện tượng rỉ sét nghiêm trọng do tiếp xúc với lưu chất rò rỉ lâu ngày.

Hướng dẫn chọn mặt bích 90 phù hợp

Để đảm bảo chọn mua đúng chủng loại vật tư, hãy áp dụng quy trình kiểm tra theo checklist 6 bước kỹ thuật dưới đây:

• Bước 1: Xác định kích thước đường ống (DN) - Đo đường kính ngoài của ống để chọn kích cỡ định danh tương thích (Ví dụ: Ống Phi 114 tương đương DN100).

• Bước 2: Kiểm tra áp suất vận hành toàn hệ thống - Xác định dải áp suất làm việc để chọn tiêu chuẩn độ dày bích phù hợp (PN10, PN16, PN25).

• Bước 3: Chọn tiêu chuẩn kết nối đồng bộ - Xác định rõ hệ thống hiện tại đang chạy theo chuẩn nào: JIS, BS, ANSI hay DIN.

• Bước 4: Xác định nhiệt độ và đặc tính lưu chất

  • Môi trường nước sạch, thoát nước thông thường: Chọn dòng phôi gang hoặc thép carbon sơn chống gỉ để tối ưu chi phí.

  • Môi trường hơi nước nóng, lò hơi: Chọn dòng thép chịu nhiệt cao cấp chuyên dụng.

  • Môi trường hóa chất, axit ăn mòn, thực phẩm: Bắt buộc chọn dòng co inox 90 độ (Inox 316 hoặc 304) để đảm bảo vệ sinh và chống mài mòn hóa học.

Lưu ý khi lắp đặt mặt bích 90

Việc tuân thủ đúng quy trình cơ học khi lắp đặt ngoài hiện trường quyết định tới 95% độ kín bền vững của mối nối:

1. Làm sạch tuyệt đối bề mặt tiếp xúc: Trước khi đặt gioăng, phải dùng bàn chải sắt đánh sạch mọi bụi bẩn, xỉ hàn bám trên bề mặt đĩa bích. Các vết lồi lõm nhỏ do tạp chất có thể tạo đường rò rỉ khí.

2. Đặt gioăng đệm đồng tâm: Vòng gioăng làm kín phải được đặt nằm ngay chính giữa lòng bích, không được để gioăng lệch che khuất lòng ống gây cản trở dòng chảy.

3. Siết bu-lông theo nguyên tắc đối xứng chéo: Thực hiện siết bu-lông theo hình ngôi sao (siết nhẹ tất cả các ốc, sau đó siết chặt dần theo các cặp đối diện nhau) để đĩa bích tiến vào đều nhau, không bị vênh lệch lực nén.

Câu hỏi thường gặp về mặt bích 90 (FAQ)

Mặt bích 90 dùng để làm gì?

Mặt bích 90 là phụ kiện chuyên dụng dùng để đổi hướng chuyển động của dòng lưu chất một góc đúng 90 độ trên sơ đồ công nghệ, đồng thời cung cấp giải pháp kết nối bằng mặt bích linh hoạt tại các điểm nút giao của hệ thống đường ống áp lực cao.

Mặt bích 90 và co hàn khác nhau thế nào?

Co hàn là phụ kiện được hàn chết cố định vào đường ống, có giá thành rẻ và độ kín tuyệt đối nhưng không thể tháo rời. Trong khi đó, mặt bích 90 liên kết bằng bu-lông và gioăng đệm, cho phép tháo lắp, súc rửa và bảo trì phân đoạn ống một cách dễ dàng, linh hoạt cực kỳ tiện lợi cho công tác duy tu nhà máy.

Nên dùng mặt bích 90 inox hay thép carbon?

Sự lựa chọn tùy thuộc hoàn toàn vào môi trường lưu chất bên trong ống. Với môi trường nước sạch, khí nén thông thường, mặt bích thép carbon mang lại hiệu quả kinh tế và độ bền cơ học tối ưu. Tuy nhiên, với môi trường thực phẩm hoặc hóa chất ăn mòn, dòng inox là bắt buộc để chống gỉ sét và nhiễm khuẩn dòng chảy.

Mặt bích 90 có chịu được áp lực cao không?

Có. Tùy thuộc vào tiêu chuẩn chế tạo (Ví dụ mặt bích tiêu chuẩn PN25, PN40 hoặc ANSI Class 300, Class 600), dòng mặt bích chịu áp lực này hoàn toàn đứng vững trước dải áp suất vận hành lên tới hàng chục bar trong các hệ thống dầu khí, lò hơi, khí nén nặng mà không bị biến dạng cơ học.

Tổng kết

Tóm lại, mặt bích 90 đóng vai trò là phụ kiện chuyển hướng then chốt giúp tối ưu hóa cấu trúc dòng chảy và nâng tầm hiệu suất bảo trì cho toàn bộ hệ thống đường ống công nghiệp. Việc lựa chọn chuẩn xác mác vật liệu thép, inox hay gang và tuân thủ các tiêu chuẩn kết nối đồng bộ sẽ giúp doanh nghiệp giảm thiểu tối đa rủi ro rò rỉ, kéo dài tuổi thọ công trình và vận hành nhà máy một cách an toàn nhất.
