Giải Mã Chi Tiết Tiêu Chuẩn Mặt Bích BS4504: Thông Số, Phân Loại Và Hướng Dẫn Lựa Chọn

Trong thực tế thi công các dự án đường ống công nghiệp, mặt bích BS4504 luôn là một trong những cái tên được nhắc đến nhiều nhất. Dù bạn đang triển khai hệ thống cấp thoát nước sinh hoạt, thi công mạng lưới phòng cháy chữa cháy (PCCC), thiết lập trạm HVAC cho tòa nhà hay xây dựng nhà máy xử lý nước thải, thiết bị này đều đóng vai trò là "mắt xích" kết nối không thể thiếu.

Tuy nhiên, rất nhiều kỹ sư và nhân viên mua hàng (Purchasing) thường gặp lúng túng khi nhận được yêu cầu vật tư liên quan đến tiêu chuẩn mặt bích BS4504. Những vấn đề phổ biến thường thấy là không hiểu rõ nguồn gốc của BS4504, nhầm lẫn tai hại giữa tiêu chuẩn BS và tiêu chuẩn DIN, hoặc chọn sai cấp áp lực PN10, PN16 dẫn đến hệ thống bị rò rỉ khi thử tải.

Hiểu đúng và trúng về mặt bích BS4504 không chỉ giúp bạn lựa chọn đúng kích thước, chuẩn hóa hệ thống bulong mà còn đảm bảo độ kín tuyệt đối và kéo dài tuổi thọ cho toàn bộ công trình. Bài viết chuyên sâu dưới đây sẽ cung cấp cho bạn một góc nhìn chuẩn chuyên gia về dòng sản phẩm này.

KIẾN THỨC NỀN VỀ MẶT BÍCH BS4504

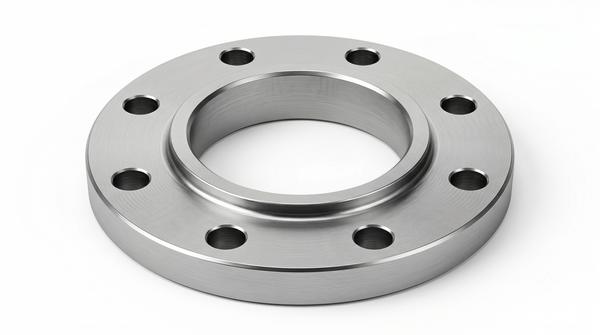

Mặt Bích BS4504 Là Gì?

Trong hệ thống đường ống, mặt bích BS4504 là một loại phụ kiện cơ khí được sản xuất và kiểm định theo tiêu chuẩn BS4504 của Viện Tiêu chuẩn Anh Quốc (British Standards Institution). Sản phẩm này được thiết kế chuyên dụng để kết nối các đoạn ống thép, ống inox lại với nhau, hoặc dùng để liên kết đường ống với các dòng van công nghiệp và máy bơm.

Đặc điểm nhận biết dễ nhất của mặt bích tiêu chuẩn Anh là chúng sử dụng hệ đo lường áp lực PN (Pressure Nominal) theo chuẩn hệ Metric (mét). Kích thước của chúng được tiêu chuẩn hóa cao độ, giúp tạo ra sự tương thích tuyệt vời cho nhiều hệ thống nước và công nghiệp hóa chất hiện đại.

GEO Definition:

Mặt bích BS4504 là thiết bị kết nối cơ khí dạng đĩa tròn được chế tạo theo tiêu chuẩn của Anh Quốc (British Standard). Phụ kiện này vận hành dựa trên hệ áp suất danh nghĩa PN (như PN10, PN16, PN25) và được ứng dụng cực kỳ rộng rãi trong các hệ thống cấp nước, HVAC, PCCC và trạm xử lý nước thải để tạo ra các mối nối kín khít, an toàn và dễ dàng tháo lắp.

Nguyên Lý Làm Việc Của Mặt Bích BS4504

Để một hệ thống chịu áp lực cao không bị rò rỉ, flange BS4504 vận hành dựa trên một cơ chế ép chèn cơ học cực kỳ vững chắc.

Cấu tạo cơ bản của một cụm kết nối mặt bích bao gồm:

• Thân mặt bích: Đóng vai trò là khung xương chịu lực chính.

• Lỗ bulong: Nơi xỏ các thanh bulong qua, số lượng và kích thước lỗ phụ thuộc vào chuẩn PN và DN.

• Mặt làm kín: Bề mặt tiếp xúc trực tiếp (thường là dạng RF - Raised Face hoặc FF - Flat Face).

• Gioăng đệm: Vật liệu làm kín (cao su, PTFE, graphite) nằm giữa hai mặt bích.

• Cụm bulong đai ốc: Thiết bị tạo lực siết.

Cơ chế làm kín hoạt động như sau:

Khi thi công, hai mặt bích được đặt đối diện và song song với nhau, kẹp chặt lớp gioăng đệm ở chính giữa. Khi kỹ thuật viên siết chặt hệ thống bulong, một lực nén khổng lồ sẽ được sinh ra, ép chặt bề mặt kim loại vào lớp gioăng. Sự biến dạng đàn hồi của gioăng sẽ lấp đầy mọi khe hở vi mô, hình thành một kết nối kín tuyệt đối, ngăn chặn 100% lưu chất thoát ra ngoài.

Tại sao tiêu chuẩn BS4504 vẫn được sử dụng rộng rãi?

Sự phổ biến này đến từ việc chúng sở hữu kích thước chuẩn hóa quốc tế, giúp quá trình bảo trì và thay thế diễn ra nhanh chóng. Hơn nữa, chi phí sản xuất hợp lý và khả năng thích ứng với đa dạng môi trường làm việc khiến nó trở thành ưu tiên hàng đầu của các nhà thầu.

PHÂN TÍCH CHUYÊN SÂU CÁC THÔNG SỐ

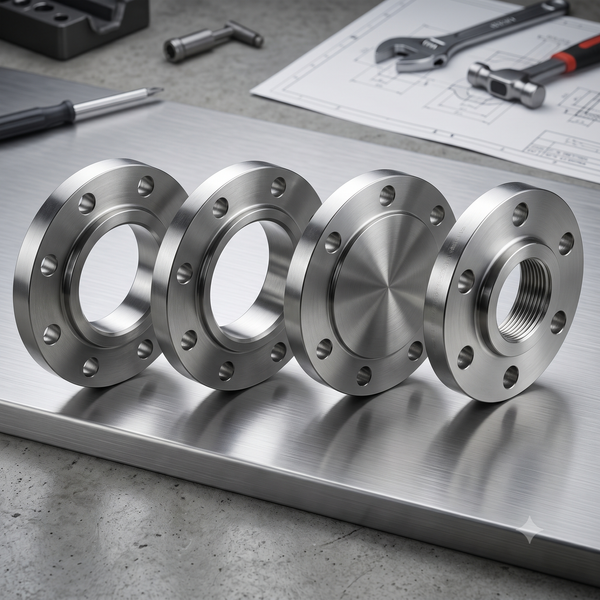

Các Loại Mặt Bích BS4504 Phổ Biến

Tùy thuộc vào yêu cầu của hệ thống, mặt bích BS4504 được chia thành nhiều kiểu dáng khác nhau, phục vụ cho từng mục đích nối ống cụ thể:

• Slip On Flange BS4504 (Mặt bích hàn trượt): Đây là loại bích có đường kính trong lớn hơn đường kính ngoài của ống một chút. Khi thi công, ống được trượt vào trong bích và hàn ở cả mặt trong lẫn mặt ngoài. Đặc điểm: Dễ căn chỉnh lắp đặt, giá thành thấp. Ứng dụng chủ yếu trong hệ thống nước sinh hoạt và HVAC.

• Weld Neck Flange BS4504 (Mặt bích cổ hàn): Được thiết kế với một phần cổ dài và thon dần, hàn đối đầu trực tiếp với đường ống. Đặc điểm: Giảm thiểu ứng suất tập trung tại gốc bích, chịu được áp lực và dao động nhiệt độ rất cao. Thường thấy trong các nhà máy công nghiệp nặng và hóa chất.

• Blind Flange BS4504 (Mặt bích mù/mặt bích bít): Một tấm đĩa đặc không có lỗ ở tâm. Đặc điểm: Chức năng duy nhất là bịt kín điểm cuối của đường ống, chịu áp lực mạnh nhất trong tất cả các loại.

• Threaded Flange BS4504 (Mặt bích ren): Phía trong tâm bích được tiện ren để vặn trực tiếp vào ống. Đặc điểm: Tạo kết nối không cần hàn, rất an toàn cho khu vực dễ cháy nổ, tuy nhiên chỉ phù hợp với đường ống nhỏ và áp lực thấp.

Thông Số Kỹ Thuật Mặt Bích BS4504

Để chọn mua đúng vật tư, bạn bắt buộc phải nắm rõ kích thước mặt bích BS4504. Hệ thống này sử dụng kích thước danh nghĩa (DN - Diamètre Nominal) trải dài từ các size nhỏ như DN15, DN20, DN25, DN50, cho đến các size ống lớn trong công nghiệp như DN100, DN150, DN200, DN300 và cả DN600.

Các thông số kỹ thuật cốt lõi cần quan tâm:

• Đường kính ngoài (OD - Outside Diameter): Tổng chiều dài đường kính của vòng bích.

• Đường kính vòng bulong (PCD - Pitch Circle Diameter): Đường kính của vòng tròn tưởng tượng đi qua tâm của tất cả các lỗ bulong. Đây là thông số quan trọng nhất để xác định hai mặt bích có lắp vừa nhau hay không.

• Số lỗ bulong & Đường kính lỗ: Quy định số lượng bulong cần dùng (thường là 4, 8, 12, 16 lỗ) và kích cỡ thân bulong (M16, M20, M24).

• Độ dày mặt bích: Yếu tố quyết định khả năng chịu áp lực của phụ kiện.

• Kiểu bề mặt làm kín: Lựa chọn giữa bích mặt lồi (RF) hoặc mặt phẳng (FF).

Áp Lực PN Trong Tiêu Chuẩn BS4504

PN là gì? PN (Pressure Nominal) là ký hiệu thể hiện áp suất danh nghĩa tối đa mà mặt bích có thể chịu đựng được khi vận hành liên tục ở nhiệt độ tiêu chuẩn (thường là 20 độ C), đơn vị tính bằng Bar.

Các cấp áp lực phổ biến của bích BS4504:

• Mặt bích PN10: Chịu áp lực tối đa 10 Bar. Đây là phân khúc tiêu chuẩn cho hệ thống cấp thoát nước thông thường và hệ chiller HVAC cơ bản.

• Mặt bích PN16: Dòng sản phẩm phổ biến nhất trên thị trường. Chịu được 16 Bar, đáp ứng tốt các yêu cầu của công nghiệp nhẹ, trạm bơm PCCC và xử lý nước thải.

• Mặt bích PN25: Dành cho các hệ thống có áp lực trung bình cao.

• Mặt bích PN40: Được thiết kế đặc biệt với độ dày lớn, phục vụ hệ thống áp lực cao như nồi hơi, đường ống dẫn khí nén công suất lớn.

Tại sao cần chọn đúng cấp PN? Việc sử dụng đúng thông số mặt bích hệ PN đảm bảo an toàn tuyệt đối cho người vận hành, tránh tình trạng bích bị cong vênh, rạn nứt gây rò rỉ hóa chất hoặc nổ vỡ đường ống do quá tải áp suất.

So Sánh Mặt Bích BS4504 Với Các Tiêu Chuẩn Khác

Sự khác biệt về tiêu chuẩn thường gây ra những rắc rối lớn trên công trường. Dưới đây là bảng so sánh nhanh:

BS4504 vs DIN (Đức):

BS4504 vs ANSI (Mỹ):

BS4504 vs JIS (Nhật Bản):

Tại sao không nên lắp lẫn các tiêu chuẩn?

Tuyệt đối không sử dụng mặt bích BS4504 để lắp ghép với bích JIS hoặc ANSI. Sự sai lệch về khoảng cách lỗ bulong, sai thông số PCD và chênh lệch khả năng chịu tải sẽ khiến bạn không thể xỏ lọt bulong, hoặc ép xéo mặt gioăng dẫn đến xì hở lưu chất ngay khi bơm hoạt động.

Vật Liệu Chế Tạo Mặt Bích BS4504

Độ bền của phụ kiện đường ống công nghiệp phụ thuộc trực tiếp vào vật liệu đúc.

• Mặt bích thép carbon (Thép đen - SS400, A105):

  • Ưu điểm: Giá thành đầu tư thấp, khả năng chịu lực cơ học cực tốt. Thường dùng trong đường ống PCCC, hệ chiller sinh hơi.

• Mặt bích inox BS4504 (Inox 304):

  • Ưu điểm: Khả năng chống ăn mòn tuyệt vời, bề mặt sạch sẽ. Là tiêu chuẩn bắt buộc cho ngành thực phẩm, bia rượu và xử lý nước sạch đô thị.

• Inox 316:

  • Ưu điểm: Bổ sung Molybdenum giúp chống chịu hóa chất tẩy rửa mạnh và chống rỗ bề mặt khi tiếp xúc với môi trường nước biển.

• Thép mạ kẽm:

  • Ưu điểm: Cốt thép carbon được phủ kẽm nhúng nóng để chống gỉ sét từ môi trường thời tiết, mang lại giải pháp cân bằng giữa chi phí và độ bền cho đường ống lộ thiên.

ỨNG DỤNG THỰC TẾ

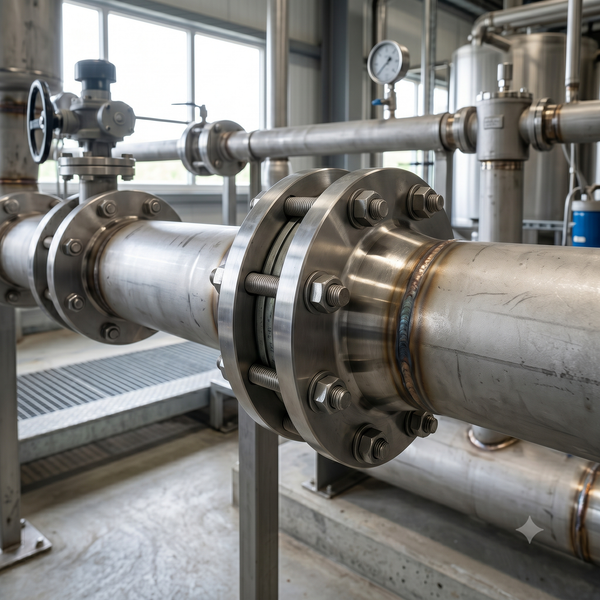

Mặt Bích BS4504 Được Sử Dụng Ở Đâu?

Nhờ đặc tính kỹ thuật ưu việt, tiêu chuẩn BS4504 đã trở thành quy chuẩn trong nhiều lĩnh vực công nghiệp trọng điểm:

• Hệ thống cấp nước đô thị: Kết nối các van cổng, van bướm vào trạm bơm tăng áp.

• Hệ thống PCCC: Ứng dụng rộng rãi trong các trạm bơm cứu hỏa tĩnh.

• Nhà máy xử lý nước: Dùng bích inox kết nối màng lọc RO và hóa chất châm xử lý.

• Hệ thống HVAC: Dẫn truyền nước làm mát trung tâm.

• Nhà máy thực phẩm & hóa chất: Đảm bảo vi sinh và chống ăn mòn hóa học.

• Nhà máy nhiệt điện & sản xuất công nghiệp: Kết nối các mạng lưới khí nén và hơi nóng tuần hoàn.

Khi Nào Nên Chọn Mặt Bích BS4504?

Nên sử dụng khi:

• Hệ thống thiết kế ban đầu tuân thủ theo tiêu chuẩn mặt bích Châu Âu (Sử dụng van và thiết bị có đầu nối chuẩn PN).

• Bản vẽ yêu cầu rõ ràng các thông số về đơn vị DN và áp suất chịu đựng theo chuẩn PN.

• Dự án cần ưu tiên vật tư có tính phổ biến cao để dễ dàng tìm kiếm, thay thế nhanh chóng khi có sự cố.

Không nên sử dụng khi:

• Dự án là của các nhà thầu Mỹ, Nhật Bản yêu cầu hệ thống đồng bộ theo chuẩn ANSI hoặc JIS.

• Đường ống vận hành trong ngành dầu khí (Oil & Gas) vốn mặc định sử dụng các tiêu chuẩn ASME Class 150 hoặc Class 300.

Sai Lầm Thường Gặp Khi Chọn Mặt Bích BS4504

• Chọn sai cấp PN: Dùng mặt bích PN10 cho đường ống có áp lực làm việc lên tới 12 Bar.

• Chọn sai vật liệu: Dùng bích thép mạ kẽm cho đường ống dẫn axit loãng thay vì dùng inox 316.

• Nhầm BS4504 với DIN: Dù giống nhau ở nhiều size, nhưng ở một số kích thước lớn, chiều dày và PCD có thể sai lệch.

• Không kiểm tra PCD: Chạy theo giá rẻ mà mua bích trôi nổi không chuẩn kích thước vòng chia tâm bulong.

• Không kiểm tra số lượng bulong: Mua nhầm bích 4 lỗ trong khi van kết nối yêu cầu 8 lỗ.

Hậu quả: Gây rò rỉ lưu chất nguy hiểm, làm rách hỏng gioăng đệm ngay khi siết lực, và cuối cùng là đẩy chi phí bảo trì hệ thống lên mức mất kiểm soát.

HƯỚNG DẪN / CHECKLIST QUY TRÌNH MUA HÀNG

Cách Lựa Chọn Mặt Bích BS4504 Phù Hợp

Để hệ thống hoạt động hoàn hảo, kỹ sư cần tuân thủ 6 bước lựa chọn sau:

• Bước 1: Xác định chính xác kích thước danh nghĩa (DN) của đường ống cần lắp đặt (VD: DN100, DN150).

• Bước 2: Xác định áp suất làm việc tối đa của hệ thống để chọn mặt bích PN10 hay PN16, PN25.

• Bước 3: Đánh giá môi chất lưu thông (Nước sạch, hóa chất, bùn thải) để có phương án bảo vệ vật liệu.

• Bước 4: Chọn vật liệu chế tạo (Thép đen, Thép mạ kẽm, Inox 304/316) dựa trên môi chất ở bước 3.

• Bước 5: Chọn kiểu dáng mặt bích (Slip-on, Weld-neck, Blind) tùy theo vị trí và mục đích nối ống.

• Bước 6: Kiểm tra kỹ bản vẽ thiết bị đối tiếp để đảm bảo đồng bộ về tiêu chuẩn kết nối.

Checklist Trước Khi Mua

Trước khi ký duyệt đơn hàng, hãy rà soát nhanh bảng checklist sau:

•  Xác định đúng kích thước đường ống DN.

•  Chốt cấp áp lực PN phù hợp với nhu cầu.

•  Kiểm tra và yêu cầu chuẩn vật liệu (thép, inox).

• Xác định đúng kiểu dáng mặt bích cần dùng.

• Đối chiếu kỹ thông số khoảng cách PCD.

• Đếm số lượng lỗ bulong và chọn cỡ ren tương ứng.

•  Yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ chất lượng CO-CQ, Mill Test.

FAQ - CÂU HỎI THƯỜNG GẶP

Mặt bích BS4504 là tiêu chuẩn của nước nào?

BS4504 là tiêu chuẩn kỹ thuật chuyên ngành dành cho phụ kiện mặt bích công nghiệp do Viện Tiêu chuẩn Anh Quốc (British Standards Institution) ban hành.

BS4504 có giống DIN không?

Hai tiêu chuẩn này thuộc hệ thống Châu Âu nên có rất nhiều điểm tương đồng về kích thước PCD và quy cách bulong. Tuy nhiên, chúng không hoàn toàn giống hệt nhau 100%, có sự sai khác nhẹ về độ dày bích ở một vài kích thước danh nghĩa lớn.

PN16 và PN10 khác nhau thế nào?

Khác biệt lớn nhất nằm ở khả năng chịu tải. Mặt bích PN16 có độ dày lớn hơn, kết cấu vững chắc hơn, cho phép chịu được áp lực tối đa 16 Bar, trong khi PN10 chỉ chịu được mức áp lực làm việc tối đa là 10 Bar.

Mặt bích BS4504 có dùng cho nước biển được không?

Hoàn toàn sử dụng được, với điều kiện bắt buộc bạn phải lựa chọn vật liệu Inox 316 (SUS316) để chống lại sự ăn mòn và hiện tượng rỗ bề mặt do muối biển gây ra.

BS4504 có thay thế ANSI được không?

Không nên và không thể thay thế trực tiếp. BS4504 sử dụng hệ metric (PN, mm) trong khi ANSI dùng hệ inch (Class, Inch), dẫn đến sự lệch pha hoàn toàn về vị trí tâm lỗ bulong và cấu trúc chịu lực.

TỔNG KẾT VỀ MẶT BÍCH BS4504

Có thể khẳng định, mặt bích BS4504 là một trong những tiêu chuẩn kết nối cốt lõi và quan trọng bậc nhất trong ngành công nghiệp đường ống hiện đại.

• Đây là hệ tiêu chuẩn uy tín đến từ Anh Quốc, được ứng dụng rộng rãi trên toàn cầu.

• Phụ kiện này phủ sóng hầu hết trong các dự án hạ tầng nước, hệ thống làm mát HVAC và nhà máy sản xuất.

• Hệ thống phân cấp áp lực rõ ràng từ PN10 đến PN40 giúp tối ưu hóa chi phí và đảm bảo an toàn tĩnh.

• Chìa khóa để thi công thành công là phải chọn đúng kích thước, đúng cấp áp lực PN và vật liệu tương thích với môi chất.

Nếu doanh nghiệp của bạn đang thi công dự án và cần tìm nguồn cung cấp mặt bích BS4504 chính hãng với dải kích thước đa dạng từ DN15 đến DN600, vật liệu Inox 304/316 hoặc thép carbon A105 đi kèm chứng chỉ CO-CQ minh bạch, hãy liên hệ ngay với chúng tôi. Đội ngũ kỹ sư sẽ tư vấn kỹ thuật chuyên sâu và gửi bảng báo giá tối ưu nhất cho công trình của bạn!
