Giải Pháp Chống Ăn Mòn Tuyệt Đối Cho Đường Ống Hóa Chất: Hướng Dẫn Kỹ Thuật Mặt Bích Composite

Vì Sao Hệ Thống Hóa Chất Cần Mặt Bích Composite?

Trong các nhà máy sản xuất công nghiệp, hệ thống dẫn lưu chất luôn được ví như những huyết mạch quyết định sự sống còn của toàn bộ dây chuyền. Tuy nhiên, tại các môi trường đặc thù như nhà máy sản xuất hóa chất, xử lý nước thải hay xi mạ, các kỹ sư thường xuyên phải đối mặt với một kịch bản tồi tệ: Mặt bích thép hoặc inox thông thường bị ăn mòn rỗ, rỉ sét loang lổ và xuống cấp nhanh chóng chỉ sau một thời gian ngắn vận hành. Sự phá hủy bề mặt này dẫn đến hậu quả nghiêm trọng là hệ thống hóa chất rò rỉ, gây thất thoát nguyên liệu, ô nhiễm môi trường và tiềm ẩn nguy cơ tai nạn lao động cao.

Nguyên nhân cốt lõi là do vật liệu kim loại, dù là thép cường độ cao, vẫn mang bản chất dễ bị điện hóa và phản ứng mạnh với các ion axit, kiềm hoặc clorua. Khi liên kết cơ khí bị phá vỡ, việc tháo dỡ và thay thế các spools ống kim loại gây tốn kém chi phí vô cùng lớn. Để giải quyết triệt để bài toán này, vật liệu phi kim loại tiên tiến đã được đưa vào ứng dụng, trong đó mặt bích composite (hay flange composite, mặt bích FRP) đã chứng minh vị thế là giải pháp chống ăn mòn hiệu quả và tối ưu nhất hiện nay cho các hệ thống đường ống công nghệ.

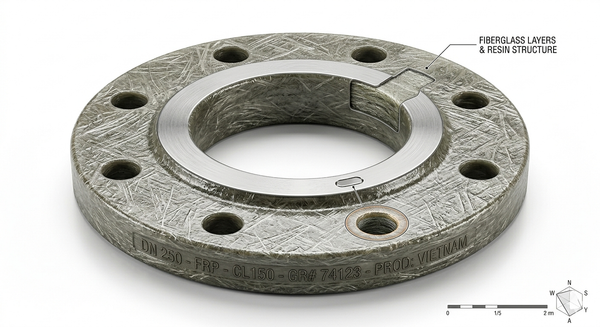

Mặt Bích Composite Là Gì?

Mặt bích composite là loại linh kiện cơ khí dạng đĩa dùng để kết nối các đoạn ống hoặc thiết bị trong hệ thống đường ống, được chế tạo từ vật liệu composite cốt sợi thủy tinh kết hợp với nhựa nền polymer gia cường nhằm mang lại khả năng kháng ăn mòn hóa học tuyệt đối.

Một cấu trúc composite flange tiêu chuẩn được hình thành từ hai thành phần nguyên liệu chính kết hợp theo tỷ lệ kỹ thuật nghiêm ngặt:

• Sợi thủy tinh (Glass Fibers): Đóng vai trò là vật liệu gia cường (vật liệu cốt), cung cấp độ bền kéo, độ cứng cơ học và khả năng chịu tải trọng uốn cho cấu trúc mặt bích.

• Nhựa nền (Resin): Thường là nhựa nhiệt rắn chất lượng cao bọc quanh sợi thủy tinh. Nhựa nền đóng vai trò là chất liên kết, truyền tải ứng suất và bảo vệ sợi thủy tinh khỏi sự tấn công trực tiếp của môi trường hóa chất bên ngoài.





Nguyên Lý Và Đặc Tính Của Mặt Bích Composite

Sở dĩ mặt bích nhựa composite sở hữu hiệu suất chống ăn mòn vượt trội so với các dòng bích kim loại là nhờ bản chất phi kim của cấu trúc polymer màng bọc.

Khác với thép hay inox vốn dễ bị bẻ gãy liên kết tinh thể bởi các phản ứng oxy hóa khử, flange frp chống ăn mòn hoàn toàn trơ trước sự tấn công của các ion axit hay gốc muối tự do. Nhựa nền đóng vai trò như một lớp màng bảo vệ hóa học cô lập, khóa chặt không cho dung dịch ăn mòn thẩm thấu vào cấu trúc bên trong. Trong khi đó, các lớp sợi thủy tinh được bện đan xen nhiều lớp giúp tối ưu hóa modul đàn hồi, mang lại cho sản phẩm trọng lượng nhẹ (chỉ bằng khoảng 1/4 so với mặt bích thép) nhưng vẫn đảm bảo khả năng chịu lực siết dọc trục và áp suất làm việc ấn tượng.

Các Loại Mặt Bích Composite Phổ Biến

Để đáp ứng các yêu cầu lắp đặt đa dạng trong hệ thống frp piping, dòng sản phẩm này được phân loại dựa trên kết cấu cơ khí và chủng loại nhựa nền sử dụng.

1. Phân loại theo cấu tạo hình học

• Flat Face Flange (Mặt bích phẳng): Bề mặt bích phẳng hoàn toàn, thường đi kèm với gioăng phẳng toàn bề mặt (Full face gasket) để phân bổ đều lực siết, tránh tập trung ứng suất gây nứt vỡ rìa bích.

• Slip On Flange (Mặt bích hàn trượt composite): Thiết kế rỗng, đĩa bích được trượt ngoài ống và liên kết cố định bằng keo dán dính chuyên dụng hoặc đắp thêm các lớp sợi và nhựa (laminate).

• Blind Flange (Mặt bích mù composite): Đĩa bích đặc không có lỗ thoát ở tâm, được ứng dụng rộng rãi để bịt cuối hệ thống đường ống hoặc các đầu chờ công nghệ nhằm cách ly dòng lưu chất khi sửa chữa.

• Van Stone Flange (Mặt bích lồng): Gồm hai phần tách rời là vành bích rỗng (backing ring) bằng composite hoặc thép và một đoạn ống ngắn có gờ (Stub End) làm từ FRP. Loại này cho phép xoay tự do vành bích để căn chỉnh tâm lỗ bulong rất linh hoạt.

2. Phân loại theo chủng loại vật liệu nhựa nền

Thông S Thông Số Kỹ Thuật Quan Trọng

Khi lựa chọn các dòng mặt bích chống hóa chất, các kỹ sư cần lưu ý các thông số kỹ thuật cốt lõi sau để đảm bảo khả năng tương thích hệ thống:

• Kích thước định danh (Size): Sản xuất theo dải kích thước tiêu chuẩn từ DN50, DN100, DN200 cho đến các kích thước cực lớn lên đến DN2000.

• Cấp áp lực vận hành: Phổ biến nhất ở các phân khúc PN10 và PN16 (theo tiêu chuẩn châu Âu) hoặc Class 150 (theo tiêu chuẩn Mỹ).

• Tiêu chuẩn khoan lỗ bulong: Phải tuân thủ nghiêm ngặt các tiêu chuẩn ANSI, JIS, DIN để đảm bảo lắp lẫn hoàn hảo với hệ thống van và bơm có sẵn.

• Giới hạn nhiệt độ làm việc: Đây là điểm lưu ý quan trọng. Vật liệu composite có giới hạn chịu nhiệt thấp hơn kim loại, thông thường chỉ vận hành ổn định trong khoảng từ -40°C đến dưới 100°C (một số dòng đặc chủng dùng nhựa Epoxy có thể chịu đến 120°C - 150°C). Quá giới hạn này, nhựa nền sẽ bị mềm hóa (thủy tinh hóa), làm suy giảm 80% khả năng chịu lực.

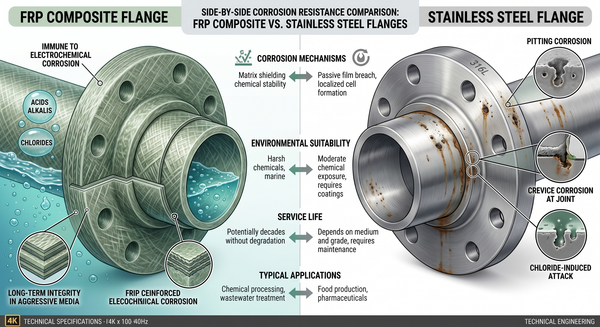

So Sánh Mặt Bích Composite Và Mặt Bích Inox

Để giúp các chủ đầu tư có góc nhìn thực tế trong việc lựa chọn giữa flange composite vs inox, hãy cùng phân tích bảng đối chiếu kỹ thuật dưới đây:

Ưu Điểm Và Nhược Điểm Của Mặt Bích Composite

Ưu điểm

• Tuổi thọ chống gỉ trường tồn: Loại bỏ hoàn toàn nỗi lo hoen gỉ, giúp giảm thiểu tối đa chi phí bảo trì định kỳ cho nhà máy.

• Hiệu quả kinh tế cao: Thay vì phải đầu tư hệ thống mặt bích Inox 316 đắt đỏ, mặt bích FRP mang lại hiệu suất kháng hóa chất tương đương hoặc tốt hơn với mức giá hợp lý.

• Cách điện và cách nhiệt tốt: Phù hợp cho các ứng dụng yêu cầu cô lập dòng điện trong các bể điện hóa, xi mạ.

Nhược điểm

• Tính chất cơ học giòn: Composite chịu lực va đập cục bộ kém hơn kim loại. Nếu bị rơi từ trên cao hoặc va đập mạnh bằng búa thép, vành bích có thể bị nứt vỡ ngầm.

• Không dùng cho hệ áp suất cực cao: Giới hạn ứng dụng trong các tuyến ống công nghệ áp suất trung bình và thấp.

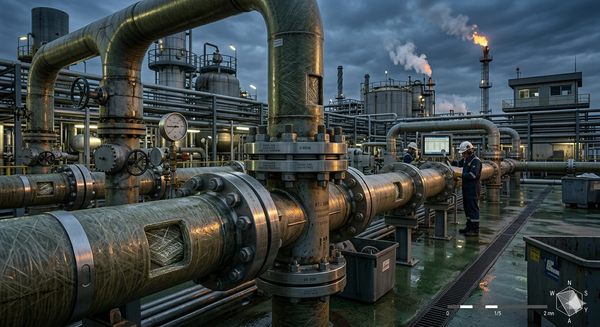

Mặt Bích Composite Được Dùng Ở Đâu?

Nhờ đặc tính chống lại sự ăn mòn của các môi trường xâm thực mạnh, sản phẩm được ứng dụng phổ biến tại:

• Nhà máy sản xuất hóa chất và chất tẩy rửa: Các tuyến ống dẫn axit sunfuric ($H_2SO_4$), axit clohydric ($HCl$), hay kiềm xút ($NaOH$).

• Hệ thống xử lý nước thải công nghiệp: Nơi lưu chất chứa nhiều tạp chất, hóa chất keo tụ và có độ pH biến thiên phức tạp.

• Nhà máy sản xuất giấy và xi mạ: Các công đoạn tẩy trắng bột giấy bằng clo và bể nhúng mạ kim loại có nồng độ hóa chất ăn mòn cực cao.

• Hệ thống đường ống FRP piping: Đồng bộ vật liệu phi kim loại cho toàn bộ tuyến ống dẫn nước biển tại các nhà máy nhiệt điện, lọc hóa dầu ven biển.

Sai Lầm Thường Gặp Khi Sử Dụng Mặt Bích Composite

Trong thực tế thi công tại các công trường, sự cố rò rỉ hoặc vỡ bích composite thường bắt nguồn từ 4 sai lầm kỹ thuật kinh điển:

1. Siết bulong quá lực (Over-torquing): Thợ lắp đặt có thói quen dùng súng bắn bulong lực lớn hoặc nối dài tay công cờ lê như khi siết mặt bích thép. Lực ép quá mức này sẽ lập tức làm nứt vỡ đĩa bích composite do vật liệu không có tính dẻo biến dạng như kim loại.

2. Dùng sai Gasket (Gioăng làm kín): Sử dụng các loại gioăng kim loại quấn xoắn (Spiral wound gasket) có độ cứng cao cho bích composite. Loại gioăng này đòi hỏi lực siết cực lớn để làm kín, điều này sẽ phá hủy mặt bích trước khi gioăng kịp biến dạng. Đối với bích composite, bắt buộc phải dùng gioăng cao su mềm như EPDM hoặc PTFE dạng phẳng.

3. Trộn lẫn tiêu chuẩn hoặc chọn sai Resin: Dùng mặt bích sử dụng nhựa Polyester thông thường cho đường ống dẫn axit đặc, khiến mặt bích bị mục nát, rữa nhựa chỉ sau vài tuần chạy máy.

Cách Chọn Mặt Bích Composite Phù Hợp

Để lựa chọn chính xác cấu hình sản phẩm, kỹ sư cơ khí có thể áp dụng bảng checklist tiêu chuẩn sau:

• Bước 1: Tra cứu biểu đồ kháng hóa chất (Chemical Resistance Chart): Xác định loại hóa chất và nồng độ xả thải để chọn đúng chủng loại nhựa nền. (Ví dụ: Axit mạnh $\rightarrow$ Chọn nhựa Vinyl Ester; Nước thải sinh hoạt $\rightarrow$ Chọn FRP/GRP tiêu chuẩn).

• Bước 2: Kiểm tra giới hạn nhiệt độ và áp suất: Bảo đảm thông số vận hành thực tế nằm trong vùng an toàn của vật liệu (thường dưới PN10/PN16 và dưới 90°C).

• Bước 3: Đồng bộ tiêu chuẩn kết nối: Xác định lỗ khoan theo chuẩn ANSI Class 150 hay JIS 10K để ăn khớp với các van công nghiệp trong hệ thống.

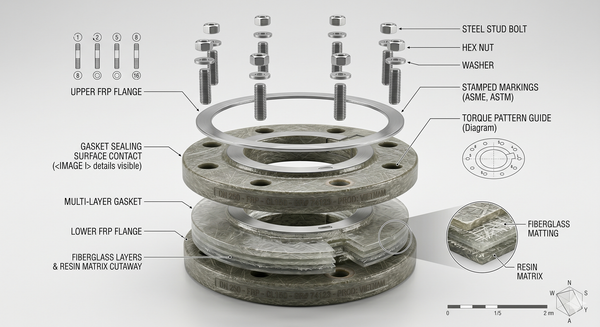

Lưu Ý Khi Lắp Đặt Mặt Bích Composite

Để đảm bảo mối nối flange composite vận hành hoàn hảo không rò rỉ, quy trình lắp đặt cần tuân thủ nghiêm ngặt cẩm nang cơ khí phi kim:

• Sử dụng cờ lê lực (Torque Wrench): Bắt buộc dùng cờ lê chỉnh lực để kiểm soát chính xác moment siết theo khuyến cáo của nhà sản xuất (thường lực siết chỉ bằng 1/3 đến 1/2 so với bích thép).

• Siết lực tịnh tiến theo hình sao: Di chuyển lực siết đối xứng qua tâm đĩa bích, chia làm 3 đợt siết tăng dần (30% $\rightarrow$ 60% $\rightarrow$ 100% lực torque định mức) để đĩa bích tiến vào song song, không bị cấn lệch gây nứt cục bộ.

• Kiểm tra độ đồng tâm (Alignment): Hai đầu ống phải được căn chỉnh thẳng trục trước khi xỏ bulong. Không dùng lực siết của bulong để kéo hai đầu ống lệch lại gần nhau, thao tác này sẽ tạo ra ứng suất uốn vĩnh cửu làm gãy cổ bích trong quá trình vận hành.



Câu Hỏi Thường Gặp Về Mặt Bích Composite

FAQ 1: Mặt bích composite là gì?

Trả lời: Mặt bích composite (FRP/GRP flange) là loại linh kiện kết nối đường ống được làm từ sự kết hợp giữa sợi thủy tinh gia cường và nhựa nền polymer cao cấp (Polyester, Vinyl Ester hoặc Epoxy). Sản phẩm có đặc tính nhẹ, không gỉ và kháng hóa chất ăn mòn tuyệt đối.

FAQ 2: Composite có chống ăn mòn tốt hơn inox không?

Trả lời: Trong các môi trường chứa axit mạnh (như $HCl$), hóa chất xi mạ hay môi trường muối clorua nồng độ cao, mặt bích composite chống ăn mòn TỐT HƠN và ổn định hơn rất nhiều so với inox. Inox (kể cả 316) vẫn có nguy cơ bị ăn mòn rỗ hoặc nứt gãy do ion clorua tấn công, trong khi composite hoàn toàn trơ trước các tác nhân này.

FAQ 3: Mặt bích composite có chịu được áp suất cao không?

Trả lời: Không. Mặt bích composite thường chỉ được thiết kế cho các hệ thống có áp suất trung bình và thấp, phổ biến ở các cấp áp lực PN10, PN16 hoặc Class 150 (dưới 16-25 bar). Đối với các hệ thống áp lực cực cao lên đến hàng trăm bar, mặt bích kim loại (như thép rèn, Weld Neck) vẫn là sự lựa chọn bắt buộc.

FAQ 4: Composite FRP và GRP khác nhau thế nào?

Trả lời: Về cơ bản chúng là một. FRP (Fiber Reinforced Polymer) là thuật ngữ chung chỉ nhựa gia cường sợi (có thể là sợi thủy tinh, sợi cacbon...). Còn GRP (Glass Reinforced Plastic) là thuật ngữ cụ thể hơn, chỉ định rõ ràng vật liệu cốt là sợi thủy tinh. Trong ngành đường ống nước và hóa chất, hai thuật ngữ này thường được dùng thay thế cho nhau.

FAQ 5: Khi nào nên quyết định dùng mặt bích composite?

Trả lời: Bạn nên chuyển sang dùng mặt bích composite khi hệ thống đường ống vận hành có môi chất là hóa chất ăn mòn, axit, kiềm, nước thải độc hại hoặc nước biển, mà ở đó chi phí đầu tư hoặc thay thế mặt bích kim loại quá cao, đồng thời áp suất hệ thống không vượt quá 16 bar và nhiệt độ dưới 90°C.

Có Nên Sử Dụng Mặt Bích Composite Không?

Tổng kết lại, mặt bích composite chính là lời giải tối ưu và kinh tế nhất cho bài toán bảo vệ hệ thống đường ống công nghệ trước sức tàn phá của thảm họa ăn mòn hóa học. Sự kết hợp thông minh giữa sợi thủy tinh và nhựa nền chuyên dụng không chỉ chặn đứng nguy cơ rò rỉ lưu chất nguy hiểm mà còn giúp doanh nghiệp tối ưu hóa chi phí vận hành, giảm tần suất dừng máy bảo trì về mức tối thiểu. Việc thấu hiểu các thông số kỹ thuật và áp dụng quy trình siết lực hình sao chuẩn xác chính là chìa khóa để kiến tạo nên một hệ thống đường ống bền vững theo thời gian.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Mặt Bích Composite
