Mặt bích D90: Giải pháp kết nối đường ống tiêu chuẩn, chắc chắn và kín áp

Vì sao cần chọn đúng mặt bích D90 cho hệ thống đường ống?

Trong quá trình thi công và vận hành hạ tầng cấp thoát nước, việc kết nối cơ khí giữa các phân đoạn ống luôn đòi hỏi sự đồng bộ tuyệt đối về mặt kích thước. Một tình huống thực tế rất dễ bắt gặp tại các công trường là việc lắp sai kích thước mặt bích hoặc cố tình ép bích không tương thích vào hệ thống ống HDPE/PVC.

Hệ quả trực tiếp của sai lầm này là hiện tượng rò rỉ lưu chất xuất hiện ngay tại vị trí mối nối khi hệ thống chạy thử nghiệm. Việc không đồng bộ làm cho quá trình thi công trở nên vô cùng khó khăn, gây giảm áp lực hệ thống và phát sinh chi phí sửa chữa, nhân công thay mới rất lớn. Để đảm bảo tính bền vững, việc ứng dụng mặt bích d90 chuẩn kỹ thuật là vô cùng cần thiết. Đây là dòng bích d90 chuyên dụng đóng vai trò làm phụ kiện liên kết nền tảng, giúp cố định đường ống chắc chắn, chịu tải áp lực tốt và duy trì độ kín áp tuyệt đối. Đặc biệt, đối với các môi trường truyền tải chất lỏng thông thường, việc sử dụng các dòng mặt bích nhựa d90 sẽ tối ưu hóa chi phí vật tư và đẩy nhanh tiến độ lắp đặt cho toàn bộ công trình.

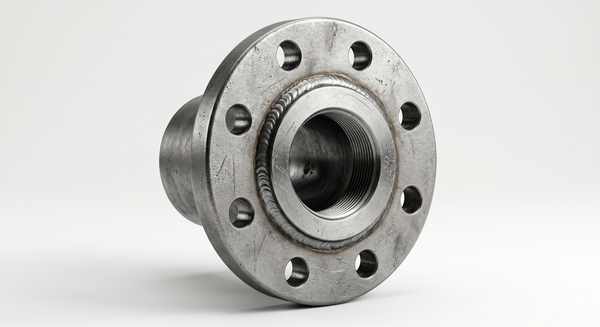

Mặt bích D90 là gì?

Mặt bích D90 (hay còn gọi là flange d90) là phụ kiện đường ống có cấu trúc đĩa tròn hoặc vuông, được thiết kế chuyên dụng để kết nối hai đoạn ống hoặc liên kết ống với thiết bị cơ khí có đường kính ngoài khoảng 90mm.

Về mặt chức năng công nghệ, dòng phụ kiện đường ống này chịu trách nhiệm định hình mối nối liên kết vững chắc, ngăn chặn hiện tượng rò rỉ chất lưu dưới áp lực tĩnh và tạo không gian tháo lắp bảo trì dễ dàng khi hệ thống gặp sự cố. Nhờ sự linh hoạt này, cấu kiện được sản xuất từ nhiều dải vật liệu phổ biến bao gồm nhựa PVC kỹ thuật, nhựa HDPE dẻo dai, thép chịu lực và inox (thép không gỉ) cao cấp nhằm thích ứng hoàn hảo với từng điều kiện môi trường công nghệ khác nhau.

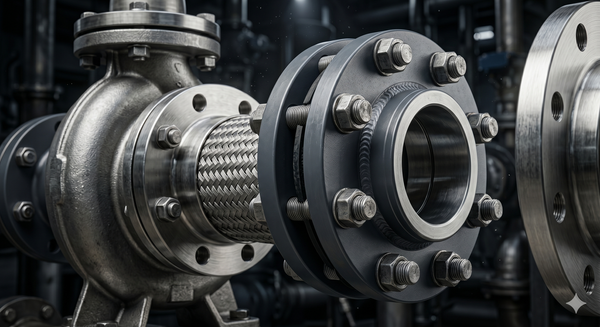

Nguyên lý kết nối của mặt bích D90

Nguyên lý kết nối cốt lõi của mặt bích D90 dựa trên cơ chế ép phẳng bề mặt đệm bằng lực siết của hệ thống bulong chịu lực xung quanh chu vi. Khi hai đĩa bích được đặt áp sát nhau, một vòng gioăng kín (gasket) làm từ cao su EPDM, NBR hoặc Tefflon sẽ được chèn vào giữa tâm tiếp xúc. Lực siết ren từ đai ốc sẽ nén chặt vòng gioăng này điền đầy vào các khoảng hở vi mô, tạo nên một liên kết chịu áp lực cơ học phân bổ đều, giúp cô lập dòng lưu chất hoàn toàn bên trong lòng ống mà vẫn đảm bảo tính linh hoạt khi cần tháo rời để xúc rửa hay thay thế định kỳ.

Tại sao các hệ thống vận hành với áp lực cao thường ưu tiên kết nối dạng mặt bích thay vì liên kết nối ren hay dán keo thông thường? Trong môi trường truyền tải áp lực lớn, dòng lưu chất tạo ra ứng suất kéo dọc trục và ứng suất vặn xoắn rất mạnh tại các điểm giao cắt. Mối dán keo hoặc mối ren ở kích thước lớn như D90 rất dễ bị bục xé hoặc trượt bước ren do xung lực thủy kích (búa nước). Kết nối mặt bích giải quyết triệt để bài toán này nhờ dòng tải trọng được phân tán đều qua hệ thống nhiều lỗ bu-lông, phân phối lực ép đối xứng quanh thành ống, giúp mối nối đứng vững trước các cú sốc áp suất đột ngột mà không bị biến dạng cấu trúc.

Các loại mặt bích D90 phổ biến hiện nay

Tùy thuộc vào bản chất hóa-lý của lưu chất di chuyển bên trong lòng ống, kỹ sư sẽ chỉ định dòng mặt bích với chất liệu tương thích:

Mặt bích nhựa D90

Dòng mặt bích pvc d90 hoặc flange nhựa d90 sở hữu những ưu điểm vượt trội về trọng lượng siêu nhẹ, dễ dàng vận chuyển và có khả năng chống ăn mòn hóa học tự nhiên hoàn hảo. Sản phẩm không bị oxy hóa, bề mặt lòng trong trơn láng giúp hạn chế tối đa ma sát dòng chảy, cực kỳ phù hợp cho hệ thống điều phối nước sạch dân dụng, tưới tiêu nông nghiệp và đường ống dẫn hóa chất nhẹ.

Mặt bích thép D90

Được chế tạo từ phôi thép carbon rèn hoặc thép đen mạ kẽm áp lực cao. Dòng mặt bích thép d90 nổi tiếng với năng lực chịu áp lực tĩnh cực lớn và độ bền cơ học va đập hoàn hảo. Đây là thiết bị không thể thiếu trên các trục đường ống công nghiệp nặng, trạm bơm tăng áp trung tâm hoặc các vị trí yêu cầu độ chịu tải vật lý khắt khe.

Mặt bích inox D90

Chế tạo từ mác thép không gỉ cao cấp (Inox 304, Inox 316), mặt bích inox d90 mang lại năng lực chống gỉ sét tuyệt đối và trơ với hầu hết các loại dung môi ăn mòn mạnh. Phụ kiện này là tiêu chuẩn bắt buộc trong các đường ống công nghệ chế biến thực phẩm, dược phẩm, sản xuất hóa chất và các môi trường chịu nhiệt độ biến động cao.

Mặt bích HDPE D90

Dòng bích chuyên dụng này (thường đi kèm bích ép hdpe) được thiết kế để đồng bộ hóa hoàn toàn với hệ thống đường ống nhựa dẻo HDPE. Nhờ phương pháp hàn nhiệt hoặc ép bích đai khởi thủy, mặt bích hdpe d90 tạo ra một liên kết có độ kín cao, chịu được độ lún sụt của nền đất và co giãn cơ học cực tốt, chuyên trị cho mạng lưới cấp thoát nước ngầm đô thị.

Thông số kỹ thuật cần quan tâm khi chọn mặt bích D90

Để quá trình lắp đặt tại công trường diễn ra mượt mà, việc đối chiếu hệ thông số kỹ thuật đĩa bích với tiêu chuẩn đường ống là bắt buộc:

Lưu ý kỹ thuật: Đường kính ngoài danh nghĩa D90 tương đương với kích thước định danh DN80 (3 inch) trên nhiều hệ tiêu chuẩn bích thép.

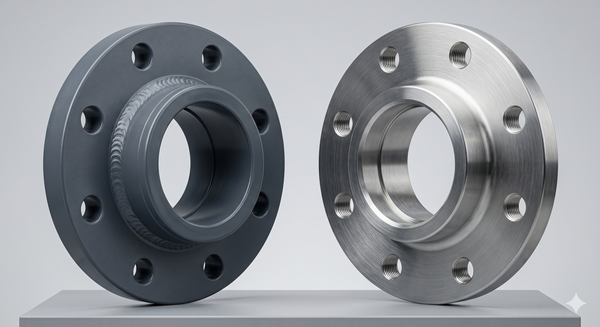

So sánh mặt bích D90 nhựa và inox

Việc cân đối giữa chi phí đầu tư và độ bền môi trường đòi hỏi sự phân tích trực quan giữa hai dòng vật liệu đại diện này:

Insight thực tế: Nhiều nhà thầu thường lầm tưởng dòng inox đắt tiền luôn là tốt nhất cho mọi vị trí. Thực tế, trong môi trường dẫn nước sạch thông thường hoặc nước tưới tiêu áp lực thấp, việc dùng mặt bích nhựa d90 không chỉ giúp cắt giảm tới 60% chi phí vật tư mà còn ngăn ngừa hiện tượng bám cặn vôi hữu cơ tốt hơn so với bích kim loại. Hãy lựa chọn thiết bị dựa trên đặc tính lưu chất, không chọn theo giá tiền.

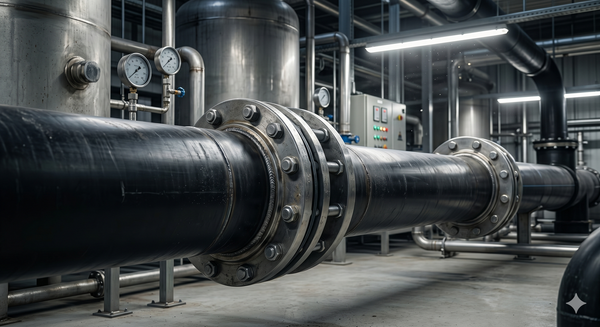

Tại sao mặt bích D90 được dùng nhiều trong hệ thống HDPE?

Ống nhựa dẻo HDPE nổi tiếng với độ bền kéo cao nhưng lại có đặc tính bề mặt trơn và khó liên kết dán keo. Do đó, việc ứng dụng dòng phụ kiện hdpe d90 kiểu mặt bích trở thành giải pháp tối ưu nhất nhờ các lý do cốt lõi:

• Đơn giản hóa công tác lắp đặt: Bằng cách sử dụng đầu vành bích (Stub end) hàn nhiệt vào đầu ống HDPE rồi lồng đĩa bích vào, kỹ sư có thể liên kết ống HDPE với các loại van gang, van bướm kim loại một cách dễ dàng.

• Độ kín khít cơ học tuyệt đối: Giải quyết triệt để hiện tượng rò rỉ tại các điểm nối phân đoạn dài chịu tác động kéo cơ học từ môi trường.

• Chịu rung chấn và lún sụt nền tốt: Nhựa HDPE có tính đàn hồi cao, khi kết hợp với vòng đệm của mối nối bích sẽ tạo ra khả năng co giãn linh hoạt, giúp đường ống không bị nứt toác khi đất nền xung quanh bị dịch chuyển.

Ví dụ thực tế, mạng lưới phụ kiện cấp nước đô thị ngầm, hệ thống xả thải tại các khu công nghiệp, và hệ thống ống dẫn nước trục chính cho béc phun tưới tiêu nông nghiệp quy mô lớn hầu hết đều sử dụng module kết nối này để đảm bảo tính ổn định ròng cho toàn bộ dự án.

Mặt bích D90 được sử dụng trong những hệ thống nào?

Nhờ kích thước tầm trung phổ biến, dòng phụ kiện này phủ sóng dày đặc trong các kiến trúc cơ điện hạ tầng:

• Hệ thống cấp thoát nước tòa nhà: Đường ống trục đứng dẫn nước sinh hoạt và ống thoát nước thải trục chính của chung cư.

• Đường ống HDPE ngầm: Mạng lưới truyền tải nước sạch liên xã, liên vùng áp lực cao.

• Hệ thống tưới tiêu công nghệ cao: Trục phân phối nước chính cho các trang trại nông nghiệp, nhà màng.

• Hệ thống HVAC trung tâm: Đường ống chiller dẫn nước tuần hoàn giải nhiệt cỡ nhỏ cho tháp tản nhiệt.

• Công nghiệp hóa chất nhẹ: Đường ống vận chuyển dung môi, nước thải sản xuất đã qua xử lý sơ bộ.



Những sai lầm thường gặp khi sử dụng mặt bích D90

Hiểu rõ sai lầm giúp các kỹ sư hiện trường loại bỏ tới 90% rủi ro hỏng hóc hệ thống trước khi tiến hành bàn giao nghiệm thu:

• Chọn sai hệ tiêu chuẩn lỗ bu-lông: Mua đĩa bích tiêu chuẩn JIS lắp vào hệ thống van tiêu chuẩn BS khiến các lỗ bắt ốc bị lệch nhau, không thể xỏ bulong.

• Không đồng bộ hệ gioăng làm kín: Sử dụng gioăng đệm quá mỏng hoặc sai kích thước lòng trong, khiến gioăng bị ép lồi vào trong lòng ống làm cản trở dòng chảy hoặc hở mép gây rỉ nước.

• Vận hành quá dải áp suất vật liệu: Lắp đặt bích nhựa chịu áp PN10 vào đường xả của máy bơm có áp suất đỉnh vọt lên PN14, gây nứt vỡ đĩa bích.

• Siết bu-lông lệch lực cơ học: Siết chặt tối đa một con ốc rồi mới siết các con ốc còn lại làm cho đĩa bích bị vênh góc, gioăng đệm bị chèn ép không đều dẫn đến rò rỉ dưới áp lực tĩnh.

Dấu hiệu mặt bích bị rò rỉ hoặc xuống cấp

Hãy lên kế hoạch bảo trì khẩn cấp nếu bạn phát hiện: Bề mặt mối nối bích có hiện tượng rịn nước dính giọt; Có tiếng xì nhẹ của bọt khí tại vành tiếp xúc; Đĩa bích nhựa xuất hiện các vết nứt chân chim do lão hóa UV ngoài trời; Hoặc hệ thống bu-lông kim loại bị gỉ sét ăn mòn nghiêm trọng làm giảm lực ép liên kết.

Hướng dẫn chọn mặt bích D90 phù hợp

Áp dụng checklist 6 bước tiêu chuẩn dưới đây để đảm bảo bạn lựa chọn được cấu hình phụ kiện chuẩn xác nhất cho công trình của mình:

• Bước 1: Xác định chính xác vật liệu đường ống - Ống hiện tại là nhựa PVC, HDPE, thép hay inox để chọn loại bích có phương thức liên kết tương thích.

• Bước 2: Kiểm tra áp lực làm việc tối đa - Đo dải áp suất vận hành để chọn tiêu chuẩn độ dày bích phù hợp (PN10, PN16 hay Class 150).

• Bước 3: Chọn đúng tiêu chuẩn kết nối đồng bộ - Xác định hệ tiêu chuẩn bích của các thiết bị đi kèm (van, máy bơm) là JIS, BS, ANSI hay DIN để đồng bộ số lỗ bu-lông.

•  Bước 4: Kiểm tra số lỗ và đường kính lỗ bu-lông - Đảm bảo thông số xỏ ốc trùng khớp hoàn toàn giữa hai mặt bích đối đầu.

•  Bước 5: Lựa chọn vật liệu bích theo đặc tính lưu chất

  • Nước sạch sinh hoạt, tưới tiêu: Sử dụng mặt bích nhựa d90 (PVC/HDPE) hoặc phụ kiện pvc d90 để tối ưu hóa bài toán kinh tế.

  • Hơi nước nóng, công nghiệp nặng: Chọn dòng bích thép rèn áp lực cao.

  • Hóa chất ăn mòn, thực phẩm: Bắt buộc chọn dòng mặt bích inox d90 (Inox 304/316).

• Bước 6: Kiểm tra dải nhiệt độ vận hành của lưu chất - Lưu chất có nóng không? Nhiệt độ trên 60°C bắt buộc phải chuyển từ bích nhựa sang bích kim loại chịu nhiệt.

Lưu ý khi lắp đặt mặt bích D90

Quy trình thi công cần tuân thủ nghiêm ngặt các bước cơ học sau để đạt độ bền tối đa cho mối nối:

1. Làm sạch bề mặt kết nối bích: Dùng khăn lau sạch bụi bẩn, cát sỏi bám trên bề mặt đĩa bích và bề mặt gioăng cao su trước khi đặt vào vị trí. Một hạt cát nhỏ cũng có thể tạo ra khe hở rò rỉ lớn dưới áp lực cao.

2. Đặt gioăng đệm đúng vị trí tâm trục: Vòng gioăng làm kín phải nằm đồng tâm tuyệt đối với lòng ống, không được để gioăng lệch hướng làm cản trở dòng chảy hoặc bị bu-lông đâm xuyên qua.

3. Siết bu-lông đối xứng theo hình ngôi sao: Tiến hành vặn ren đều tay theo từng cặp bu-lông đối diện nhau. Chia quá trình siết thành 3 vòng tăng dần lực (Vòng 1: siết nhẹ 30% lực; Vòng 2: siết 60% lực; Vòng 3: siết chặt hoàn toàn bằng tay cơ học) để đĩa bích tiến vào đều đặn, phẳng tuyệt đối không bị vênh.

4. Kiểm tra thử áp lực thực tế: Sau khi lắp đặt xong, tiến hành test áp tĩnh toàn hệ thống bằng nước (Hydrotest) để kiểm tra độ rò rỉ trước khi đưa vào vận hành chính thức hoặc lấp đất công trình.



Câu hỏi thường gặp về mặt bích D90 (FAQ)

Mặt bích D90 dùng cho ống bao nhiêu?

Mặt bích D90 được thiết kế để kết nối trực tiếp với các đường ống có đường kính ngoài (OD) chuẩn xác là 90mm (đối với ống nhựa PVC, HDPE). Trong hệ thống ống thép công nghiệp, kích thước này tương đương với đường kính định danh DN80 (hoặc kích cỡ hệ inch là 3").

Mặt bích D90 có chịu được áp lực cao không?

Khả năng chịu áp phụ thuộc hoàn toàn vào vật liệu và tiêu chuẩn chế tạo đĩa bích. Dòng mặt bích nhựa thông thường chịu được áp suất tối đa từ 10 bar đến 16 bar (PN10/PN16). Đối với các hệ thống công nghiệp siêu áp, bạn bắt buộc phải chuyển sang dùng bích thép rèn hoặc bích inox tiêu chuẩn ANSI Class 300 để chịu được áp suất lên tới hàng chục bar.

Nên dùng mặt bích nhựa hay inox?

Lựa chọn dựa trên bài toán môi trường và kinh tế. Bạn nên ưu tiên chọn bích nhựa cho các hệ thống dẫn nước sạch sinh hoạt, tưới tiêu hoặc hóa chất nhẹ nhờ ưu thế chi phí cực rẻ, trọng lượng nhẹ và không sợ bị gỉ sét. Chỉ chuyển sang dùng bích inox khi hệ thống vận hành trong môi trường hóa chất ăn mòn mạnh, yêu cầu tiêu chuẩn vệ sinh an toàn thực phẩm khắt khe hoặc nhiệt độ lưu chất quá cao.

Mặt bích D90 có dùng ngoài trời được không?

Có, nhưng cần chọn đúng vật liệu. Các dòng bích thép mạ kẽm nhúng nóng hoặc bích inox có độ bền thời tiết tuyệt vời khi để ngoài trời. Đối với mặt bích nhựa, bạn nên lựa chọn các dòng nhựa PVC hoặc HDPE có pha thêm phụ gia chống tia UV để ngăn ngừa hiện tượng giòn gãy, lão hóa vật liệu dưới tác động trực tiếp của ánh nắng mặt trời.

Tổng kết

Tóm lại, mặt bích D90 đóng vai trò là một cấu kiện liên kết trọng yếu giúp định hình sự chắc chắn, kín áp và linh hoạt cho mọi kiến trúc đường ống. Việc thấu hiểu các tiêu chuẩn kỹ thuật (JIS, BS, ANSI) và chọn đúng mác vật liệu nhựa, thép hay inox không chỉ giúp gia tăng tối đa tuổi thọ vận hành cho toàn hệ thống mà còn giảm thiểu rủi ro rò rỉ, hỗ trợ công tác bảo trì định kỳ diễn ra nhanh chóng, thuận tiện nhất.
