Lựa chọn mặt bích DN200 đúng kỹ thuật: Giải pháp chống rò rỉ toàn hệ thống

Vì sao chọn sai mặt bích DN200 có thể gây rò rỉ toàn hệ thống?

Trong thiết kế và thi công đường ống công nghiệp, mặt bích DN200 là một trong những phụ kiện kết nối có tần suất xuất hiện dày đặc nhất. Tuy nhiên, một thực tế đáng ngại tại nhiều công trình là tình trạng lắp sai tiêu chuẩn diễn ra rất phổ biến. Nhiều kỹ sư hoặc đơn vị thu mua thường nhầm lẫn kích thước định danh DN (Diameter Nominal) với đường kính ngoài thực tế của ống, hoặc chủ quan cho rằng mọi loại bích DN200 đều có thể lắp chéo cho nhau.

Sự sai lệch này dẫn đến những hậu quả nghiêm trọng ngay khi hệ thống vận hành. Việc lệch khoảng cách lỗ bulong khiến thợ thi công cố tình siết cưỡng ép, làm lệch tâm trục và không đồng bộ áp lực lên bề mặt tiếp xúc. Dưới áp lực dòng chảy cao, hệ quả tất yếu là vỡ gioăng làm kín, gây rò rỉ lưu chất lưu thông bên trong. Điều này không chỉ làm gián đoạn sản xuất mà còn đẩy chi phí bảo trì, sửa chữa lên gấp nhiều lần. Vì vậy, việc thấu hiểu kỹ thuật về flange DN200 là điều bắt buộc để đảm bảo an toàn cho toàn bộ công trình của bạn.

Mặt bích DN200 là gì?

Để tối ưu hóa hiệu quả vận hành, việc hiểu rõ bản chất kỹ thuật của phụ kiện là bước đầu tiên không thể bỏ qua.

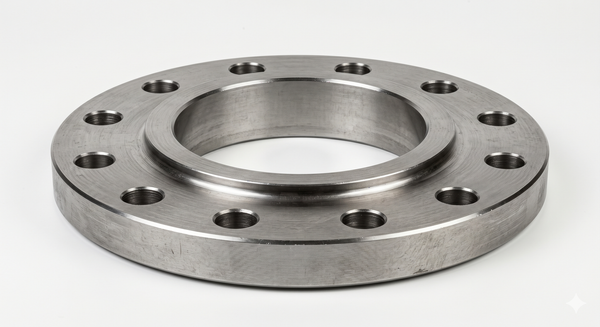

Mặt bích DN200 (tên tiếng Anh: flange DN200) là phụ kiện cơ khí có hình dạng đĩa dẹt (tròn hoặc vuông), được sử dụng để kết nối các đoạn ống, van, máy bơm và các thiết bị công nghiệp khác có kích thước định danh 8 inch (tương đương đường kính ngoài danh nghĩa khoảng 219mm) thành một hệ thống dẫn lưu chất hoàn chỉnh thông qua mối liên kết bằng bulong.

• Kích thước định danh: DN200 / 8 inch / 8".

• Đường kính ống tương thích: Thường là phi 219mm (tùy thuộc vào độ dày và tiêu chuẩn ống).

• Chức năng cốt lõi: Tạo mối nối linh hoạt, dễ dàng tháo lắp để vệ sinh, bảo dưỡng hoặc thay thế thiết bị trên đường ống mà không cần cắt ống.



Nguyên lý kết nối của mặt bích DN200 hoạt động như thế nào?

Cơ chế vận hành của mặt bích DN200 dựa trên nguyên lý ép phẳng và phân phối lực đồng đều. Cấu tạo của một mối nối bích hoàn chỉnh bao gồm bốn thành phần không thể tách rời: thân bích, các lỗ bulong được định vị chính xác, gioăng làm kín (gasket) và bề mặt niêm phong (sealing face).

Khi tiến hành lắp đặt, các bulong sẽ được xỏ qua lỗ bích và siết chặt theo hình ngôi sao hoặc đối xứng tâm. Lực siết từ bulong sẽ truyền trực tiếp lên thân bích, ép chặt hai bề mặt sealing lại với nhau. Lúc này, gioăng mặt bích nằm ở giữa sẽ bị biến dạng dẻo hoặc biến dạng đàn hồi, điền đầy vào các khoảng trống vi mô và các vết xước trên bề mặt bích, tạo thành một rào cản tuyệt đối chống rò rỉ áp suất.

Vai trò của gioăng làm kín

Gioăng là "trái tim" của khả năng chống rò rỉ. Nếu chọn sai loại gioăng (ví dụ dùng gioăng cao su thường cho môi trường hóa chất hoặc nhiệt độ cao), gioăng sẽ nhanh chóng bị mủn, rách dưới áp lực dòng chảy, làm mất hoàn toàn khả năng siết kín của hệ thống.

Vì sao cần đồng bộ tiêu chuẩn mặt bích?

Áp lực làm việc càng cao thì yêu cầu về độ chính xác hình học và độ dày của bích càng khắt khe. Các tiêu chuẩn khác nhau sẽ quy định độ dày thân bích và bước ren bulong khác nhau. Nếu không đồng bộ tiêu chuẩn, lực ép từ bulong sẽ không đều, dẫn đến hiện tượng vênh bích và rò rỉ lưu chất chỉ sau một thời gian ngắn vận hành.

Các loại mặt bích DN200 phổ biến hiện nay

Để đáp ứng các điều kiện làm việc đa dạng từ dân dụng đến công nghiệp nặng, mặt bích công nghiệp kích thước DN200 được phân loại rất chi tiết theo ba tiêu chí cốt lõi dưới đây.

Theo vật liệu cấu tạo

• Mặt bích inox DN200: Thường chế tạo từ inox 304 hoặc inox 316. Loại này có khả năng chống oxy hóa tuyệt đối, chịu nhiệt độ cao và kháng hóa chất tốt.

• Mặt bích thép DN200: Là dòng bích phổ biến nhất nhờ khả năng chịu lực va đập tốt và tối ưu chi phí.

• Mặt bích mạ kẽm: Thép đen được nhúng kẽm nóng hoặc mạ kẽm điện phân để tăng khả năng chống hoen gỉ khi làm việc ngoài trời.

• Mặt bích nhựa: (PVC, PPR, HDPE) Dùng chủ yếu cho các hệ thống cấp thoát nước sinh hoạt hoặc hóa chất ăn mòn nhẹ ở áp suất thấp.

Theo tiêu chuẩn chế tạo quốc tế

• JIS 10K (Tiêu chuẩn Nhật Bản): Thường dùng trong hệ thống phòng cháy chữa cháy (PCCC) và cấp nước cơ bản.

• BS PN16 (Tiêu chuẩn Anh): Phổ biến trong các công trình xử lý nước thải và đường ống công nghiệp tầm trung.

• ANSI 150LB (Tiêu chuẩn Mỹ): Dành riêng cho các hệ thống áp lực cao, đặc thù như ngành dầu khí, hóa chất.

• DIN PN16 (Tiêu chuẩn Đức): Chuẩn khắt khe của châu Âu, ứng dụng trong các nhà máy chế biến, năng lượng.

Theo kiểu kết nối kỹ thuật

• Slip on flange (Bích hàn trượt): Ống được đút vào trong lòng bích rồi hàn cả mặt trong lẫn mặt ngoài. Dễ định vị, giá thành hợp lý.

• Weld neck flange (Bích hàn cổ): Có phần cổ vát để hàn đối đầu với ống. Khả năng chịu áp lực cực cao, chuyên dùng cho đường ống công nghệ cao.

• Blind flange (Bích mù / Bích bịt): Không có lỗ ở tâm, dùng để đóng kín phần cuối của đường ống hoặc chặn tạm thời để thử áp.

• Threaded flange (Bích ren): Kết nối bằng bước ren nội, không cần hàn, thích hợp cho các khu vực dễ cháy nổ cấm hàn xì.

Kỹ sư lưu ý: Mỗi tiêu chuẩn (JIS, BS, ANSI, DIN) đều có quy định riêng biệt về đường kính ngoài, độ dày và đặc biệt là khoảng cách tâm giữa các lỗ bulong. Chính vì vậy, bạn không thể lắp chéo một mặt bích chuẩn JIS vào một mặt bích chuẩn BS dù chúng có cùng kích thước danh nghĩa DN200.

Thông số kỹ thuật mặt bích DN200 cần biết

Khi lựa chọn sản phẩm, việc đọc hiểu bảng thông số mặt bích giúp bạn tránh được các sai sót hình học khi lắp ráp thực tế. Dưới đây là bảng quy đổi và thông số cơ bản của dòng bích DN200 theo các hệ tiêu chuẩn phổ biến:

Bản chất kỹ thuật cần làm rõ ở đây là: Kích thước định danh DN không quyết định áp lực chịu đựng của mặt bích. Ký hiệu DN200 chỉ cho biết kích thước hình học của đường ống đi cùng. Khả năng chịu tải, chịu áp suất của hệ thống hoàn toàn phụ thuộc vào các chỉ số áp lực như PN16 hoặc Class 150 đi kèm trên ký hiệu sản phẩm. Khi áp lực đường ống tăng, độ dày của thân bích bắt buộc phải tăng lên tương ứng để đảm bảo an toàn.

So sánh mặt bích DN200 inox và thép

Việc tối ưu chi phí vật tư đòi hỏi người thiết kế phải đặt hai chất liệu phổ biến này lên bàn cân so sánh một cách thực tế.

Khi nào nên đầu tư inox 304/316?

Bạn bắt buộc phải chọn inox khi lưu chất bên trong có tính ăn mòn mạnh (như axit, sút) hoặc yêu cầu nghiêm ngặt về vệ sinh an toàn thực phẩm. Chọn sai vật liệu trong trường hợp này sẽ khiến bích bị ăn mòn rỗ bề mặt, làm giảm tuổi thọ toàn bộ công trình chỉ sau vài tháng.

Khi nào thép mạ kẽm là đủ dùng?

Với các hệ thống truyền dẫn nước thông thường, hệ thống tuần hoàn nước làm mát hoặc hệ thống chữa cháy tự động, bích thép mạ kẽm là phương án hoàn hảo giúp chủ đầu tư tiết kiệm hàng loạt chi phí mà vẫn đảm bảo độ bền kỹ thuật trên 10 năm.

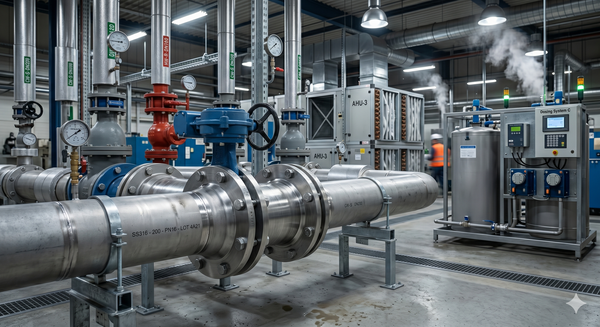

Mặt bích DN200 được dùng ở đâu?

Nhờ kích thước trung bình lớn, tối ưu được lưu lượng dòng chảy mà không làm sụt áp quá nhiều, mặt bích DN200 là mắt xích quan trọng trong nhiều hạ tầng kỹ thuật:

• Hệ thống HVAC: Đường ống dẫn nước lạnh (Chiller) và nước nóng trong các tòa nhà cao tầng, trung tâm thương mại.

• Hệ thống PCCC: Đường trục cấp nước chính cho các họng cứu hỏa của nhà xưởng sản xuất.

• Nhà máy xử lý nước: Hệ thống ống công nghệ tại các trạm bơm nước sạch, nhà máy xử lý nước thải đô thị.

• Công nghiệp nặng: Đường ống dẫn trong nhà máy lọc hóa dầu, nhà máy sản xuất hóa chất, đóng tàu, và các mặt bích áp lực cao trong nhà máy nhiệt điện.

Kích thước DN200 trở nên phổ biến vì nó là điểm cân bằng lý tưởng giữa chi phí thi công và công suất truyền tải lưu chất cho các trục chính của nhà máy tầm trung.

Những sai lầm phổ biến khi chọn mặt bích DN200

Rất nhiều sự cố rò rỉ nghiêm trọng xuất phát từ những thói quen chủ quan khi mua sắm và nghiệm thu vật tư:

1. Chỉ kiểm tra thông số DN: Mua bích chỉ bảo "bán cho tôi loại bích DN200" mà không quan tâm đến tiêu chuẩn (JIS, BS, ANSI), dẫn đến việc mang ra công trường không thể xỏ vừa lỗ bulong với thiết bị có sẵn.

2. Bỏ qua áp lực làm việc: Lắp bích tiêu chuẩn chịu áp thấp vào đường ống có áp suất đỉnh vượt ngưỡng, gây biến dạng hoặc nứt vỡ bích.

3. Dùng sai loại gioăng làm kín: Sử dụng gioăng cao su rẻ tiền cho đường ống hơi nóng (steam), khiến gioăng bị chảy nát hoàn toàn.

4. Không kiểm tra độ dày thực tế: Mua phải các dòng bích thiếu ly, bích gia công kém chất lượng không đạt độ dày tiêu chuẩn kỹ thuật quy định.

Checklist chọn mặt bích DN200 đúng kỹ thuật

Để loại bỏ hoàn toàn rủi ro mua sai hàng, bộ phận mua hàng và kỹ thuật nên tuân thủ nghiêm ngặt checklist sau trước khi đặt hàng:

•  Bước 1: Xác định chính xác tiêu chuẩn kỹ thuật của thiết bị kết nối cùng (Van gì? Bơm chuẩn gì?).

• Bước 2: Xác định áp lực làm việc lớn nhất của hệ thống (PN10, PN16, Class 150...).

•  Bước 3: Lựa chọn vật liệu phù hợp với môi trường dòng chảy (Inox, thép đen hay nhựa?).

• Bước 4: Xác định kiểu kết nối mong muốn (Hàn trượt, hàn cổ hay dùng bích mù).

•  Bước 5: Đối chiếu các thông số hình học (Đường kính ngoài, độ dày, số lỗ bulong) dựa trên bản vẽ mặt bích DN200 chuẩn.

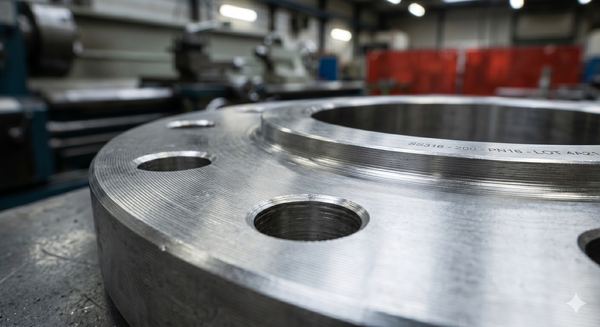

Mẹo đọc nhanh thông số trên thân bích: Các nhà sản xuất uy tín luôn dập nổi thông số trực tiếp trên vành bích. Ví dụ: DN200 - PN16 - A105 (Nghĩa là: Kích thước DN200, áp lực tối đa 16 bar, vật liệu thép carbon A105).

Câu hỏi thường gặp về mặt bích DN200 (FAQ)

Mặt bích DN200 là bao nhiêu inch?

Mặt bích DN200 tương đương với kích thước danh nghĩa là 8 inch (ký hiệu là 8"). Đây là quy đổi chuẩn quốc tế giữa hệ mét (DN) và hệ inch của Mỹ.

DN200 có tương đương phi 200 không?

Không. DN200 là kích thước định danh công nghiệp. Đường kính ngoài thực tế của đường ống tương thích với bích DN200 thường là phi 219mm (219.1mm). Do đó, bạn không thể dùng bích này cho ống có đường kính ngoài đúng 200mm.

Mặt bích DN200 dùng áp lực bao nhiêu?

Mức áp lực phụ thuộc vào tiêu chuẩn bạn chọn. Đối với chuẩn JIS 10K là 10 kgf/cm2, chuẩn BS PN16 là 16 bar, và các dòng bích ANSI chịu áp lực cao có thể lên tới hơn 20 bar (Class 150) hoặc cao hơn nữa tùy thuộc vào thiết kế hệ thống.

Nên chọn JIS hay BS cho DN200?

Lựa chọn này phụ thuộc hoàn toàn vào các thiết bị hiện tại trên đường ống của bạn. Nếu hệ thống của bạn sử dụng các dòng van nhập khẩu từ Nhật Bản, Hàn Quốc thì ưu tiên chọn tiêu chuẩn JIS. Nếu hệ thống thiết kế theo chuẩn châu Âu hoặc Malaysia, hãy chọn chuẩn BS.

Cách chọn mặt bích DN200 phù hợp giúp hệ thống vận hành ổn định

Tóm lại, để đảm bảo một hệ thống đường ống công nghiệp vận hành trơn tru, không gặp sự cố rò rỉ và tối ưu hóa chi phí vận hành, việc lựa chọn đúng mặt bích DN200 đóng vai trò quyết định. Mọi sự sai lệch về tiêu chuẩn, vật liệu hay áp lực dù là nhỏ nhất cũng có thể dẫn đến những thiệt hại kinh tế và mất an toàn lao động vô cùng nghiêm trọng.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Mặt Bích DN200
