Toàn Tập Về Mặt Bích DN25: Kích Thước, Tiêu Chuẩn Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật
Mặt Bích DN25 Có Vai Trò Gì Trong Hệ Thống Đường Ống?

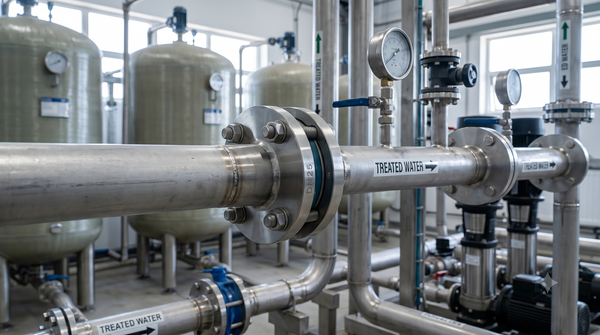

Hãy tưởng tượng một tình huống thực tế thường xuyên xảy ra tại các nhà máy: Hệ thống cấp nước công nghiệp hoặc đường dẫn hóa chất bất ngờ bị rò rỉ lưu chất ở các điểm nối. Nguyên nhân không phải do đường ống kém chất lượng, mà phần lớn xuất phát từ việc lựa chọn và lắp đặt sai tiêu chuẩn phụ kiện kết nối. Trong những hệ thống yêu cầu tháo lắp bảo trì thường xuyên, hàn cố định không phải là giải pháp tối ưu. Đó là lúc mặt bích DN25 chứng minh vai trò thiết yếu của mình.
Mặt bích DN25 là một trong những kích thước được sử dụng phổ biến nhất trong các công trình dân dụng lẫn công nghiệp. Tuy nhiên, người mua thường xuyên gặp phải những nhầm lẫn tai hại: Không biết DN25 quy đổi ra bao nhiêu inch, nhầm lẫn giữa chuẩn DN25 và kích thước ống phi 34, hoặc nghiêm trọng hơn là chọn sai tiêu chuẩn mặt bích dẫn đến không thể lắp ráp mặt bích vào van hay thiết bị.
Bài viết này sẽ cung cấp góc nhìn chuyên sâu từ chuyên gia, giúp bạn giải phẫu chi tiết mặt bích DN25 là gì, phân tích thông số kỹ thuật, tiêu chuẩn, cũng như cách lựa chọn chính xác để đảm bảo hệ thống vận hành an toàn, tiết kiệm chi phí bảo trì.

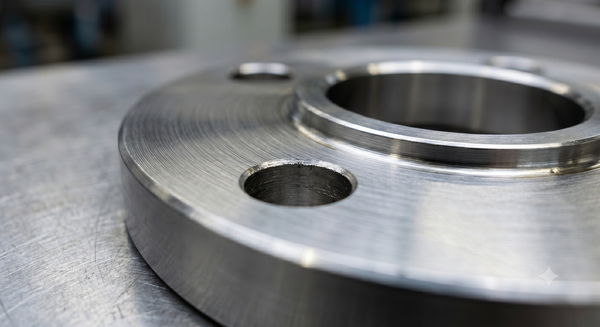

Mặt Bích DN25 Là Gì?
Định nghĩa chuẩn xác về mặt bích DN25
Mặt bích DN25 (Flange DN25) là một phụ kiện cơ khí chuyên dụng dùng để kết nối các đoạn đường ống, van, máy bơm hoặc thiết bị công nghiệp có đường kính danh nghĩa là DN25. "DN" (Diametre Nominal) là tiêu chuẩn đường kính danh định theo hệ Châu Âu.
Về mặt quy đổi thông số, người kỹ thuật cần nắm rõ định mức sau để tránh nhầm lẫn khi thi công:
DN25 tương đương với mặt bích 1 inch (theo hệ đo lường Anh/Mỹ).
Sử dụng cho đường ống có đường kính ngoài (OD - Outside Diameter) xấp xỉ 33.4 mm (thường được gọi tròn là phi 34 trong thực tế thi công tại Việt Nam).
Cấu tạo cơ bản
Một mặt bích tiêu chuẩn dù làm bằng vật liệu gì cũng sẽ bao gồm 4 thành phần cấu tạo cơ bản để đảm bảo khả năng làm kín:
Thân bích: Phần đĩa tròn phẳng chịu áp lực chính của hệ thống.
Lỗ bulong: Các lỗ được khoan đều trên viền mặt bích để xỏ bulong liên kết. Số lượng và khoảng cách lỗ phụ thuộc vào tiêu chuẩn (JIS, ANSI, DIN).
Mặt tiếp xúc gioăng (Gasket Face): Khu vực phẳng hoặc có gờ (RF/FF) để đặt gioăng làm kín, ngăn chặn rò rỉ lưu chất.
Cổ hàn hoặc ren: Phần tiếp xúc trực tiếp với đường ống, tùy thuộc vào loại bích là bích hàn cổ, bích ren hay bích hàn trượt.
Chức năng chính trong hệ thống
Không chỉ đơn thuần là một khớp nối, mặt bích DN25 đóng nhiều vai trò quan trọng:
Kết nối linh hoạt: Nối đường ống dẫn với các loại van công nghiệp (van bi, van bướm, van cổng) hoặc kết nối trực tiếp với máy bơm.
Tích hợp thiết bị đo: Giúp gắn các loại đồng hồ đo áp suất, đồng hồ đo lưu lượng vào hệ thống đường ống một cách chắc chắn.
Hỗ trợ bảo trì: Cho phép kỹ thuật viên dễ dàng tháo rời các cụm thiết bị để vệ sinh, sửa chữa mà không cần phải cắt phá đường ống.
Nguyên Lý Hoạt Động Của Mặt Bích DN25
Nguyên lý làm kín của mặt bích dựa trên lực ép cơ học. Hai mặt bích được ghép đối xứng với nhau, ở giữa là một lớp gioăng làm kín mặt bích (gasket) phù hợp với môi chất. Khi các kỹ thuật viên tiến hành siết chặt hệ thống bulong mặt bích, lực siết sẽ ép chặt gioăng làm kín, lấp đầy các khoảng hở vi mô trên bề mặt kim loại.
Nhờ cơ chế này, khớp nối có khả năng chịu đựng được áp suất cao, sự thay đổi nhiệt độ đột ngột và các rung động liên tục từ máy bơm hoặc dòng chảy lưu chất.
Tại sao kết nối mặt bích được ưu tiên hơn hàn cố định?
Trong các hệ thống công nghiệp chuyên nghiệp, hàn cố định tạo ra độ kín tuyệt đối nhưng lại là "cơn ác mộng" khi cần sửa chữa. Mặt bích giải quyết trọn vẹn bài toán này. Nó mang lại sự dễ dàng khi bảo trì, giúp thay thế thiết bị nhanh chóng, kiểm tra lòng ống thuận tiện và tối ưu hóa thời gian downtime (thời gian ngừng máy), từ đó tiết kiệm chi phí vận hành lâu dài cho doanh nghiệp.
Các Loại Mặt Bích DN25 Phổ Biến Hiện Nay
Tùy vào đặc thù của từng hệ thống mà kỹ sư sẽ chỉ định loại mặt bích phù hợp. Dưới đây là phân tích chuyên sâu về các dòng mặt bích kích thước DN25:
Mặt bích hàn cổ (Weld Neck Flange)
Đặc điểm nhận dạng là có một phần cổ dài thon dần để hàn đối đầu (butt-weld) với đường ống.
Ưu điểm: Khả năng chịu áp lực cực cao, phân tán ứng suất từ mặt bích sang đường ống. Chịu rung động rất tốt.
Khi nào dùng: Chủ yếu ứng dụng trong các hệ thống khắc nghiệt như lọc hóa dầu, hệ thống hơi nóng áp lực cao, hoặc đường ống dẫn khí nén.
Mặt bích hàn trượt (Slip On Flange)
Đường kính trong của mặt bích lớn hơn một chút so với đường kính ngoài của ống, cho phép luồn ống vào trong và hàn cả mặt trong lẫn mặt ngoài.
Ưu điểm: Giá thành thấp hơn bích hàn cổ, dễ căn chỉnh khi thi công hàn lắp.
Khi nào dùng: Là loại phụ kiện đường ống được dùng phổ thông nhất trong các hệ thống cấp thoát nước, PCCC có áp lực làm việc mức trung bình.
Mặt bích ren (Threaded Flange)
Được gia công ren trong để vặn trực tiếp vào đường ống đã tiện ren ngoài mà không cần sử dụng mỏ hàn.
Ưu điểm: Thi công nguội hoàn toàn (không phát sinh tia lửa).
Khi nào dùng: Rất lý tưởng cho môi trường dễ cháy nổ (hầm mỏ, kho xăng dầu) hoặc những vị trí chật hẹp không thể thao tác máy hàn.
Mặt bích mù (Blind Flange)
Đây là loại mặt bích đặc, không có lỗ ở giữa.
Ưu điểm: Độ cứng vững cao.
Khi nào dùng: Dùng để bịt kín vĩnh viễn hoặc tạm thời ở các đầu chờ đường ống, hoặc dùng trong quá trình xả áp, kiểm tra thử áp lực hệ thống trước khi nghiệm thu.
Socket Weld Flange
Bích hàn bọc lồng có một hộc (socket) để luồn ống vào và chỉ hàn một đường vặn ở mặt ngoài.
Ưu điểm: Tránh được việc xỉ hàn lọt vào trong lòng ống gây kẹt van.
Khi nào dùng: Thích hợp cho hệ thống áp lực cao nhưng có kích thước nhỏ, rất phổ biến ở quy cách mặt bích DN25 trở xuống.
Thông Số Kích Thước Mặt Bích DN25
Thông số kỹ thuật là yếu tố cốt lõi quyết định mặt bích có thể lắp ghép thành công hay không.
DN25 là bao nhiêu? (Bảng quy đổi cơ bản)
| Quy đổi kích thước | Giá trị |
| Đường kính danh định | DN25 |
| Hệ Inch | 1" (1 inch) |
| OD ống (Đường kính ngoài) | 33.4 mm (Phi 34) |
Tuy nhiên, OD chỉ là kích thước của đường ống hàn vào. Kích thước vòng ngoài (Outside Diameter of Flange), khoảng cách tâm lỗ bulong (PCD) lại hoàn toàn khác nhau tùy thuộc vào tiêu chuẩn:
Kích thước theo tiêu chuẩn JIS (Nhật Bản)
JIS 5K: Dùng cho áp lực thấp (max 5 bar). Kích thước nhỏ gọn.
DN25 JIS 10K: Chuẩn phổ biến nhất tại Việt Nam. Chịu áp 10 bar, sử dụng 4 lỗ bulong.
JIS 16K / 20K: Dành cho hệ thống áp lực cao. Kích thước thân bích và bulong sẽ dày dặn và lớn hơn chuẩn 10K.
Kích thước theo tiêu chuẩn ANSI (Mỹ)
DN25 ANSI 150 (Class 150): Ứng dụng nhiều trong công nghiệp hóa chất, dầu khí. Chịu áp suất khoảng 20 bar ở nhiệt độ thường.
Class 300 / Class 600: Dày hơn rất nhiều, dùng cho môi trường áp suất và nhiệt độ khắc nghiệt.
Kích thước theo tiêu chuẩn DIN (Đức / Châu Âu)
PN10: Áp suất làm việc 10 bar.
DN25 PN16: Tiêu chuẩn cực kỳ phổ biến trong các dự án dùng thiết bị Châu Âu.
PN25 / PN40: Dành cho van và hệ thống đường ống công suất lớn.
Lưu ý chuyên gia: Kích thước lỗ xỏ bulong và đường kính ngoài mặt bích sẽ thay đổi tùy theo từng tiêu chuẩn mặc dù chúng đều là bích DN25. Bạn không thể lấy bích JIS 10K để lắp vào van mặt bích chuẩn DIN PN16 vì tâm lỗ bulong không khớp nhau.
So Sánh Các Chất Liệu Mặt Bích DN25
Vật liệu chế tạo quyết định trực tiếp đến độ bền, khả năng chống ăn mòn và chi phí đầu tư dự án.
| Chất liệu | Chống ăn mòn | Chịu nhiệt | Mức Giá |
| Inox 304 (SUS304) | Cao | Cao | Trung bình |
| Inox 316 (SUS316) | Rất cao | Cao | Cao |
| Thép Carbon | Trung bình | Cao | Thấp |
| Thép mạ kẽm | Khá | Trung bình | Trung bình |
| Nhựa UPVC | Tốt (hóa chất) | Thấp | Thấp |
Tại sao mặt bích DN25 inox 304 thường là lựa chọn phổ biến nhất?
Phân tích thực tế thi công cho thấy, inox 304 hội tụ đầy đủ các yếu tố cân bằng: Khả năng chống gỉ sét tuyệt vời trong môi trường nước và khí ẩm; giá thành hợp lý không quá đắt đỏ như Inox 316; tuổi thọ thiết bị cao giảm tải chi phí thay thế; và đặc biệt là rất dễ tìm nguồn hàng với mọi tiêu chuẩn JIS, DIN, ANSI trên thị trường. Thép carbon thường được dùng cho hệ khí, dầu không ăn mòn để tối ưu chi phí (mặt bích thép carbon).
Tại Sao Chọn Sai Tiêu Chuẩn Có Thể Gây Rò Rỉ?
Một trong những vấn đề nghiêm trọng nhất của thi công đường ống là chọn sai chuẩn bích. Dưới đây là phân tích kỹ thuật về nguyên nhân và hậu quả:
Phân tích nguyên nhân:
Sai khoảng cách tâm lỗ bulong (PCD): Không thể xỏ bulong qua 2 bích để siết chặt. Nếu cố tình khoét rộng lỗ sẽ làm biến dạng và giảm khả năng chịu lực của bích.
Sai áp suất làm việc: Chọn bích JIS 5K cho hệ thống đang bơm áp 10 bar sẽ làm cong vênh thân bích khi siết ép.
Sai chuẩn gioăng / Bề mặt: Mặt bích Raised Face (RF) cần dùng gioăng RF, nếu kết hợp sai với bích Flat Face (FF) sẽ không thể tạo độ kín khít.
Hậu quả trực tiếp:
Hệ thống rò rỉ lưu chất gây nguy hiểm (nhất là axit, hơi nóng, khí gas). Gây mất áp suất toàn hệ thống, làm bơm hoạt động quá tải. Kéo theo việc tăng chi phí bảo trì, và nặng nề nhất là phải ngừng sản xuất (downtime) để khắc phục sự cố.
Mặt Bích DN25 Được Sử Dụng Trong Những Hệ Thống Nào?
Với kích thước nhỏ gọn và linh hoạt, tính ứng dụng của mặt bích DN25 trải dài trên nhiều lĩnh vực công nghiệp:
Hệ thống cấp thoát nước
Đây là ứng dụng lớn nhất. Chúng kết nối các van bướm, van cổng nhỏ trong các trạm bơm nhà máy nước, hệ thống nước sinh hoạt tại chung cư hoặc các tòa nhà thương mại.
Hệ thống PCCC (Phòng cháy chữa cháy)
Nối các cụm van góc, van xả áp trong đường ống sprinkler.
Sử dụng trong các đường ống mồi nước, ống dẫn phụ tại trạm bơm chữa cháy. Thường dùng mặt bích thép DN25 mạ kẽm.
Hệ thống khí nén
Các nhà máy cơ khí, nhà máy điện tử cần khí nén sạch, áp lực cao luôn sử dụng mặt bích chuẩn hàn cổ để chịu được sự rung động của máy nén khí công suất lớn.
Hệ thống hóa chất
Trong các cụm bồn chứa hóa chất, hoặc dây chuyền xử lý nước thải, mặt bích inox 316 hoặc bích nhựa UPVC DN25 được ưu tiên sử dụng để chống lại sự ăn mòn của axit, bazo.
Hệ thống hơi nóng
Trong các mạng lưới lò hơi và nồi hơi công nghiệp, dòng lưu chất có nhiệt độ lên đến 200 - 300 độ C. Bích thép carbon, chuẩn PN16 hoặc ANSI 150 là lựa chọn bắt buộc để đảm bảo an toàn chịu nhiệt.
Những Sai Lầm Thường Gặp Khi Mua Mặt Bích DN25
Việc thu mua vật tư nếu chỉ dựa vào kích thước sẽ dẫn đến những hậu quả tốn kém. Dưới đây là 5 sai lầm phổ biến cần tránh:
Sai lầm 1: Chỉ chọn theo kích thước DN. Mua bích DN25 nhưng không biết van đường ống đang dùng chuẩn JIS hay DIN, dẫn đến không lắp ráp được.
Sai lầm 2: Không kiểm tra áp suất làm việc. Sử dụng bích chịu áp thấp cho hệ bơm áp cao gây nứt vỡ bích.
Sai lầm 3: Không kiểm tra tiêu chuẩn bề mặt. Lắp lẫn lộn bích có gờ (RF) và bích mặt phẳng (FF).
Sai lầm 4: Chọn vật liệu không phù hợp môi trường. Dùng bích thép cho đường dẫn nước thải hóa chất, dẫn đến han gỉ chỉ sau vài tháng.
Sai lầm 5: Mua sản phẩm trôi nổi. Mua hàng không rõ nguồn gốc, không có chứng chỉ CO-CQ (chứng nhận xuất xứ và chất lượng) gây rủi ro lớn khi kiểm định an toàn áp lực.
Checklist Lựa Chọn Mặt Bích DN25 Chuẩn Kỹ Thuật
Để không bao giờ mua sai vật tư, các kỹ sư và chuyên viên mua hàng cần tuân thủ quy trình 7 bước sau:
Bước 1: Xác định môi chất lưu thông. Lưu chất là nước sạch, khí nén, hóa chất ăn mòn hay hơi nóng? Điều này quyết định hoàn toàn vật liệu bích.
Bước 2: Xác định áp suất làm việc. Tính toán áp suất max của bơm (ví dụ: 10 bar, 16 bar) để chọn định mức áp lực bích tương ứng.
Bước 3: Xác định nhiệt độ vận hành. Nhiệt độ âm hay nhiệt độ siêu cao (trên 200 độ C) cần chọn bích thép đúc đặc biệt.
Bước 4: Chọn tiêu chuẩn kết nối. Xác định rõ thiết bị đối tiếp (van, bơm) đang dùng chuẩn kết nối đường ống công nghiệp nào: JIS, ANSI, DIN hay BS.
Bước 5: Chọn vật liệu. Chốt vật liệu là Inox 304, Inox 316, Thép carbon hay Nhựa.
Bước 6: Kiểm tra chứng chỉ. Yêu cầu nhà cung cấp cung cấp đầy đủ giấy tờ CO-CQ, Test Report cho mác thép.
Bước 7: Đối chiếu kích thước. Luôn kiểm tra lại khoảng cách tâm lỗ bulong trên bản vẽ (bảng kích thước mặt bích) thực tế trước khi tiến hành lắp đặt để tránh sai sót.
Câu Hỏi Thường Gặp Về Mặt Bích DN25 (FAQ)
Mặt bích DN25 là bao nhiêu inch?
Mặt bích DN25 tương đương với kích thước 1 inch theo hệ đo lường của Anh/Mỹ.
DN25 có phải là ống phi 25 không?
Không. Đây là sự nhầm lẫn rất phổ biến. Kích thước danh định DN25 thường được thiết kế để sử dụng cho đường ống có đường kính ngoài (OD) xấp xỉ 33.4 mm (thường gọi là phi 34), chứ không phải phi 25.
Mặt bích DN25 dùng được áp suất bao nhiêu?
Áp suất làm việc tối đa phụ thuộc hoàn toàn vào tiêu chuẩn và độ dày của bích. Ví dụ: Chuẩn JIS 10K chịu được tối đa 10 bar (khoảng 10 kgf/cm2), chuẩn DIN PN16 chịu được 16 bar, ANSI Class 150 chịu khoảng 20 bar (tùy nhiệt độ).
Nên chọn bích inox 304 hay thép carbon?
Mặt bích DN25 inox 304 phù hợp cho môi trường có tính ăn mòn, yêu cầu vệ sinh như hóa chất, nước sạch, thực phẩm. Mặt bích thép carbon phù hợp cho môi trường thông thường như nước cấp, dầu, hơi nóng và giúp tối ưu chi phí đầu tư.
Mặt bích DN25 có dùng cho hệ thống hơi nóng được không?
Hoàn toàn có thể. Tuy nhiên, đối với hệ thống hơi nóng (thường đi kèm áp lực và nhiệt độ cao), bắt buộc phải chọn đúng vật liệu (thường là thép đúc carbon hoặc inox) và chọn đúng cấp áp lực (từ PN16, JIS 16K hoặc Class 300 trở lên tùy thiết kế lò hơi).
Kết Luận
Có thể khẳng định, mặt bích DN25 là một trong những quy cách kết nối phổ biến và giữ vị trí đặc biệt quan trọng trong các công trình đường ống công nghiệp hiện nay. Nắm vững bản chất kỹ thuật của thiết bị này là bắt buộc đối với người làm cơ khí.
Việc lựa chọn đúng tiêu chuẩn mặt bích (JIS, DIN, ANSI), đúng vật liệu và cấp áp lực sẽ là yếu tố cốt lõi quyết định đến độ bền bỉ, tính an toàn của toàn bộ hệ thống. Bất kỳ một sai sót nhỏ nào trong khâu chọn lựa cũng có thể dẫn đến rò rỉ, gây phát sinh những chi phí sửa chữa và thay thế không đáng có. Vì vậy, người mua hàng và kỹ thuật viên cần rà soát kỹ lưỡng các thông số kỹ thuật hoặc tìm đến chuyên gia trước khi ra quyết định đặt mua.
