Hướng Dẫn Chọn Mặt Bích DN32 Chi Tiết Nhất: Thông Số, Tiêu Chuẩn & Lỗi Thường Gặp

Trong quá trình thiết kế, thi công hoặc bảo trì hệ thống đường ống công nghiệp và dân dụng, việc lựa chọn phụ kiện kết nối đóng vai trò then chốt quyết định sự an toàn và hiệu quả vận hành. Giả sử, bạn đang tiến hành thi công hệ thống ống thép hoặc inox kích thước DN32, nhưng lại đứng trước hàng tá lựa chọn về mặt bích dn32 với đủ loại tiêu chuẩn, áp lực và vật liệu khác nhau. Bạn phân vân không biết loại nào mới thực sự phù hợp và đảm bảo kỹ thuật?

Thực tế cho thấy, việc nhầm lẫn kích thước danh nghĩa (DN) với kích thước thực tế của ống là sai lầm phổ biến nhất, dẫn đến việc chọn sai loại flange và không thể lắp đặt được vào hệ thống. Nghiêm trọng hơn, việc chọn sai tiêu chuẩn áp lực (PN) hoặc vật liệu không tương thích với môi chất có thể gây ra hậu quả khôn lường như rò rỉ lưu chất, mất áp suất hệ thống, thậm chí cháy nổ, gây thiệt hại lớn về kinh tế và an toàn con người.

Hãy luôn ghi nhớ rằng: "DN32 không chỉ đơn thuần là một con số chỉ kích thước danh nghĩa — nó là 'chìa khóa' mở ra hàng loạt các thông số kỹ thuật liên quan mật thiết đến tiêu chuẩn quốc tế (JIS, ANSI, DIN), khả năng chịu áp lực và cơ tính của vật liệu cấu thành". Do đó, việc hiểu rõ bản chất của phụ kiện này là bắt buộc đối với mọi kỹ sư và thợ thi công.

Bài viết chuyên sâu này được tổng hợp từ kinh nghiệm của các chuyên gia hàng đầu trong ngành phụ kiện đường ống. Chúng tôi sẽ giúp bạn hiểu đúng bản chất, chọn chuẩn xác các thông số và nắm vững các lưu ý quan trọng để tránh hoàn toàn những sai sót đáng tiếc khi mua và sử dụng mặt bích dn32.

Mặt bích DN32 là gì?

Để định nghĩa một cách chính xác nhất như một chuyên gia, mặt bích dn32 là một phụ kiện cơ khí có hình dạng dẹt (thường là hình tròn hoặc vuông), được sử dụng chuyên biệt để kết nối các đoạn ống có kích thước danh nghĩa DN32 lại với nhau, hoặc kết nối ống với các thiết bị khác như van, bơm, bình áp lực.

Vậy, DN32 ám chỉ điều gì? DN (Diameter Nominal) là thông số đường kính danh nghĩa, một quy ước quốc tế để phân loại kích thước đường ống. Điều này dẫn đến một Insight ngành quan trọng tối đa: DN không phải là kích thước thực tế của đường ống.

Cụ thể, đối với hệ thống ống thép carbon hoặc inox tiêu chuẩn, ống danh nghĩa DN32 sẽ có kích thước đường kính ngoài thực tế (Actual Outside Diameter) xấp xỉ Ø42mm hoặc Ø42.4mm (tùy thuộc vào tiêu chuẩn sản xuất ống cụ thể như ASTM hay ISO). Do đó, lỗ trong của mặt bích dn32 được gia công lớn hơn một chút để có thể bao ngoài đầu ống (đối với bích Slip-on) hoặc vừa khớp với đầu ống (đối với bích Weld Neck). Tuyệt đối không nhầm lẫn DN32 với ống có đường kính thực Ø32mm.

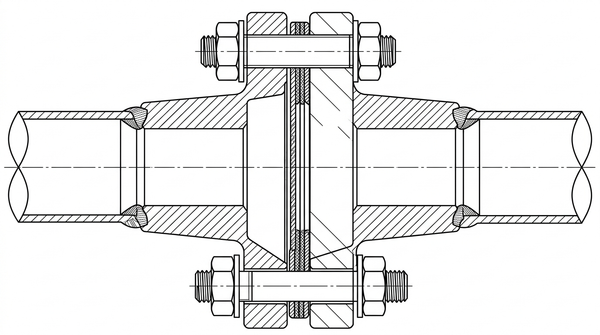

Nguyên lý hoạt động của mặt bích DN32

Nguyên lý hoạt động của mặt bích dn32 dựa trên cơ chế cơ khí đơn giản nhưng cực kỳ hiệu quả để tạo ra một mối nối kín và chắc chắn. Nó đóng vai trò là một điểm kết nối trung gian.

Sự kết nối hoàn chỉnh được tạo thành từ 3 thành phần không thể tách rời:

1. Hệ thống Bulong/Đai ốc: Lực siết mạnh mẽ từ bulong sẽ ép chặt hai bề mặt mặt bích lại với nhau một cách đồng đều.

2. Mặt bích (Flange): Hai mặt bích được hàn hoặc vặn ren cố định vào hai đầu ống cần kết nối.

3. Gioăng làm kín (Gasket): Được đặt ở giữa hai bề mặt tiếp xúc của mặt bích. Dưới lực ép cực lớn từ bulong, gioăng sẽ biến dạng và điền đầy các khoảng hở vi mô, ngăn chặn lưu chất rò rỉ ra ngoài.

Tùy thuộc vào độ dày, vật liệu và thiết kế bề mặt tiếp xúc, mối nối mặt bích dn32 có khả năng chịu áp lực rất cao. Các cấp áp lực phổ biến trên thị trường thường được ký hiệu là PN (Nominal Pressure), ví dụ PN10 (10 bar), PN16 (16 bar) hay PN25 (25 bar). Việc lựa chọn cấp áp lực của mặt bích phải lớn hơn hoặc bằng áp lực vận hành tối đa của hệ thống để đảm bảo an toàn tuyệt đối.

Phân loại mặt bích DN32 phổ biến

Để đáp ứng đa dạng yêu cầu của các hệ thống đường ống khác nhau, mặt bích dn32 được sản xuất với nhiều kiểu dáng và thiết kế kết nối riêng biệt. Dưới đây là 4 loại phổ biến nhất mà các kỹ sư thường xuyên sử dụng:

• Flange hàn cổ (Weld Neck Flange): Loại này có một cái cổ dài được thiết kế để hàn đối đầu (butt weld) trực tiếp với đầu ống. Nó được ưu tiên dùng cho các hệ thống có áp lực cực cao và nhiệt độ khắc nghiệt nhờ khả năng phân bổ ứng suất tốt.

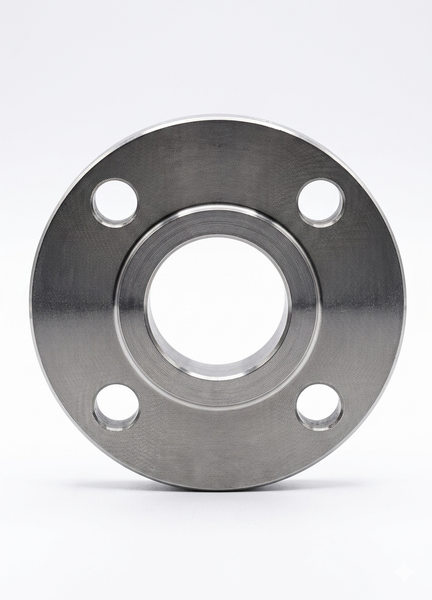

• Flange hàn trượt (Slip-on Flange): Đây là loại phổ biến nhất nhờ tính linh hoạt. Nó được luồn vào đầu ống và hàn cố định cả bên trong lẫn bên ngoài. Nó dễ lắp đặt và điều chỉnh, nhưng khả năng chịu áp kém hơn Weld Neck.

• Flange ren (Threaded Flange): Mặt bích được tiện ren trong (thường là ren NPT hoặc BSPT) để vặn trực tiếp vào đầu ống được tiện ren ngoài. Loại này phù hợp cho hệ thống áp lực thấp, không gian hẹp và tuyệt đối không dùng nơi có nhiệt độ quá cao.

• Flange mù (Blind Flange): Một cái đĩa đặc, không có lỗ trong, dùng để bịt đầu ống hoặc cuối đường ống, ngăn chặn dòng chảy lưu chất.

Đối với kích thước nhỏ như DN32, Slip-on và Threaded là hai lựa chọn kinh tế và dễ thi công nhất cho các ứng dụng phổ thông. Tuy nhiên, nếu hệ thống đòi hỏi an toàn cao, bạn MUST dùng loại Weld Neck.

Thông số kỹ thuật mặt bích DN32

Khi làm việc với các nhà cung cấp, việc hiểu rõ các thông số kỹ thuật là bắt buộc để đảm bảo mua đúng loại mặt bích dn32 cần thiết. Không bao giờ được mặc định các mặt bích DN32 là giống hệt nhau về kích thước hình học.

Các thông số cốt lõi bao gồm:

• Đường kính ngoài (OD - Outside Diameter): Tổng kích thước ngoài của mặt bích.

• Đường kính trong (ID - Inside Diameter): Lỗ trong của mặt bích, phải tương thích với Phi 42mm của ống DN32.

• Đường kính vòng tròn lỗ bulong (PCD - Pitch Circle Diameter): Khoảng cách giữa các tâm lỗ bulong đối diện.

• Số lỗ bulong và Kích thước lỗ: Số lỗ bulong và đường kính lỗ phải khớp hoàn toàn để có thể bắt bulong đồng tâm.

• Áp lực làm việc (PN/Class): Thường gặp nhất là PN10 hoặc PN16 cho các ứng dụng phổ thông.

Lựa chọn vật liệu:

• Thép Carbon: Chi phí thấp, chịu lực tốt, dùng cho nước sạch, dầu thường. Cần mạ kẽm để chống gỉ.

• Inox 304 / 316: Chống ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm, môi trường biển

• Nhựa PVC/PP: Nhẹ, chống ăn mòn hóa chất nhẹ, áp lực thấp.

DN32 chỉ là kích thước danh nghĩa. Cùng một mặt bích DN32, nhưng nếu sản xuất theo tiêu chuẩn JIS 10K sẽ có PCD và số lỗ bulong hoàn toàn khác so với tiêu chuẩn DIN PN16. Việc đo kích thước thực thực tế là cực kỳ quan trọng.

So sánh DN32 theo các tiêu chuẩn khác nhau

Sự khác biệt về tiêu chuẩn quốc tế là "bẫy" nguy hiểm nhất khiến kỹ sư chọn sai. Mỗi khu vực và quốc gia thường ưu tiên sử dụng một hệ tiêu chuẩn riêng, và các mặt bích được sản xuất theo các tiêu chuẩn này không thể lắp lẫn chéo với nhau dù cùng size DN32.

Tuyệt đối không được cố gắng lắp một mặt bích dn32 chuẩn JIS 10K vào một đối mặt bích chuẩn DIN PN16. Chúng sẽ không thể khớp lỗ bulong, không thể làm kín và sẽ gây ra rò rỉ ngay lập tức khi vận hành.

Tại sao dễ chọn sai mặt bích DN32?

Dựa trên hàng ngàn sự cố mà chúng tôi đã hỗ trợ kỹ thuật, dưới đây là 3 nguyên nhân chính khiến khách hàng dễ chọn sai mặt bích dn32:

1. Nhầm DN với kích thước thực thực tế (Ø): Sai lầm phổ biến nhất là nghĩ DN32 có nghĩa là ống phi 32mm. Thực tế, lỗ trong mặt bích DN32 là Ø42-43mm. Nếu bạn mang mặt bích này lắp vào ống Ø32, nó sẽ bị lỏng hoàn toàn.

2. Không kiểm tra tiêu chuẩn kết nối: Khách hàng thấy ghi DN32 nên mua bất kỳ cái mặt bích DN32 nào mà bỏ qua việc kiểm tra tiêu chuẩn (JIS/DIN/ANSI) của van, bơm hay đối mặt bích đang có sẵn. Hậu quả là không thể lắp khớp lỗ bulong

3. Bỏ qua cấp áp lực (PN/Class): Dùng mặt bích PN10 cho hệ thống có áp lực PN16 để tiết kiệm chi phí. Dưới áp lực cao, gioăng sẽ bị blow-out (vỡ), bulong có thể bị snapped (đứt), gây rò rỉ nghiêm trọng.

Mặt bích DN32 dùng trong hệ thống nào?

Kích thước đường ống DN32 (phi 42mm) là kích thước trung bình, xuất hiện cực kỳ phổ biến trong cả ứng dụng dân dụng và công nghiệp. Do đó, mặt bích dn32 là một trong những phụ kiện có sản lượng bán ra lớn nhất.

Các hệ thống thực tế phổ biến:

• Hệ thống cấp thoát nước: Dùng kết nối ống phi 42 trong các trạm bơm nước sạch, trục cấp nước đứng cho nhà cao tầng, hoặc đường ống nước thải công nghiệp nhẹ.

• Hệ thống PCCC (Phòng cháy chữa cháy): Size DN32 (ống nhánh 42mm) là kích thước tiêu chuẩn cho các đầu sprinker chữa cháy trong các tòa nhà thương mại.

• Hệ thống HVAC: Dùng cho các đường ống dẫn nước lạnh (chilled water) từ chiller đến các FCU trong hệ thống điều hòa trung tâm.

• Nhà máy công nghiệp: Dùng trong các đường ống dẫn khí nén, dầu thủy lực, hóa chất nhẹ trong các dây chuyền sản xuất

Sai lầm thường gặp khi chọn DN32

Để đảm bảo bạn không trở thành nạn nhân của những sai lầm trên, hãy luôn ghi nhớ: việc chọn đúng mặt bích dn32 không chỉ là vấn đề mm, nó là vấn đề bảo vệ tài sản và tính mạng con người.

Một số sai lầm nghiêm trọng khác:

• Chọn sai PN: Sử dụng mặt bích PN10 cho hệ thống áp lực cao PN16, dễ dẫn đến blow-out gioăng

• Chọn sai vật liệu: Dùng mặt bích thép thường cho đường ống inox vận chuyển hóa chất hoặc nước thực phẩm, dẫn đến gỉ sét làm ô nhiễm lưu chất

• Không kiểm tra môi trường: Bỏ qua các yếu tố như nhiệt độ cao, độ ăn mòn hay rung động mạnh có thể phá hủy mối nối chỉ sau vài tuần vận hành.

Chỉ cần sai một chi tiết nhỏ như một lỗ bulong lệch tiêu chuẩn, một vật liệu inox 304 dùng cho nước muối, nó sẽ làm phá hủy sự ổn định và an toàn của toàn bộ hệ thống đường ống phức tạp của bạn.

Cách chọn mặt bích DN32 chuẩn kỹ thuật

Để đảm bảo bạn chọn đúng loại mặt bích dn32 phù hợp hoàn hảo với hệ thống của mình, hãy tuân thủ Checklist 5 bước chọn chuẩn kỹ thuật dưới đây:

• Bước 1: Xác định tiêu chuẩn (JIS/ANSI/DIN). Kiểm tra tiêu chuẩn của các thiết bị khác (van, bơm) đang có sẵn để chọn mặt bích đồng bộ.

• Bước 2: Kiểm tra cấp áp lực (PN/Class). Xác định áp lực vận hành và áp lực test của hệ thống để chọn PN10, PN16 hay PN25 phù hợp. Luôn chọn PN flange $\ge$ PN hệ thống.

• Bước 3: Chọn vật liệu phù hợp. Thép cho nước/dầu thông thường, Inox cho hóa chất/thực phẩm, Nhựa cho áp lực thấp.

• Bước 4: Xác định môi trường. Cân nhắc các yếu tố như nhiệt độ, độ ăn mòn hay rung động để chọn loại bích và gioăng phù hợp.

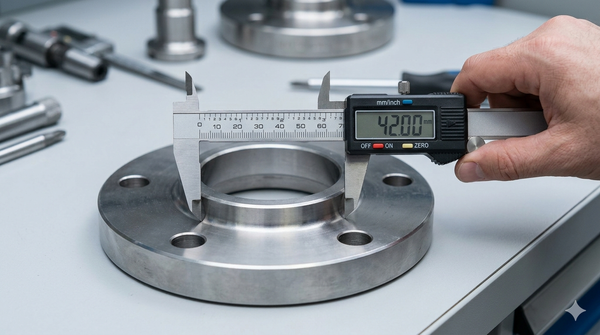

• Bước 5: Kiểm tra kích thước thực thực tế. Dùng thước kẹp (Caliper) để đo kích thước Phi của ống và đối mặt bích để chắc chắn ID của mặt bích dn32 là Ø42mm.

Lưu ý khi lắp đặt mặt bích DN32

Dù bạn đã chọn đúng loại mặt bích dn32, quy trình lắp đặt vẫn đóng vai trò quan trọng để đảm bảo sự thành công của mối nối.

Các lưu ý sống còn:

• Siết bulong đều lực: Sử dụng cờ lê kẹp lực và siết bulong theo thứ tự đối xứng (mẫu sao) để lực kẹp được phân bổ đồng đều trên gioăng, tránh hiện tượng vênh hoặc snapped bulong nhỏ của DN32

• Dùng gioăng đúng loại: Chọn gioăng có ID và OD khớp với kích thước của mặt bích, và vật liệu gioăng (cao su EPDM, NBR, PTFE...) MUST tương thích với lưu chất và nhiệt độ.

• Kiểm tra đồng tâm: Đảm bảo hai đoạn ống được căn chỉnh đồng tâm hoàn hảo trước khi lắp mặt bích và gioăng, tránh lực căng quá mức lên mối nối.

• Test áp lực: Sau khi lắp đặt, MUST thực hiện kiểm tra áp lực của hệ thống (test áp lực) theo đúng quy định để phát hiện và xử lý rò rỉ tại mối nối mặt bích dn32 kịp thời trước khi đi vào vận hành.

FAQ: CÁC CÂU HỎI THƯỜNG GẶP

1. DN32 tương đương phi bao nhiêu?

Khoảng Ø42mm. Đường kính ngoài thực tế thực tế của ống DN32 sẽ dao động từ 42mm đến 42.4mm (tùy thuộc vào ống được sản xuất theo tiêu chuẩn ASTM hay ISO/DIN)

2. DN32 có giống phi 32 không?

Không. DN là kích thước danh nghĩa, không đại diện cho kích thước thực thực tế. Ống Phi 32mm là đường kính thực Ø32, thường dùng cho ống nhựa PPR. mặt bích dn32 có lỗ trong Ø42mm, không thể lắp vừa cho ống Ø32mm.

3. Nên dùng inox hay thép carbon?

Lựa chọn này phụ thuộc hoàn toàn vào môi trường và lưu chất.

• Thép Carbon: Chi phí thấp hơn, dùng cho hệ thống nước thông thường, PCCC. Thường cần mạ kẽm hoặc sơn để chống gỉ.

• Inox (304, 316): Chống ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm, môi trường biển.

4. DN32 chịu áp lực bao nhiêu?

PN10 – PN25 tùy loại. Một mặt bích danh nghĩa DN32 có thể được sản xuất để chịu các cấp áp lực khác nhau. Bạn MUST kiểm tra ký hiệu PN (PN10, PN16, PN25...) được đóng trên thân mặt bích.

5. Có thể dùng lẫn tiêu chuẩn không?

Tuyệt đối không nên. Các mặt bích được sản xuất theo các tiêu chuẩn khác nhau (JIS vs DIN vs ANSI) có mẫu lỗ bulong hoàn toàn khác biệt. Việc cố tình lắp lẫn sẽ gây ra lệch tâm, không thể siết chặt và rò rỉ rò rỉ lưu chất

KẾT LUẬN + CTA

mặt bích dn32 là một phụ kiện kết nối quan trọng và phổ biến bậc nhất trong các hệ thống đường ống kích thước trung bình Phi 42mm. Việc hiểu đúng bản chất mm danh nghĩa DN, nắm vững các thông số dung sai gia công, cùng sự khác biệt về tiêu chuẩn quốc tế là cực kỳ then chốt. Sự nhầm lẫn kích thước Ø, chọn sai PN flange hay Mix tiêu chuẩn là nguyên nhân chính dẫn đến sai sót lắp đặt, gây rò rỉ và mất ổn định cho hệ thống.
