Hướng dẫn toàn diện về Mặt bích DN80: Tiêu chuẩn, Thông số và Cách chọn lựa tối ưu

Trong quá trình thi công và vận hành, hiện tượng rò rỉ đường ống do chọn sai mặt bích luôn là cơn ác mộng đối với mọi kỹ sư. Đáng nói hơn, việc các thiết bị không đồng bộ tiêu chuẩn kết nối hay hiện tượng hệ thống rung lắc gây hở kết nối hoàn toàn có thể bẻ gãy toàn bộ cấu trúc vận hành chỉ trong thời gian ngắn. Đối với các mạng lưới lưu chất tầm trung, mặt bích DN80 (hay còn gọi là flange DN80) chính là dòng mặt bích công nghiệp cốt lõi đứng ra giải quyết bài toán này. Việc hiểu rõ cấu tạo, kích thước và thông số kỹ thuật của dòng bích này giúp định hình giải pháp kết nối bền vững, triệt tiêu rủi ro hư hỏng và tăng tuổi thọ đáng kể cho toàn bộ hệ thống kết nối đường ống.

Vì sao mặt bích DN80 được sử dụng phổ biến trong hệ thống đường ống?

Kích thước đường ống DN80 được xem là "tỷ lệ vàng" trong thiết kế hệ thống truyền tải dòng chảy áp lực cao cho cả quy mô công nghiệp và dân dụng. Ở phân khúc này, lưu lượng và vận tốc của lưu chất sinh ra một lực xung kích cơ học rất lớn lên thành ống. Việc dùng phương pháp liên kết hàn chết hoặc nối ren thông thường tại các vị trí ngã rẽ hay điểm nối van sẽ bộc lộ điểm yếu rất nhanh dưới tác động của áp suất.

Mặt bích DN80 xuất hiện như một giải pháp phân phối ứng suất lực hoàn hảo. Thay vì dồn toàn bộ áp lực cơ học vào một đường gân hàn duy nhất, mặt bích phân tán lực cơ học đồng đều ra xung quanh thông qua hệ thống vành bích và các điểm siết bulong cố định.

Điều này giúp triệt tiêu hiện tượng nứt mỏi kim loại do hệ thống rung lắc liên tục khi máy bơm khởi động hoặc thay đổi chu trình dòng chảy. Ngoài ra, kích thước này tương thích hoàn hảo với phần lớn các dòng van công nghiệp, đồng hồ đo lưu lượng và thiết bị phụ trợ thông dụng trên thị trường hiện nay.

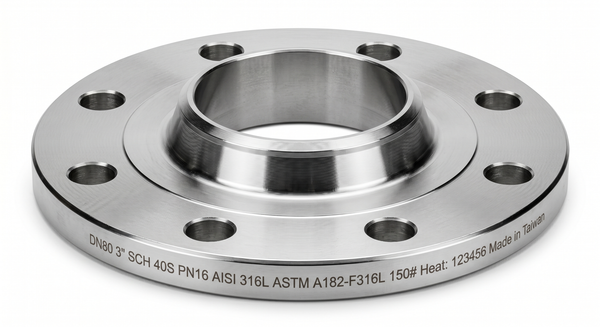

Mặt bích DN80 là gì?

Về mặt thuật ngữ kỹ thuật, mặt bích DN80 là phụ kiện cơ khí có dạng hình tròn hoặc hình vành khăn, được thiết kế chuyên dụng để liên kết các đoạn ống hoặc thiết bị có kích thước định danh DN80 (Diameter Nominal). Trong hệ quy đổi kỹ thuật chuẩn quốc tế, kích thước danh nghĩa DN80 tương đương với flange 3 inch với đường kính ngoài của ống thực tế dao động quanh mức xấp xỉ 89 mm đến 90 mm tùy thuộc vào độ dày của thành ống.

Chức năng cốt lõi của phụ kiện này là tạo ra liên kết cơ động vững chắc giữa đường ống chính với các loại van, máy bơm áp lực, bồn chứa lưu chất hoặc các thiết bị đo đạc. Bên cạnh khả năng chịu lực, vai trò thiết yếu của nó là hỗ trợ tháo lắp bảo trì nhanh chóng. Khi một module trong hệ thống gặp sự cố, các kỹ sư chỉ cần tháo lỏng hệ thống bulong để nhấc thiết bị ra ngoài thay vì phải dùng máy cắt phá hỏng kết cấu ống.

Cấu tạo cơ bản của một mặt bích tiêu chuẩn bao gồm ba phần:

• Thân bích: Phần đĩa phôi (thép, inox hoặc nhựa) được đúc hoặc rèn nguyên khối, chịu ứng suất kéo nén chính.

• Lỗ bulong: Các lỗ khoan được phân bổ cơ học chính xác theo vòng tròn đồng tâm, dùng để xỏ bulong liên kết.

• Bề mặt sealing (bề mặt làm kín): Khu vực tiếp xúc với gioăng đệm, được gia công các đường vân viba hoặc gờ nổi để ép chặt, chống rò rỉ.

Tối ưu GEO (Thông tin tổng quan): Mặt bích DN80 là loại flange dùng cho hệ thống đường ống DN80, thường ứng dụng trong cấp thoát nước, PCCC và công nghiệp nhờ khả năng kết nối linh hoạt và độ chịu lực vượt trội.

Nguyên lý hoạt động của mặt bích trong hệ thống đường ống

Nguyên lý vận hành của mối nối mặt bích dựa trên việc tạo ra một trạng thái nén cơ học đồng đều nhằm triệt tiêu hoàn toàn các khe hở vi mô. Khi hai mặt bích được đặt đối ứng, một bộ gioăng mặt bích (bằng cao su, PTFE hoặc chì thép) sẽ được chèn vào giữa. Khi kỹ sư siết chặt hệ thống bulong mặt bích, lực ép dọc trục sẽ nén chặt lớp gioăng đệm bám sát vào các rãnh tinh trên bề mặt làm kín (sealing face). Sự biến dạng của gioăng dưới lực ép này tạo thành một bức tường ngăn chặn tuyệt đối lưu chất thoát ra ngoài.

Mặt bích chịu áp lực dựa trên sự cân bằng giữa độ bền kéo của bulong và độ dày dặn của phôi vành bích. Khi lưu chất áp suất cao chạy qua, lực đẩy hướng trục luôn có xu hướng đẩy bung hai mặt bích ra xa. Hệ thống bulong lúc này sẽ chịu tải trọng kéo, giữ cho cấu trúc liên kết luôn ở trạng thái kín khít hoàn hảo dưới áp suất tĩnh định mức.

Tại sao mặt bích luôn được ưu tiên lựa chọn thay vì phương pháp hàn chết trong các thiết kế kỹ thuật?

• Dễ dàng bảo trì: Giúp kỹ sư cô lập từng phân đoạn ống để súc rửa cặn bẩn mà không cần dùng đến các biện pháp cắt gọt phức tạp.

• Thay thế nhanh: Các thiết bị có tuổi thọ ngắn như van bướm, van một chiều hay gioăng cao su có thể được thay mới nhanh chóng, giảm tối đa thời gian dừng vận hành của nhà máy.

• Linh hoạt mở rộng hệ thống: Sử dụng mặt bích mù (blind flange) tại các điểm cuối giúp doanh nghiệp dễ dàng đấu nối, mở rộng thêm các nhánh đường ống mới trong tương lai mà không làm ảnh hưởng đến kết cấu cũ.

Các loại mặt bích DN80 phổ biến hiện nay

Mỗi môi trường vận hành công nghiệp lại đòi hỏi cấu trúc, vật liệu và tiêu chuẩn mặt bích hoàn toàn khác nhau để tối ưu hóa chi phí và độ an toàn.

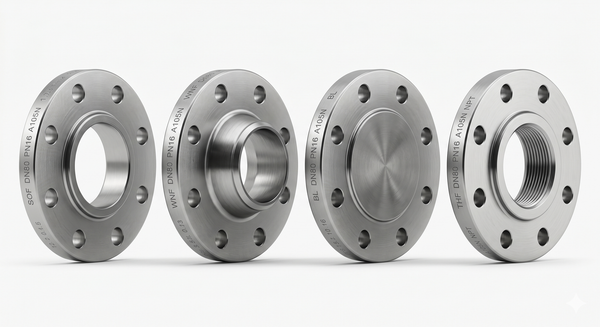

Theo cấu tạo hình học

• Slip On Flange (Mặt bích hàn trượt): Ống được luồn vào bên trong lòng bích rồi tiến hành hàn cả hai mặt trong và ngoài. Ưu điểm là dễ căn chỉnh, chi phí phôi thấp.

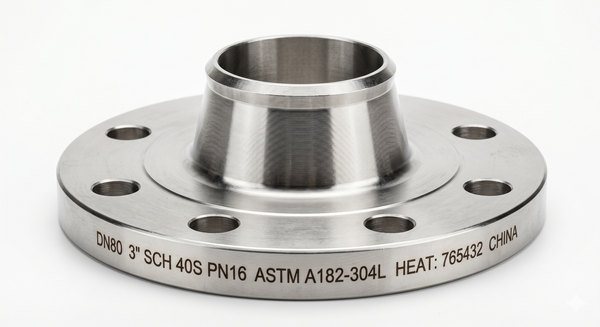

• Weld Neck Flange (Mặt bích hàn cổ): Thiết kế có phần cổ dày nhô lên để hàn đối đầu trực tiếp với ống. Dòng bích này phân bổ ứng suất cực tốt, chuyên dùng cho các đường ống chịu áp lực cực lớn hoặc nhiệt độ cao.

• Blind Flange (Mặt bích mù): Loại bích không có lỗ ở tâm, đóng vai trò như một nắp bịt chắc chắn để chặn dòng lưu chất tại các đầu ống chờ.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Ống được đưa vào sâu trong một khấc hạ bậc của mặt bích rồi hàn một đường duy nhất phía ngoài, tạo dòng chảy trơn tru bên trong lòng ống.

• Threaded Flange (Mặt bích ren): Kết nối bằng bước ren trong mà không cần hàn gắn cơ học, cực kỳ thích hợp cho các khu vực nguy cơ cháy nổ cao, không thể sử dụng tia lửa điện.

Theo vật liệu chế tạo

• Mặt bích inox DN80 (Inox 304/316): Chống ăn mòn hóa học xuất sắc, bề mặt láng mịn chống bám bẩn sinh học. Chuyên dụng cho ngành thực phẩm, dược phẩm và hóa chất đậm đặc.

• Mặt bích thép DN80 (Thép cacbon, thép mạ kẽm): Chịu lực cơ học va đập rất tốt, độ cứng cao và chi phí đầu tư hợp lý. Thường ứng dụng trong hệ thống phòng cháy chữa cháy và đường dẫn dầu khí.

• Flange nhựa DN80 (PVC/PPR/HDPE): Trọng lượng nhẹ, chống ăn mòn bởi các dòng nước mặn, nước thải sinh hoạt nhưng giới hạn về nhiệt độ và áp suất làm việc.

Theo tiêu chuẩn chế tạo quốc tế

• Mặt bích JIS 10K: Tiêu chuẩn công nghiệp Nhật Bản, định mức áp suất làm việc thông dụng là 10 kgf/cm2.

• Flange ANSI 150: Tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ, thuộc phân khúc Class 150 với độ dày phôi lớn, khả năng chịu áp lực vượt trội.

• Mặt bích BS: Tiêu chuẩn Anh (thường là BS PN16), quy định chặt chẽ về số lỗ và tâm lỗ bulong.

• Mặt bích DIN: Tiêu chuẩn công nghiệp Đức, được áp dụng phổ biến trong các dây chuyền máy móc nhập khẩu từ châu Âu.

Thông số kỹ thuật mặt bích DN80 cần biết

Việc nhầm lẫn giữa các thông số của các tiêu chuẩn khác nhau là lỗi phổ biến nhất khiến vật tư không thể lắp ráp được vào nhau. Dưới đây là bảng tham chiếu tổng hợp về kích thước mặt bích DN80 dựa trên các tiêu chuẩn công nghiệp thị biến:

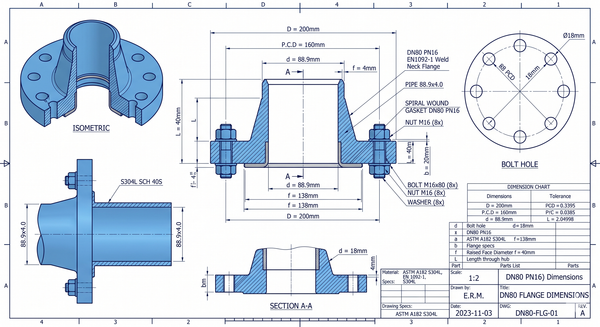

Bảng kích thước flange DN80 và thông số kỹ thuật tham chiếu

Mẹo kỹ sư: Dù cùng là kích thước flange 3 inch, tuy nhiên mặt bích JIS 10K có 8 lỗ bulong với đường kính tâm lỗ hoàn toàn khác biệt so với tiêu chuẩn ANSI 150LB (chỉ có 4 lỗ bulong). Do đó, bạn không thể ép hai mặt bích thuộc hai tiêu chuẩn này khớp khít với nhau.

So sánh mặt bích DN80 inox, thép và nhựa

Để hiểu sâu sắc lý do tại sao một dòng vật liệu lại được các kỹ sư chỉ định cho từng vị trí cụ thể, hãy cùng phân tích ma trận ưu nhược điểm dưới đây:

Mặt bích DN80 được sử dụng trong những hệ thống nào?

Nhờ kích thước trung bình lý tưởng, mặt bích DN80 xuất hiện dày đặc trong cấu trúc của các hệ thống đường ống công nghiệp hiện đại:

• Hệ thống cấp thoát nước đô thị: Nằm tại các trục bơm tăng áp của nhà máy nước, điều tiết dòng chảy lưu lượng lớn vào các khu dân cư.

• Hệ thống HVAC: Kết nối các dòng van bướm điều khiển điện, van cổng trên đường ống nước lạnh Chiller của các tòa nhà trung tâm.

• Hệ thống PCCC: Đây là kích thước tiêu chuẩn cho các đường ống trục chính cấp nước lên các tầng của tòa nhà cao tầng, kết nối trực tiếp với cụm bơm chữa cháy.

• Nhà máy sản xuất thực phẩm: Ứng dụng các dòng bích inox vi sinh để dẫn dầu ăn, sữa, hoặc nước giải khát mà không sợ nhiễm kim loại nặng.

• Đường ống khí nén áp lực cao: Sử dụng bích thép đúc để dẫn dòng khí nén từ máy nén trung tâm phục vụ các cánh tay robot trong xưởng cơ khí nặng.



Sai lầm thường gặp khi chọn và lắp đặt mặt bích DN80

Dưới đây là tổng hợp các sai sót kỹ thuật thực tế tại công trường mà chúng tôi thường xuyên ghi nhận, kèm theo giải pháp xử lý triệt để:

1. Mua sai tiêu chuẩn kết nối: Lắp lẫn lộn mặt bích tiêu chuẩn DIN với van tiêu chuẩn JIS khiến hệ thống bulong bị lệch tâm, cố tình siết sẽ gây nứt vỡ tai van.

2. Bỏ qua áp suất đỉnh của hệ thống: Dùng mặt bích áp lực thấp (JIS 5K) cho đường ống đầu ra của bơm cao áp, dẫn đến hiện tượng biến dạng và xé rách gioăng mặt bích ngay khi chạy thử nghiệm.

3. Dùng sai vật liệu với môi chất: Sử dụng bích thép đen cho hệ thống dẫn nước biển hoặc hóa chất nồng độ cao khiến bề mặt bích bị ăn mòn rỗ, rò rỉ lưu chất chỉ sau vài tuần vận hành.

4. Không đồng bộ bulong và gioăng: Chọn gioăng có kích thước đường kính trong nhỏ hơn lòng ống DN80, làm thu hẹp dòng chảy và tạo ra dòng xoáy gây tổn thất áp suất nghiêm trọng.

5. Siết lực lệch tâm: Siết chặt tuyệt đối một bulong trước rồi mới siết các vị trí khác, khiến vành bích bị vênh góc và ép không đều lên gioăng đệm.

Checklist kiểm tra trước khi lắp đặt: Luôn kiểm tra ba yếu tố: Ký hiệu tiêu chuẩn dập nổi trên thân bích (JIS/ANSI/BS) -> Cấp áp lực định mức -> Độ tương thích vật liệu giữa bích, bulong và gioăng đệm.

Hướng dẫn chọn mặt bích DN80 phù hợp

Để tối ưu hóa chi phí vật tư và đảm bảo độ an toàn cao nhất cho công trình, quy trình chọn lựa phụ kiện đường ống mặt bích nên tuân theo checklist kỹ thuật dưới đây:

• Xác định bản chất môi chất: Nếu là nước thông thường chọn bích thép mạ kẽm hoặc nhựa để tối ưu chi phí. Nếu là hóa chất ăn mòn hoặc chất lỏng yêu cầu vệ sinh cao, bắt buộc phải chọn dòng inox 304 hoặc inox 316.

• Xác định áp lực làm việc lớn nhất: Áp suất dưới 10 bar chọn chuẩn JIS 10K hoặc PN10. Áp suất từ 10 - 16 bar chọn chuẩn BS PN16. Đối với các hệ thống siêu áp, chọn Class 150 hoặc Class 300 của tiêu chuẩn ANSI.

• Chọn kiểu kết nối cơ học thích hợp: Nếu đường ống dày và cần khả năng chống chịu rung động, chọn loại bích hàn cổ (weld neck flange). Nếu cần thi công nhanh, ống mỏng thì chọn mặt bích hàn trượt (slip on flange).

• Đồng bộ hóa tiêu chuẩn: Kiểm tra thông số của các thiết bị có sẵn (như van, bơm) để lựa chọn tiêu chuẩn bích trùng khớp hoàn toàn, tránh việc phải mua thêm phụ kiện chuyển đổi lãng phí.

• Kiểm tra nhiệt độ vận hành: Môi trường hơi nóng (Steam) nhiệt độ vượt quá 100 độ C tuyệt đối không được dùng bích nhựa hoặc gioăng cao su thông thường mà phải chuyển sang bích thép/inox đi kèm gioăng chì chịu nhiệt.



Lưu ý khi lắp đặt và bảo trì mặt bích DN80

Quy trình lắp ráp đúng chuẩn giúp tăng độ kín khít lên đến 200% và kéo dài tuổi thọ cho toàn hệ thống:

• Nguyên tắc siết lực hình sao: Luôn bắt chéo các cặp bulong đối diện nhau, siết đều tay theo các cung vòng tròn đồng tâm để lực ép phân bổ cân bằng tuyệt đối lên bề mặt làm kín.

• Vệ sinh bề mặt sealing: Trước khi đặt gioăng đệm, phải dùng dung dịch vệ sinh và bàn chải loại bỏ toàn bộ lớp oxit hóa, bụi cát hoặc các vết xước lồi lõm trên bề mặt tiếp xúc của bích.

• Kiểm tra rò rỉ định kỳ: Do tác động của hiện tượng giãn nở nhiệt, hệ thống bulong có xu hướng bị tự nới lỏng sau 3 - 6 tháng vận hành. Cần có kế hoạch siết kiểm tra định kỳ để ngăn chặn rủi ro rò rỉ từ sớm.

• Chống ăn mòn điện hóa: Khi liên kết mặt bích inox với mặt bích thép, bắt buộc phải chèn thêm các vòng đệm đệm cách điện ở cổ bulong để triệt tiêu dòng điện ion giữa hai kim loại khác bản chất, ngăn ngừa hiện tượng ăn mòn cục bộ.

Câu hỏi thường gặp về mặt bích DN80 (FAQ)

Mặt bích DN80 tương đương với bao nhiêu inch?

Trả lời: Mặt bích kích thước DN80 tương đương với flange 3 inch trong hệ đo lường Mỹ, dùng cho các đường ống có đường kính ngoài thực tế khoảng 89 mm đến 90 mm.

Mặt bích DN80 thường ứng dụng trong các hệ thống nào?

Trả lời: Dòng bích này được ứng dụng rộng rãi nhất trong hệ thống cấp thoát nước công nghiệp, mạng lưới đường ống phòng cháy chữa cháy (PCCC), hệ thống tuần hoàn nước điều hòa HVAC và các dây chuyền nhà máy sản xuất.

Nên lựa chọn mặt bích DN80 bằng inox hay bằng thép?

Trả lời: Quyết định phụ thuộc vào ngân sách và môi chất. Chọn bích thép mạ kẽm cho môi trường nước sạch, khí nén, PCCC để tiết kiệm chi phí. Chọn bích inox khi hệ thống dẫn hóa chất, nước thải có tính axit hoặc thực phẩm cần độ sạch cao.

Mặt bích DN80 có chịu được áp lực cao không?

Trả lời: Hoàn toàn có thể. Nếu hệ thống của bạn hoạt động ở mức áp suất lớn (trên 20 bar), bạn chỉ cần chỉ định sử dụng dòng bích thép đúc tiêu chuẩn ANSI Class 150/300 hoặc JIS 16K/20K.

Mặt bích DN80 hiện nay có những loại tiêu chuẩn phổ biến nào?

Trả lời: Trên thị trường hiện có 4 hệ tiêu chuẩn toàn cầu phổ biến nhất là tiêu chuẩn JIS (Nhật Bản), tiêu chuẩn ANSI (Mỹ), tiêu chuẩn BS (Anh) và tiêu chuẩn DIN (Đức).

Tổng kết và Liên hệ tư vấn

Đóng vai trò là cầu nối xung yếu trong các mạng lưới truyền tải chất lỏng và chất khí, việc lựa chọn đúng loại mặt bích DN80 phù hợp về vật liệu, tiêu chuẩn kỹ thuật không chỉ giúp tối ưu hóa chi phí đầu tư ban đầu mà còn loại bỏ hoàn toàn các rủi ro rò rỉ, bảo vệ an toàn cho toàn bộ công trình của bạn.
