Trong các hệ thống đường ống công nghiệp, việc kết nối chắc chắn và đảm bảo kín khít là yếu tố sống còn. Tuy nhiên, thực tế triển khai cho thấy nhiều hệ thống gặp tình trạng rò rỉ lưu chất, lắp sai chuẩn kỹ thuật hoặc nhanh hỏng do chọn sai loại phụ kiện kết nối.
Một trong những giải pháp phổ biến và hiệu quả nhất hiện nay chính là mặt bích inox. Nhưng liệu bạn đã thực sự hiểu rõ về cấu tạo, tiêu chuẩn và cách ứng dụng loại phụ kiện này để tối ưu hóa chi phí và hiệu suất? Hãy cùng đi sâu vào chi tiết trong bài viết dưới đây.
1. Mặt bích inox là gì?
Định nghĩa:

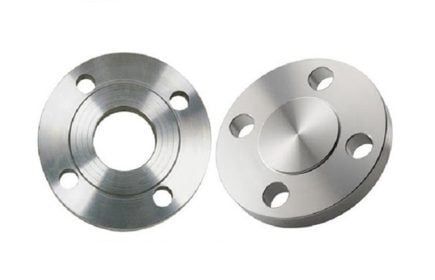

Mặt bích inox (Stainless Steel Flange) là một phụ kiện cơ khí có dạng đĩa tròn, được chế tạo từ các mác thép không gỉ (Inox 201, 304, 316). Chức năng chính của nó là kết nối các đoạn ống, van, máy bơm hoặc các thiết bị phụ trợ khác bằng hệ thống bulong, tạo thành một hệ thống đường ống kín khít và đồng nhất.
Nguyên lý hoạt động và Ưu điểm vượt trội:

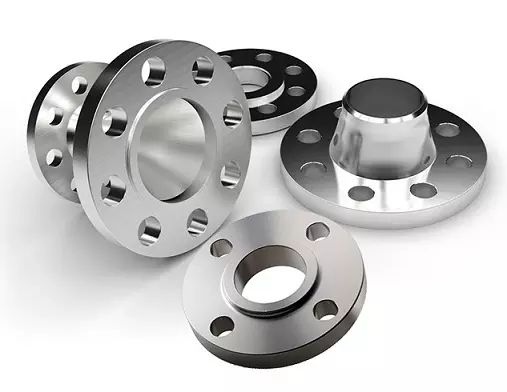

2. Các loại mặt bích inox phổ biến trên thị trường
Việc phân loại mặt bích inox chủ yếu dựa trên cấu tạo và cách thức kết nối với đường ống. Dưới đây là 5 loại cơ bản:
Phân loại theo cấu tạo kỹ thuật
Mặt bích hàn cổ (Weld Neck - WN): Có phần cổ dài, được hàn đối đầu với ống. Loại này chịu áp lực cực cao và dùng trong môi trường khắc nghiệt.
Mặt bích hàn trượt (Slip-On - SO): Đường kính trong lớn hơn ống một chút để ống có thể trượt vào bên trong. Dễ lắp đặt, giá thành rẻ nhưng khả năng chịu áp lực thấp hơn bích hàn cổ.
Mặt bích mù (Blind - BL): Không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc ngăn dòng chảy tại các vị trí chờ nâng cấp hệ thống.
Mặt bích ren (Threaded - TH): Kết nối với ống bằng mối ghép ren. Thường dùng cho đường ống nhỏ, áp suất thấp và nơi không thể thực hiện hàn (dễ cháy nổ).
Mặt bích lỏng (Lap Joint - LJ): Thường dùng kèm với một đoạn ống ngắn (Stub End), cho phép xoay mặt bích để căn chỉnh lỗ bulong dễ dàng.
3. Thông số kỹ thuật và Tiêu chuẩn mặt bích cần biết
Sai tiêu chuẩn là nguyên nhân hàng đầu dẫn đến việc không thể lắp đặt (lệch lỗ bulong) hoặc gây rò rỉ hệ thống.
Các thông số quan trọng:
DN (Diameter Nominal): Đường kính danh nghĩa của mặt bích (Ví dụ: DN50, DN100...).
PN (Pressure Nominal): Áp suất định mức (Ví dụ: PN10, PN16, PN25...).
Độ dày & Số lỗ bulong: Thay đổi tùy theo tiêu chuẩn và áp suất.
Các tiêu chuẩn phổ biến thế giới:
| Tiêu chuẩn | Xuất xứ | Ứng dụng phổ biến |
| ANSI / ASME | Mỹ | Ngành dầu khí, hóa chất, hệ thống áp lực cao. |
| JIS (5K, 10K, 20K) | Nhật Bản | Các công trình dân dụng, nhà máy theo công nghệ Nhật/Hàn. |
| DIN | Đức | Tiêu chuẩn Châu Âu, dùng trong công nghiệp thực phẩm, hóa chất. |
| BS | Anh | Phổ biến tại Việt Nam trong các hệ thống cấp thoát nước, PCCC. |
4. So sánh mặt bích inox với các loại vật liệu khác
| Tiêu chí | Mặt bích Inox | Mặt bích Thép (Carbon) | Mặt bích Nhựa (PVC/PPR) |
| Độ bền | Rất cao | Cao | Trung bình |
| Chống ăn mòn | Tuyệt vời | Kém (dễ rỉ sét) | Tốt (nhưng chịu nhiệt kém) |
| Giá thành | Cao | Trung bình | Rẻ |
| Thẩm mỹ | Sáng bóng, sạch sẽ | Cần sơn phủ | Bình thường |
5. Ứng dụng và Sai lầm thường gặp khi sử dụng
Trường hợp nào nên dùng mặt bích inox?
Hệ thống vi sinh: Nhà máy thực phẩm, dược phẩm, sản xuất nước giải khát.
Môi trường khắc nghiệt: Đường ống dẫn hóa chất, nước biển, dầu khí.
Hệ thống áp lực cao: Nồi hơi, hệ thống PCCC tòa nhà cao tầng.
Sai lầm cần tránh:
Lắp sai tiêu chuẩn: Cố tình lắp bích JIS vào hệ thống chuẩn ANSI (không khớp tâm lỗ bulong).
Sử dụng sai mác Inox: Dùng inox 201 cho môi trường axit dẫn đến ăn mòn nhanh chóng.
Siết bulong không đều: Gây hiện tượng vênh mặt bích, dẫn đến hỏng gioăng làm kín.
6. Hướng dẫn cách chọn mặt bích inox chuẩn xác
Để chọn mua mặt bích inox đúng nhu cầu, bạn cần tuân thủ checklist sau:
Xác định kích thước đường ống (DN): Phải đồng nhất với ống và các phụ kiện khác.
Kiểm tra áp suất làm việc (PN): Chọn bích có khả năng chịu áp lớn hơn hoặc bằng áp suất vận hành thực tế.
Lựa chọn mác Inox:
Inox 201: Dùng cho hệ thống trang trí hoặc nước sạch áp lực thấp.
Inox 304: Phổ biến nhất, dùng cho đa số các hệ thống công nghiệp thông thường.
Inox 316: Dùng cho môi trường có độ ăn mòn cực cao (biển, hóa chất mạnh).
Lưu ý lắp đặt: Phải siết bulong theo hình chữ thập (đối xứng) để lực ép dàn đều, đảm bảo độ kín khít tuyệt đối.
Câu hỏi thường gặp (FAQ)
1. Mặt bích inox 304 và 316 khác nhau như thế nào?
Inox 316 chứa thêm thành phần Molypden (Mo), giúp nó chịu đựng tốt hơn trong môi trường clorua (nước biển) và axit so với inox 304.
2. Khi nào thì dùng mặt bích mù?
Dùng khi bạn muốn chặn dòng chảy tại một điểm cuối của đường ống hoặc tạm thời bịt kín hệ thống để chờ lắp đặt thêm thiết bị trong tương lai.
3. Có thể dùng chung mặt bích tiêu chuẩn DIN với tiêu chuẩn JIS không?
Không khuyến khích. Mặc dù cùng kích thước DN nhưng thông số về khoảng cách tâm lỗ và đường kính lỗ bulong thường khác nhau, không thể lắp trùng khớp.
Hãy liên hệ với chúng tôi để tìm hiểu thêm về Mặt bích inox phù hợp với nhu cầu của bạn. Chúng tôi cam kết cung cấp sản phẩm chất lượng cao và dịch vụ tốt nhất để đáp ứng mọi yêu cầu của bạn trong lĩnh vực ống inox và van inox.
Kết luận
Mặt bích inox là giải pháp kết nối đường ống tối ưu, đảm bảo tính bền vững và an toàn cho công trình. Việc hiểu rõ về cấu tạo, mác thép và tiêu chuẩn kỹ thuật không chỉ giúp bạn tránh sai sót khi thi công mà còn giúp tiết kiệm chi phí vận hành lâu dài.
