Hiểu Đúng Về Mặt Bích Inox DN65: Giải Pháp Kết Nối Toàn Diện Cho Hệ Thống Ống
Trong quá trình lắp đặt và vận hành hệ thống đường ống công nghiệp kích thước DN65, một tình huống oái oăm thường xuyên xảy ra khiến các kỹ sư "đau đầu": Mặt bích inox dù trông rất chắc chắn nhưng khi đưa vào lắp ráp lại không khớp lỗ bulong, hoặc tệ hơn là hệ thống rò rỉ ngay khi vừa vận hành thử nghiệm.
Vấn đề cốt lõi thường không nằm ở lực siết, mà nằm ở việc chọn sai tiêu chuẩn mặt bích hoặc không thực sự hiểu rõ các thông số kỹ thuật đi kèm với kích thước DN65. Việc nhầm lẫn giữa các chuẩn quốc tế là một sai lầm phổ biến, có thể dẫn đến hậu quả nghiêm trọng về an toàn và kinh tế. Do đó, hiểu đúng và vận dụng chính xác thông số mặt bích inox DN65 là chìa khóa để đảm bảo sự đồng bộ và độ bền cho toàn bộ công trình.
1. Kiến thức nền tảng: Mặt bích inox DN65 là gì?

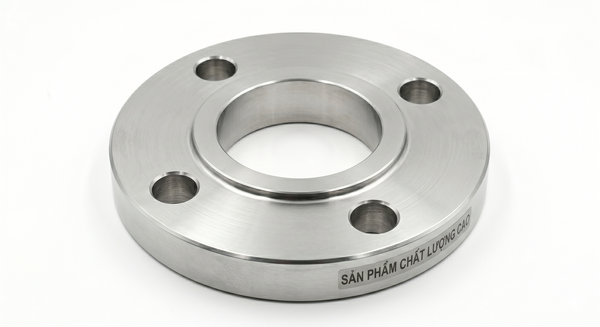

Mặt bích inox DN65 là một phụ kiện kết nối đường ống đặc biệt, được chế tạo từ các mác thép không gỉ (như inox 304, inox 316...) và được thiết kế chuyên dụng để ghép nối các đoạn ống thép hoặc inox có kích thước danh nghĩa là DN65.
Để hình dung rõ hơn, kích thước DN65 tương đương với:
Đường kính trong danh nghĩa khoảng ~65 mm.
Kích thước hệ inch khoảng ~2.5 inch.
Nguyên lý vận hành và bản chất kết nối
Hệ thống kết nối này vận hành dựa trên nguyên lý ép nén cơ học đơn giản nhưng vô cùng hiệu quả. Hai đầu mặt bích inox DN65 được hàn hoặc bắt ren cố định vào hai đầu ống cần kết nối. Một lớp gioăng (gasket) làm kín sẽ được đặt chính xác vào giữa hai bề mặt bích. Khi siết chặt các bulong xung quanh chu vi bích, lực nén cực lớn sẽ ép chặt lớp gioăng, điền đầy các khe hở và tạo ra một mối nối kín khít tuyệt đối.
Bản chất của mối nối này là sự kết hợp giữa tính chắc chắn của kết nối cơ khí và tính linh hoạt trong tháo lắp. Nó cho phép bạn dễ dàng tháo rời hệ thống để bảo trì, vệ sinh hoặc thay thế thiết bị mà không cần phải cắt hay hàn lại, điều này đặc biệt quan trọng trong các dây chuyền sản xuất cần độ sạch cao.
2. Phân tích chuyên sâu về Mặt bích inox DN65
Việc lựa chọn mặt bích inox DN65 không chỉ dừng lại ở kích thước, mà còn phải cân nhắc kỹ lưỡng về kiểu dáng và vật liệu để phù hợp với môi trường lưu chất.
Phân loại mặt bích inox DN65
Theo kiểu bích (Hình dáng kết nối):
Weld Neck (Bích cổ cao): Có phần cổ dài để hàn trực tiếp vào ống. Loại này có khả năng chịu áp lực và nhiệt độ cực cao, thường dùng trong các hệ thống dầu khí hoặc hơi nóng nhờ khả năng phân bổ ứng lực tốt.
Slip-on (Bích hàn trượt): Mặt bích có đường kính trong lớn hơn ống, có thể trượt lên ống rồi hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt, giá thành rẻ hơn nhưng khả năng chịu áp thấp hơn bích cổ.
Blind (Bích bịt): Không có lỗ ở tâm, dùng để đóng kín các đầu ống hoặc các ngách dự phòng. Nó phải chịu áp suất tĩnh lớn nhất trong hệ thống.
Threaded (Bích ren): Kết nối với ống bằng các bước ren mà không cần hàn. Giải pháp tối ưu cho các khu vực dễ cháy nổ (không thể hàn) hoặc các hệ thống áp suất thấp, kích thước nhỏ.

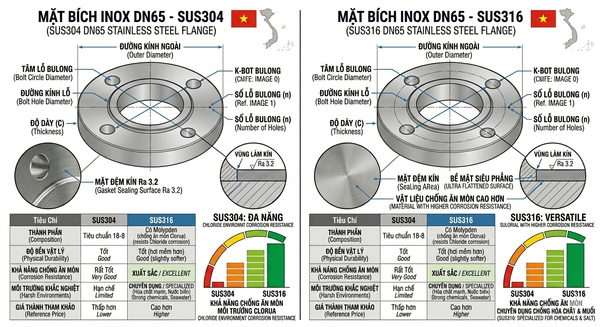

Theo vật liệu:
Inox 304: Là mác thép không gỉ phổ biến nhất nhờ sự cân bằng giữa khả năng chống gỉ và giá thành. Thích hợp cho các hệ thống nước sạch, HVAC và công nghiệp nhẹ.
Inox 316: Chứa thêm Molypden, mang lại khả năng chống ăn mòn lỗ và ăn mòn kẽ hở vượt trội trong môi trường clorua (nước biển) hoặc hóa chất mạnh.
Thông số kỹ thuật mặt bích inox DN65 (Yếu tố quyết định sự khớp nối)

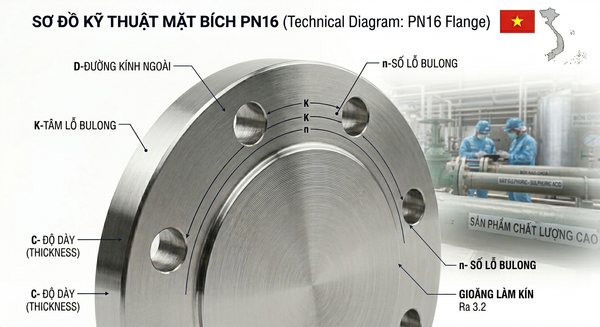

Đây là phần quan trọng nhất để tránh tình trạng "râu ông nọ chắp cằm bà kia". Hãy lấy một ví dụ cụ thể về thông số của mặt bích inox DN65 theo chuẩn DIN (Đức) với áp lực PN16:
| Thông số | Giá trị (ví dụ theo DIN PN16) | Ghi chú |
| Đường kính ngoài (D) | ~185 mm | Kích thước bao |
| Số lỗ bulong (n) | 4 lỗ | Quyết định sự khớp lỗ |
| Đường kính lỗ bulong (L) | ~18 mm | Phù hợp loại bulong M16 |
| Khoảng cách tâm lỗ (K) | ~145 mm | Thông số quan trọng nhất để lắp khớp |
| Độ dày mặt bích (C) | ~18-20 mm | Tăng theo áp PN |
Lưu ý kỹ thuật: Các thông số trên sẽ thay đổi hoàn toàn nếu bạn chọn tiêu chuẩn ANSI (Mỹ), JIS (Nhật) hoặc khi thay đổi áp suất thiết kế (PN10, PN25). Ví dụ, mặt bích ANSI Class 150 DN65 sẽ có kích thước ngoài và khoảng cách tâm lỗ khác hoàn toàn với DIN PN16 DN65, dù cùng kích thước DN. Do đó, bạn tuyệt đối không được lắp trộn lẫn các tiêu chuẩn với nhau.
3. Tại sao DN65 là kích thước "gây lú" và sai lầm thường gặp
Kích thước DN65 (2.5 inch) thường bị nhầm lẫn và chọn sai nhất trong hệ thống đường ống do nó không phổ biến bằng DN50 (2 inch) hay DN80 (3 inch).
Sai lầm chết người và hậu quả:
Nhầm lẫn DN65 với 2 inch: DN65 có kích thước ngoài thực tế khoảng 76mm, lớn hơn nhiều so với DN50 (60mm). Việc mua nhầm sẽ khiến bạn không thể lắp được ống.
Không kiểm tra tiêu chuẩn: Bạn mua van chuẩn JIS (Nhật) nhưng lại dùng mặt bích chuẩn DIN (Đức). Kết quả là tâm lỗ bulong sẽ lệch nhau hoàn toàn, không thể kết nối.
Chọn sai vật liệu (304 vs 316): Dùng inox 304 cho hệ thống nước biển chỉ để tiết kiệm chi phí ban đầu. Chỉ sau vài tháng, mặt bích sẽ bị ăn mòn lỗ và rò rỉ, chi phí thay thế lúc này gấp nhiều lần.
Dùng sai gioăng: Sử dụng gioăng cao su thông thường cho hệ thống hóa chất hoặc hơi nóng sẽ khiến gioăng bị chảy, gây rò rỉ và mất áp suất.
Hậu quả của việc chọn sai thông số mặt bích inox DN65 có thể là rò rỉ lưu chất gây thất thoát, ăn mòn nhanh chóng, không thể lắp đặt được hệ thống hoặc thậm chí nổ đường ống, gây mất an toàn nghiêm trọng cho con người và tài sản.

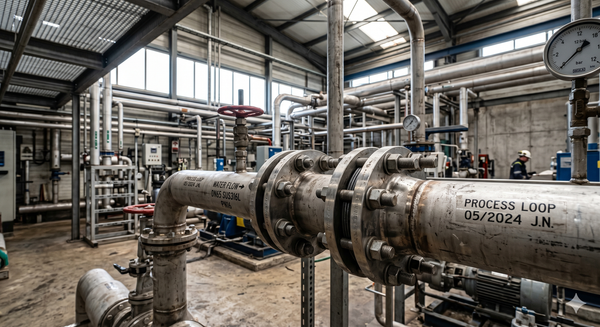

4. Ứng dụng thực tế và Hướng dẫn lựa chọn Mặt bích inox DN65
Mặt bích inox DN65 là lựa chọn hoàn hảo cho các hệ thống có yêu cầu độ bền cao, chống gỉ và tính linh hoạt.
Khi nào bạn nên sử dụng?
Hệ thống nước sạch và xử lý nước thải thành phố: Yêu cầu inox 304 để chống gỉ.
Ngành hóa chất và dầu khí: Yêu cầu inox 316 để chống ăn mòn tuyệt đối.
Sản xuất thực phẩm và dược phẩm: Yêu cầu mác inox độ bóng cao, dễ vệ sinh.
Hệ thống điều hòa không khí (HVAC): Dùng trong các đường ống nước Chiller.
Quy trình 4 bước chọn mua mặt bích inox DN65 chuẩn chuyên gia:
Bước 1: Xác định tiêu chuẩn (DIN/ANSI): Đảm bảo đồng bộ với các thiết bị khác trong hệ thống.
Bước 2: Chọn PN (áp lực): Chọn PN10, PN16, PN25... phù hợp với áp lực vận hành tối đa.
Bước 3: Chọn vật liệu (304/316): Cân nhắc kỹ về môi trường ăn mòn.
Bước 4: Kiểm tra thông số lỗ bulong (n, K, L): Đảm bảo tất cả các phụ kiện có thể lắp ráp thành công.
Lưu ý kỹ thuật: Đừng bao giờ bỏ qua lớp gioăng và bulong đi kèm. Hãy đảm bảo chúng cũng được làm từ vật liệu tương thích với mác inox và môi trường vận hành của hệ thống.
5. Giải đáp thắc mắc (FAQ) - Tối ưu SEO & Chuyển đổi
1. DN65 là bao nhiêu inch?
Đáp: DN65 tương đương với khoảng 2.5 inch.
2. Inox 304 hay 316 tốt hơn?
Đáp: Inox 316 có khả năng chống ăn mòn lỗ và ăn mòn clorua vượt trội, tốt hơn hẳn inox 304 trong môi trường khắc nghiệt như nước biển hay hóa chất. Tuy nhiên, giá thành inox 316 cao hơn.
3. Kích thước DN65 có giống kích thước 2 inch không?
Đáp: Không. DN65 có đường kính ngoài lớn hơn (khoảng 76mm), trong khi 2 inch (DN50) có đường kính ngoài khoảng 60mm.
4. Mặt bích inox DN65 có đắt không?
Đáp: Giá mặt bích inox DN65 rất đa dạng, phụ thuộc chặt chẽ vào vật liệu (304 hay 316), tiêu chuẩn (DIN hay ANSI) và nhà sản xuất. Mức giá thường dao động từ vài trăm nghìn đến vài triệu đồng mỗi cái.
5. Có thể lắp mặt bích tiêu chuẩn DIN với tiêu chuẩn ANSI không?
Đáp: Tuyệt đối không. Hai tiêu chuẩn này có số lượng lỗ, khoảng cách tâm lỗ bulong hoàn toàn khác biệt. Mọi nỗ lực lắp trộn lẫn sẽ dẫn đến tình trạng rò rỉ hoặc không thể lắp được.
