Mặt bích JIS 10K là gì? Thông số kỹ thuật và Cách lựa chọn đúng chuẩn

Khi làm việc với các hệ thống đường ống công nghiệp, chắc hẳn bạn đã ít nhất một lần bắt gặp ký hiệu "JIS 10K" được khắc trên thân mặt bích hoặc trong bản vẽ kỹ thuật. Tuy nhiên, không phải ai cũng hiểu rõ JIS 10K là gì và nó có ý nghĩa quyết định thế nào đến độ an toàn của hệ thống.

Việc hiểu sai thông số này dẫn đến những hậu quả nghiêm trọng: nhẹ thì mặt bích không khớp lỗ bulong (không lắp được), nặng thì gây rò rỉ lưu chất, thậm chí nứt vỡ hệ thống khi chịu áp lực vận hành. Bài viết này sẽ cung cấp cái nhìn chuyên gia giúp bạn nắm vững mọi khía cạnh của tiêu chuẩn mặt bích JIS 10K, từ thông số kích thước đến ứng dụng thực tế, đảm bảo bạn luôn đưa ra lựa chọn kỹ thuật chính xác nhất.

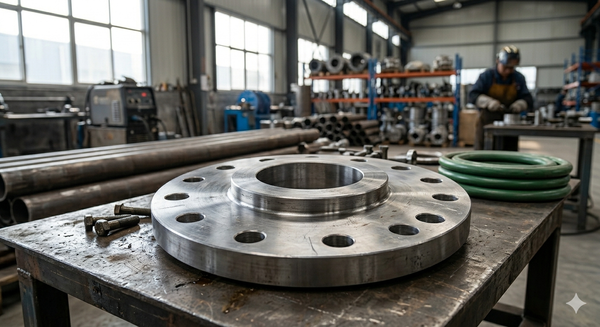

Mặt bích JIS 10K là gì?

Mặt bích JIS 10K là loại mặt bích được sản xuất theo bộ tiêu chuẩn công nghiệp Nhật Bản (Japanese Industrial Standards - JIS). Đây là một trong những tiêu chuẩn phổ biến nhất tại Việt Nam và khu vực Châu Á.

Trong đó, ký hiệu "10K" đại diện cho mức áp lực danh nghĩa mà mặt bích có thể chịu được ở điều kiện nhiệt độ bình thường. Cụ thể, 10K tương đương với khả năng chịu áp lực khoảng 10 kgf/cm² (xấp xỉ 1 MPa hoặc 10 bar).

Chức năng chính của mặt bích JIS 10K là tạo ra mối liên kết chắc chắn giữa các đoạn ống, giữa ống với van hoặc các thiết bị đo lường, giúp hệ thống hoạt động ổn định và dễ dàng tháo lắp khi bảo trì.

Nguyên lý hoạt động của mặt bích

Mặt bích vận hành dựa trên nguyên lý kết nối cơ học gián tiếp. Thay vì hàn trực tiếp các đầu ống với nhau, mặt bích tạo ra một mặt phẳng tiếp xúc rộng.

1. Kết nối: Hai mặt bích được đặt áp sát vào nhau, ở giữa là một lớp gioăng (gasket) làm kín.

2. Siết lực: Các bulong được xỏ qua lỗ trên vành bích và siết chặt.

3. Làm kín: Lực siết từ bulong sẽ nén chặt lớp gioăng, lấp đầy các khe hở li ti trên bề mặt bích, tạo ra một mối nối kín hoàn toàn, ngăn không cho lưu chất thoát ra ngoài.

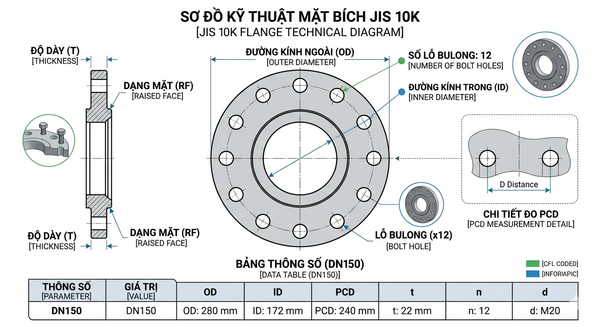

Thông số kỹ thuật mặt bích JIS 10K

Để đảm bảo lắp đặt chính xác, bạn cần quan tâm đến các thông số kích thước hình học (Dimension) theo tiêu chuẩn JIS B2220. Dưới đây là bảng thông số cho một số kích thước phổ biến:

Bảng kích thước mặt bích JIS 10K (Tham khảo)

Ghi chú: Đơn vị đo tính theo mm. Tùy vào loại bích (rỗng hay mù) mà độ dày (t) sẽ có sự thay đổi nhỏ.

Các loại mặt bích JIS 10K phổ biến

Tùy vào phương thức kết nối và vị trí trong hệ thống, JIS 10K được chia thành các dòng chính:

• Slip-on Flange (SOP): Mặt bích trượt, ống được luồn vào trong lỗ bích và hàn ở cả mặt trong lẫn mặt ngoài. Rất phổ biến vì dễ lắp đặt.

• Blind Flange (BL): Mặt bích mù, không có lỗ ở giữa, dùng để đóng kín đầu ống hoặc các ngách chờ của hệ thống.

• Weld Neck (WN): Mặt bích hàn cổ, có phần cổ dài để hàn đối đầu với ống. Dùng cho hệ thống có rung động mạnh.

• Threaded Flange (TH): Mặt bích ren, dùng kết nối bằng ren thay vì hàn, phù hợp cho khu vực dễ cháy nổ không thể dùng nhiệt.

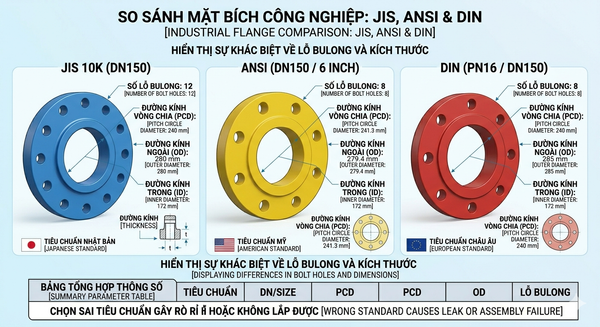

So sánh JIS 10K với ANSI và DIN

Một sai lầm phổ biến là cho rằng các loại mặt bích có cùng kích thước đường ống thì có thể lắp lẫn cho nhau. Thực tế, thông số PCD (khoảng cách tâm lỗ) giữa các tiêu chuẩn là khác nhau.

Bạn không thể lắp mặt bích JIS 10K vào một chiếc van tiêu chuẩn ANSI vì các lỗ bulong sẽ không trùng khớp, dù cả hai đều dùng cho ống DN100.

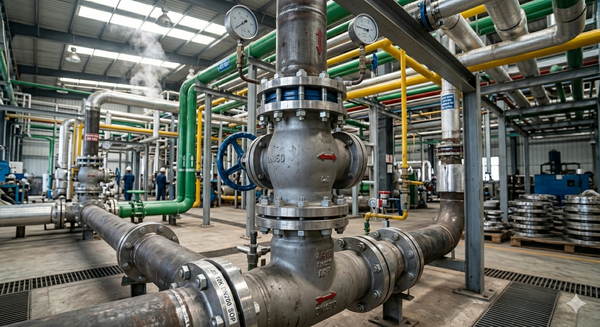

Ứng dụng và Sai lầm thường gặp

Khi nào nên dùng mặt bích JIS 10K?

• Hệ thống cấp thoát nước đô thị, nước thải.

• Các nhà máy thực phẩm, dệt nhuộm có vốn đầu tư Nhật Bản, Hàn Quốc.

• Hệ thống PCCC (Phòng cháy chữa cháy) tiêu chuẩn áp lực trung bình.

Sai lầm cần tránh:

1. Nhầm lẫn tiêu chuẩn: Lắp bích JIS cho van ANSI.

2. Bỏ qua vật liệu: Dùng bích thép cho môi trường hóa chất (đáng lẽ phải dùng Inox 304/316).

3. Quên gioăng: Lắp sắt tiếp xúc sắt trực tiếp chắc chắn sẽ rò rỉ.

4. Siết bulong không đều: Khiến gioăng bị vênh, gây hở cục bộ.

Hướng dẫn lắp đặt mặt bích JIS 10K đúng kỹ thuật

Để mối nối bền bỉ theo thời gian, hãy tuân thủ quy trình sau:

1. Làm sạch: Vệ sinh sạch rỉ sét, dầu mỡ trên bề mặt bích.

2. Căn chỉnh: Đặt gioăng nằm chính tâm, không để lệch sang một bên.

3. Siết bulong: Thực hiện theo nguyên tắc hình sao (siết đối xứng). Không siết chặt ngay lập tức một con, mà siết dần đều từng cặp đối diện cho đến khi đạt lực yêu cầu.

4. Kiểm tra: Sau khi hệ thống vận hành có áp, cần kiểm tra lại xem có hiện tượng "đổ mồ hôi" tại mối nối hay không.



FAQ - Câu hỏi thường gặp

1. JIS 10K tương đương với PN bao nhiêu?

JIS 10K có áp lực làm việc tương đương với PN10 (10 bar) trong tiêu chuẩn DIN của Châu Âu.

2. Mặt bích JIS 10K làm bằng chất liệu gì?

Phổ biến nhất là Thép carbon (SS400, A105), Inox (SUS304, SUS316) và Gang.

3. Có thể dùng mặt bích JIS 10K cho hệ thống 16 bar không?

Không. JIS 10K chỉ chịu được tối đa ~10 bar. Nếu áp lực hệ thống là 16 bar, bạn bắt buộc phải dùng JIS 16K hoặc JIS 20K.

Kết luận

Hiểu rõ về mặt bích JIS 10K không chỉ giúp bạn mua đúng hàng mà còn đảm bảo sự bền vững cho toàn bộ công trình. Đây là tiêu chuẩn kinh tế, hiệu quả và cực kỳ phổ biến tại thị trường Việt Nam hiện nay.

Bạn đang cần tư vấn kỹ thuật hoặc nhận báo giá mặt bích JIS 10K (Thép, Inox) số lượng lớn?

 Liên hệ ngay với chúng tôi để được đội ngũ chuyên gia hỗ trợ báo giá nhanh trong 5 phút và cung cấp đầy đủ chứng chỉ CO/CQ.
