Mặt Bích Máy Bơm: Giải Pháp Kết Nối Chuyên Nghiệp Cho Hệ Thống Vận Hành Bền Bỉ

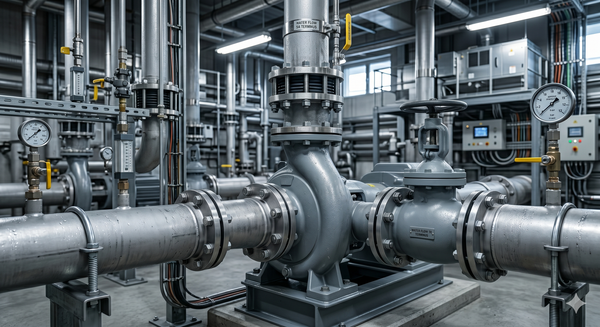

Vì Sao Máy Bơm Cần Kết Nối Mặt Bích Đúng Kỹ Thuật?
Trong vận hành hệ thống cấp thoát nước hay công nghiệp, máy bơm được ví như "trái tim" đẩy dòng chảy đi khắp mạng lưới. Tuy nhiên, một thực tế phổ biến là nhiều hệ thống gặp phải tình trạng máy bơm rung lắc dữ dội, gây ra tiếng ồn lớn và hiện tượng đường ống rò rỉ ngay tại điểm kết nối. Điều này thường bắt nguồn từ việc sử dụng các phương pháp nối ống không đảm bảo hoặc lắp đặt sai quy trình kỹ thuật.
Khi điểm kết nối không đủ độ chắc chắn, hệ thống sẽ phải đối mặt với những hậu quả nghiêm trọng: mất áp suất đường ống, giảm hiệu suất bơm đáng kể và tiềm ẩn rủi ro hư hỏng cơ khí cao. Việc tháo lắp thiết bị để bảo trì cũng trở nên cực kỳ khó khăn nếu mối nối bị biến dạng hoặc gỉ sét bám chặt. Những sự cố này không chỉ làm gián đoạn sản xuất mà còn đẩy chi phí sửa chữa lên gấp nhiều lần so với dự kiến.
Để khắc phục triệt để, giải pháp tối ưu chính là sử dụng mặt bích máy bơm tiêu chuẩn. Phụ kiện này tạo ra một liên kết chắc chắn, ổn định, giúp triệt tiêu rung động và bảo vệ toàn vẹn hệ thống. Lựa chọn đúng mặt bích giúp hệ thống bơm hoạt động bền bỉ và an toàn hơn.

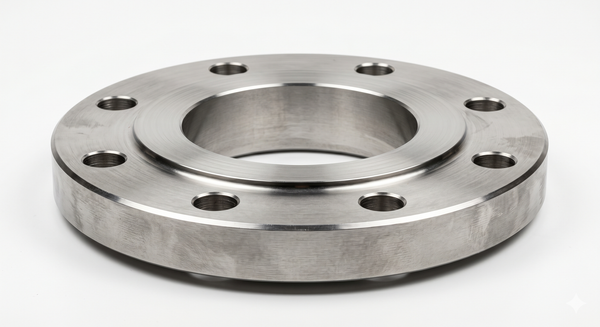

Mặt Bích Máy Bơm Là Gì?
Mặt bích máy bơm là một phụ kiện cơ khí dạng đĩa, được thiết kế chuyên dụng để kết nối máy bơm với đường ống dẫn lưu chất hoặc các thiết bị phụ trợ như van và đồng hồ đo. Thay vì sử dụng các mối nối hàn chết cố định, mặt bích cho phép liên kết các bộ phận thông qua hệ thống bulong và gioăng làm kín.
Vai trò cốt lõi của mặt bích máy bơm bao gồm:
Chống rò rỉ: Tạo ra bề mặt tiếp xúc kín khít tuyệt đối dưới lực ép của bulong.
Chịu áp lực: Được thiết kế để chịu đựng sức ép lớn từ dòng chảy lưu chất mà không bị biến dạng.
Dễ tháo lắp bảo trì: Cho phép kỹ thuật viên tách rời máy bơm ra khỏi hệ thống chỉ bằng cách nới lỏng các bulong, cực kỳ tiện lợi cho công tác kiểm tra định kỳ.
Cấu Tạo Của Mặt Bích Máy Bơm
Một bộ mặt bích máy bơm tiêu chuẩn được cấu thành từ các bộ phận then chốt sau:
Thân mặt bích
Đây là bộ phận chịu lực chính, thường được chế tạo bằng phương pháp đúc hoặc rèn để đảm bảo độ cứng vững. Thân bích có độ dày theo tiêu chuẩn để chịu được áp suất vận hành mà không bị vênh hay nứt.
Lỗ bulong
Các lỗ này được phân bổ đều quanh thân bích nhằm tạo ra các điểm liên kết cố định. Khoảng cách và số lượng lỗ bulong tuân thủ nghiêm ngặt theo các tiêu chuẩn quốc tế để đảm bảo tính lắp lẫn.
Bề mặt Sealing (Mặt gương)
Đây là khu vực tiếp xúc trực tiếp với gioăng. Bề mặt này thường được gia công nhẵn hoặc có các đường gân đồng tâm để tăng khả năng bám dính và chống rò rỉ lưu chất.
Gioăng làm kín (Gasket)
Nằm giữa hai mặt bích, gioăng có nhiệm vụ lấp đầy các khe hở siêu nhỏ. Tùy vào môi trường, gioăng có thể làm từ cao su, PTFE (Teflon) hoặc graphite chịu nhiệt.

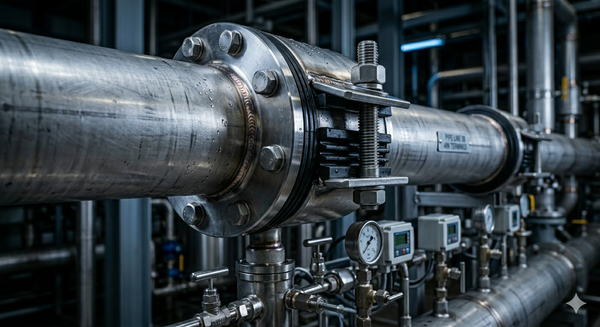

Nguyên Lý Hoạt Động
Nguyên lý hoạt động của mặt bích dựa trên sự phân bổ lực ép cơ học đồng đều. Khi hai mặt bích được đặt áp sát nhau, một vòng gioăng làm kín sẽ được chèn vào giữa. Lúc này, các bulong sẽ đóng vai trò tạo ra lực ép cực lớn, nén chặt gioăng vào bề mặt sealing.
Giải thích chuyên sâu:
Tại sao việc siết lệch bulong lại gây rò rỉ? Khi bạn siết bulong không đều lực, mặt bích sẽ bị hiện tượng "vênh". Điều này khiến áp lực lên gioăng không đồng nhất, tạo ra những kẽ hở li ti nơi lưu chất có thể len lỏi qua dưới áp suất cao.
Hơn nữa, việc chọn đúng tiêu chuẩn mặt bích (như JIS, ANSI) là bắt buộc vì mỗi tiêu chuẩn quy định một khoảng cách tâm lỗ bulong khác nhau. Nếu chọn sai, bạn sẽ không thể xỏ bulong qua để tạo liên kết, dẫn đến việc phải thay thế toàn bộ phụ kiện, gây lãng phí thời gian và tiền bạc.

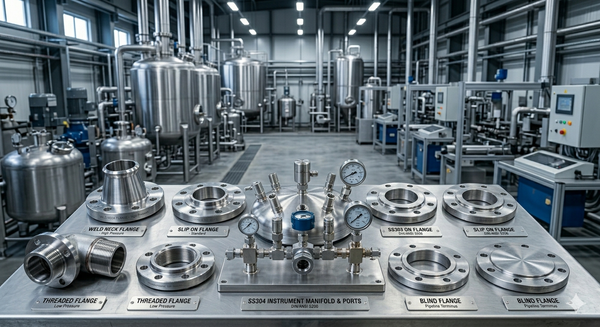

Các Loại Mặt Bích Máy Bơm Phổ Biến
Tùy vào yêu cầu kỹ thuật và áp suất hệ thống, người ta phân chia thành các loại mặt bích sau:
Mặt bích hàn cổ (Weld Neck Flange)
Loại bích này có phần cổ dài được hàn trực tiếp vào ống. Thiết kế này giúp truyền ứng suất vào đường ống, làm giảm nồng độ ứng suất tại chân mặt bích, từ đó chịu được áp suất cao và giảm rung động cực tốt.
Mặt bích rỗng (Slip On Flange)
Đây là loại bích có đường kính trong lớn hơn đường kính ống một chút, cho phép ống trượt vào bên trong rồi mới hàn. Slip On rất dễ lắp đặt, căn chỉnh và có giá thành hợp lý, phù hợp cho các hệ thống áp suất trung bình.
Mặt bích ren (Threaded Flange)
Sử dụng mối nối ren thay vì hàn. Loại này đặc biệt hữu dụng trong các khu vực dễ cháy nổ hoặc các hệ thống ống nhỏ nơi việc hàn nhiệt gặp khó khăn. Tuy nhiên, khả năng chịu áp của nó thấp hơn so với bích hàn.
Mặt bích mù (Blind Flange)
Là loại mặt bích không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc các đầu chờ của máy bơm khi chưa sử dụng đến.
Vật Liệu Mặt Bích Máy Bơm
Vật liệu quyết định độ bền và khả năng tương thích của mặt bích với môi trường lưu chất:
Inox 304/316: Đây là lựa chọn hàng đầu cho các hệ thống yêu cầu vệ sinh cao như thực phẩm, dược phẩm hoặc môi trường hóa chất nhờ khả năng chống gỉ sét và ăn mòn tuyệt vời.
Thép carbon: Sở hữu độ cứng và khả năng chịu lực rất cao. Đây là loại vật liệu kinh tế, giá rẻ hơn inox và được dùng rộng rãi trong các hệ thống dẫn dầu, khí gas.
Gang: Đặc biệt phổ biến trong các trạm bơm cấp thoát nước dân dụng nhờ khả năng hấp thụ rung động tốt và giá thành phải chăng.
Nhựa UPVC/PPR: Dành riêng cho các hệ thống áp lực thấp, môi trường axit hoặc nước sinh hoạt thông thường để tối ưu chi phí.
Thông Số Kỹ Thuật Quan Trọng
Để chọn được mặt bích chính xác, bạn cần nắm rõ 4 thông số sau:
Kích thước danh định (DN): Từ DN15 đến hơn DN600, phải tương ứng với kích thước họng bơm và đường ống.
Áp suất (PN/Class): Các định mức như PN10, PN16 hoặc Class 150 quy định ngưỡng chịu tải tối đa của mặt bích.
Tiêu chuẩn: JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức), BS (Anh). Đây là yếu tố quyết định các lỗ bulong có khớp nhau hay không.
Kiểu mặt Sealing:
RF (Raised Face): Có gờ lồi, phổ biến nhất.
FF (Flat Face): Mặt phẳng hoàn toàn.
RTJ (Ring Type Joint): Có rãnh đặt vòng đệm thép cho áp suất cực cao.
So Sánh Các Tiêu Chuẩn Mặt Bích
| Tiêu chuẩn | Khu vực dùng phổ biến | Đặc điểm nổi bật |
| JIS | Nhật Bản, Việt Nam, Châu Á | Thiết kế gọn nhẹ, phổ biến trong dân dụng và công nghiệp nhẹ. |
| ANSI | Mỹ, Dầu khí, Hóa chất | Khả năng chịu áp lực và nhiệt độ cực cao, độ dày lớn. |
| DIN | Đức, Châu Âu | Độ chính xác kỹ thuật rất cao, thường dùng trong máy móc hiện đại. |
| BS | Anh, Các nước khối thịnh vượng | Thường thấy trong các hệ thống cấp thoát nước lâu đời. |
Vì Sao Mặt Bích Máy Bơm Bị Rò Rỉ?
Ngay cả khi sử dụng mặt bích cao cấp, tình trạng rò rỉ vẫn có thể xảy ra do các nguyên nhân:
Siết không đều lực: Làm gioăng bị ép lệch, tạo khe hở.
Gioăng sai vật liệu: Dùng gioăng cao su thường cho nước nóng hoặc hóa chất khiến gioăng bị mủn, biến dạng.
Bề mặt mặt bích cong vênh: Do tác động nhiệt trong quá trình hàn hoặc va đập cơ học.
Chọn sai áp suất: Mặt bích PN10 lắp vào hệ thống áp lực 15 bar sẽ dẫn đến rò rỉ hoặc thậm chí nổ bích.
Phân tích sâu: Rung động từ máy bơm công suất lớn là kẻ thù thầm lặng. Nếu không có các khớp nối chống rung hoặc bulong không được siết đủ chặt, các rung động này sẽ làm lỏng dần liên kết bích theo thời gian. Ngoài ra, hiện tượng giãn nở nhiệt trong các hệ thống nước nóng cũng dễ làm vênh bề mặt sealing nếu vật liệu mặt bích không đồng nhất với ống.
Ứng Dụng Thực Tế
Mặt bích máy bơm là thành phần không thể thiếu trong:
Hệ thống cấp nước: Từ nhà máy nước đến các trạm bơm tăng áp chung cư.
Hệ thống PCCC: Đảm bảo áp lực nước cực lớn khi có sự cố hỏa hoạn.
Nhà máy công nghiệp: Dẫn dầu, hóa chất, thực phẩm.
HVAC: Hệ thống điều hòa không khí trung tâm và Chiller.
Xử lý nước thải: Kết nối các máy bơm bùn, bơm chìm thải.
Hướng Dẫn Lắp Đặt Và Checklist
Quy trình lắp đặt tiêu chuẩn 5 bước:
Bước 1: Kiểm tra kích thước và tiêu chuẩn lỗ bulong giữa họng bơm và mặt bích ống.
Bước 2: Làm sạch hoàn toàn gỉ sét, bụi bẩn trên bề mặt sealing.
Bước 3: Đặt gioăng làm kín vào đúng tâm, không được để gioăng bị lệch.
Bước 4: Xỏ bulong và siết đai ốc theo hình chéo (ngôi sao) để lực ép đều.
Bước 5: Chạy thử máy bơm, tăng dần áp lực để kiểm tra rò rỉ.
Checklist chọn mặt bích:
Có đúng kích thước DN không?
Tiêu chuẩn JIS/ANSI/DIN đã đồng bộ chưa?
Định mức PN có chịu được áp suất máy bơm không?
Vật liệu có phù hợp với chất lỏng (nước sạch, nước thải, hóa chất)?
FAQ – Câu Hỏi Thường Gặp
1. Mặt bích máy bơm dùng để làm gì?
Dùng để tạo mối liên kết chắc chắn và kín khít giữa máy bơm với hệ thống đường ống, đồng thời cho phép tháo lắp dễ dàng khi sửa chữa.
2. Nên dùng mặt bích inox hay thép?
Nếu hệ thống dẫn nước sạch hoặc hóa chất, hãy dùng Inox để chống gỉ. Với các hệ thống dầu hoặc nước thông thường yêu cầu chịu lực lớn và tiết kiệm chi phí, Thép carbon là lựa chọn tối ưu.
3. Vì sao mặt bích bị rò rỉ sau một thời gian sử dụng?
Thường do gioăng bị lão hóa, bulong bị lỏng do máy bơm rung động hoặc do sự giãn nở nhiệt làm vênh mặt tiếp xúc.
4. Bao lâu nên kiểm tra mặt bích một lần?
Định kỳ khoảng 6–12 tháng/lần. Nên kiểm tra độ chặt của bulong và tình trạng bề mặt bên ngoài để xử lý kịp thời các dấu hiệu rò rỉ thấm nước.
Kết luận:
Đầu tư vào mặt bích máy bơm chất lượng và lắp đặt đúng kỹ thuật là cách tốt nhất để bảo vệ "trái tim" của hệ thống đường ống. Đừng để những sai sót nhỏ về phụ kiện làm ảnh hưởng đến hiệu suất và an toàn của toàn bộ công trình. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Mặt Bích Máy Bơm
