Cẩm nang toàn diện về mặt bích mù: Giải pháp cô lập và bịt kín hệ thống đường ống an toàn

Vì sao mặt bích mù được dùng rộng rãi trong hệ thống đường ống?

Trong quá trình vận hành, bảo trì hoặc nâng cấp hệ thống đường ống công nghiệp, các kỹ sư luôn phải đối mặt với bài toán cô lập dòng chảy một cách tuyệt đối. Hãy tưởng tượng một kịch bản thực tế: bạn cần tạm dừng một nhánh trong hệ thống tuần hoàn để thay thế van bị hỏng, hoặc cần bịt kín đầu đường ống chờ của một dự án mở rộng nhà xưởng trong tương lai. Ở những vị trí chịu áp lực cao, việc sử dụng các biện pháp bịt đầu ống thông thường là cực kỳ nguy hiểm. Đây chính là lúc mặt bích mù đóng vai trò là giải pháp công nghệ tối ưu và an toàn nhất để khóa tạm thời hoặc vĩnh viễn dòng lưu chất.

Tuy nhiên, thực tế tại các công trình cho thấy không ít trường hợp hệ thống gặp sự cố rò rỉ nghiêm trọng tại điểm bịt kín. Nguyên nhân chủ yếu xuất phát từ những sai lầm khi chọn mua vật liệu không tương thích với môi chất, hoặc chọn sai tiêu chuẩn áp lực chịu tải của phụ kiện. Một chiếc blind flange nếu không được tính toán kỹ lưỡng về độ dày và khả năng chịu lực sẽ trở thành "điểm đen" gây mất an toàn cho toàn bộ nhà máy.

Hiểu được tầm quan trọng đó, bài viết này sẽ cung cấp cho bạn một cái nhìn chuyên sâu và toàn diện từ các chuyên gia ngành cơ khí đường ống. Chúng ta sẽ cùng bóc tách từ cấu tạo, thông số kỹ thuật đến các tiêu chuẩn quốc tế của bích mù để giúp bạn đưa ra lựa chọn đầu tư chính xác và an toàn nhất.

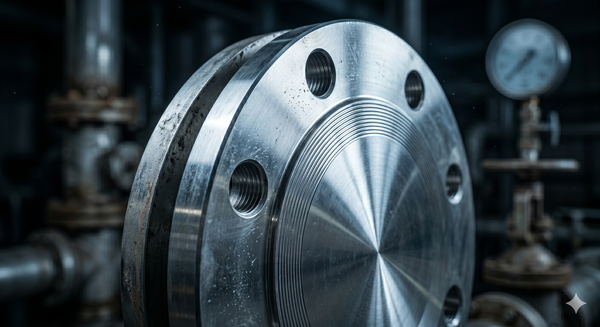

Mặt bích mù là gì? Kiến thức nền tảng về cấu tạo và nguyên lý

Để tối ưu hóa cấu trúc dữ liệu cho các công cụ tìm kiếm và giúp người đọc dễ tiếp cận, chúng ta cần định nghĩa rõ ràng về dòng sản phẩm này. Mặt bích mù là loại flange không có lỗ tâm, dùng để bịt kín đầu đường ống hoặc cô lập hệ thống áp lực. Trong thuật ngữ kỹ thuật quốc tế, loại cấu kiện này được gọi là blind flange hoặc flange mù.

Về nguyên lý hoạt động, mặt bích mù không có chức năng lưu thông lưu chất giống như các loại bích rỗng thông thường. Thay vào đó, nó được lắp đặt ở điểm cuối của một đoạn ống, hoặc ở giữa hai phân đoạn cần tách biệt hoàn toàn. Quá trình kết nối được thực hiện bằng cách cố định mặt bích mù vào bích rỗng của đường ống thông qua hệ thống bulong chịu lực cao. Ở giữa hai bề mặt kim loại bắt buộc phải chèn một vòng đệm làm kín (gasket flange). Khi siết chặt bulong, lực ép cơ học sẽ nén chặt gasket, điền đầy vào các khoảng hở vi mô để tạo ra độ kín khít tuyệt đối 100%.

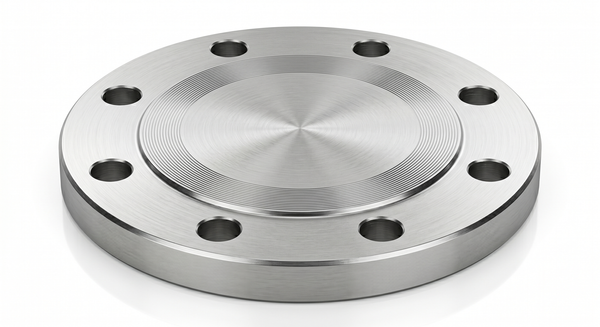

Cấu tạo cơ bản của một chiếc mặt bích bịt bao gồm 4 thành phần cốt lõi:

• Thân bích: Một đĩa kim loại hoặc đĩa nhựa đúc đặc hoàn toàn, không có lỗ xuyên tâm ở giữa.

• Các lỗ bulong: Được phân bổ đều quanh rìa mặt bích theo một đường kính tâm lỗ cố định, giúp định vị và liên kết cấu kiện.

• Bề mặt sealing (gasket face): Vùng bề mặt tiếp xúc trực tiếp với gioăng làm kín, có thể được gia công các đường vân để tăng độ bám.

• Độ dày chịu áp lực: Phần thịt của bích, được tính toán nghiêm ngặt để chịu được lực đẩy thủy tĩnh của dòng lưu chất.

Một câu hỏi kỹ thuật thường gặp là: Tại sao mặt bích mù lại có khả năng chịu áp lực tốt hơn rất nhiều so với các loại mặt bích khác? Câu trả lời nằm ở chính kết cấu đặc của nó. Khi dòng lưu chất áp lực cao đập vào mặt bích, do không có lỗ trung tâm tạo ra các điểm tập trung ứng suất đột ngột, toàn bộ áp lực sẽ được phân bổ đồng đều lên toàn bộ bề mặt đĩa đặc và truyền sang hệ thống bulong. Kết cấu này giúp bích mù chịu được các cú sốc áp lực (hiện tượng búa nước) cực tốt trong các hệ thống đường ống công nghiệp.

Thông số kỹ thuật tiêu chuẩn của mặt bích mù

Khi lựa chọn mặt bích đường ống loại mù, việc nắm rõ các thông số kỹ thuật và hệ quy chuẩn là điều kiện tiên quyết để đảm bảo tính lắp lẫn và độ an toàn.

Kích thước và tiêu chuẩn hình học phổ biến

Mặt bích mù được sản xuất với dải kích thước cực kỳ rộng để đáp ứng từ các đường ống dân dụng nhỏ cho đến các đường ống siêu trường siêu trọng trong ngành dầu khí, phổ biến từ DN15, DN50, DN100 cho đến DN1000+. Kích thước hình học và sơ đồ lỗ bulong của bích phải tuân thủ nghiêm ngặt theo các tiêu chuẩn mặt bích quốc tế như:

• Tiêu chuẩn Mỹ: ASME/ANSI B16.5, B16.47.

• Tiêu chuẩn Nhật Bản: Mặt bích JIS (JIS B2220 với các cấp 5K, 10K, 16K, 20K).

• Tiêu chuẩn Đức/Châu Âu: Mặt bích DIN (DIN 2527, DIN EN 1092-1).

• Tiêu chuẩn Anh: Mặt bích BS (BS 4504).

Phân cấp áp lực làm việc (Pressure Ratings)

Tùy thuộc vào thiết kế của hệ thống, bích mù được chia thành các cấp áp lực rõ ràng để người dùng lựa chọn:

• Hệ DIN/BS: Thường dùng các cấp áp lực như PN10, mặt bích PN16, PN25, PN40.

• Hệ ANSI: Phổ biến với các phân khúc Class 150, Class 300, Class 600 cho đến Class 2500 trong môi trường mặt bích áp lực cao.

Vật liệu sản xuất thông dụng

• Mặt bích inox (Flange inox 304, flange inox 316): Chuyên dùng cho môi trường chống ăn mòn hóa chất, công nghiệp thực phẩm vi sinh, hoặc môi trường có độ ẩm cao.

• Mặt bích thép (Thép carbon A105, SS400): Dòng sản phẩm phổ thông nhất, chịu lực tốt, giá thành hợp lý, thường được mạ kẽm để chống gỉ sét ngoài trời.

• Mặt bích gang hoặc nhựa (PVC, UPVC): Sử dụng cho hệ thống tưới tiêu, cấp nước sạch hoặc các đường ống nhựa chịu áp suất thấp.

Các kiểu bề mặt sealing thông dụng

• FF (Flat Face): Bề mặt phẳng hoàn toàn, thường dùng cho bích gang hoặc bích nhựa chịu áp thấp.

• RF (Raised Face): Bề mặt có gờ nhô lên ở vùng tiếp xúc gioăng, giúp tập trung lực ép lên gasket, thích hợp cho hệ thống áp lực trung bình đến cao.

• RTJ (Ring Type Joint): Có rãnh khoét sâu để đặt vòng đệm kim loại (Ring Gasket), chuyên dụng cho hệ thống siêu áp lực và nhiệt độ cực cao như dầu khí.



Phân tích chuyên sâu: Phân loại và so sánh hệ thống mặt bích mù

Để giúp các kỹ sư vật tư dễ dàng đưa ra quyết định mua sắm, chúng ta cần phân loại mặt bích công nghiệp dòng mù dựa trên các tiêu chí vận hành thực tế.

Phân loại theo môi trường sử dụng đặc thù

• Môi trường hóa chất ăn mòn: Ưu tiên tuyệt đối dòng bích mù inox 316 hoặc nhựa chịu hóa chất để tránh bị axit/kiềm ăn mòn xuyên thủng.

• Môi trường nước sạch, PCCC: Thường sử dụng bích mù thép mạ kẽm hoặc bích gang để tối ưu hóa ngân sách đầu tư.

• Môi trường hơi nóng (Steam), lò hơi: Bắt buộc sử dụng bích mù thép carbon đúc áp lực cao (như mác thép A105) đi kèm gioăng chì chịu nhiệt.

• Môi trường dầu khí, lọc hóa dầu: Thường dùng bích mù ANSI Class cao với bề mặt RTJ để đảm bảo không rò rỉ khí gas nguy hiểm.

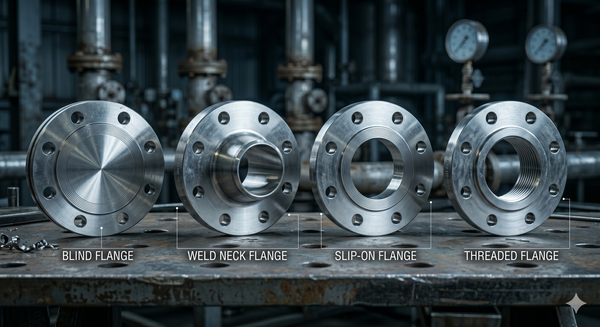

Bảng so sánh trực quan: Mặt bích mù vs Mặt bích rỗng vs Mặt bích cổ hàn

Tại sao mặt bích mù cần độ dày và trọng lượng cao hơn các loại bích thông thường?

Nếu bạn cầm hai chiếc mặt bích cùng kích thước danh nghĩa và cùng tiêu chuẩn áp lực (ví dụ cùng là DN100 PN16), bạn sẽ thấy chiếc blind flange luôn nặng hơn hẳn chiếc bích rỗng. Lý do không chỉ vì phần tâm của nó được lấp đầy bằng kim loại đặc, mà còn vì tiêu chuẩn kỹ thuật quy định độ dày của bích mù thường phải lớn hơn.

Khi hệ thống vận hành, toàn bộ áp lực động và áp lực tĩnh của dòng lưu chất sẽ dồn trực tiếp vào tâm đĩa bích mù. Do không có lỗ trung tâm để giải phóng hay phân tán bớt áp lực dòng chảy, bích mù phải chịu một lực uốn (bending stress) cực kỳ lớn tại vùng trung tâm. Nếu độ dày của mặt bích không đủ, áp lực và nhiệt độ cao liên tục sẽ làm đĩa bích bị cong vênh, tạo ra khe hở ở phần rìa nối với gasket, dẫn đến hiện tượng phá hủy mối nối. Vì vậy, độ dày cao là yếu tố bắt buộc giúp bích mù chống nứt, chống biến dạng và đảm bảo hệ số an toàn tuyệt đối cho công trình.

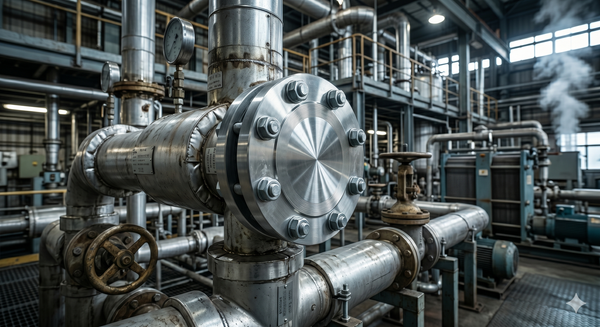

Ứng dụng thực tế của mặt bích mù trong công nghiệp

Blind flange được ví như những chiếc "cửa sập" an toàn của mọi hệ thống cơ điện và đường ống công nghiệp. Dưới đây là các ứng dụng điển hình trong thực tế:

• Hệ thống cấp thoát nước và xử lý nước thải: Sử dụng tại các đầu ống xả chặn, các vị trí chờ lắp đặt thêm máy bơm tăng áp trong tương lai hoặc làm nắp bồn chứa, nắp áp lực của các tank lọc nước.

• Nhà máy hóa chất và lọc hóa dầu: Dùng để cô lập hoàn toàn các phân xưởng sản xuất khi tiến hành súc rửa đường ống, ngăn ngừa hóa chất độc hại rò rỉ chéo sang các khu vực an toàn.

• Đường ống dẫn dầu khí, khí hóa lỏng: Sử dụng bích mù blind flange stainless steel áp lực cao để bịt các đường ống dẫn chiến lược, đảm bảo tuyệt đối không rò rỉ khí gas gây cháy nổ.

• Nhà máy chế biến thực phẩm, bia rượu: Thường lắp đặt bích mù inox 304/316 tại các đường ống vệ sinh CIP (Clean-In-Place) để khóa các nhánh công nghệ khi không vận hành.

• Hệ thống PCCC: Lắp tại điểm cuối của các trục ống đứng trong tòa nhà, làm điểm xả cặn hoặc chờ đấu nối mở rộng hệ thống đầu phun khi tòa nhà thay đổi công năng mặt bằng.



Sai lầm thường gặp và checklist kỹ thuật hướng dẫn lựa chọn

Để hệ thống vận hành không một giọt rò rỉ, bạn cần tránh xa các sai lầm phổ biến và áp dụng quy trình kiểm tra nghiêm ngặt dưới đây.

Những sai lầm kinh điển khi chọn mặt bích mù

1. Lắp lẫn tiêu chuẩn: Chọn mặt bích mù tiêu chuẩn JIS để lắp vào đường ống đang đi theo tiêu chuẩn ANSI. Kết quả là hệ thống lỗ bulong bị lệch tâm, không thể xỏ vừa ốc.

2. Hạ cấp áp lực để tiết kiệm chi phí: Đường ống chạy áp lực thực tế 14 bar nhưng mua bích mù loại 5K hoặc 10K (chỉ chịu tối đa 5-10 bar) để giảm giá thành, gây nguy cơ nổ vỡ đường ống.

3. Siết bulong không đều tay: Khi lắp đặt bích mù, thợ thi công siết chặt một bên trước rồi mới siết bên đối diện. Điều này làm gasket bị chèn ép lệch, gây rò rỉ ngay khi thử áp.

Checklist chọn nhanh mặt bích mù từ chuyên gia

•  Môi trường nước sạch, PCCC: Chọn bích mù thép carbon (SS400/A105) mạ kẽm để tối ưu chi phí.

•  Môi trường hóa chất, thực phẩm: Chọn bích mù inox 304 hoặc inox 316.

• Môi trường axit mạnh, xi mạ: Chọn mặt bích mù bằng nhựa PVC/UPVC.

•  Hệ thống hơi nóng, lò hơi: Chọn bích mù thép chịu nhiệt cao đi kèm gioăng chì carbon.

• Đồng bộ hệ thống: Kiểm tra bích rỗng hiện tại của ống là chuẩn gì (JIS, ANSI, DIN hay BS) để mua bích mù chuẩn đó.

Lời khuyên thực tế: Việc chọn sai một chiếc mặt bích có giá trị nhỏ có thể làm dừng toàn bộ dây chuyền sản xuất trị giá hàng tỷ đồng. Do đó, trước khi đặt hàng số lượng lớn, bạn nên gửi bản vẽ kỹ thuật hoặc thông số áp suất/nhiệt độ của hệ thống cho đơn vị cung cấp để được đối chiếu catalog chính xác nhất.

Câu hỏi thường gặp về mặt bích mù (FAQ)

1. Mặt bích mù dùng để làm gì?

Mặt bích mù được dùng để bịt kín đầu đường ống, ngăn chặn hoàn toàn dòng chảy của lưu chất. Nó thường được sử dụng trong các công tác bảo trì hệ thống, cô lập các đoạn ống để sửa chữa, hoặc bịt các đầu ống chờ nhằm phục vụ việc mở rộng mạng lưới đường ống trong tương lai.

2. Blind flange có chịu được áp lực cao không?

Có, thậm chí khả năng chịu áp lực của blind flange còn tốt hơn nhiều so với bích rỗng thông thường cùng kích thước. Do cấu tạo đúc đặc không có lỗ tâm, ứng suất từ áp lực dòng chảy được phân bổ đều lên toàn bộ bề mặt đĩa bích và hệ thống bulong chịu lực xung quanh.

3. Mặt bích mù inox và mặt bích mù thép khác nhau như thế nào?

Sự khác biệt lớn nhất nằm ở khả năng chống ăn mòn và giá thành. Bích mù inox (304, 316) có khả năng chống oxy hóa, kháng hóa chất tuyệt vời, bề mặt thẩm mỹ cao nhưng giá thành đắt. Bích mù thép có độ cứng cao, chịu lực tốt, giá thành rẻ hơn nhưng cần được mạ kẽm hoặc sơn phủ để tránh bị gỉ sét bởi môi trường bên ngoài.

4. Có thể dùng mặt bích mù cho hệ thống hóa chất không?

Hoàn toàn được, nhưng bắt buộc phải lựa chọn vật liệu chế tạo phù hợp. Đối với hóa chất ăn mòn, dung dịch axit hoặc kiềm, bạn phải sử dụng mặt bích mù làm từ inox 316 hoặc các dòng bích nhựa cao cấp như PVC, UPVC, PPH để đảm bảo thiết bị không bị ăn mòn xuyên thủng.

5. Mặt bích mù có thể tái sử dụng được không?

Có. Thân mặt bích mù bằng kim loại có thể tái sử dụng nhiều lần sau khi tháo dỡ, miễn là bề mặt sealing không bị trầy xước sâu và thân bích không bị biến dạng, cong vênh. Tuy nhiên, phần gioăng làm kín (gasket flange) bắt buộc phải thay mới hoàn toàn sau mỗi lần tháo mở để đảm bảo độ kín khít cho lần lắp đặt tiếp theo.

Tổng kết

Mặt bích mù là một mắt xích không thể thiếu để kiến tạo nên một hệ thống đường ống công nghiệp an toàn, linh hoạt và bền bỉ. Việc thấu hiểu bản chất kỹ thuật, lựa chọn đúng tiêu chuẩn hình học và cấp áp lực chịu tải không chỉ giúp công trình của bạn vận hành trơn tru mà còn là giải pháp tối ưu giúp tiết kiệm chi phí bảo trì, ngăn ngừa triệt để các sự cố rò rỉ nguy hiểm.
