Mặt Bích Mù DN100 Là Gì? Cấu Tạo, Thông Số Và Ứng Dụng

Vì Sao Mặt Bích Mù DN100 Được Dùng Nhiều Trong Công Nghiệp?

Trong quá trình thiết kế, thi công và vận hành các hệ thống đường ống công nghiệp, các kỹ sư thường xuyên đối mặt với bài toán đóng ngắt một nhánh ống để phục vụ công tác sửa chữa, kiểm tra định kỳ hoặc chờ mở rộng mạng lưới trong tương lai. Nhiều đơn vị thi công vì muốn cắt giảm chi phí tức thời đã áp dụng các phương pháp bịt tạm bợ, thiếu đồng bộ. Hậu quả là dưới áp lực dòng chảy lớn, các điểm chốt chặn này rất dễ bị rò rỉ lưu chất, gây sụt giảm áp suất vận hành và tiềm ẩn nguy cơ mất an toàn nghiêm trọng cho toàn bộ nhà máy.

Để xử lý triệt để lỗ hổng kỹ thuật này, mặt bích mù dn100 chính là giải pháp chốt chặn tối ưu được các chuyên gia chỉ định. Không chỉ giúp bịt kín tuyệt đối đầu ống, dòng bích mù dn100 này còn mang lại khả năng tháo lắp linh hoạt vượt trội mà các phương pháp hàn chết không bao giờ đáp ứng được. Vậy điều gì đã khiến blind flange dn100 trở thành loại phụ kiện không thể vắng mặt trong các hệ thống áp lực cao? Hãy cùng phân tích chi tiết ngay sau đây.

Mặt Bích Mù DN100 Là Gì?

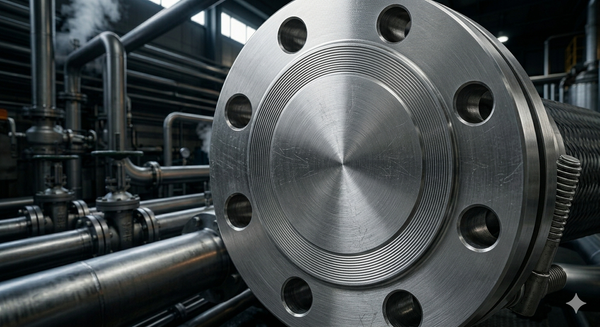

Mặt bích mù DN100 (tên tiếng Anh là blind flange) là một loại mặt bích công nghiệp đặc biệt, được thiết kế dưới dạng một đĩa tròn đặc, hoàn toàn không có lỗ thoát ở tâm và được đục các lỗ bulong đồng tâm xung quanh vành bích. Phụ kiện này được sản xuất chuyên dụng để kết nối, bịt kín đường ống hoặc các đầu chờ của thiết bị có kích thước danh nghĩa DN100 (tương đương với đường kính ngoài của ống xấp xỉ 114mm).

Với chức năng ngăn chặn hoàn toàn dòng lưu chất tại điểm cuối của tuyến ống, mặt bích blind flange đóng vai trò như một van chặn cố định nhưng có tính linh hoạt cao. Phụ kiện đường ống này tạo ra một vách ngăn vững chắc, cô lập hoàn toàn một phân đoạn đường ống công nghiệp để phục vụ công tác vệ sinh, kiểm tra áp lực nghiệm thu, hoặc súc rửa hệ thống mà không làm ảnh hưởng đến quá trình vận hành của các nhánh ống khác.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Mặt Bích Mù DN100

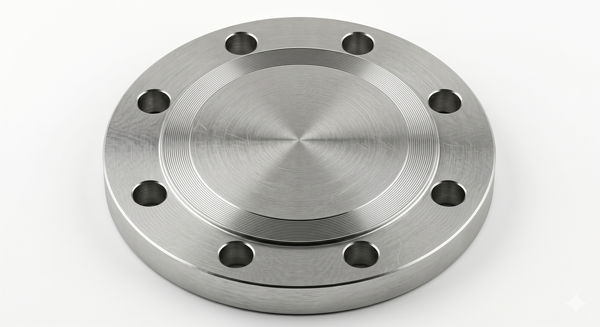

Về mặt kết cấu cơ học, một sản phẩm blind flange tiêu chuẩn có cấu tạo khá đơn giản nhưng cực kỳ dày dặn, bao gồm ba thành phần cơ bản: thân bích đặc (phần đĩa thép hoặc inox chịu lực chính), các lỗ bulong (để cố định đai ốc) và bề mặt làm kín (được gia công theo dạng bề mặt lồi - RF hoặc bề mặt phẳng - FF).

Nguyên lý hoạt động của mặt bích mù dựa trên cơ chế nén phẳng lớp gioăng đệm để triệt tiêu khe hở hình học. Khi lắp đặt, một vòng gioăng mặt bích (gasket) phù hợp với môi chất sẽ được chèn vào giữa mặt bích mù và mặt bích liên kết của đường ống. Quá trình siết các bulong mặt bích đối xứng sẽ truyền một lực ép cơ học khổng lồ lên phần bề mặt làm kín, nén chặt vòng gioăng cao su hoặc gioăng chì chịu nhiệt, từ đó tạo ra một vách ngăn kín khít tuyệt đối.

Phân tích kỹ thuật: Lý do blind flange dn100 chịu áp lực tốt hơn các loại bích thông thường là vì nó không có lỗ tâm, lực nén của lưu chất sẽ phân bổ đều lên toàn bộ đĩa đặc. Hơn nữa, việc sử dụng mặt bích mù giúp hệ thống dễ bảo trì hơn rất nhiều so với việc dùng nắp bịt hàn chết. Khi cần mở rộng đường ống, kỹ sư chỉ việc tháo hệ thống bulong ra là có thể đấu nối tiếp, hoàn toàn không cần dùng máy cắt phá kết cấu ống hiện hữu.

Thông Số Kỹ Thuật Của Mặt Bích Mù DN100

Khi chọn mua mặt bích mù dn100, việc nắm rõ hệ thông số kỹ thuật và các quy chuẩn dập nổi trên thân bích là bắt buộc để đảm bảo tính lắp lẫn đồng bộ của phụ kiện công nghiệp:

Phân Loại Mặt Bích Mù DN100 Theo Vật Liệu

Vật liệu cấu thành quyết định năng lực vận hành và độ bền của mặt bích trong từng môi trường lưu chất cụ thể:

1. Mặt bích mù thép carbon (Carbon Steel Flange)

Được chế tạo từ phôi thép đặc chịu lực (thường là mác thép ASTM A105), bề mặt được sơn đen hoặc mạ kẽm nhúng nóng để chống oxy hóa. Mặt bích thép dn100 dạng mù có giá thành rất tối ưu, chịu lực nén cực tốt, là lựa chọn quốc dân trong các hệ thống công nghiệp thông thường.

2. Mặt bích mù inox 304 (Stainless Steel 304 Flange)

Chế tạo từ mác thép không gỉ mặt bích inox 304, dòng bích này có năng lực chống gỉ sét xuất sắc trong môi trường ẩm ướt. Sản phẩm chuyên dụng cho các đường ống dẫn nước sạch công nghiệp, hệ thống xử lý nước thải sinh hoạt và các nhà máy chế biến thực phẩm yêu cầu độ sạch cao.

3. Mặt bích mù inox 316 (Stainless Steel 316 Flange)

Là dòng mặt bích inox dn100 cao cấp nhất, được bổ sung nguyên tố hiếm Molybdenum. Mặt bích inox 316 dạng mù chịu được các môi trường cực đoan như axit đậm đặc, hóa chất ăn mòn mạnh, dung dịch kiềm và môi trường nước biển ngập sâu.

Giải mã chi phí: Sở dĩ inox 316 có giá thành cao hơn hẳn inox 304 là do hàm lượng Niken cao hơn và có thêm Molybdenum, giúp triệt tiêu hoàn toàn hiện tượng ăn mòn rỗ bề mặt trong môi trường chứa Clorua (như nước biển).

So Sánh Mặt Bích Mù DN100 Với Nắp Bịt Hàn

Để tối ưu hóa bài toán kinh tế và kỹ thuật cho dự án, hãy cùng làm một bảng so sánh thực tế giữa mặt bích mù và nắp bịt hàn cố định:

Khi nào nên dùng mặt bích mù? Khi đường ống của bạn nằm ở các vị trí xung yếu cần súc rửa định kỳ, hoặc các đầu chờ lắp đặt thêm van, máy bơm công nghiệp trong giai đoạn 2 của dự án.

Khi nào dùng nắp bịt hàn? Khi đoạn ống đó hoàn toàn là điểm cuối vĩnh viễn của hệ thống công nghệ, không bao giờ có nhu cầu mở rộng hay tháo dỡ sau này.

Ưu Điểm Và Nhược Điểm Của Mặt Bích Mù DN100

Ưu điểm vượt trội

• Độ kín khít và an toàn tuyệt đối: Kết cấu đĩa đặc chịu lực đồng đều giúp loại bỏ 100% nguy cơ rò rỉ dưới áp lực cao.

• Linh hoạt trong thi công: Giúp các kỹ sư phân đoạn hệ thống đường ống để kiểm tra thử áp lực từng phần một cách dễ dàng.

• Chịu tải nén cực tốt: Đạt các chứng chỉ an toàn áp lực cao, vận hành bền bỉ trong các môi trường khắc nghiệt.

Nhược điểm hạn chế

• Khối lượng phôi nặng: Do là một đĩa thép đặc hoàn toàn, mặt bích mù luôn có trọng lượng nặng hơn rất nhiều so với các loại bích rỗng có cùng kích cỡ và tiêu chuẩn.

• Giá thành cao: Chi phí phôi vật liệu đúc đặc khiến giá của blind flange luôn nhỉnh hơn các phụ kiện bịt ống thông thường.

Lưu ý chuyên ngành: Nếu bạn cầm hai chiếc mặt bích cùng size DN100 tiêu chuẩn JIS 10K, bạn sẽ thấy mặt bích mù luôn có độ dày nhỉnh hơn hoặc bằng mặt bích rỗng. Bản chất đĩa đặc phải chịu áp lực thủy tĩnh trực diện từ lòng ống dồn vào tâm bích, do đó nhà sản xuất buộc phải tăng độ dày tấm để chống lại lực uốn cơ học tại tâm đĩa.

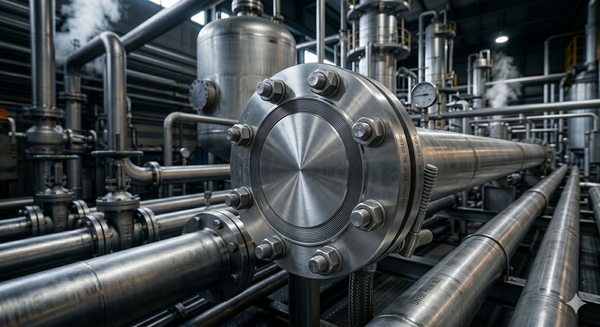

Mặt Bích Mù DN100 Được Dùng Trong Những Hệ Thống Nào?

Nhờ cấu trúc bền vững, dòng flange áp lực cao này ngự trị trong hầu hết các sơ đồ công nghệ trọng điểm:

• Hệ thống cấp thoát nước và xử lý nước thải: Dùng để chặn các đầu chờ của bể lọc, các trục ống chính DN100 trong nhà máy nước.

• Hệ thống phòng cháy chữa cháy (PCCC): Bịt cuối các đường ống phân phối nước cứu hỏa, đầu chờ của trạm bơm tăng áp.

• Hệ thống hơi nóng (Steam) và khí nén: Nơi lưu chất vận hành ở nhiệt độ và áp suất cao, đòi hỏi các điểm chốt chặn phải có độ dày đạt chuẩn mặt bích thép carbon chất lượng cao.

• Ngành lọc hóa dầu và hóa chất: Cô lập các bồn chứa dung môi, các đoạn ống dẫn dầu thô trong quá trình bảo dưỡng tháp chưng cất.

Những Sai Lầm Khi Sử Dụng Mặt Bích Mù DN100

Việc thao tác hoặc lựa chọn sai mặt bích mù tại công trường sẽ dẫn đến những hậu quả khôn lường về an toàn:

• Chọn sai hệ tiêu chuẩn lỗ bulong: Mua mặt bích mù tiêu chuẩn ANSI (hệ inch) để kết nối với mặt bích ống tiêu chuẩn JIS (hệ mét), dẫn đến lệch tâm lỗ, không thể xỏ [bulong inox] qua để siết chặt.

• Sử dụng sai Pressure Class: Lắp bích mù chịu áp PN10 vào đường ống thử áp lực đỉnh lên đến 25 bar, gây cong vênh đĩa bích và nổ gioăng đệm.

• Dùng sai vật liệu gioăng đệm: Dùng gioăng cao su thường cho bích mù ở đường ống hơi nước nóng, khiến gioăng bị mủn nát chỉ sau vài giờ chạy thử tải.

• Siết bulong không đều lực: Thợ thi công siết vòng tròn vòng quanh thay vì siết đối xứng, khiến đĩa bích bị nghiêng góc, lực ép phân bổ lệch làm rò rỉ lưu chất ngay lập tức.

Hướng Dẫn Lắp Đặt Mặt Bích Mù DN100 Đúng Kỹ Thuật

Quy trình lắp ráp mặt bích mù cần tuân thủ nghiêm ngặt các bước cơ khí chính xác sau:

1. Vệ sinh bề mặt: Lau sạch bụi bẩn, các vết rỉ sét bám trên bề mặt làm kín của cả bích mù và bích ống.

2. Đặt gioăng đệm: Đặt vòng gioăng chịu áp vào đúng tâm của gờ lồi (RF). Đảm bảo gioăng hoàn toàn phẳng, không bị vặn.

3. Căn chỉnh đồng tâm: Đưa mặt bích mù áp sát vào mặt bích ống, căn chỉnh sao cho các lỗ bulong đối xứng hoàn hảo.

4. Siết bulong đối xứng: Xỏ toàn bộ bulong vào vị trí. Dùng cờ-lê siết lực từ từ theo sơ đồ hình ngôi sao (siết các cặp bulong đối diện nhau). Chia làm 3 lượt siết tăng dần lực để đĩa bích ép phẳng hoàn hảo lên bề mặt gioăng.

5. Kiểm tra thử áp: Tiến hành chạy thử hệ thống hoặc bơm nước thử áp lực để kiểm tra xem có xuất hiện hiện tượng rò rỉ chấm kim tại mối nối hay không.

Checklist Chọn Mặt Bích Mù DN100 Phù Hợp

Trước khi ký duyệt lệnh mua vật tư cho dự án, bạn hãy rà soát kỹ bộ checklist 5 bước sau:

•  Áp suất tối đa của hệ thống là bao nhiêu? (Đảm bảo chọn đúng Class 150#, 300# hoặc PN10, PN16).

• Môi chất vận hành là gì? (Hóa chất chọn Inox 316; Nước sạch chọn Inox 304; Nước thông thường chọn Thép carbon để tối ưu giá).

•  Nhiệt độ dòng lưu chất? (Xác định nhiệt độ để chọn dòng gioăng đệm đi kèm là gioăng cao su, gioăng silicone hay gioăng chì).

• Tiêu chuẩn mặt bích hiện tại của van/ống? (Kiểm tra xem hệ thống hiện hữu đang chạy theo chuẩn ANSI B16.5, JIS 10K hay DIN để mua bích mù đồng bộ).

• Chứng chỉ chất lượng sản phẩm? (Yêu cầu nhà cung cấp cấp đủ giấy tờ CO/CQ, kiểm định độ dày phôi đúc để tránh mua phải hàng nhựa tái chế hay thép thiếu ly).



Câu Hỏi Thường Gặp Về Mặt Bích Mù DN100

Mặt bích mù DN100 là gì?

Mặt bích mù DN100 là một đĩa kim loại đặc không có lỗ ở tâm, có các lỗ bulong xung quanh, chuyên dùng để bịt kín đầu đường ống kích thước danh nghĩa DN100 (phi 114mm) nhằm chặn dòng lưu chất và phục vụ công tác bảo trì.

Kích thước DN100 tương đương với bao nhiêu inch?

Trong hệ quy đổi kích thước đường ống tiêu chuẩn quốc tế, kích thước danh nghĩa DN100 tương đương với ống 4 inch (4").

Blind flange DN100 chịu được áp lực bao nhiêu bar?

Áp lực chịu đựng phụ thuộc vào tiêu chuẩn và Class của bích. Dòng bích mù tiêu chuẩn JIS 10K chịu được 10 bar; dòng tiêu chuẩn DIN PN16 chịu được 16 bar; đối với các dòng Class 300# hoặc 600#, áp lực chịu tải có thể lên tới 50 - 100 bar.

Khi nào thì bắt buộc phải dùng mặt bích mù thay vì nắp bịt?

Bạn bắt buộc phải dùng mặt bích mù khi điểm cuối của đường ống đó yêu cầu tháo mở định kỳ để súc rửa lòng ống, hoặc vị trí đó là đầu chờ để lắp đặt thêm [van công nghiệp], máy bơm trong tương lai.

Mặt bích mù inox có tốt hơn mặt bích mù thép không?

Mặt bích mù inox vượt trội hơn bích thép về năng lực chống ăn mòn hóa học và rỉ sét, nhưng giá thành lại cao hơn đáng kể. Do đó, nếu hệ thống chỉ dẫn nước thông thường, dùng bích thép carbon mạ kẽm là giải pháp tối ưu kinh tế nhất; chỉ dùng inox cho môi trường hóa chất, thực phẩm hoặc nước thải y tế.

Tổng Kết

Mặt bích mù DN100 là dòng phụ kiện đóng vai trò chốt chặn chiến lược, định hình độ an toàn và tính linh hoạt cho mọi hệ thống đường ống công nghiệp. Với kết cấu đĩa đặc dày bản chịu lực nén vượt trội, khả năng tháo lắp linh hoạt tuyệt vời, sản phẩm giúp các kỹ sư dễ dàng kiểm soát, cô lập phân đoạn ống để bảo trì mà không làm gián đoạn chu trình sản xuất của nhà máy. Việc tuân thủ nghiêm ngặt checklist chọn đúng tiêu chuẩn hình học và áp lực class sẽ giúp công trình của bạn vận hành an toàn, trường tồn cùng thời gian.
