Mặt bích mù là gì? Phân tích chuyên sâu và hướng dẫn lựa chọn từ chuyên gia

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, có những thời điểm chúng ta bắt buộc phải bịt kín hoàn toàn một đầu ống để ngăn chặn dòng lưu chất. Đây là tình huống thực tế thường gặp khi bảo trì, kiểm tra áp lực hoặc thay đổi thiết kế mạng lưới ống. Tuy nhiên, nếu bạn sử dụng sai phụ kiện hoặc nhầm lẫn giữa các loại mặt bích, hậu quả sẽ là tình trạng rò rỉ, mất áp suất hệ thống, thậm chí gây ra các vụ nổ áp lực nguy hiểm cho công nhân vận hành.

Mặt bích mù (Blind Flange) chính là giải pháp tiêu chuẩn và an toàn nhất cho các vị trí kết thúc đường ống này. Mặc dù là một phụ kiện quen thuộc, nhưng sự khác biệt về vật liệu, tiêu chuẩn chịu lực và kỹ thuật lắp đặt vẫn khiến nhiều kỹ sư mới vào nghề nhầm lẫn với mặt bích rỗng thông thường. Bài viết dưới đây sẽ giúp bạn hiểu rõ từ cơ bản đến chuyên sâu về mặt bích mù, giúp bạn tối ưu hóa hiệu suất và đảm bảo an toàn tuyệt đối cho hệ thống của mình.

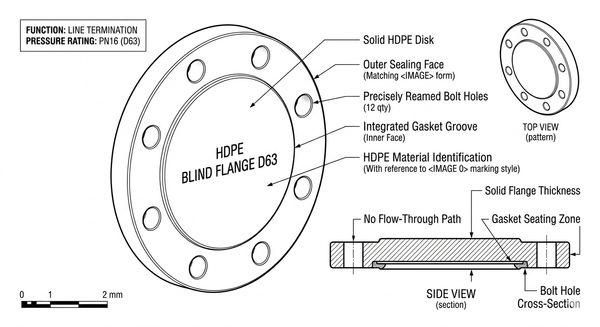

Mặt bích mù là gì? Định nghĩa và đặc điểm cấu tạo

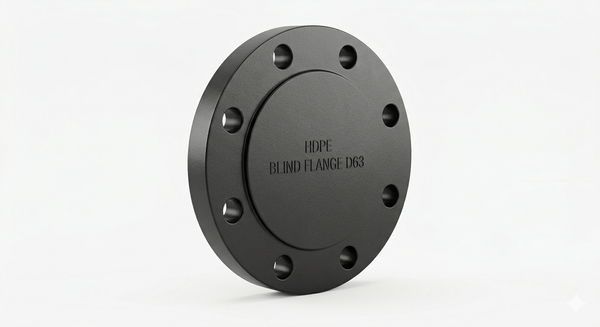

Để trả lời câu hỏi mặt bích mù là gì, chúng ta cần nhìn vào cấu tạo đặc biệt của nó trong hệ thống phụ kiện đường ống. Mặt bích mù (tên tiếng Anh là Blind Flange) là loại mặt bích không có lỗ ở trung tâm, được dùng để bịt kín đầu ống hoặc ngắt dòng chảy trong hệ thống đường ống một cách tạm thời hoặc vĩnh viễn.

Khác với các loại bích rỗng dùng để kết nối ống với van hoặc thiết bị, mặt bích mù có các đặc điểm nhận dạng sau:

• Không có lỗ thông: Bề mặt trung tâm là một đĩa tròn đặc, phẳng hoặc lồi tùy theo yêu cầu áp lực.

• Hệ thống lỗ bu lông: Xung quanh rìa mặt bích có các lỗ được khoan chính xác theo tiêu chuẩn để bắt bu lông với mặt bích đối diện trên đầu ống.

• Vai trò "chốt chặn": Nó đóng vai trò như một nắp đậy chịu lực, ngăn chặn hoàn toàn lưu chất (nước, dầu, khí, hóa chất) đi qua vị trí lắp đặt.

Trong ngành cơ khí, bích mù được xem là "bức tường" vững chắc nhất trong hệ thống ống, chịu trách nhiệm chống lại toàn bộ áp suất của dòng chảy tác động trực tiếp lên bề mặt đĩa bích.

Nguyên lý hoạt động và bản chất của mặt bích mù

Nguyên lý hoạt động của mặt bích mù dựa trên cơ chế nén chặt giữa hai bề mặt kim loại thông qua một lớp vật liệu đệm (gioăng). Khi chúng ta lắp bích mù vào đầu ống, hệ thống bu lông sẽ tạo ra một lực ép cực lớn, ép chặt mặt bích mù vào mặt bích đang chờ sẵn trên đường ống.

Lúc này, lớp gioăng bích (Gasket) ở giữa sẽ biến dạng nhẹ để lấp đầy các khe hở li ti trên bề mặt kim loại, tạo ra một mối nối kín khít tuyệt đối. Lưu chất khi di chuyển đến điểm này sẽ bị mặt đĩa của bích mù chặn đứng hoàn toàn.

Tại sao không dùng nắp bịt (Cap) thông thường mà phải dùng bích mù?

Nhiều người thường thắc mắc tại sao không hàn trực tiếp một nắp bịt vào đầu ống cho tiết kiệm. Câu trả lời nằm ở hai yếu tố:

1. Áp lực: Mặt bích mù có độ dày và cấu trúc cơ khí cho phép nó chịu được áp lực nội tại (Pressure) cao hơn nhiều so với nắp bịt.

2. Tính linh hoạt: Bích mù cho phép bạn dễ dàng tháo rời để vệ sinh đường ống, kiểm tra bên trong hoặc tiếp tục mở rộng hệ thống sau này. Nếu dùng nắp bịt hàn chết, bạn buộc phải cắt bỏ ống khi muốn thay đổi thiết kế.

Phân loại mặt bích mù phổ biến trong công nghiệp

Việc phân loại mặt bích mù thường dựa trên hai tiêu chí cốt lõi: vật liệu sản xuất và tiêu chuẩn kỹ thuật. Mỗi loại sẽ có ưu và nhược điểm riêng phù hợp với từng môi trường lưu chất.

Phân loại theo vật liệu

• Bích mù inox (304, 316): Đây là dòng cao cấp nhất, có khả năng chống ăn mòn tuyệt vời. Inox 316 thường được ưu tiên trong môi trường nước biển hoặc hóa chất mạnh. Nhược điểm duy nhất là giá thành cao.

• Mặt bích thép carbon: Thường được sơn đen hoặc mạ kẽm. Loại này có khả năng chịu lực tốt, giá thành hợp lý, ứng dụng rộng rãi trong các hệ thống nước sạch, PCCC hoặc dầu khí thông thường.

• Mặt bích nhựa (PVC, HDPE): Dùng cho các hệ thống ống nhựa dẫn hóa chất nồng độ thấp hoặc nước sinh hoạt áp lực thấp.

Phân loại theo tiêu chuẩn quốc tế

Tiêu chuẩn quyết định kích thước lỗ bu lông và độ dày của bích:

• JIS (Nhật Bản): Phổ biến nhất tại Việt Nam với các cấp PN như JIS 10K, 20K.

• ANSI (Mỹ): Thường dùng trong ngành dầu khí và hóa chất với các Class 150, 300, 600.

• DIN (Đức): Tiêu chuẩn Châu Âu, đảm bảo độ chính xác kỹ thuật rất cao.

Thông số kỹ thuật quan trọng của mặt bích mù

Khi chọn mua hoặc thiết kế hệ thống, bạn cần nắm vững các thông số kỹ thuật sau để tránh việc lắp đặt không vừa khớp:

1. Đường kính định danh (DN): Ví dụ DN50, DN100... thông số này phải khớp với đường kính của ống và bích đối xứng.

2. Cấp áp lực (PN): Thể hiện khả năng chịu đựng áp suất làm việc tối đa (ví dụ PN16 là chịu được 16 bar).

3. Độ dày mặt bích: Đây là thông số cực kỳ quan trọng. Bạn sẽ nhận thấy mặt bích mù thường dày hơn mặt bích thường (bích rỗng) cùng tiêu chuẩn.

Tại sao mặt bích mù lại dày hơn?

Bản chất của bích rỗng là truyền áp lực đi tiếp qua lỗ hổng, nhưng bích mù phải hứng trọn toàn bộ lực đẩy của lưu chất lên bề mặt đĩa của nó. Do đó, phần tâm của bích mù phải chịu ứng suất uốn (Bending stress) rất lớn. Để đảm bảo không bị biến dạng hoặc nứt vỡ dưới áp suất cực cao, các nhà sản xuất bắt buộc phải đúc bích mù dày hơn các loại bích khác.

So sánh mặt bích mù với các loại mặt bích khác

Để thấy rõ giá trị của bích mù, hãy cùng đặt nó lên bàn cân so sánh với bích thường thông qua bảng dưới đây:

 Bích mù không chỉ đơn giản là một linh kiện "đóng cửa". Nó là thiết bị an toàn. Trong trường hợp cần thử áp đường ống (Hydrotest), bích mù là phụ kiện duy nhất được tin tưởng để chặn đầu ống nhằm đảm bảo áp suất không bị thất thoát, giúp kiểm tra độ kín của các mối hàn khác.

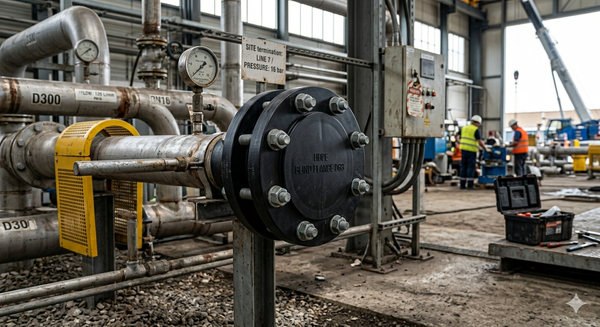

Ứng dụng thực tế của mặt bích mù trong đời sống và sản xuất

Ứng dụng mặt bích mù len lỏi vào hầu hết các ngành công nghiệp nặng và nhẹ nhờ tính tiện dụng và độ an toàn cao:

• Hệ thống cấp thoát nước và xử lý nước thải: Dùng để bịt các đầu ống chờ trong các tòa nhà cao tầng hoặc nhà máy xử lý nước khi hệ thống chưa hoàn thiện 100%.

• Ngành dầu khí và khí đốt: Đây là ứng dụng quan trọng nhất. Bích mù giúp cách ly các đoạn ống chứa dầu để thực hiện sửa chữa, thay van mà không cần xả toàn bộ hệ thống.

• Công nghiệp hóa chất: Sử dụng bích mù inox để bịt các bồn chứa hóa chất ăn mòn, đảm bảo không có sự rò rỉ ra môi trường.

• Hệ thống phòng cháy chữa cháy (PCCC): Dùng để chặn các đầu ống dẫn nước chữa cháy tại các vị trí chưa lắp đặt vòi phun.





Khi nào bạn cần sử dụng mặt bích mù?

Không phải lúc nào chúng ta cũng cần đến bích mù. Dưới đây là 3 kịch bản phổ biến nhất:

1. Bịt đầu ống tạm thời: Khi công trình đang thi công dang dở nhưng cần dừng lại một thời gian, bích mù bảo vệ lòng ống khỏi dị vật, bụi bẩn hoặc nước mưa.

2. Ngừng vận hành một phần hệ thống: Khi bạn muốn bảo trì một chiếc van hoặc một máy bơm ở giữa hệ thống mà không muốn dừng toàn bộ nhà máy, bạn sẽ dùng bích mù để cách ly đoạn ống đó.

3. Kiểm tra áp lực (Test Pressure): Trước khi đưa hệ thống vào sử dụng, người ta dùng bích mù để chặn các lối thoát, bơm nước áp lực cao vào để kiểm tra xem hệ thống có bị rò rỉ ở đâu không.

Sai lầm thường gặp: Chọn sai vật liệu bích (ví dụ dùng bích thép carbon cho ống inox dẫn axit) sẽ khiến bích bị ăn mòn thủng chỉ sau thời gian ngắn, gây nổ áp lực và rò rỉ hóa chất cực kỳ nguy hiểm.

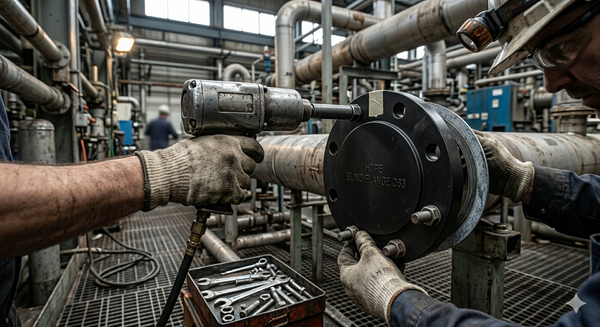

Hướng dẫn lắp đặt mặt bích mù đúng kỹ thuật

Lắp đặt mặt bích mù không khó, nhưng đòi hỏi sự tỉ mỉ để đạt được độ kín 100%. Hãy tuân theo checklist dưới đây:

Quy trình lắp đặt tiêu chuẩn:

1. Làm sạch bề mặt: Sử dụng bàn chải sắt hoặc dung dịch tẩy rửa để làm sạch mặt tiếp xúc của bích mù và bích ống. Chỉ cần một hạt cát nhỏ cũng có thể làm hỏng gioăng bích.

2. Chọn gioăng phù hợp: Kiểm tra nhiệt độ và hóa chất của lưu chất để chọn gioăng cao su, gioăng chì (Graphite) hoặc gioăng không amiăng phù hợp.

3. Siết bu lông theo hình sao: Không siết vòng tròn. Hãy siết các cặp bu lông đối diện nhau (theo hình ngôi sao) để lực ép được phân bổ đều lên bề mặt bích, tránh tình trạng vênh bích.

4. Kiểm tra lại: Sau khi hệ thống vận hành có áp lực, hãy kiểm tra lại một lần nữa xem có hiện tượng "đổ mồ hôi" tại mối nối hay không.





Lưu ý quan trọng khi chọn mua mặt bích mù

Để sở hữu sản phẩm chất lượng, tránh "tiền mất tật mang", bạn cần lưu ý:

• Kiểm tra độ dày thực tế: Một số nhà sản xuất kém uy tín thường làm bích mỏng hơn tiêu chuẩn để giảm giá thành. Hãy dùng thước kẹp để đối chiếu với bảng tiêu chuẩn JIS/ANSI/DIN.

• Chọn đúng tiêu chuẩn lỗ: Bích mù JIS 10K không thể lắp vừa với bích ống ANSI Class 150 do khoảng cách tâm lỗ bu lông khác nhau hoàn toàn.

• Giấy tờ chứng chỉ: Luôn yêu cầu chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) để đảm bảo vật liệu đạt đúng mác thép hoặc inox đã cam kết.

FAQ: Những câu hỏi thường gặp về mặt bích mù

1. Mặt bích mù có chịu áp lực cao hơn mặt bích thường không?

Có. Với cùng một mác vật liệu và tiêu chuẩn sản xuất, bích mù thường có độ dày lớn hơn ở phần tâm đĩa nên khả năng chịu ứng suất và áp lực nội tại tốt hơn so với bích rỗng.

2. Có thể dùng mặt bích mù thay thế cho nắp bịt đầu ống được không?

Hoàn toàn được. Thậm chí, trong các hệ thống áp lực từ PN16 trở lên, các chuyên gia luôn khuyến khích dùng bích mù thay vì nắp bịt để đảm bảo tính an toàn và dễ dàng bảo trì.

3. Tại sao phải dùng gioăng khi lắp mặt bích mù?

Bề mặt kim loại dù được gia công phẳng đến đâu vẫn có những kẽ hở siêu nhỏ. Gioăng bích đóng vai trò vật liệu đệm bù lấp các kẽ hở này, nếu không có gioăng, hệ thống chắc chắn sẽ bị rò rỉ.

Kết luận

Mặt bích mù là phụ kiện không thể thiếu để đảm bảo sự an toàn và linh hoạt cho mọi hệ thống đường ống áp lực. Việc hiểu rõ mặt bích mù là gì, cách phân loại cũng như nắm vững kỹ thuật lắp đặt sẽ giúp bạn bảo vệ công trình khỏi những rủi ro rò rỉ không đáng có, đồng thời tiết kiệm chi phí bảo trì lâu dài.
