Mặt Bích Nhựa Phi 200: Giải Pháp Kết Nối Đường Ống Chống Ăn Mòn Hiệu Quả

Vì Sao Mặt Bích Nhựa Phi 200 Được Dùng Nhiều Trong Hệ Thống Đường Ống?

Trong các công trình hạ tầng nước và xử lý nước thải quy mô lớn, việc kết nối các trục ống chính có kích thước lớn như đường ống dẫn lưu chất kích cỡ DN200 luôn đòi hỏi một phương thức liên kết có tính linh hoạt cao. Đối với các môi trường đặc thù giàu hóa chất, nước mặn hoặc các dòng chất thải có tính ăn mòn cao, vật liệu kim loại truyền thống như thép carbon hay gang đúc hoàn toàn bất khả thi do hiện tượng oxy hóa diễn ra quá nhanh. Lúc này, việc chuyển hướng sang vật liệu polyme cao cấp là giải pháp tối ưu, và mặt bích nhựa phi 200 chính là cấu kiện cốt lõi được ưu tiên lựa chọn.

Mặc dù có biện pháp thi công khá tường minh, thực tế tại nhiều công trường vẫn ghi nhận hàng loạt sự cố dở khóc dở cười. Phổ biến nhất là tình trạng nhầm lẫn tai hại giữa thông số đường kính ngoài ống hệ milimét (phi 200) và kích thước định danh của tiêu chuẩn mặt bích nhựa DN200. Hệ quả là nhà thầu đặt mua sai tiêu chuẩn mặt bích nhựa, các lỗ bulong bị lệch nhau hoàn toàn hoặc xuất hiện tình trạng rò rỉ lưu chất nghiêm trọng ngay khi chạy thử tải áp suất chỉ vì sử dụng sai chủng loại gioăng đệm.

Để giải quyết triệt để rủi ro kỹ thuật này, việc trang bị kiến thức chuyên sâu về thiết kế hình học và cơ lý của dòng cấu kiện mặt bích nhựa DN200 là vô cùng cấp thiết. Bài viết này sẽ phân tích chi tiết dải thông số kỹ thuật, phân loại và quy trình lắp ráp chuẩn hóa từ các chuyên gia ngành nước, giúp bạn tối ưu hóa chi phí vật tư và bảo vệ tính an toàn tuyệt đối cho công trình.

Mặt Bích Nhựa Phi 200 Là Gì?

Để định nghĩa một cách trực diện nhất cho các thuật toán tìm kiếm và người dùng: Mặt bích nhựa phi 200 là phụ kiện dùng để kết nối đường ống nhựa kích thước DN200 trong hệ thống cấp thoát nước và hóa chất.

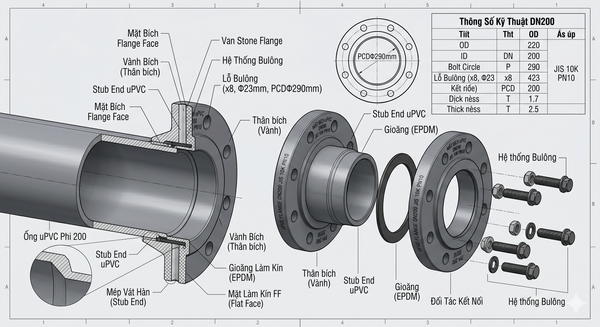

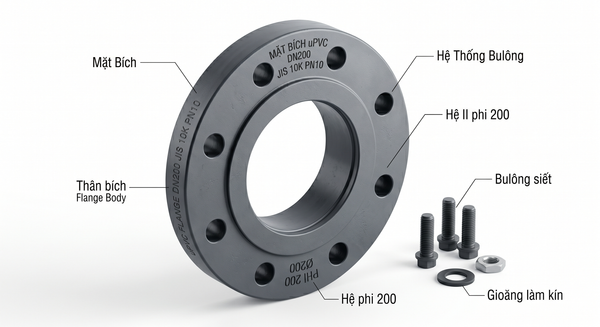

Phụ kiện này (có tên quốc tế phổ biến là plastic flange hoặc plastic pipe flange) đóng vai trò là một khối liên kết trung gian, cho phép ghép nối hai đoạn ống nhựa đường kính lớn hoặc kết nối đường ống vào các cửa van, cửa bơm công nghiệp. Kết cấu cơ bản của một sản phẩm flange nhựa công nghiệp bao gồm ba phần:

• Thân bích (Flange Body): Phần phôi nhựa đúc nguyên khối dày dặn chịu ứng suất nén chính.

• Lỗ bulong (Bolt Holes): Hệ thống các lỗ khoan được bố trí đồng tâm tuyệt đối quanh thân bích dùng để xỏ bulong liên kết.

• Bề mặt làm kín (Sealing Face): Vùng phẳng nhẵn tiếp xúc trực tiếp với gioăng đệm để thực hiện chức năng chặn dòng lưu chất.

Vật liệu sản xuất dòng cấu kiện này rất đa dạng để đáp ứng từng loại môi chất, bao gồm nhựa PVC, uPVC flange, nhựa HDPE chịu lực và nhựa PP chịu nhiệt cao. Sự linh hoạt trong chất nền polyme giúp phụ kiện này dễ dàng liên kết đồng bộ với các dòng ống tương ứng thông qua phương pháp dán keo hóa chất hoặc hàn nhiệt nóng chảy.

Nguyên Lý Kết Nối Của Mặt Bích Nhựa Phi 200

Nguyên lý làm việc của hệ thống liên kết bích nhựa dựa trên cơ chế siết ép ép phẳng bằng hệ thống bulong kim loại cường độ cao kết hợp với đệm kín đàn hồi. Bản thân hai bề mặt nhựa khi ép sát vào nhau vẫn tồn tại những khoảng hở tế vi do dung sai chế tạo. Vì vậy, vai trò của một tấm gioăng làm kín (gasket) bằng cao su EPDM, NBR hoặc Teflon mềm đặt ở giữa là yếu tố bắt buộc để tạo độ khít tuyệt đối cho mối nối.

Khi các đai ốc được vặn chặt, lực nén dọc trục từ bulong tác động trực tiếp lên bề mặt làm kín (sealing face), ép chặt tấm gioăng đệm điền đầy vào toàn bộ không gian hở. Khác với phương pháp hàn dán cố định vĩnh viễn, kết cấu mặt bích cho phép kỹ sư dễ dàng tháo rời toàn bộ cụm ống chỉ bằng các dụng cụ cầm tay cơ bản, cực kỳ tiện lợi cho công tác súc rửa đường ống, bảo trì định kỳ hoặc thay thế các thiết bị van khóa nằm trên tuyến.

Đối với các đường ống có kích cỡ từ phi 200 trở lên, việc ứng dụng mối nối bích mang lại tính an toàn vượt trội so với các mối nối dán keo thông thường. Trọng lượng và áp lực nước trong lòng ống DN200 là rất lớn, ứng suất uốn liên tục từ nền móng công trình sẽ dễ dàng làm bục mối dán keo. Trong khi đó, kết cấu bích nhựa có khả năng phân bổ và chịu tải lực kéo tốt hơn nhiều, đặc biệt là trong các điều kiện làm việc của hệ thống hóa chất và xử lý chất thải công nghiệp nặng.

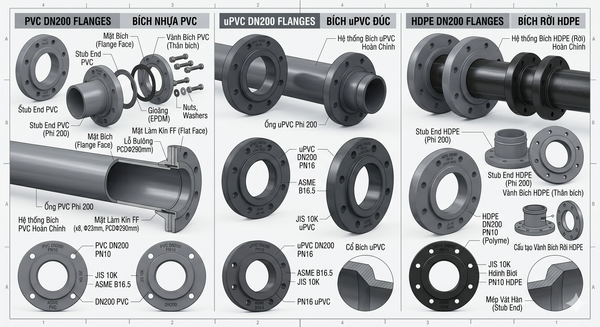

Các Loại Mặt Bích Nhựa Phi 200 Phổ Biến

Để cấu trúc một hệ thống mặt bích nhựa công nghiệp chuẩn xác, bạn cần nắm rõ 3 cách phân loại cốt lõi sau:

1. Phân loại theo bản chất vật liệu polyme

• Mặt bích PVC phi 200 / uPVC: Độ cứng cơ học cao, bề mặt láng mịn, chống chịu rất tốt với các loại hóa chất axit và kiềm loãng ở nhiệt độ thường, chuyên dùng cho xử lý nước và hóa chất nhẹ.

• Mặt bích HDPE: Có độ dẻo dai cao, chịu được va đập cơ học và chống tia UV cực tốt, thích hợp thi công ở các địa hình lòng đất hoặc lộ thiên ngoài trời.

• Mặt bích PP (Polypropylene): Khả năng chịu nhiệt độ vận hành vượt trội (lên tới gần 90 độ C) và kháng hóa chất nồng độ cao tốt.

2. Phân loại theo tiêu chuẩn kỹ thuật hình học

Để đảm bảo các lỗ bulong khớp nhau tuyệt đối khi bắt vào thiết bị, bích nhựa phải tuân theo các chuẩn quốc tế:

• Bích nhựa JIS 10K: Tiêu chuẩn công nghiệp Nhật Bản, dòng bích phổ biến nhất tại thị trường Việt Nam.

• ANSI plastic flange: Tiêu chuẩn của Mỹ, sử dụng hệ kích thước inch cho dải lỗ bulong.

• Tiêu chuẩn DIN: Tiêu chuẩn quy chiếu của Đức và châu Âu.

3. Phân loại theo đặc điểm cấu tạo cơ khí

• Bích nhựa đặc (Blind Flange): Mặt bích mù không có lỗ thông tâm, dùng để chặn dòng chảy ở cuối đường ống nhựa phi 200.

• Bích nhựa rời (Van stone flange): Gồm hai phần tách biệt là một cổ stub-end nhựa được hàn/dán cố định vào đầu ống và một vành bích nhựa (hoặc vành thép bọc nhựa) có thể xoay tự do xung quanh cổ. Dòng mặt bích rời HDPE này cực kỳ được ưa chuộng nhờ khả năng tự căn chỉnh góc lỗ bulong linh hoạt mà không sợ bị lệch tâm khi lắp đặt.

Thông Số Kỹ Thuật Mặt Bích Nhựa Phi 200

Một trong những sai sót lớn nhất của kỹ sư hiện trường là nhầm lẫn kích thước định danh DN (Nominal Diameter) và đường kính ngoài thực tế OD (Outside Diameter). Đối với dòng ống nhựa và phụ kiện ống nhựa, ống phi 200mm chính là dòng ống có đường kính ngoài đạt đúng 200mm, tương đương với kích cỡ định danh tiêu chuẩn là DN200.

Dưới đây là bảng thông số hình học và áp lực tiêu chuẩn của dòng bích nhựa DN200 hệ JIS 10K (thường dùng cho mặt bích PVC phi 200 và HDPE):

• Đường kính định danh (Nominal Size): DN200 (Tương thích đường ống nhựa phi 200).

• Đường kính ngoài tổng thể (OD): Khoảng 330 mm.

• Đường kính vòng tròn lỗ bulong (Bolt Circle - PCD): Khoảng 290 mm.

• Số lượng lỗ bulong tiêu chuẩn: 8 lỗ (Đường kính lỗ thường là 23 mm để xỏ bulong M20).

• Cấp áp suất vận hành (Pressure Rating): PN10 (chịu áp lực tĩnh tối đa 10 bar) hoặc PN16 (chịu áp lực tĩnh tối đa 16 bar).

Lưu ý kỹ thuật: Nếu thông số vòng tròn định vị bulong (PCD) của mặt bích bị sai lệch dù chỉ 1mm so với van hoặc thiết bị hiện hữu, bạn hoàn toàn không thể xỏ bulong qua hệ thống lỗ bích được. Do đó, việc đo đạc kỹ khoảng cách tâm lỗ trước khi đặt hàng bích nhựa là quy trình bắt buộc.

So Sánh Mặt Bích Nhựa Và Mặt Bích Thép

Để giúp các nhà thầu tối ưu hóa bài toán kinh tế và kỹ thuật, dưới đây là bảng đối chiếu chi tiết giữa hai dòng vật liệu:

Lời khuyên từ chuyên gia: Hãy chọn lựa dòng bích nhựa cho các ứng dụng trạm xử lý nước, bể bơi, môi trường nước biển hoặc hóa chất gốc axit/kiềm. Ngược lại, bắt buộc phải dùng mặt bích thép cho các hệ thống phòng cháy chữa cháy đột biến áp suất cao, hoặc các hệ ống công nghệ dẫn dầu, dẫn hơi nóng vượt quá ngưỡng chịu nhiệt của polyme.

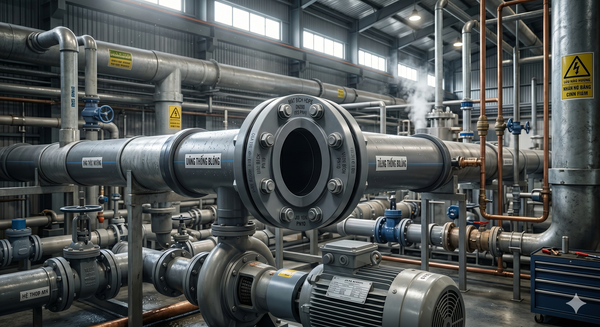

Mặt Bích Nhựa Phi 200 Được Dùng Ở Đâu?

Sở hữu khả năng chống chịu hóa chất tuyệt vời cùng chi phí vận hành hợp lý, dòng cấu kiện mặt bích nhựa DN200 xuất hiện dày đặc trong các hệ thống:

• Nhà máy xử lý nước thải và sản xuất nước sạch: Các trục ống chính gom nước thải công nghiệp hoặc ống dẫn bích nhựa cấp nước đô thị.

• Hệ thống đường ống hóa chất: Luân chuyển lưu chất ăn mòn trong nhà máy dệt nhuộm, sản xuất phân bón, xi mạ kim loại.

• Hạ tầng nuôi trồng thủy sản và hồ bơi thương mại: Nơi dòng lưu chất giàu muối Clorua dễ dàng phá hủy các cấu kiện thép thông thường chỉ sau vài tháng.

• Hệ thống tưới tiêu nông nghiệp công nghệ cao: Kết nối các đường ống nhựa HDPE cỡ lớn dẫn nước từ trạm bơm ra đồng ruộng.

Những Sai Lầm Thường Gặp Khi Sử Dụng Mặt Bích Nhựa Phi 200

Rất nhiều sự cố nứt vỡ bích hoặc xì nước tại công trường xuất phát từ các thói quen thi công sai kỹ thuật sau:

1. Siết bulong quá lực (Over-tightening): Thợ lắp đặt thường dùng máy siết lực kéo quá mạnh như đối với bích thép. Vật liệu nhựa có độ dẻo và giòn nhất định; lực siết quá mức sẽ làm nứt toác vành bích ngay tại các góc lỗ bulong.

2. Nhầm lẫn tiêu chuẩn kết nối: Cố tình bắt chung bích nhựa hệ JIS (Nhật) vào thiết bị hệ ANSI (Mỹ). Dù đường kính ngoài có thể tương đồng, khoảng cách lỗ bulong của hai hệ này hoàn toàn khác nhau.

3. Dùng sai vật liệu gioăng mặt bích: Sử dụng các loại gioăng cao su thông thường cho hệ thống dẫn dung môi hữu cơ khiến gioăng bị trương nở, mủn thối, gây rò rỉ toàn bộ hệ thống sau một thời gian ngắn.



Hướng Dẫn Chọn Mặt Bích Nhựa Phi 200 Phù Hợp

Để chọn mua đúng cấu kiện cho dự án, hãy kiểm tra kỹ bảng checklist kỹ thuật sau:

• Môi chất lưu chất là gì? Xác định nồng độ hóa chất để chọn dòng nhựa PVC, uPVC hay PP.

• Vị trí lắp đặt ở đâu? Lắp ngoài trời chịu nắng mưa trực tiếp thì bắt buộc phải chọn mặt bích rời HDPE để chống tia cực tím.

•  Áp suất làm việc lớn nhất? Đảm bảo hệ thống chạy dưới dải áp PN10 của bích nhựa thông thường.

•  Đồng bộ tiêu chuẩn thiết bị: Kiểm tra van, bơm đi kèm chạy theo hệ tiêu chuẩn nào (JIS, DIN hay ANSI) để chọn bích nhựa có PCD tương ứng.

Lưu Ý Khi Lắp Đặt Mặt Bích Nhựa DN200

Quy trình thi công dòng bích nhựa đường kính lớn đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các nguyên tắc cơ học:

• Căn chỉnh đồng tâm hình học: Hai mặt bích kết nối phải song song tuyệt đối và đồng trục. Tuyệt đối không siết bulong để ép ghì hai đầu ống bị lệch lại với nhau, hành động này tạo ứng suất uốn liên tục làm vỡ bích nhựa khi có áp lực nước.

• Siết bulong đối xứng tăng dần: Luôn luôn siết đai ốc theo sơ đồ hình ngôi sao (siết các cặp bulong đối diện nhau). Quá trình siết phải chia làm 3 đợt tăng lực từ từ (30% - 60% - 100% lực siết tiêu chuẩn) bằng cờ lê lực để gioăng đệm phẳng đều.

• Sử dụng long đền phẳng (Washers): Bắt buộc phải lót long đền ở cả hai đầu bulong tiếp xúc với mặt bích nhựa. Long đền giúp phân bổ đều áp lực nén của đầu bulong lên diện tích bề mặt nhựa, ngăn ngừa hiện tượng rách hoặc loét lỗ nhựa.

• Kiểm tra thử áp: Sau khi hoàn thiện, bơm nước vào hệ thống để test áp tĩnh ở mức 1.25 đến 1.5 lần áp suất vận hành để nghiệm thu độ kín của mối nối.



Câu Hỏi Thường Gặp Về Mặt Bích Nhựa Phi 200

1. Sự khác biệt lớn nhất giữa bích nhựa uPVC và bích nhựa HDPE là gì?

Bích uPVC có độ cứng cao hơn, kết nối với ống chủ yếu bằng phương pháp dán keo hóa chất chuyên dụng và chịu hóa chất tốt trong không gian nhà xưởng. Bích HDPE có tính dẻo dai cao, chịu được lún lệch địa hình, kết nối bằng phương pháp hàn nhiệt nóng chảy (hàn bạt) và có tuổi thọ ngoài trời vượt trội nhờ khả năng chống tia UV.

2. Tại sao một số hệ thống bích nhựa lại sử dụng vành bích bằng thép?

Đó chính là kết cấu bích rời kết hợp (Stub end nhựa + Vành bích thép bọc nhựa). Việc sử dụng vành thép hoặc vành gang bên ngoài giúp gia tăng cường độ chịu lực siết của bulong, ngăn ngừa hoàn toàn hiện tượng nứt vỡ vành nhựa khi cần siết chặt ở các hệ thống có áp lực tiệm cận 10 bar.

3. Mặt bích nhựa phi 200 có thể kết nối trực tiếp với van bướm bằng gang được không?

Hoàn toàn được, với điều kiện cả bích nhựa và van bướm gang đều phải có cùng một tiêu chuẩn lỗ bulong (ví dụ cùng chuẩn JIS 10K). Khi lắp đặt, cần chọn loại bích nhựa có bề mặt Flat Face (FF) để ép phẳng hoàn toàn vào mặt của van gang, tránh hiện tượng vênh lệch sinh rò rỉ.

Tổng Kết

Sản phẩm mặt bích nhựa phi 200 là một giải pháp công nghệ cơ khí ngành nước vô cùng hiệu quả, giải quyết triệt để bài toán chống ăn mòn hóa học và tối ưu hóa chi phí đầu tư cho các công trình đường ống đường kính lớn. Việc thấu hiểu các thông số hình học (OD, PCD, số lỗ bulong), lựa chọn đúng chất nền polyme (PVC, uPVC, HDPE) cùng một quy trình siết lực đối xứng có đệm long đền chính là chìa khóa để kiến tạo nên những hệ thống công nghệ an toàn, bền bỉ cùng thời gian.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Mặt Bích Nhựa Phi 200
