Mặt Bích Nối Ống Thép: Giải Pháp Kết Nối Chuyên Sâu Và Hướng Dẫn Kỹ Thuật Toàn Diện
Trong quá trình vận hành các hệ thống đường ống công nghiệp, một trong những sự cố gây đau đầu nhất cho các kỹ sư chính là tình trạng rò rỉ tại các điểm kết nối. Ngay cả khi các bulong đã được siết chặt đến mức tối đa, áp suất vẫn có thể đẩy lưu chất thoát ra ngoài, gây thất thoát tài nguyên và tiềm ẩn nguy cơ mất an toàn cháy nổ nghiêm trọng.
Nguyên nhân cốt lõi thường không nằm ở lực siết, mà nằm ở việc chọn sai loại mặt bích hoặc lắp đặt không đúng tiêu chuẩn kỹ thuật. Mặt bích là giải pháp kết nối phổ biến nhất trong ngành ống thép nhờ tính linh hoạt cao, nhưng nếu hiểu sai về bản chất và thông số, bạn đang trực tiếp tạo ra "điểm yếu" cho toàn bộ hệ thống. Bài viết này sẽ phân tích sâu về mặt bích nối ống thép dưới góc độ chuyên gia để giúp bạn có cái nhìn chính xác nhất.
1. Kiến thức nền tảng: Mặt bích nối ống thép là gì?
Mặt bích nối ống thép là một phụ kiện cơ khí có dạng hình tròn hoặc vuông, được đục lỗ để liên kết bằng bulong. Nhiệm vụ chính của nó là tạo ra một điểm nối kín thính và chắc chắn giữa hai đoạn ống thép hoặc giữa ống thép với các thiết bị phụ trợ khác như van công nghiệp, máy bơm, hay bình áp lực.

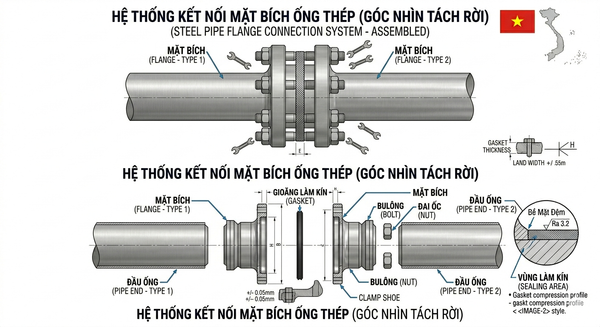

Một bộ kết nối mặt bích tiêu chuẩn bao gồm ba thành phần không thể tách rời:
Hai mặt bích: Được gắn trực tiếp vào đầu ống hoặc thiết bị thông qua phương pháp hàn hoặc ren.
Bulong và đai ốc: Thành phần tạo ra lực nén cơ học để ép chặt hai mặt bích lại với nhau.
Gioăng (Gasket): Lớp đệm nằm ở giữa, có tác dụng lấp đầy các khe hở li ti giữa hai bề mặt kim loại, đảm bảo độ kín tuyệt đối cho hệ thống.
Nguyên lý hoạt động và bản chất kết nối
Bản chất của mặt bích là một loại kết nối cơ khí có thể tháo rời. Khi siết bulong, hai mặt bích sẽ tạo ra lực nén cực lớn lên lớp gioăng ở giữa. Lớp gioăng này biến dạng nhẹ để tạo ra màng ngăn chặn dòng lưu chất. Ưu điểm lớn nhất của nguyên lý này chính là sự linh hoạt; bạn có thể tháo rời toàn bộ hệ thống để bảo trì hoặc thay thế thiết bị chỉ bằng cách tháo bulong, điều mà phương pháp hàn chết trực tiếp không bao giờ làm được.
2. Phân tích chuyên sâu: Phân loại mặt bích nối ống thép
Việc lựa chọn loại mặt bích phụ thuộc rất lớn vào môi trường lưu chất, nhiệt độ và đặc biệt là áp suất vận hành của hệ thống.

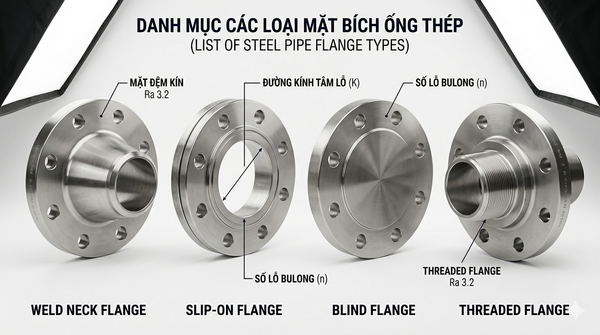

Phân loại theo phương pháp kết nối
Weld Neck Flange (Bích hàn cổ cao): Có phần cổ dài để hàn trực tiếp vào ống. Đây là loại mặt bích có khả năng chịu áp lực và nhiệt độ cực cao, thường dùng trong các hệ thống dầu khí hoặc hơi nóng nhờ khả năng phân bổ ứng lực đều.
Slip-on Flange (Bích hàn trượt): Mặt bích có đường kính trong lớn hơn ống một chút để có thể trượt lên ống rồi hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt, giá thành rẻ nhưng độ bền cơ học thấp hơn bích hàn cổ.
Blind Flange (Bích bịt): Không có lỗ ở tâm, dùng để đóng kín các đầu ống hoặc các ngách dự phòng. Nó chịu áp suất tĩnh lớn nhất trong tất cả các loại bích.
Threaded Flange (Bích ren): Kết nối với ống bằng các bước ren mà không cần hàn. Đây là giải pháp tối ưu cho các khu vực dễ cháy nổ (không thể dùng nhiệt để hàn) hoặc các hệ thống áp suất thấp, kích thước nhỏ.

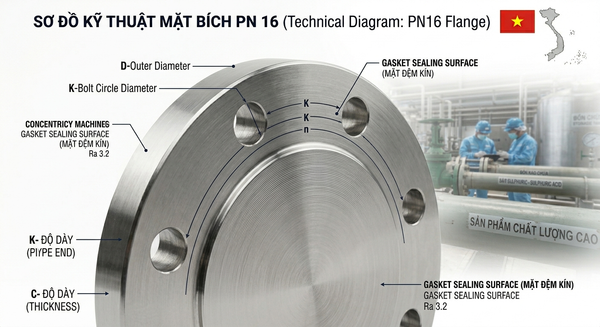

Thông số kỹ thuật cốt lõi cần nắm vững
Để mặt bích có thể kết nối thành công, bạn phải đồng bộ các thông số sau:
DN (Diameter Nominal): Kích thước danh nghĩa của ống (ví dụ DN50, DN100).
PN (Pressure Nominal): Áp suất danh nghĩa mà mặt bích có thể chịu được (PN10, PN16, PN25...).
Số lỗ bulong và đường kính lỗ: Quyết định khả năng khớp nối giữa hai mặt bích.
Đường kính ngoài và đường kính trong: Phải tương thích với độ dày của ống thép.
3. Tại sao phải dùng mặt bích thay vì hàn trực tiếp?
Trong ngành công nghiệp, phương pháp hàn trực tiếp (Butt Weld) rất bền nhưng lại thiếu tính linh hoạt. Mặt bích ra đời để giải quyết các bài toán sau:
Dễ dàng bảo trì và vệ sinh: Các hệ thống thực phẩm hay hóa chất cần được tháo ra để CIP (vệ sinh tại chỗ) thường xuyên. Việc dùng mặt bích giúp tiết kiệm hàng giờ đồng hồ so với việc phải cắt và hàn lại ống.
Thay thế thiết bị nhanh chóng: Máy bơm và van công nghiệp có tuổi thọ thấp hơn đường ống. Khi hỏng hóc, mặt bích cho phép thay mới thiết bị chỉ trong vài phút.
Tính linh hoạt cao: Cho phép kết nối các đoạn ống có vật liệu khác nhau (ví dụ ống thép với ống nhựa) thông qua các mặt bích chuyển đổi phù hợp.
Ứng dụng trong không gian hẹp: Ở những vị trí không đủ không gian để thao tác máy hàn, kết nối bằng bulong mặt bích là giải pháp khả thi duy nhất.
4. Ứng dụng thực tế và những sai lầm "đắt giá"

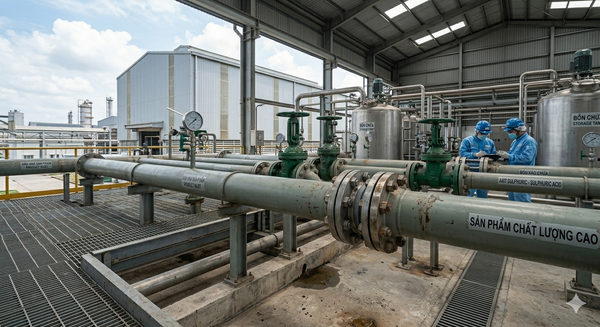

Mặt bích xuất hiện trong mọi ngóc ngách của đời sống và sản xuất, từ hệ thống PCCC trong các tòa nhà đến các giàn khoan dầu khí ngoài khơi.
Khi nào cần dùng mặt bích?
Hệ thống cấp nước và xử lý nước thải thành phố.
Đường ống dẫn dầu, khí đốt và hóa chất ăn mòn.
Hệ thống lò hơi, hơi nóng (steam) áp suất cao.
Lắp đặt các van chặn, van điều tiết và máy bơm công suất lớn.
Các sai lầm thường gặp dẫn đến hậu quả nghiêm trọng
Chọn sai tiêu chuẩn: Lắp một mặt bích chuẩn DIN (Đức) với một mặt bích chuẩn ANSI (Mỹ). Dù cùng kích thước ống nhưng tâm lỗ bulong sẽ lệch nhau hoàn toàn, không thể kết nối.
Không dùng gioăng hoặc dùng sai loại: Dùng gioăng cao su cho hệ thống hơi nóng sẽ khiến gioăng bị chảy, gây rò rỉ ngay lập tức.
Siết lệch bulong: Việc siết chặt một bên bulong trước khi lắp các bên còn lại sẽ làm vênh bề mặt tiếp xúc, khiến gioăng không thể làm kín đều.
Chọn sai vật liệu: Dùng mặt bích thép cho môi trường axit mạnh dẫn đến tình trạng ăn mòn nhanh chóng, gây bục đường ống.
5. Hướng dẫn kỹ thuật: Cách lắp mặt bích chuẩn chuyên gia
Để đảm bảo kết nối không rò rỉ, hãy tuân thủ quy trình 4 bước sau:
Bước 1: Chuẩn bị: Làm sạch bề mặt mặt bích, kiểm tra gioăng xem có bị nứt hay cũ không. Đặt gioăng vào đúng tâm.
Bước 2: Định vị: Khớp hai đầu bích lại với nhau, xỏ bulong qua lỗ.
Bước 3: Siết bulong (Quan trọng): Phải siết theo hình chữ X (đối xứng). Ví dụ: siết bulong ở vị trí 12 giờ, sau đó đến 6 giờ, tiếp đến 3 giờ và 9 giờ. Điều này giúp lực ép phân bổ đều lên gioăng.
Bước 4: Kiểm tra: Tăng dần áp suất hệ thống và dùng xà phòng hoặc thiết bị đo để kiểm tra độ kín tại mối nối.
Checklist chọn mặt bích nối ống thép nhanh
[ ] Xác định đúng kích thước danh nghĩa (DN).
[ ] Xác định áp lực vận hành (PN).
[ ] Thống nhất một tiêu chuẩn duy nhất cho toàn hệ thống (DIN/ANSI/JIS).
[ ] Chọn vật liệu (thép carbon, inox) phù hợp với môi trường.
[ ] Chọn gioăng tương thích với nhiệt độ và hóa chất.
6. Giải đáp thắc mắc (FAQ)
1. Mặt bích nối ống thép dùng để làm gì? → Đây là phụ kiện dùng để liên kết các đoạn ống thép với nhau hoặc kết nối ống vào các thiết bị như máy bơm, van để dễ dàng tháo lắp.
2. Nên chọn bích hàn hay bích ren? → Bích hàn phù hợp cho các hệ thống công nghiệp áp suất cao, yêu cầu độ kín vĩnh viễn. Bích ren dành cho các hệ thống nhỏ, áp thấp hoặc nơi không được phép dùng nhiệt để hàn.
3. PN có nghĩa là gì? → PN (Pressure Nominal) là áp suất danh nghĩa của mặt bích. Ví dụ PN16 nghĩa là mặt bích chịu được áp lực tối đa trong điều kiện tiêu chuẩn là 16 Bar.
4. Có thể lắp mặt bích tiêu chuẩn DIN với tiêu chuẩn ANSI không? → Tuyệt đối không. Hai tiêu chuẩn này có số lượng lỗ bulong, đường kính vòng lỗ và độ dày khác nhau hoàn toàn.
5. Có cần dùng gioăng (gasket) khi lắp mặt bích không? → Bắt buộc. Bề mặt kim loại của mặt bích không bao giờ phẳng tuyệt đối. Gioăng là thành phần chính giúp điền đầy khe hở và tạo độ kín.
Hiểu rõ về mặt bích nối ống thép là bước đầu tiên để xây dựng một hệ thống đường ống an toàn và hiệu quả. Đừng để một sai sót nhỏ trong việc chọn tiêu chuẩn hay một lần siết bulong lệch tâm làm ảnh hưởng đến toàn bộ công trình của bạn. Hãy luôn ưu tiên tính đồng bộ và chất lượng vật liệu để đảm bảo sự bền bỉ lâu dài cho hệ thống.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Mặt Bích Nối Ống Thép
