Mặt Bích Ống Nhựa PVC: Cẩm Nang Lựa Chọn Chuẩn Kỹ Thuật Cho Mọi Hệ Thống

Vì Sao Mặt Bích Ống Nhựa PVC Được Sử Dụng Ngày Càng Phổ Biến?

Trong thiết kế hệ thống cấp nước và xử lý lưu chất hiện đại, sự cố rò rỉ hay yêu cầu bảo trì định kỳ là điều không thể tránh khỏi. Thực tế cho thấy, việc kết nối đường ống bằng phương pháp dán keo chết hoặc nối ren truyền thống mang lại rất nhiều hạn chế khi cần tháo dỡ, sửa chữa hoặc thay thế thiết bị. Mỗi lần bảo trì thường đồng nghĩa với việc phải cưa cắt đường ống, gây lãng phí vật tư và kéo dài thời gian dừng máy (downtime).

Để giải quyết triệt để bài toán này, mặt bích ống nhựa PVC đã trở thành giải pháp cứu cánh tuyệt vời cho các kỹ sư. Với khả năng tháo lắp linh hoạt chỉ bằng việc vặn các đai ốc, phụ kiện này giúp rút ngắn đáng kể thời gian thi công và bảo dưỡng định kỳ.

Không chỉ dừng lại ở sự tiện lợi, mặt bích nhựa còn sở hữu khả năng chống ăn mòn xuất sắc, biến nó trở thành lựa chọn thay thế hoàn hảo cho mặt bích kim loại trong các môi trường đặc thù. Bài viết này sẽ phân tích chuyên sâu giúp bạn hiểu rõ bản chất, phân loại và cách lựa chọn mặt bích nhựa chuẩn xác nhất cho dự án của mình.

Mặt Bích Ống Nhựa PVC Là Gì?

Định nghĩa

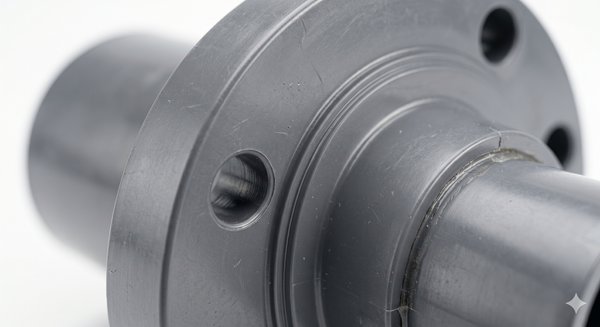

Mặt bích ống nhựa PVC (PVC Flange) là một loại phụ kiện cơ khí dạng đĩa tròn, được chế tạo từ nhựa Polyvinyl Chloride (PVC). Nó được sử dụng để kết nối các đoạn ống nhựa lại với nhau, hoặc dùng để liên kết đường ống nhựa với các thiết bị công nghiệp như van, máy bơm, và đồng hồ đo lưu lượng thông qua hệ thống bulong và gioăng làm kín.

Vai trò cốt lõi trong hệ thống đường ống

Sự xuất hiện của mặt bích nhựa trong mạng lưới đường ống đảm nhiệm các vai trò quan trọng:

• Kết nối chắc chắn: Tạo ra một điểm nối cơ học có độ kín khít cao, chịu được áp lực dòng chảy từ bên trong.

• Tháo lắp dễ dàng: Cho phép chia nhỏ hệ thống đường ống dài thành các cụm module, dễ dàng vận chuyển và thi công lắp ráp.

• Thuận tiện bảo trì: Giúp kỹ thuật viên dễ dàng tháo rời các thiết bị như van bướm nhựa, rọ bơm để vệ sinh hoặc thay thế mà không làm hỏng cấu trúc ống dẫn.

Những đặc điểm nổi bật

So với các vật liệu truyền thống, mặt bích nhựa công nghiệp sở hữu những ưu điểm vượt trội:

• Trọng lượng vô cùng nhẹ: Giảm tải trọng cho giá đỡ và dễ dàng thao tác bằng tay khi thi công trên cao.

• Chống ăn mòn tuyệt đối: Không bị gỉ sét hay oxy hóa khi tiếp xúc với nước, hóa chất, nước muối hay môi trường axit nhẹ.

• Giá thành thấp: Chi phí đầu tư rẻ hơn rất nhiều so với mặt bích inox hay thép mạ kẽm.

• Dễ thi công: Bề mặt nhựa dễ dàng dán keo lạnh, không yêu cầu thợ hàn có tay nghề cao hay máy móc phức tạp.



Nguyên Lý Hoạt Động Của Mặt Bích PVC

Nguyên lý làm kín của phụ kiện ống PVC dạng bích hoàn toàn dựa trên lực ép cơ học. Một cụm kết nối bích hoàn chỉnh sẽ bao gồm: hai mặt bích đối xứng, một lớp gioăng cao su đàn hồi (gasket) nằm ở giữa, và các bộ bulong đai ốc xuyên qua các lỗ trên vành bích.

Khi kỹ thuật viên tiến hành siết chặt bulong, hai mặt bích sẽ bị ép lại gần nhau. Lực nén này tác động trực tiếp lên gioăng cao su, khiến gioăng biến dạng và điền đầy vào các khoảng hở vi mô trên bề mặt tiếp xúc của nhựa. Từ đó, dòng lưu chất bị chặn lại hoàn toàn, tạo ra độ kín tuyệt đối cho hệ thống.

Giải thích bản chất: Tại sao phụ kiện này lại có thể thay thế kết nối cố định? Trong các hệ thống nước hay hóa chất nhẹ, áp suất thường không quá khắc nghiệt (thường dưới 10 - 16 bar). Sự đàn hồi của nhựa kết hợp với gioăng EPDM/PTFE là quá đủ để giữ áp. Thay vì phải dùng keo dán chết hai đầu ống – một khi đã dán là không thể tháo rời, mặt bích tạo ra một "điểm dừng" cơ học an toàn, vừa đảm bảo tính toàn vẹn của áp suất, vừa mang lại sự linh hoạt tối đa cho quá trình vận hành dài hạn.

Các Loại Mặt Bích Ống Nhựa PVC Phổ Biến

Tùy thuộc vào yêu cầu chịu lực và đặc tính môi chất, mặt bích PVC được phân chia thành nhiều loại khác nhau. Việc nắm rõ đặc tính từng loại giúp bạn tối ưu hóa cả về kỹ thuật lẫn chi phí.

Mặt Bích PVC Rời (Loose Flange / Van Stone Flange)

• Đặc điểm: Bao gồm hai phần độc lập: một đầu nong (stub-end) được dán keo cố định vào đường ống, và một vòng bích (backing ring) nằm lỏng bên ngoài có thể xoay tự do.

• Ưu điểm: Cực kỳ dễ căn chỉnh các lỗ bulong cho khớp với van hoặc thiết bị đối diện, đặc biệt hữu ích trong các không gian chật hẹp.

• Ứng dụng: Rất phổ biến trong các trạm hệ thống xử lý nước và đường ống dẫn hóa chất có kích thước lớn.

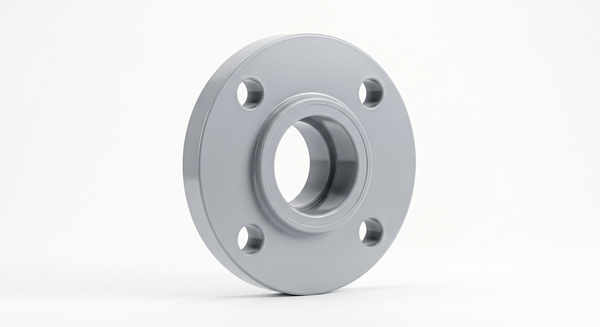

Mặt Bích PVC Liền (Solid Flange)

• Đặc điểm: Toàn bộ thân bích và phần ống kết nối được đúc nguyên khối liền mạch với nhau.

• Ưu điểm: Kết cấu vững chắc, khả năng chịu lực uốn và kéo tốt hơn mặt bích rời do không có sự phân tách chi tiết. Thường được sử dụng cho các đường ống nhỏ chịu áp lực ổn định.

Phân loại theo vật liệu nền: PVC, UPVC và CPVC

Sự khác biệt về cấu trúc phân tử tạo ra các dòng mặt bích nhựa với giới hạn chịu đựng khác nhau:

• Mặt Bích UPVC (Unplasticized PVC): Nhựa PVC không chứa chất hóa dẻo.

  • Ưu điểm: Có độ cứng cơ học cao, khả năng chống ăn mòn rất tốt, không bị oxy hóa và đặc biệt an toàn cho nguồn nước sinh hoạt. Đây là dòng sản phẩm có tính thương mại phổ biến nhất với mức giá hợp lý.

• Mặt Bích CPVC (Chlorinated PVC): Nhựa PVC được bổ sung thêm Clo trong quá trình phản ứng.

  • Ưu điểm: Khả năng chịu nhiệt vượt trội. Trong khi PVC thông thường chỉ chịu được dưới 60°C, CPVC có thể hoạt động ổn định ở mức 90°C - 95°C. Nó cũng chịu được các loại hóa chất có nồng độ mạnh hơn.

Phân loại theo tiêu chuẩn kích thước

Giống như kim loại, mặt bích nhựa cũng phải tuân thủ nghiêm ngặt các quy chuẩn quốc tế để có thể lắp ghép chéo với các thiết bị khác:

• Mặt bích PVC tiêu chuẩn ANSI: Chuẩn của Mỹ (Class 150, Class 300).

• Mặt bích PVC tiêu chuẩn JIS: Chuẩn của Nhật Bản (JIS 10K, JIS 5K).

• Mặt bích PVC tiêu chuẩn DIN: Chuẩn của Châu Âu (PN10, PN16).

Thông Số Kỹ Thuật Và Kích Thước Mặt Bích PVC

Để đặt mua và thi công chính xác, kỹ sư cần đặc biệt lưu tâm đến các thông số kích thước cơ bản của mặt bích.

Dải kích thước danh định phổ biến:

Hệ thống kích thước mặt bích PVC trải dài từ các size ống nhỏ trong dân dụng đến các đường ống lớn trong nhà máy: DN15 (1/2"), DN20, DN25, DN32, DN40, DN50 (2"), DN65, DN80, DN100, DN150, DN200, và lên tới DN300 (12").

Các thông số kỹ thuật cốt lõi cần đo đạc:

• Đường kính ngoài (OD - Outside Diameter): Kích thước phủ bì lớn nhất của đĩa mặt bích.

• Số lượng lỗ bulong: Thường là 4 lỗ, 8 lỗ hoặc 12 lỗ tùy thuộc vào kích thước DN và tiêu chuẩn áp suất.

• Khoảng cách tâm lỗ (PCD - Pitch Circle Diameter): Đường kính của vòng tròn đi qua tâm của tất cả các lỗ bulong. Đây là thông số quan trọng nhất quyết định bích có lắp vừa van hay không.

• Độ dày mặt bích (Thickness): Quyết định khả năng chịu áp lực và chống cong vênh khi siết bulong.

Giải thích chuyên môn: Tại sao cùng là kích thước DN50 nhưng mặt bích lại không lắp vừa nhau?

Đó là do sự khác biệt giữa các tiêu chuẩn ANSI, JIS, và DIN. Mỗi hiệp hội kỹ thuật quy định số lỗ và khoảng cách tâm lỗ (PCD) hoàn toàn khác nhau. Ví dụ, bích nhựa DN50 chuẩn JIS 10K có khoảng cách tâm lỗ là 120mm, trong khi chuẩn DIN PN10/16 lại là 125mm. Nếu bạn chọn sai tiêu chuẩn, bạn sẽ không thể xỏ bulong xuyên qua cả hai mặt bích.

So Sánh Mặt Bích PVC Và Mặt Bích Kim Loại

Việc đắn đo giữa sử dụng nhựa hay kim loại là bài toán quen thuộc của các nhà thiết kế đường ống. Bảng so sánh dưới đây sẽ làm rõ năng lực của từng vật liệu:

Hướng dẫn lựa chọn từ chuyên gia:

• Khi nào nên chọn PVC/UPVC: Bất cứ khi nào hệ thống của bạn vận chuyển nước sạch, nước thải sinh hoạt, nước biển nuôi trồng thủy sản, hoặc các dung dịch hóa chất (axit, bazo) ở điều kiện nhiệt độ môi trường và áp lực bơm dưới 10 bar. Việc dùng bích kim loại trong trường hợp này là sự lãng phí không cần thiết và dễ mang lại rủi ro gỉ sét.

• Khi nào nên sử dụng Inox/Thép: Bắt buộc sử dụng cho các hệ thống hơi nóng lò hơi (nhiệt độ > 100°C), đường ống dẫn dầu khí, khí nén áp lực cao, hoặc những vị trí chịu rung động cơ học cực kỳ mạnh. Ở những môi trường này, nhựa sẽ bị nóng chảy hoặc nứt vỡ.



PVC, UPVC Và CPVC Khác Nhau Như Thế Nào?

Để không chọn sai vật liệu dẫn đến hư hỏng hệ thống, bạn cần phân biệt rõ ba dòng nhựa cơ bản này:

• PVC (Polyvinyl Chloride): Là dòng nhựa có chứa chất hóa dẻo, linh hoạt nhưng chịu lực và chịu hóa chất kém nhất trong 3 loại. Chủ yếu dùng cho hệ thống nước sinh hoạt thông thường, thoát nước không áp.

• UPVC (Unplasticized Polyvinyl Chloride): Là loại nhựa cứng, không chứa chất hóa dẻo BPA. Sở hữu độ bền cơ học cao hơn hẳn, chịu va đập tốt và hoàn toàn không gây độc hại cho nguồn nước. Đây là vật liệu tiêu chuẩn cho các đường ống UPVC công nghiệp hiện nay.

• CPVC (Chlorinated Polyvinyl Chloride): Là phiên bản nâng cấp hoàn hảo khi được tăng cường Clo. Nhờ đó, mặt bích CPVC chịu nhiệt tốt (có thể dẫn nước nóng) và chống lại sự tàn phá của các hóa chất mạnh trong các nhà máy xi mạ, luyện kim.

Nguyên tắc lựa chọn: Luôn đánh giá dựa theo nhiệt độ và độ ăn mòn của môi trường làm việc thực tế. Nếu chỉ bơm nước thải thông thường, mặt bích UPVC là giải pháp kinh tế nhất. Nếu bơm dung dịch axit nóng 80°C, CPVC là lựa chọn bắt buộc.

Mặt Bích PVC Được Sử Dụng Trong Những Hệ Thống Nào?

Với những đặc tính bảo vệ chống ăn mòn xuất sắc, mặt bích nhựa công nghiệp đang bao phủ rất nhiều các lĩnh vực trọng yếu:

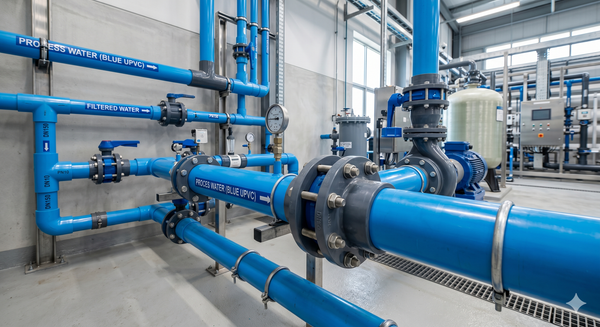

Hệ thống cấp nước và xử lý nước thải

Được ứng dụng dày đặc trong các cụm van điều khiển, trạm bơm tăng áp của nhà máy nước sạch và nhà máy xử lý nước thải công nghiệp. Mặt bích nhựa không bị gỉ sét giúp nguồn nước giữ được độ tinh khiết.

Ngành công nghiệp hồ bơi và Spa

Nước hồ bơi chứa một lượng lớn Clo dư để sát khuẩn, chất này ăn mòn kim loại cực mạnh. Mặt bích UPVC giải quyết triệt để bài toán này, giúp kết nối các bình lọc cát, máy bơm tuần hoàn một cách an toàn và bền bỉ.

Nhà máy chế biến thực phẩm

Các đường ống dẫn nguyên liệu lỏng, nước xả rửa thiết bị yêu cầu tiêu chuẩn vệ sinh cao, không được phôi nhiễm kim loại nặng. Nhựa UPVC không hóa dẻo đáp ứng hoàn hảo các tiêu chuẩn an toàn thực phẩm.

Hệ thống hóa chất nhẹ

Được sử dụng trong mạng lưới đường ống châm hóa chất, xử lý dung dịch axit/bazo loãng tại các nhà máy dệt nhuộm, sản xuất giấy hoặc nhà máy xi mạ.

Hệ thống tưới tiêu nông nghiệp tự động

Mặt bích PVC kết nối các van điện từ, hệ thống lọc đĩa tại các trang trại nhà màng. Nhờ trọng lượng nhẹ và giá thành rẻ, nó tối ưu hóa chi phí đầu tư cho nông nghiệp công nghệ cao.

Những Sai Lầm Thường Gặp Khi Chọn Mặt Bích PVC

Vì nhựa có những giới hạn vật lý riêng, việc thi công sai kỹ thuật sẽ gây vỡ bích và rò rỉ. Dưới đây là 5 sai lầm cần tránh tuyệt đối:

• Sai lầm 1: Không kiểm tra áp suất làm việc. Đưa mặt bích nhựa chịu áp chuẩn PN10 (10 bar) vào đường ống có bơm tăng áp đẩy lên 15 bar sẽ dẫn đến rạn nứt ngay lập tức.

• Sai lầm 2: Chọn sai tiêu chuẩn mặt bích. Mua van bướm chuẩn DIN nhưng lại dùng mặt bích ống nhựa PVC chuẩn JIS 10K để dán vào ống. Hậu quả là lỗ bulong bị lệch, không thể lắp ráp.

• Sai lầm 3: Sử dụng vật liệu cho nhiệt độ quá cao. Dẫn nước nóng 80°C qua bích UPVC thông thường. Nhựa sẽ bị mềm hóa, biến dạng và bung mối nối.

• Sai lầm 4: Không dùng gioăng phù hợp. Chỉ úp hai mặt bích nhựa vào nhau mà không có gioăng EPDM hoặc PTFE ở giữa, chắc chắn hệ thống sẽ xì nước.

• Sai lầm 5: Siết bulong quá lực (Overtightening). Đây là nguyên nhân hàng đầu làm vỡ bích nhựa. Nếu dùng súng bắn bulong hơi siết quá mạnh như khi siết thép, phần tai mặt bích bằng nhựa sẽ bị gãy vỡ do ứng suất tập trung vượt ngưỡng cho phép. Cần siết bằng cờ lê tay theo nguyên tắc bắt chéo.



Checklist Lựa Chọn Mặt Bích Ống Nhựa PVC

Để không bao giờ mua sai phụ kiện đường ống nước, kỹ sư và chuyên viên thu mua hãy thực hiện theo đúng 7 bước sau:

1. Bước 1: Xác định môi chất. Chất lỏng cần dẫn là nước sạch, nước thải bùn, hay hóa chất nồng độ cao?

2. Bước 2: Xác định nhiệt độ. Nhiệt độ môi trường và nhiệt độ dòng chảy nằm trong khoảng nào (dưới 60°C hay lên đến 90°C)?

3. Bước 3: Xác định áp suất vận hành. Áp suất tối đa của hệ thống là bao nhiêu (PN6, PN10, hay PN16)?

4. Bước 4: Lựa chọn tiêu chuẩn kết nối. Xác định thiết bị cần nối (như van, bơm) đang dùng mặt bích chuẩn ANSI, JIS, hay DIN.

5. Bước 5: Lựa chọn vật liệu phù hợp. Quyết định dùng bích PVC, UPVC, hay CPVC dựa trên kết quả của Bước 1 và Bước 2.

6. Bước 6: Kiểm tra kích thước đường ống. Đảm bảo đường kính trong của mặt bích nong vừa vặn khít với đường kính ngoài (OD) của ống nhựa đang thi công.

7. Bước 7: Kiểm tra gioăng và bulong. Lựa chọn loại gioăng đàn hồi chống ăn mòn tương ứng và độ dài bulong phù hợp với chiều dày bích nhựa.

Câu Hỏi Thường Gặp Về Mặt Bích Ống Nhựa PVC (FAQ)

Mặt bích PVC có dùng được cho hóa chất không?

Hoàn toàn có thể. Nhựa là vật liệu trơ với nhiều loại hóa chất. Đặc biệt các dòng mặt bích UPVC và CPVC được thiết kế chuyên dụng để chịu sự ăn mòn của axit, kiềm và các dung dịch muối mặn trong công nghiệp.

Mặt bích PVC chịu được nhiệt độ bao nhiêu?

Giới hạn chịu nhiệt phụ thuộc vào cấu tạo vật liệu. Đối với nhựa PVC/UPVC tiêu chuẩn, nhiệt độ an toàn nằm trong khoảng từ 0°C đến 60°C. Đối với dòng nhựa chịu nhiệt CPVC, mức chịu đựng có thể lên tới 90°C - 95°C.

PVC và UPVC khác nhau như thế nào?

PVC có chứa chất hóa dẻo nên mềm và linh hoạt hơn nhưng độ bền thấp. UPVC (nhựa không hóa dẻo) thì cứng hơn, có khả năng chịu áp lực, chịu va đập, chống ăn mòn hóa học và chống tia UV tốt hơn hẳn PVC thông thường.

Có thể thay thế mặt bích inox bằng PVC không?

Có thể, đây là cách tuyệt vời để tiết kiệm chi phí, miễn là áp suất của hệ thống không quá cao (dưới 16 bar) và nhiệt độ môi chất nằm trong giới hạn cho phép của nhựa. Không thay thế nếu hệ thống dẫn hơi nóng hay dầu khí áp lực cao.

Mặt bích PVC có bị gỉ sét không?

Không. Khả năng kháng oxy hóa hoàn toàn là ưu điểm lớn nhất của các vật liệu polymer. Hệ thống của bạn sẽ không bao giờ gặp tình trạng kẹt rỉ bulong và mặt bích hay làm đỏ nguồn nước do gỉ sét sinh ra.

Mặt Bích PVC – Giải Pháp Kết Nối Hiệu Quả Cho Hệ Thống Chống Ăn Mòn

Nhìn chung, mặt bích ống nhựa PVC là một giải pháp cơ khí mang tính kinh tế và hiệu quả cực kỳ cao cho các dự án đường ống hiện nay. Bằng việc thay thế những phương pháp nối hàn nhiệt hay dán keo chết cứng nhắc, mặt bích cung cấp cho hệ thống sự linh hoạt vô giá trong công tác bảo trì và nâng cấp thiết bị.

Với khả năng chống ăn mòn hóa học vượt trội, trọng lượng siêu nhẹ và quy trình thi công lắp ráp đơn giản, phụ kiện ống PVC này đã và đang khẳng định vị thế không thể thay thế trong các lĩnh vực từ xử lý nước, cấp thoát nước cho đến công nghiệp hóa chất nhẹ. Chỉ cần tuân thủ đúng các nguyên tắc về lựa chọn tiêu chuẩn, áp suất, nhiệt độ và lực siết bulong, hệ thống nhựa của bạn sẽ hoạt động bền bỉ, an toàn xuyên suốt hàng thập kỷ.
