Mặt Bích Ống Nước: Giải Pháp Kết Nối Đường Ống Chuyên Nghiệp Và Bền Vững
Trong quy trình lắp đặt hệ thống cấp thoát nước hay PCCC, sự chú ý thường đổ dồn vào việc lựa chọn loại ống (ống thép, ống inox hay ống nhựa) mà vô tình xem nhẹ các phụ kiện kết nối. Tuy nhiên, thực tế kỹ thuật cho thấy, hơn 80% các sự cố rò rỉ và sụt giảm áp suất không nằm ở thân ống mà xuất phát từ các điểm tiếp giáp.
Việc kết nối kém không chỉ gây thất thoát tài nguyên mà còn làm giảm hiệu suất vận hành của toàn bộ máy bơm và van công nghiệp. Trong bối cảnh đó, mặt bích ống nước (pipe flange) đóng vai trò là "mắt xích" quan trọng nhất, đảm bảo tính liên kết và độ kín khít tuyệt đối cho hệ thống. Bài viết này sẽ cung cấp cái nhìn toàn diện từ chuyên gia để giúp bạn hiểu rõ và chọn đúng loại mặt bích tối ưu cho công trình.
2. Mặt bích ống nước là gì?
Mặt bích ống nước là phụ kiện cơ khí có hình dạng phổ biến là đĩa dẹt (tròn hoặc vuông), được sử dụng để kết nối các đoạn ống với nhau, hoặc kết nối ống với van, máy bơm, bình áp lực và các thiết bị phụ trợ khác trên hệ thống đường ống.
Cấu tạo cơ bản của một bộ kết nối mặt bích bao gồm:
Thân bích: Làm từ thép, inox, nhựa hoặc gang, có lỗ tâm để dòng lưu chất đi qua.
Lỗ bulong: Các lỗ khoan xung quanh thân bích theo tiêu chuẩn nhất định để siết chặt hai mặt bích lại với nhau.
Gasket (Gioăng làm kín): Đệm ở giữa hai mặt bích để ngăn chặn sự rò rỉ lưu chất ra ngoài.
3. Nguyên lý hoạt động của mặt bích
Nguyên lý vận hành của kết nối mặt bích dựa trên lực ép cơ khí. Hai mặt bích được đặt đối xứng, kẹp ở giữa là một vòng đệm (gasket). Khi các bulong được siết chặt, chúng tạo ra lực ép cực lớn khiến gasket biến dạng nhẹ và điền đầy các khoảng hở li ti trên bề mặt bích, tạo nên một mối nối kín khít hoàn hảo.
So với phương pháp hàn trực tiếp:
Tính linh hoạt: Mặt bích cho phép tháo lắp cực kỳ dễ dàng. Khi cần bảo trì máy bơm hoặc thay thế van, bạn chỉ cần tháo bulong thay vì phải cắt ống.
Độ an toàn: Không cần sử dụng nhiệt (hàn) tại những khu vực nhạy cảm hoặc dễ cháy nổ.
Đa dạng vật liệu: Cho phép kết nối giữa hai đoạn ống có vật liệu khác nhau (ví dụ ống thép kết nối với ống nhựa qua mặt bích).
4. Các loại mặt bích ống nước phổ biến
Tùy vào áp suất, nhiệt độ và vị trí lắp đặt, chúng ta có các kiểu mặt bích sau:
Weld Neck Flange (Bích hàn cổ): Có phần cổ cao, hàn đối đầu với ống. Khả năng chịu áp và rung động cực tốt, thường dùng cho trục chính áp suất cao.
Slip-On Flange (Bích hàn trượt): Ống được lồng vào trong bích và hàn ở cả hai mặt. Dễ lắp đặt, giá thành hợp lý, phổ biến nhất trong cấp thoát nước dân dụng.
Blind Flange (Bích mù): Không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc nhánh chờ bảo trì.

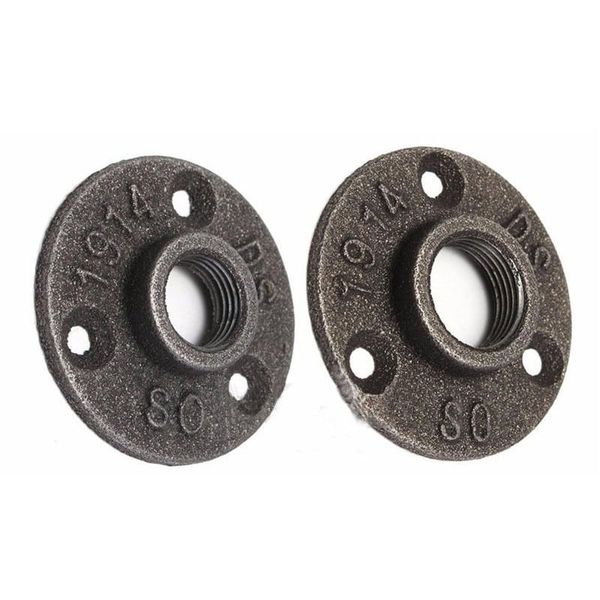

Threaded Flange (Bích ren): Kết nối bằng ren, không cần hàn, phù hợp cho hệ thống nhỏ hoặc nơi cấm lửa.
Socket Weld Flange: Hàn bọc đúc, thường dùng cho đường ống kích thước nhỏ nhưng áp suất cao.
5. Thông số kỹ thuật mặt bích: Hiểu để chọn đúng
Sự không đồng bộ về thông số là sai lầm phổ biến nhất khiến mặt bích không thể lắp vừa. Bạn cần lưu ý:
Kích thước danh nghĩa (DN): Từ DN15 (1/2") đến DN600+ (24").
Cấp áp lực: * Hệ mét: PN10, PN16, PN25... (Bar)
Hệ Anh: Class 150, 300, 600... (Psi)
Tiêu chuẩn (Standards): Đây là yếu tố sống còn.
ANSI / ASME (Mỹ): Dùng cho dầu khí, hóa chất.
JIS (Nhật Bản): Phổ biến nhất tại Việt Nam (10K, 20K).
DIN / EN (Châu Âu): Dùng cho hệ thống xử lý nước, thực phẩm.
Vật liệu: Thép Carbon (A105), Inox (304, 316), Nhựa (PVC, PPR).
Giải thích: Bạn tuyệt đối không thể lắp một mặt bích chuẩn JIS vào một cái van chuẩn ANSI dù cả hai cùng là DN50, vì khoảng cách tâm lỗ bulong của chúng hoàn toàn khác nhau.
6. So sánh mặt bích theo vật liệu sử dụng
| Loại | Ưu điểm | Nhược điểm | Ứng dụng |
| Inox | Chống gỉ xuất sắc, thẩm mỹ cao | Giá thành đắt đỏ | Thực phẩm, hóa chất, nước sạch |
| Thép | Chịu lực cực tốt, bền bỉ | Dễ bị gỉ (cần mạ kẽm) | PCCC, HVAC, nước thải |

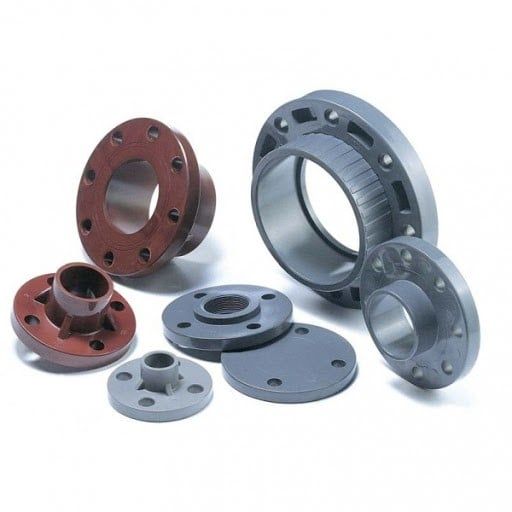

| Nhựa | Nhẹ, rẻ, chống ăn mòn hóa học | Chịu nhiệt và áp suất kém | Xử lý nước, tưới tiêu |
Kết luận: Nếu ngân sách cho phép và yêu cầu độ sạch cao, hãy chọn Inox. Nếu cần độ bền cơ khí cao cho hệ thống PCCC, mặt bích thép mạ kẽm là lựa chọn cân bằng nhất.
7. Ứng dụng thực tế của mặt bích ống nước
Mặt bích hiện diện ở hầu khắp các công trình hạ tầng:
Hệ thống cấp nước: Kết nối máy bơm từ bể ngầm lên các tầng cao.
PCCC: Liên kết các họng chờ, van chặn và cụm bơm chữa cháy.
HVAC: Đường ống nước lạnh Chiller trong các tòa nhà.
Nhà máy công nghiệp: Dẫn hơi nóng, khí nén hoặc hóa chất sản xuất.
8. Những sai lầm "đắt giá" khi chọn mặt bích
Nhầm lẫn giữa DN và Phi (mm): Nhiều người nhầm DN50 là đường kính ngoài 50mm, trong khi thực tế ống DN50 có đường kính ngoài khoảng 60mm.
Chọn sai tiêu chuẩn: Mua bích JIS về lắp cho thiết bị chuẩn DIN dẫn đến lệch lỗ bulong.
Bỏ qua vật liệu Gasket: Dùng gioăng cao su thường cho nước nóng hoặc hóa chất khiến gioăng bị mủn và rò rỉ.
Lắp sai kỹ thuật: Siết bulong quá chặt một bên gây vênh mặt bích.
9. Checklist chọn mua và Lưu ý lắp đặt chuẩn kỹ thuật
Checklist chọn mua:
✔ Xác định kích thước DN của ống đang dùng.
✔ Chọn tiêu chuẩn khớp với Van/Máy bơm (ANSI/JIS/DIN).
✔ Kiểm tra áp lực làm việc tối đa của hệ thống.
✔ Chọn vật liệu (Thép đen, kẽm hay inox) tùy theo lưu chất.
✔ Đếm số lỗ bulong và đo khoảng cách tâm lỗ.
Lưu ý lắp đặt:
Siết bulong đều tay: Phải siết theo hình sao (đối xứng) để mặt bích ép phẳng đều lên gasket.
Sử dụng đúng loại Gasket: Chọn EPDM cho nước lạnh, Teflon cho hóa chất, Chì cho hơi nóng.
Kiểm tra độ đồng tâm: Hai mặt bích phải song song trước khi siết bulong, tránh cưỡng ép làm nứt cổ bích.
10. FAQ - Câu hỏi thường gặp
H3: Mặt bích ống nước là gì?
Là phụ kiện trung gian dùng để kết nối các đoạn ống hoặc thiết bị với nhau bằng liên kết bulong, giúp dễ dàng tháo rời khi cần.
H3: Có những loại mặt bích nào?
Các loại phổ biến bao gồm bích hàn cổ (Weld Neck), bích hàn trượt (Slip-on), bích mù (Blind) và bích ren (Threaded).
H3: Tại sao mặt bích của tôi không lắp vừa van?
Nguyên nhân thường do sai lệch tiêu chuẩn (ví dụ bích chuẩn JIS lắp vào van chuẩn BS). Hãy kiểm tra lại kí hiệu dập trên thân bích.
Kết luận
Mặt bích ống nước tuy là một chi tiết nhỏ nhưng lại quyết định sự an toàn và ổn định của toàn bộ hệ thống đường ống. Một lựa chọn đúng về tiêu chuẩn và vật liệu không chỉ giúp bạn thi công nhanh chóng mà còn tiết kiệm hàng triệu đồng chi phí bảo trì, sửa chữa rò rỉ về sau.
