Mặt Bích Phi 27 (DN20): Định Nghĩa, Thông Số Kỹ Thuật & Hướng Dẫn Chọn Chuẩn

Khi thi công các hệ thống đường ống kích thước nhỏ và trung bình, việc lựa chọn đúng loại và kích thước phụ kiện kết nối như mặt bích phi 27 là yếu tố then chốt quyết định đến độ an toàn, tính thẩm mỹ và tuổi thọ của toàn bộ công trình. Tuy nhiên, một thực tế phổ biến tại các công trường là sự nhầm lẫn tai hại giữa cách gọi tên theo "phi" (đường kính ngoài) và "DN" (đường kính danh nghĩa), dẫn đến việc mua sai chủng loại và không thể lắp đặt được vào đường ống sẵn có.

Sự nhầm lẫn này không chỉ gây lãng phí ngân sách mà còn làm chậm tiến độ thi công một cách đáng tiếc. Trong bài viết chuyên sâu này, chúng tôi sẽ giúp bạn hiểu rõ từ A đến Z về mặt bích phi 27, các thông số kỹ thuật cốt lõi, cách phân loại và quy trình lựa chọn chuẩn xác, giúp bạn hoàn toàn tự tin khi đưa ra quyết định mua sắm cho dự án của mình.

Mặt bích phi 27 là gì?

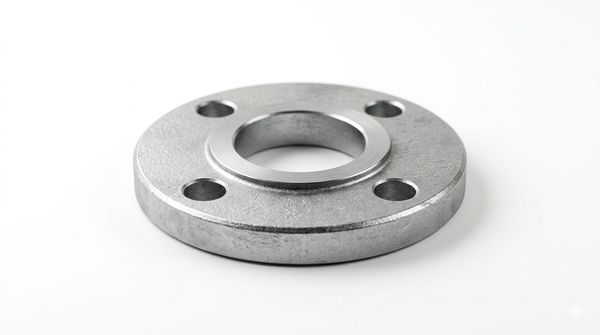

Mặt bích phi 27 là một loại phụ kiện cơ khí có dạng tấm hình tròn (hoặc vuông phẳng), được sử dụng để kết nối ống phi 27 với các thiết bị khác như van, máy bơm, hoặc kết nối các đoạn ống phi 27 lại với nhau. Điều cốt lõi bạn cần ghi nhớ: cách gọi "phi 27" chỉ đề cập đến đường kính ngoài (OD - Outer Diameter) của ống nhựa hoặc ống kim loại, thường xấp xỉ khoảng 27mm.

Trong các tiêu chuẩn kỹ thuật quốc tế (như DIN, ANSI, JIS), kích thước này thường được quy đổi tương đương với đường kính danh nghĩa là DN20 (20mm). Việc xác định chính xác sự tương đương này là bắt buộc để lựa chọn đúng tiêu chuẩn lỗ bulong và độ dày mặt bích phù hợp với áp suất vận hành.

• DN tương đương: DN20

• Phi tương đương: phi 27mm

• Ứng dụng: Kết nối ống, van, máy bơm cỡ nhỏ.

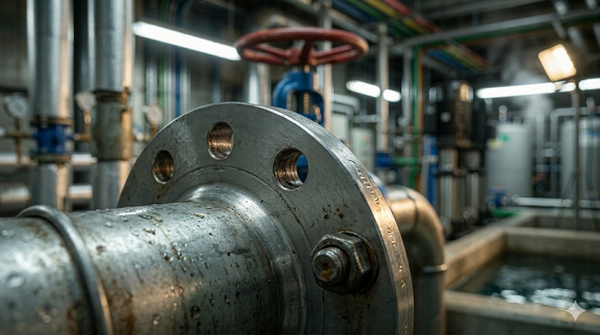

Nguyên lý kết nối và cơ chế làm kín của mặt bích phi 27

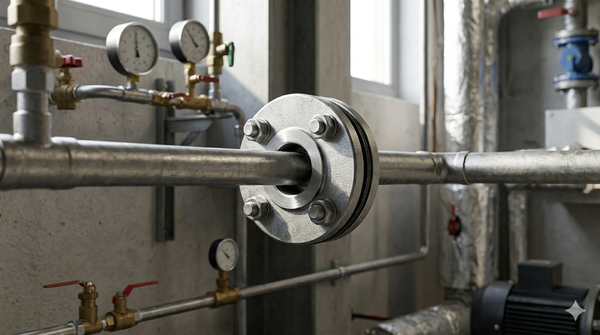

Nguyên lý hoạt động của mối nối mặt bích phi 27 dựa trên cơ chế nén dọc trục để tạo ra độ kín tuyệt đối. Một bộ kết nối hoàn chỉnh sẽ bao gồm: hai mặt bích đối xứng + một vòng gioăng làm kín (gasket) + hệ thống bulong và đai ốc.

Quy trình diễn ra như sau:

1. Hai mặt bích được căn chỉnh áp sát vào nhau, kẹp chặt tấm gioăng làm kín ở giữa.

2. Bulong được xỏ qua các lỗ bulong tương ứng trên cả hai mặt bích.

3. Khi tiến hành siết chặt đai ốc với lực siết phù hợp, lực này sẽ ép mạnh hai mặt bích lại với nhau.

4. Lực nén được phân bổ đều trên toàn bộ vòng cung của mặt bích, làm cho gioăng cao su hoặc gioăng chì biến dạng nhẹ, lấp đầy các khe hở li ti trên bề mặt kim loại. Kết quả là tạo ra một rào cản ngăn chặn lưu chất (chất lỏng, khí, hơi) rò rỉ ra ngoài.

Phân loại mặt bích phi 27 phổ biến và bảng so sánh chi tiết

Để lựa chọn đúng loại mặt bích phù hợp với môi trường lưu chất và áp suất vận hành, chúng ta cần phân loại mặt bích phi 27 dựa trên kiểu dáng, vật liệu và tiêu chuẩn sản xuất.

1. Phân loại theo kiểu dáng (Design)

• Weld Neck (Cổ hàn): Có cổ dài để hàn đối đầu với ống. Chịu rung động và tải trọng cực tốt.

• Slip-On (Mặt bích trượt): Ống được đút vào trong lòng mặt bích và hàn cả mặt trong lẫn mặt ngoài. Dễ lắp đặt, giá thành rẻ.

• Blind (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các cửa chờ của bồn chứa.

2. Phân loại theo vật liệu (Material)

• Thép Carbon (Steel): Thường mạ kẽm để chống gỉ, dùng cho nước sạch, PCCC, HVAC.

• Inox (Stainless Steel 304, 316): Chống ăn mòn tuyệt đối, dùng trong hóa chất, thực phẩm, nước thải.

Bảng so sánh các loại mặt bích phi 27 chủ đạo

Thông số kỹ thuật mặt bích phi 27: Tại sao sai số là thảm họa?

Khi lựa chọn mặt bích phi 27, bạn phải tuân thủ tuyệt đối các thông số kỹ thuật sau để đảm bảo tính đồng bộ và an toàn cho hệ thống:

• Kích thước: DN20. Đây là thông số kỹ thuật xác định khoảng cách lỗ bulong và số lượng lỗ (thường là 4 lỗ cho size DN20 tùy tiêu chuẩn). Nếu bạn mua nhầm theo DN25, lỗ bulong sẽ không khớp.

• Cấp áp lực: PN (Pressure Nominal). Các mặt bích thường được thiết kế theo các cấp áp lực như PN10 (10 bar), PN16 (16 bar). Hệ lụy: Nếu bạn lắp mặt bích PN10 vào hệ thống chạy áp 16 Bar, mặt bích có thể bị vênh dưới áp lực cực lớn, gây rò rỉ nguy hiểm.

• Tiêu chuẩn lỗ bích: Phải khớp với tiêu chuẩn lỗ bích của thiết bị đối diện (ví dụ van chuẩn JIS 10K thì mặt bích thép PPR cũng phải chọn đúng chuẩn này).

Lưu ý quan trọng: Đừng cố tiết kiệm bằng cách sử dụng mặt bích PN10 cho áp lực PN16. Rủi ro nổ bích hoặc rò rỉ hóa chất có thể gây thiệt hại gấp hàng ngàn lần chi phí đầu tư ban đầu.

So sánh mặt bích phi 27 (DN20) với các kích thước khác

Mặt bích phi 27 là kích thước "trung bình nhỏ" cực kỳ phổ biến. Nó dùng nhiều nhất trong các đường ống nước sinh hoạt chính cho nhà ở dân dụng và các hệ thống PCCC, HVAC cỡ nhỏ trong công nghiệp.

Tại sao bạn nên đầu tư sử dụng mặt bích phi 27?

1. Tối ưu hóa bảo trì: Cho phép bạn tháo van hoặc máy bơm chỉ bằng cách tháo bulong, không cần cắt ống.

2. Kết nối thiết bị cơ khí: Là cách duy nhất để nối ống nhựa mềm (như PPR, HDPE) với van kim loại hoặc máy bơm có mặt bích.

3. Tăng tính linh hoạt và đồng bộ: Cho phép kết nối ống nhựa mềm với hệ thống ống thép hoặc gang sẵn có của công trình.

4. Dễ tìm mua: Vì là kích thước phổ biến, bạn có thể dễ dàng tìm mua mặt bích phi 27 chuẩn ở bất kỳ đâu trên thế giới.

Đây chính là đoạn chốt chuyển đổi cho hệ thống của bạn: Nếu mục tiêu là một hệ thống đường ống chuyên nghiệp, bền vững và dễ vận hành, mặt bích phi 27 là lựa chọn không thể thay thế.

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào cần dùng mặt bích phi 27?

• Hệ thống nước sinh hoạt: Dùng để kết nối van tổng hoặc máy bơm tăng áp cho nhà phố, chung cư thấp tầng.

• Hệ thống PCCC nhỏ: Dùng để kết nối các trụ cứu hỏa nhỏ hoặc đường ống nhánh dẫn nước.

• Nhà xưởng, công nghiệp nhẹ: Kết nối các đường ống hơi nóng, khí nén hoặc nước làm mát cỡ nhỏ.

Sai lầm "kinh điển" thường gặp khi lắp đặt:

• Nhầm lẫn PN16 với PN10: Nhìn bề ngoài chúng khá giống nhau, nhưng độ dày và khả năng chịu áp của PN16 vượt trội hơn hẳn.

• Siết bulong không theo thứ tự: Lỗi này chiếm 80% nguyên nhân gây rò rỉ. Nếu không siết theo hình sao, lực ép sẽ không đều, làm hỏng gioăng ngay khi vừa thử áp.

• Quên lắp gioăng làm kín: Nhiều thợ mới nghĩ rằng bề mặt kim loại của bích đủ phẳng để kín, nhưng thực tế áp lực cao vẫn đẩy nước ra ngoài.

Checklist cách chọn và lắp đặt mặt bích phi 27 chuẩn kỹ thuật

Checklist lựa chọn:

1. [ ] Xác định DN (cho ống phi 27 là DN20).

2. [ ] Xác định PN (áp suất vận hành bao nhiêu Bar?).

3. [ ] Chọn Vật liệu van (Thép mạ kẽm cho nước, Inox cho hóa chất).

4. [ ] Kiểm tra Tiêu chuẩn van có sẵn sử dụng chuẩn gì (BS, DIN, hay ANSI).

5. [ ] Chọn Gioăng làm kín phù hợp.

Quy trình lắp đặt tiêu chuẩn:

1. Làm sạch: Vệ sinh sạch bề mặt tiếp xúc của mặt bích và gioăng.

2. Căn chỉnh: Đảm bảo hai mặt bích song song và đồng tâm trước khi xỏ bulong.

3. Lắp gioăng: Đặt gioăng chính xác vào giữa, tránh bị lệch lỗ bulong.

4. Siết bulong hình sao: Siết dần theo các cặp đối xứng chéo (hình ngôi sao) để lực siết phân bổ đều. Lưu ý: Không siết quá chặt làm nứt bích hoặc biến dạng gioăng.

5. Test áp: Tiến hành thử áp thủy tĩnh để đảm bảo không rò rỉ.

FAQ: Câu hỏi thường gặp về mặt bích phi 27

1. Phi 27 tương đương DN bao nhiêu?

Phi 27 tương đương với DN20 (đường kính danh nghĩa 20mm).

2. Mặt bích phi 27 chịu áp lực bao nhiêu kg/cm2?

Tùy thuộc vào cấp áp lực PN của mặt bích thép thép đó. Ví dụ, mặt bích PN16 sẽ chịu được áp lực tối đa là $16 kg/cm^2$.

3. Nên chọn mặt bích thép hay inox?

Nếu hệ thống dẫn nước sinh hoạt hoặc PCCC cỡ nhỏ, mặt bích thép mạ kẽm là đủ. Nếu hệ thống dẫn nước thải, hóa chất nhẹ, hoặc thực phẩm, bắt buộc phải dùng van inox 304/316.

4. Có cần gioăng không?

Bắt buộc phải có gioăng (cao su, chì hoặc teflon). Nếu không có gioăng, bề mặt kim loại dù phẳng đến đâu vẫn sẽ có khe hở gây rò rỉ dưới áp suất 16 Bar.

5. Có thể dùng thay DN25 không?

Không thể thay thế trực tiếp vì đường kính ngoài và khoảng cách lỗ bulong khác nhau. Bạn không thể lắp một mặt bích size DN25 vào hệ thống đang dùng phi 27 (DN20).

Kết luận

Mặt bích phi 27 không đơn thuần là một tấm thép kết nối, nó là "khớp nối" thông minh giúp hệ thống đường ống cỡ nhỏ của bạn trở nên linh hoạt, an toàn và dễ quản lý hơn. Việc lựa chọn đúng tiêu chuẩn, cấp áp lực và vật liệu mặt bích không chỉ giúp công trình bền bỉ hàng chục năm mà còn bảo vệ tính mạng và tài sản cho doanh nghiệp.
