Mặt Bích PN16: Giải Pháp Kết Nối Tiêu Chuẩn Cho Đường Ống Áp Lực

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc kết nối các phân đoạn ống, van và các thiết bị cơ khí đòi hỏi một phương án kỹ thuật có tính chính xác cao. Đối với các hệ thống đường ống áp lực trung bình, mặt bích PN16 chính là một trong những giải pháp kỹ thuật tối ưu và được sử dụng rộng rãi nhất.

Tuy nhiên, trong thực tế thi công, nhiều kỹ sư và nhà thầu thường gặp phải những vấn đề nan giải như rò rỉ tại điểm kết nối do chọn sai cấp áp lực, không đồng bộ tiêu chuẩn khoan lỗ hoặc lựa chọn sai vật liệu đệm. Sự cố này không chỉ gây thất thoát lưu chất mà còn làm gián đoạn toàn bộ dây chuyền vận hành, đẩy chi phí khắc phục lên rất cao.

Để giải quyết triệt để bài toán này, việc hiểu rõ đặc tính kỹ thuật của flange pn16 (hay còn gọi là mặt bích áp lực pn16, bích pn16) là yêu cầu bắt buộc nhằm đảm bảo an toàn vận hành dài hạn cho công trình.

Vì Sao Mặt Bích PN16 Được Sử Dụng Phổ Biến Trong Công Nghiệp?

Sự phổ biến của bích pn16 trong môi trường công nghiệp không phải là ngẫu nhiên, mà xuất phát từ việc dòng sản phẩm này đáp ứng hoàn hảo các yêu cầu kết nối cơ khí khắt khe nhất.

• Hệ thống đường ống áp lực trung bình: Hầu hết các mạng lưới lưu chất công nghiệp hiện nay vận hành trong dải áp suất từ 6 bar đến 14 bar. Với mức chịu tải định mức lớn hơn, sản phẩm này tạo ra một biên độ an toàn lý tưởng.

• Kết nối van và thiết bị công nghiệp: Các dòng van chặn, van một chiều, đồng hồ đo lưu lượng và máy bơm phần lớn đều đúc sẵn mặt bích theo cấp áp lực này để đồng bộ hóa việc lắp đặt.

• Cần tháo lắp bảo trì dễ dàng: Khác với mối nối hàn chết, cơ chế kết nối mặt bích bằng hệ thống bulong cho phép kỹ thuật viên dễ dàng tháo rời từng cụm chi tiết để súc rửa, bảo dưỡng định kỳ mà không phá hủy cấu trúc đường ống.

Nhờ những ưu điểm về tính cơ động và khả năng chịu tải ổn định, dòng phụ kiện này đã trở thành tiêu chuẩn chung trong ngành cơ điện (ME), xử lý nước và năng lượng.

Mặt Bích PN16 Là Gì?

Mặt bích PN16 là loại mặt bích công nghiệp có cấp áp suất danh nghĩa 16 bar, thường dùng trong hệ thống cấp nước, HVAC và đường ống công nghiệp. Đây là một loại phụ kiện đường ống dạng đĩa tròn (hoặc vuông) được đúc hoặc rèn với các lỗ bulong phân bổ đồng tâm, đóng vai trò tạo liên kết trung gian cố định giữa các đầu ống, van và thiết bị.

Để hiểu một cách chính xác theo ngôn ngữ kỹ thuật, ký hiệu PN viết tắt của cụm từ Pressure Nominal (Áp suất danh nghĩa). Chỉ số số học đi kèm thể hiện áp lực làm việc tối đa mà mặt bích có thể chịu đựng liên tục trong điều kiện nhiệt độ tiêu chuẩn (thường ở 20 độ C). Như vậy, tiêu chuẩn mặt bích áp lực 16 bar biểu thị khả năng chịu tải nén tĩnh lên tới 16 kgf/cm2 mà không xảy ra hiện tượng biến dạng cấu trúc hoặc nứt gãy cơ học.

Nguyên Lý Hoạt Động Của Mặt Bích PN16

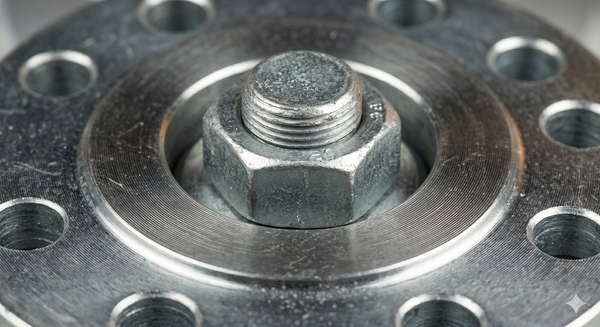

Nguyên lý làm kín của khớp nối bích dựa trên cơ chế phân bổ lực ép cơ học đồng đều. Khi hai mặt bích được đặt đối diện, người ta chèn vào giữa một gioăng mặt bích (gasket) chuyên dụng. Hệ thống bulong luồn qua các lỗ khoan trên rìa bích sẽ được siết chặt bằng dụng cụ chuyên dụng.

Dưới tác động của lực siết, hai mặt đĩa kim loại ép mạnh vào vòng gioăng đệm, khiến vật liệu gioăng biến dạng nhẹ và điền đầy hoàn toàn vào các rãnh xước, khe hở vi mô trên bề mặt sealing. Quá trình này tạo ra một chu trình khép kín tuyệt đối, giúp đường ống công nghiệp chịu được áp lực dòng chảy bên trong và các rung động xung kích phát sinh do hiện tượng búa nước bên ngoài.

Vì sao PN16 được dùng phổ biến hơn các cấp áp lực khác?

PN16 nằm ở phân khúc áp lực trung bình. Nó đủ dày dặn để vượt qua các biến động áp suất của hệ thống dân dụng, nhưng lại không quá nặng nề và đắt đỏ như các dòng bích PN25 hay PN40. Đây là điểm cân bằng hoàn hảo giữa hiệu năng kỹ thuật và chi phí kinh tế.

Tại sao cần đúng tiêu chuẩn lỗ bulong?

Mỗi bộ mã tiêu chuẩn (như DIN của Đức hay BS của Anh) đều quy định một sơ đồ khoan lỗ (drilling pattern) riêng biệt về: số lượng lỗ, đường kính lỗ và khoảng cách từ tâm lỗ đến tâm mặt bích. Lắp đặt sai tiêu chuẩn lỗ bulong sẽ khiến bạn không thể xỏ thanh ren qua, hoặc lực siết bị lệch tâm, gây hở gờ làm kín.

Các Loại Mặt Bích PN16 Phổ Biến Hiện Nay

Để thích ứng với từng cấu trúc dòng chảy và loại lưu chất đặc thù, dòng sản phẩm này được phân hóa đa dạng:

Phân loại theo vật liệu chế tạo

• Mặt bích thép pn16: Thường làm từ thép carbon (SS400, A105), có thể mạ kẽm nhúng nóng để chống rỉ sét. Loại này chịu lực cơ học cực tốt, chi phí rẻ.

• Mặt bích inox pn16: Chế tạo từ mặt bích inox 304 hoặc inox 316. Có đặc tính chống ăn mòn hóa học tuyệt đối, chịu được nhiệt độ âm hoặc nhiệt độ cao của hơi quá nhiệt.

• Mặt bích gang PN16: Thường là gang cầu hoặc gang xám, ứng dụng nhiều trong hệ thống thu gom nước thải do tính năng giảm chấn và chống mài mòn cơ học tốt.

• Mặt bích nhựa PN16: Làm từ PVC, PPR hoặc HDPE, chuyên dùng cho các đường ống nhựa chịu hóa chất axit, kiềm loãng ở áp lực vừa phải.

Phân loại theo kiểu kết nối kỹ thuật

• Mặt bích hàn cổ (Welding Neck): Có phần cổ loe dài để hàn đối đầu với ống, chịu ứng suất tốt nhất, dùng cho hệ thống áp lực cao hoặc nhiệt độ biến thiên liên tục.

• Mặt bích slip on (Bích rỗng hàn trượt): Đường kính trong lớn hơn ống một chút để đút ống vào bên trong rồi hàn cả mặt trong lẫn mặt ngoài. Loại này dễ định vị, phổ biến nhất.

• Mặt bích ren (Threaded Flange): Kết nối bằng ren nội bên trong lòng bích, không cần hàn, chuyên dùng cho các khu vực dễ cháy nổ cấm gia nhiệt.

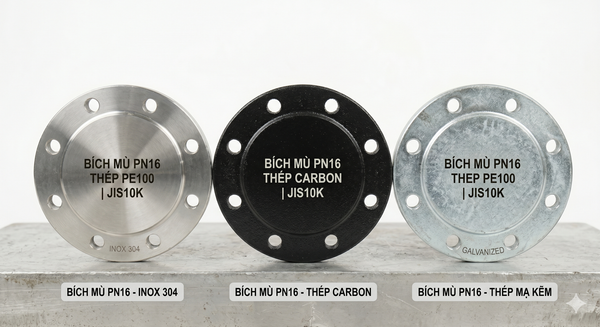

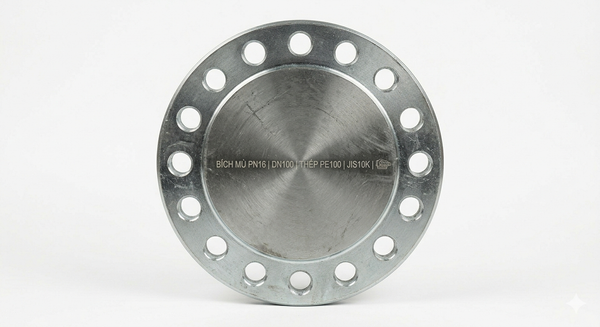

• Mặt bích mù pn16 (Blind Flange): Đĩa đặc hoàn toàn không có lỗ tâm, dùng ở cuối tuyến ống để chặn dòng dòng chảy tạm thời hoặc vĩnh viễn.

Góc nhìn chuyên gia: Trong ngành xử lý nước sạch và HVAC, mặt bích din pn16 và mặt bích bs pn16 là hai tiêu chuẩn thống trị tuyệt đối nhờ tính đồng bộ hình học cao. Kỹ sư luôn ưu tiên bích thép mạ kẽm cho nước sạch để tối ưu ngân sách, và chỉ chuyển sang inox 304 khi hệ thống vận hành với hóa chất hoặc thực phẩm nhằm ngăn chặn tuyệt đối hiện tượng ôxy hóa nhiễm độc dòng lưu chất.

Thông Số Kỹ Thuật Mặt Bích PN16

Các kỹ sư thiết kế bắt buộc phải tra cứu chính xác thông số mặt bích pn16 và kích thước flange pn16 trước khi tiến hành bóc tách khối lượng vật tư cho công trình.

Bảng tra thông số kích thước hình học mặt bích PN16 (Tiêu chuẩn DIN/EN 1092-1)

Mẹo kỹ thuật: Nhìn vào bảng trên, bạn có thể thấy từ kích thước DN80 trở lên, mặt bích PN16 luôn sử dụng tối thiểu từ 8 lỗ bulong trở lên để đảm bảo lực ép phân bổ cân bằng trên chu vi đường tròn đĩa đặc.

So Sánh Mặt Bích PN16 Và PN10

Sự nhầm lẫn giữa hai cấp áp lực PN10 và PN16 thường xuyên diễn ra tại các công trường do chúng có đường kính ngoài khá tương đồng ở một số kích thước nhỏ.

Bảng đối chiếu kỹ thuật giữa bích PN10 và PN16

Tuyệt đối không được sử dụng mặt bích PN10 để lắp thay thế vào vị trí yêu cầu PN16. Dưới áp lực đỉnh của hệ thống (ví dụ khi tăng áp bơm đạt 14 bar), đĩa bích PN10 do mỏng hơn sẽ bị uốn cong nhẹ về phía rìa, làm mất lực ép tại tâm gioăng gây ra hiện tượng bục gioăng, tràn lưu chất cực kỳ nguy hiểm.

Vì Sao Chọn Sai Mặt Bích PN16 Có Thể Gây Rò Rỉ?

Hiện tượng rò rỉ tại các khớp nối mặt bích công nghiệp là cơn ác mộng của mọi đơn vị vận hành. Những nguyên nhân cốt lõi bao gồm:

• Sai tiêu chuẩn hình học: Việc cố tình ép một mặt bích tiêu chuẩn ANSI (Mỹ) kết hợp với mặt bích tiêu chuẩn DIN (Đức) sẽ làm lệch hoàn toàn tâm lỗ bulong, lực siết bị chéo trục làm rách gờ gioăng.

• Biến dạng do nhiệt độ: Khi dẫn lưu chất nóng (như hệ thống HVAC trung tâm hoặc nước nóng), kim loại có xu hướng giãn nở. Nếu chọn bích không đạt chuẩn hoặc độ dày thiếu ly, áp lực nhiệt sẽ làm nứt mối hàn chân bích.

• Ăn mòn hóa học (Ăn mòn điện hóa): Xảy ra khi sử dụng bulong inox kết hợp với mặt bích thép carbon trong môi trường ẩm ướt mà không có vòng đệm cách ly. Sự chênh lệch điện thế giữa hai dòng kim loại sẽ đẩy nhanh tốc độ rỉ sét chân ren bulong.

• Lệch tâm khi lắp đặt: Nếu đường ống bị cưỡng bức trục (vênh trục), việc siết bulong cố chấp chỉ làm phẳng mặt tiếp xúc tạm thời, khi hệ thống rung động, ứng suất tập trung sẽ bẻ gãy tai bích.

Mặt Bích PN16 Được Dùng Trong Những Hệ Thống Nào?

Nhờ dải thông số kỹ thuật đa năng, dòng phụ kiện này xuất hiện trong hầu hết các hạ tầng kỹ thuật trọng điểm:

• Hệ thống cấp thoát nước đô thị: Trạm bơm tăng áp, trục ống dẫn nước sạch liên vùng, mạng lưới gom nước thải công nghiệp.

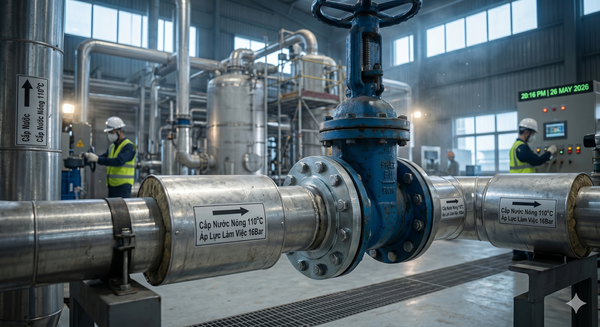

• Hệ thống điều hòa không khí (HVAC): Đường ống Chiller dẫn nước lạnh, tháp giải nhiệt trung tâm của các tòa nhà cao tầng, trung tâm thương mại.

• Hệ thống phòng cháy chữa cháy (PCCC): Đường ống trục đứng, cụm bơm áp lực cao chữa cháy bắt buộc phải dùng tiêu chuẩn pn16 trở lên để chịu được áp suất kích bơm đột ngột.

• Nhà máy chế biến thực phẩm & đồ uống: Ứng dụng các dòng bích inox vi sinh PN16 dẫn sữa, nước giải khát, bia rượu nhằm đảm bảo tiêu chuẩn an toàn vệ sinh.

• Nhà máy hóa chất, lọc dầu: Vận hành các đường ống dẫn dung môi, hóa chất trung tính hoặc dầu thành phẩm.



Những Sai Lầm Thường Gặp Khi Sử Dụng Mặt Bích PN16

• Trộn lẫn tiêu chuẩn hệ DIN và ANSI: Sai lầm kinh điển của thợ thi công khi cho rằng cứ cùng kích thước ống là lắp lẫn được bích của hai hệ tiêu chuẩn này với nhau.

• Không thay gioăng mặt bích định kỳ: Gioăng cao su sau 2-3 năm hoạt động ngoài trời sẽ bị lão hóa, xơ cứng và mất tính đàn hồi nhưng không được lên lịch thay mới chủ động.

• Siết lệch lực bulong: Siết chặt tuyệt đối một con bulong rồi mới chuyển sang con tiếp theo, thay vì siết gá đều toàn bộ các con theo chu trình đối xứng.

• Dùng sai áp lực vận hành thực tế: Sử dụng bích PN16 cho các đường ống đẩy của trạm bơm thủy điện hoặc hệ hơi áp lực cao vượt quá 16 bar.

Hướng Dẫn Chọn Mặt Bích PN16 Phù Hợp

Để chọn mua sản phẩm chuẩn xác, hãy tuân thủ bảng checklist kỹ thuật dưới đây:

Checklist chọn mua vật tư bích công nghiệp:

1. Áp lực làm việc cực đại của hệ thống là bao nhiêu? (Đảm bảo áp suất đỉnh không vượt quá 16 bar).

2. Môi trường lưu chất là gì? (Nước sạch dùng thép mạ kẽm; hóa chất, nước thải y tế dùng inox 304/316; hóa chất cực mạnh dùng nhựa).

3. Nhiệt độ vận hành liên tục? (Hơi nóng bắt buộc dùng thép rèn chịu nhiệt A105 hoặc inox; nước lạnh dùng gang hoặc thép thường).

4. Tiêu chuẩn kết nối của thiết bị hiện tại là gì? (Tra cứu kỹ thiết bị là chuẩn DIN, BS hay EN để chọn bích tương thích).

5. Vị trí lắp đặt công trình? (Ngoài trời, môi trường biển ưu tiên bích inox hoặc bích thép sơn phủ epoxy cao cấp).

Cách Lắp Đặt Mặt Bích PN16 Đúng Kỹ Thuật

Quy trình lắp đặt chuẩn hóa giúp nâng cao tuổi thọ của khớp nối lên tới hàng chục năm:

Lưu ý sống còn: Khi siết bulong, thực hiện chia làm 3 đợt lực tăng dần (30% -> 60% -> 100% lực định mức). Tuyệt đối không sử dụng gioăng cũ hoặc gioăng bị rách mẻ gờ gờ nổi. Kiểm tra lại độ chặt của bulong sau 24 giờ vận hành đầu tiên để bù vào độ co ngót nhiệt của vật liệu đệm.

Câu Hỏi Thường Gặp Về Mặt Bích PN16 (FAQ)

FAQ 1: Mặt bích PN16 chịu được áp suất bao nhiêu PSI?

Cấp áp lực PN16 tương đương với 16 bar. Quy đổi sang đơn vị áp suất của Mỹ, nó xấp xỉ bằng 232 PSI hoặc 1.6 MPa.

FAQ 2: Tiêu chuẩn PN16 có khác biệt gì so với tiêu chuẩn DIN16 không?

Về bản chất kỹ thuật, PN16 là cách gọi cấp áp lực danh nghĩa, còn DIN là bộ tiêu chuẩn công nghiệp Đức. Khi người ta nói bích DIN16, đó là cách gọi tắt của loại mặt bích sản xuất theo phom hình học của tiêu chuẩn DIN có cấp áp lực làm việc là PN16.

FAQ 3: Khi nào bắt buộc phải dùng mặt bích inox thay cho bích thép?

Bạn bắt buộc phải chuyển sang sử dụng mặt bích inox khi hệ thống dẫn lưu chất có tính ăn mòn cao (axit, muối, clo), hệ thống sản xuất yêu cầu độ tinh khiết tuyệt đối (dược phẩm, thực phẩm) hoặc hệ thống vận hành ở dải nhiệt độ cực đoan (dưới 0 độ C hoặc trên 300 độ C).

FAQ 4: Mặt bích PN16 có ứng dụng được cho hệ thống nước nóng trung tâm không?

Hoàn toàn được, với điều kiện bạn phải lựa chọn vật liệu đệm gioăng làm kín chịu nhiệt tốt (như gioăng chì graphite hoặc gioăng cao su chịu nhiệt EPDM) kết hợp với thân bích bằng thép rèn hoặc inox.

FAQ 5: Có thể lắp lẫn bích PN10 vào van tiêu chuẩn PN16 được không?

Ở các kích thước đường ống nhỏ từ DN50 đến DN150, thông số khoảng cách tâm lỗ bulong của tiêu chuẩn DIN PN10 và PN16 trùng nhau nên có thể bắt vừa bulong. Tuy nhiên, do đĩa bích PN10 mỏng hơn, bạn chỉ được phép lắp lẫn nếu áp suất vận hành thực tế dưới 10 bar. Từ kích thước DN200 trở lên, thông số lỗ khoan hoàn toàn khác nhau nên không thể lắp lẫn.

Tổng Kết

Mặt bích PN16 giữ vai trò xương sống trong cấu trúc kết nối cơ khí của các mạng lưới đường ống công nghiệp áp lực trung bình hiện nay. Sự hiểu biết thấu đáo về thông số kỹ thuật, cách phân biệt tiêu chuẩn và quy trình lắp đặt chéo góc đúng kỹ thuật chính là ranh giới giữa một hệ thống vận hành êm ái với một công trình thường xuyên gặp sự cố rò rỉ.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Mặt Bích PN16
