Mặt bích PPR 90: Giải pháp kết nối tối ưu cho hệ thống đường ống DN90

A. Tình huống thực tế và tầm quan trọng của mặt bích PPR 90

Trong việc lắp đặt các hệ thống cấp nước nóng lạnh quy mô lớn hoặc các đường ống dẫn lưu chất trong công nghiệp hiện nay, công đoạn kết nối giữa ống nhựa PPR với các thiết bị kim loại như van, máy bơm, hay đồng hồ đo lưu lượng luôn là một bài toán kỹ thuật đòi hỏi sự chính xác tuyệt đối. Do sự khác biệt về đặc tính vật liệu và cơ chế giãn nở nhiệt, nếu việc kết nối không được thực hiện đúng kỹ thuật hoặc sử dụng sai phụ kiện, hệ thống sẽ đối mặt với hàng loạt rủi ro nghiêm trọng.

Thực tế ghi nhận nhiều công trình gặp phải tình trạng rò rỉ nước tại các điểm nối thiết bị, áp lực dòng chảy bị sụt giảm đáng kể hoặc thậm chí là hư hỏng hoàn toàn chỉ sau một thời gian ngắn vận hành. Điều này không chỉ gây lãng phí tài nguyên mà còn làm tăng chi phí bảo trì, sửa chữa cực kỳ tốn kém. Đó chính là lý do mặt bích PPR 90 trở thành phụ kiện then chốt, giải quyết triệt để nhu cầu kết nối an toàn và bền vững cho các hệ thống đường ống kích thước DN90. Khách hàng thường băn khoăn: Mặt bích nhựa có thực sự chịu được áp lực cao không? Nên chọn loại lõi thép hay inox cho hệ thống nước nóng? Bài viết này sẽ phân tích chi tiết để giúp bạn đưa ra lựa chọn tối ưu nhất.

B. Kiến thức nền tảng: Mặt bích PPR 90 là gì?

Định nghĩa và mục đích sử dụng

Mặt bích PPR 90 là một loại phụ kiện đường ống chuyên dụng, được thiết kế để tạo ra mối liên kết cơ khí giữa đường ống nhựa PPR có đường kính danh nghĩa DN90 (phi 90mm) với các thiết bị công nghiệp khác. Khác với phương pháp hàn nhiệt trực tiếp cố định, mặt bích cho phép hệ thống có khả năng tháo rời linh hoạt để bảo trì hoặc thay thế thiết bị mà không cần cắt bỏ đường ống.

Sản phẩm này là "cầu nối" không thể thiếu khi cần lắp đặt:

• Van công nghiệp: Van cửa, van bi, van một chiều.

• Máy bơm công suất lớn: Điểm tiếp giáp giữa đầu hút/đẩy của bơm và đường ống chính.

• Thiết bị đo lường: Đồng hồ nước, cảm biến áp suất.

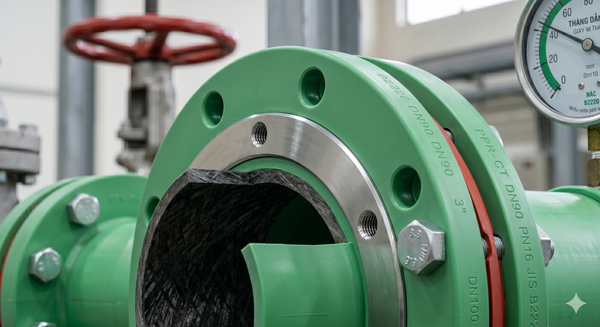

Cấu tạo và nguyên lý hoạt động

Một bộ mặt bích PPR 90 tiêu chuẩn thường có cấu tạo tích hợp gồm ba phần chính:

1. Phần thân PPR: Được làm từ nhựa Polypropylene Random loại 3 cao cấp. Phần này được thiết kế để hàn nhiệt trực tiếp với đầu ống PPR, đảm bảo khả năng chống ăn mòn và chịu nhiệt tốt tại điểm tiếp xúc với lưu chất.

2. Phần mặt bích (vòng bích): Là phần đĩa tròn có đục lỗ bulong theo các tiêu chuẩn kỹ thuật (như DIN, JIS, ANSI). Đây là bộ phận chịu lực chính khi siết chặt kết nối với thiết bị.

3. Vòng gia cường kim loại: Điểm khác biệt của các dòng mặt bích áp lực cao chính là lõi thép hoặc inox được đúc chìm bên trong. Vòng gia cường này giúp tăng độ cứng, hạn chế tình trạng biến dạng hoặc nứt vỡ khi chịu áp suất lớn hoặc lực siết bulong mạnh.

Nguyên lý hoạt động: Mặt bích PPR 90 vận hành theo cơ chế kết hợp. Một đầu được hàn nhiệt nóng chảy để hòa làm một với ống PPR, đầu còn lại kết nối với thiết bị thông qua hệ thống bulong và gioăng cao su (hoặc gioăng EPDM). Khi siết bulong, gioăng được ép chặt tạo thành một liên kết kín khít tuyệt đối, đảm bảo lưu chất không thể thoát ra ngoài ngay cả dưới áp lực lớn.

C. Phân tích chuyên sâu về mặt bích PPR 90

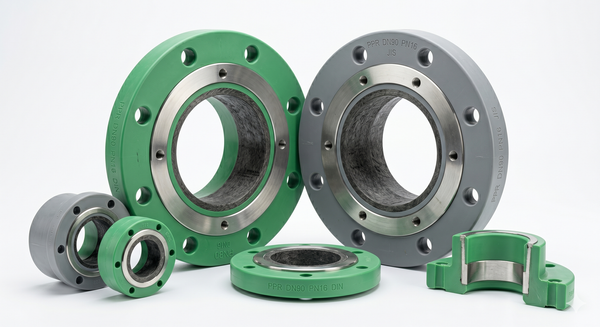

1. Phân loại mặt bích PPR 90 theo đặc tính kỹ thuật

Để hệ thống vận hành trơn tru, việc phân loại chính xác dựa trên vật liệu và áp suất làm việc là cực kỳ quan trọng.

Theo vật liệu gia cường

• Mặt bích PPR lõi thép: Đây là dòng phổ biến nhất trong các công trình dân dụng và hạ tầng. Với khung xương thép chắc chắn, loại này mang lại độ cứng cao và giá thành hợp lý, phù hợp cho hầu hết các hệ thống cấp nước tiêu chuẩn.

• Mặt bích PPR inox: Được ưu tiên sử dụng trong các môi trường có tính ăn mòn cao, môi trường ẩm ướt thường xuyên hoặc hệ thống dẫn hóa chất nhẹ. Chất liệu inox giúp loại bỏ hoàn toàn nguy cơ gỉ sét tại phần bích tiếp xúc với môi trường bên ngoài.

Theo áp suất làm việc (Pressure Rating)

• PN10: Dùng cho các hệ thống thoát nước hoặc cấp nước áp lực thấp, nơi áp suất làm việc không quá 10 bar.

• PN16: Tiêu chuẩn phổ biến nhất cho các hệ thống cấp nước chung cư, cao ốc và mạng lưới đô thị.

• PN20 / PN25: Dòng chuyên dụng cho hệ thống nước nóng trung tâm hoặc các đường ống công nghiệp yêu cầu áp suất làm việc lớn (lên tới 25 bar).

2. Thông số kỹ thuật và khả năng tương thích

Việc nắm rõ các thông số giúp kỹ sư đảm bảo sự đồng bộ cho toàn hệ thống:

• Kích thước: DN90 tương đương với đường kính ngoài của ống là 90mm.

• Nhiệt độ làm việc: Mặt bích PPR có khả năng chịu nhiệt ổn định từ 70°C đến 95°C, tùy thuộc vào cấp áp suất và chất lượng hạt nhựa đầu vào.

• Tiêu chuẩn kết nối: Sản phẩm thường được sản xuất theo các tiêu chuẩn như DIN (Đức), JIS (Nhật Bản), hoặc ANSI (Mỹ). Bạn cần kiểm tra tiêu chuẩn của van hoặc máy bơm trước khi mua mặt bích để đảm bảo các lỗ bulong khớp nhau hoàn toàn.

3. So sánh mặt bích PPR 90 và mặt bích kim loại truyền thống

Tại sao xu hướng hiện nay lại chuyển dịch sang dùng mặt bích nhựa PPR cho các đường ống DN90?

D. Tại sao hệ thống PPR DN90 bắt buộc cần dùng mặt bích?

Trong các hệ thống đường ống lớn như phi 90, việc sử dụng mặt bích mang lại những lợi ích chiến lược về cả kỹ thuật và kinh tế:

1. Tính linh hoạt trong bảo trì: Hãy tưởng tượng nếu một chiếc máy bơm hoặc van lớn bị hỏng. Nếu bạn hàn chết vào ống, bạn sẽ phải cắt bỏ đường ống để sửa chữa. Với mặt bích PPR 90, bạn chỉ cần tháo bulong, thay thế thiết bị và siết lại – nhanh chóng, sạch sẽ và không gây gián đoạn hệ thống lâu.

2. Đảm bảo độ kín tuyệt đối: Kết nối bích kết hợp với gioăng đàn hồi giúp bù đắp những sai lệch nhỏ trong quá trình lắp đặt, tạo ra độ kín khít tốt hơn nhiều so với việc dùng đầu nối ren kim loại cho kích thước lớn như DN90.

3. Tăng độ ổn định cho hệ thống áp lực cao: Với các đường ống lớn, xung lực dòng chảy là rất mạnh. Cấu trúc mặt bích giúp phân bổ lực đều xung quanh mối nối, giảm thiểu tình trạng rung lắc và ứng suất tập trung tại một điểm, từ đó bảo vệ tuổi thọ của ống.



E. Ứng dụng thực tế và Hướng dẫn lắp đặt

Ứng dụng phổ biến

• Hệ thống HVAC: Kết nối đường ống dẫn nước lạnh cho hệ thống Chiller hoặc điều hòa trung tâm trong các tòa nhà.

• Cấp nước tòa nhà: Đường trục chính dẫn nước nóng lạnh cho khách sạn, bệnh viện, chung cư cao cấp.

• Nhà máy công nghiệp: Hệ thống tuần hoàn nước giải nhiệt, xử lý nước RO, dẫn nước kỹ thuật trong các dây chuyền sản xuất.

Hướng dẫn chọn mua và Checklist lắp đặt

Quy trình chọn lọc:

1. Bước 1: Xác định áp suất vận hành tối đa để chọn loại PN phù hợp.

2. Bước 2: Lựa chọn vật liệu gia cường (Lõi thép cho kinh tế, Inox cho môi trường hóa chất).

3. Bước 4: Kiểm tra sự đồng bộ của tiêu chuẩn bulong (Ví dụ: Van tiêu chuẩn JIS thì mặt bích cũng phải là JIS).

Checklist lắp đặt an toàn:

• [ ] Kiểm tra bề mặt hàn nhiệt của ống và mặt bích (phải sạch và khô).

• [ ] Đảm bảo gioăng cao su được đặt đúng tâm, không bị lệch.

• [ ] Siết bulong theo hình đối xứng (hình sao) để lực ép được phân bổ đều.

• [ ] Lưu ý quan trọng: Không siết quá mạnh vượt mức khuyến cáo vì có thể làm nứt phần bích nhựa hoặc làm biến dạng gioăng gây rò rỉ ngược.



F. FAQ - Câu hỏi thường gặp

1. Mặt bích PPR 90 dùng cho ống kích thước bao nhiêu?

Sản phẩm này được thiết kế chính xác cho đường ống PPR có đường kính ngoài 90mm (DN90).

2. Tôi có thể dùng mặt bích PPR cho hệ thống hơi nước không?

Không nên. PPR có giới hạn chịu nhiệt tối đa khoảng 95°C. Với hệ thống hơi nước nhiệt độ cao, bạn nên sử dụng các loại mặt bích thép hoặc inox chuyên dụng.

3. Mặt bích lõi thép và inox khác gì nhau về hiệu quả?

Về khả năng chịu lực, cả hai tương đương nhau do đều có khung kim loại bên trong. Tuy nhiên, lõi inox bền hơn trong môi trường biển hoặc hóa chất, trong khi lõi thép là lựa chọn tối ưu về chi phí cho nước sinh hoạt.

4. Tại sao mối nối mặt bích của tôi bị rò rỉ sau khi lắp?

Có hai nguyên nhân chính: Một là siết bulong không đều tay làm gioăng bị lệch; Hai là chọn sai tiêu chuẩn mặt bích khiến bề mặt tiếp xúc không phẳng.

Kết luận:

 Mặt bích PPR 90 là giải pháp kỹ thuật tối ưu, kết hợp giữa sự linh hoạt của nhựa và sức mạnh của kim loại. Đầu tư vào một bộ mặt bích chất lượng không chỉ giúp hệ thống của bạn vận hành an toàn mà còn giúp công tác bảo trì sau này trở nên đơn giản và hiệu quả hơn bao giờ hết.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Mặt Bích PPR 90
