Mặt Bích SS304 – Giải Pháp Kết Nối Đường Ống Chống Ăn Mòn Hiệu Quả

Trong quá trình vận hành các hệ thống cấp nước sạch, dây chuyền thực phẩm, nhà máy hóa chất hay hệ thống xử lý nước thải, các mối nối đường ống luôn phải đối mặt với một "kẻ thù" vô hình: sự ăn mòn. Nếu sử dụng vật liệu kém chất lượng, hiện tượng rỉ sét và rò rỉ sẽ nhanh chóng xuất hiện tại các điểm kết nối thường xuyên tiếp xúc với độ ẩm và hóa chất. Điều này không chỉ gây gián đoạn quy trình sản xuất mà còn tiềm ẩn nguy cơ mất an toàn nghiêm trọng.

Để giải quyết triệt để bài toán này, mặt bích SS304 đã trở thành sự lựa chọn ưu tiên của các kỹ sư và nhà thầu. Nhờ khả năng chống ăn mòn vượt trội, độ bền cơ học cao và chi phí đầu tư hợp lý, dòng phụ kiện đường ống inox này đảm bảo tuổi thọ dài hạn cho các công trình. Vậy mặt bích inox 304 là gì? Có những phân loại nào phổ biến? Và làm sao để chọn đúng tiêu chuẩn kỹ thuật cho từng hệ thống? Hãy cùng phân tích chuyên sâu qua bài viết dưới đây.

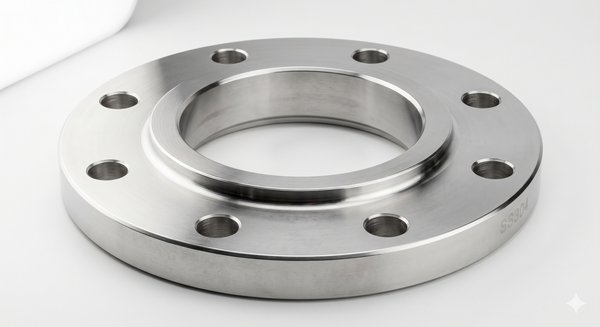

Mặt Bích SS304 Là Gì?

Mặt bích SS304 (hay còn gọi là stainless steel 304 flange / sus304 flange) là một loại phụ kiện cơ khí công nghiệp được chế tạo từ vật liệu thép không gỉ mác 304. Nhiệm vụ chính của mặt bích là tạo ra phương thức liên kết linh hoạt và chắc chắn giữa:

• Đường ống với đường ống.

• Đường ống với các loại van công nghiệp.

• Đường ống với máy bơm nước.

• Các thiết bị công nghiệp khác trong hệ thống dẫn lưu chất.

Để tạo thành một khối liên kết kín khít hoàn toàn, các mặt bích sẽ được ép chặt vào nhau thông qua hệ thống bu lông, đai ốc và một lớp gioăng làm kín (gasket) chèn ở giữa.

Thành phần cấu tạo nên độ bền của inox 304

Vật liệu SS304 (Stainless Steel 304) là thép không gỉ Austenitic với thành phần hóa học đặc trưng bao gồm:

• Crom (Cr): Chiếm tỷ lệ khoảng 18%.

• Niken (Ni): Chiếm tỷ lệ khoảng 8%.

• Phần còn lại là sắt, carbon và một số nguyên tố vi lượng khác.

Chính hàm lượng Crom cao đã phản ứng với oxy trong môi trường để tạo ra một lớp màng mỏng oxit crom (Cr2O3) vô hình trên bề mặt. Lớp màng này đóng vai trò như một "tấm khiên" liên tục tự phục hồi, ngăn chặn sắt bên trong tiếp xúc với oxy và nước, từ đó tạo ra tính năng chống ăn mòn tuyệt vời cho mặt bích.

Vì Sao Inox 304 Được Sử Dụng Phổ Biến Trong Chế Tạo Mặt Bích?

Không phải ngẫu nhiên mà vật liệu SS304 lại thống trị thị trường phụ kiện đường ống công nghiệp. Dưới đây là những lý do cốt lõi từ góc độ kỹ thuật:

1. Khả năng chống ăn mòn vượt trội

Trong môi trường công nghiệp đa dạng, mặt bích thường xuyên chịu tác động của độ ẩm và các hợp chất oxy hóa. Mặt bích SS304 thể hiện khả năng chống oxy hóa hoàn hảo, không bị gỉ sét trong môi trường ẩm ướt và chịu được tác động của nhiều loại hóa chất nhẹ, kiềm hoặc axit hữu cơ có nồng độ thấp.

2. Độ bền cơ học và chịu lực cao

Bản chất của hệ thống đường ống là phải chịu sự biến thiên về áp lực và nhiệt độ. Mặt bích được làm từ inox 304 có khả năng chịu áp lực lớn, chống chịu sự rung động liên tục từ hệ thống máy bơm mà ít bị biến dạng hay nứt gãy.

3. Khả năng gia công linh hoạt

Inox 304 có tính hàn và tính định hình cực tốt. Điều này cho phép các nhà sản xuất dễ dàng áp dụng các phương pháp cắt CNC, tiện, phay và hàn để tạo ra các loại mặt bích có độ chính xác cao về kích thước lỗ bu lông và bề mặt tiếp xúc.

4. Tối ưu bài toán chi phí

So với mặt bích thép carbon thông thường, mặt bích SS304 đắt hơn nhưng bù lại tuổi thọ gấp nhiều lần, giảm chi phí bảo trì. So với inox 316 cao cấp, SS304 rẻ hơn đáng kể. Nó đạt được điểm cân bằng hoàn hảo giữa chất lượng, độ bền và chi phí đầu tư ban đầu cho phần lớn các dự án.

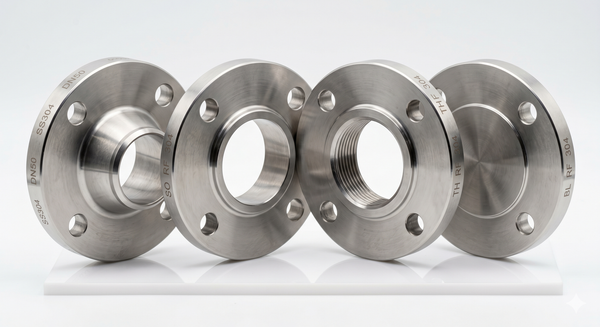

Các Loại Mặt Bích SS304 Phổ Biến Hiện Nay

Tùy thuộc vào yêu cầu về áp suất, nhiệt độ và cách thức lắp đặt, hệ thống đường ống sẽ yêu cầu các loại mặt bích khác nhau. Dưới đây là 5 loại mặt bích công nghiệp từ inox 304 phổ biến nhất:

1. Mặt bích hàn cổ (Weld Neck Flange 304)

• Đặc điểm: Thiết kế có một phần cổ dài thon vát dần để hàn đối đầu (butt-weld) trực tiếp với đường ống.

• Ưu điểm: Cổ mặt bích giúp phân tán ứng suất từ mặt bích chuyển sang đường ống, giảm thiểu ứng suất tập trung tại gốc. Điều này giúp phụ kiện chịu được áp suất rất cao và sự biến thiên nhiệt độ lớn.

• Ứng dụng: Hệ thống hơi nóng bão hòa, đường ống dầu khí, lò hơi, nhà máy hóa chất áp lực cao.

2. Mặt bích hàn trượt (Slip On Flange 304)

• Đặc điểm: Lỗ mặt bích có đường kính lớn hơn đường kính ngoài của ống một chút. Khi thi công, đường ống được luồn (trượt) vào bên trong mặt bích và được hàn cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Căn chỉnh đường ống dễ dàng, thi công đơn giản, chi phí vật tư và gia công thấp hơn mặt bích hàn cổ.

• Ứng dụng: Thích hợp cho các hệ thống đường ống có áp lực và nhiệt độ ở mức trung bình đến thấp, không có sự thay đổi áp suất đột ngột.

3. Mặt bích ren (Threaded Flange 304)

• Đặc điểm: Phía trong lỗ của mặt bích được gia công tiện ren để vặn trực tiếp vào đầu ống có ren ngoài.

• Ưu điểm: Ưu điểm lớn nhất là không cần phải hàn, tránh được rủi ro cháy nổ hoặc sự cố biến dạng vật liệu do nhiệt. Có thể tháo lắp dễ dàng.

• Ứng dụng: Sử dụng chủ yếu cho các đường ống nhỏ, các khu vực hạn chế không gian thi công hàn hoặc các hệ thống có nguy cơ cháy nổ cao.

4. Mặt bích mù (Blind Flange 304)

• Đặc điểm: Đây là loại mặt bích không có lỗ ở tâm, trông giống như một chiếc đĩa thép đặc có đục lỗ bu lông xung quanh.

• Công dụng: Được sử dụng để bịt kín đoạn cuối của đường ống, chặn dòng lưu chất. Ngoài ra, nó tạo điều kiện thuận lợi để mở hệ thống ra kiểm tra, vệ sinh hoặc mở rộng đường ống trong tương lai.

5. Mặt bích hàn lồng (Socket Weld Flange 304)

• Đặc điểm: Thiết kế có một phần hốc (bậc) ở lỗ tâm để đặt đầu ống vào vừa vặn, sau đó hàn xung quanh viền ngoài.

• Ưu điểm: Kết nối cực kỳ kín khít, mối hàn bền vững, giảm thiểu rủi ro dòng chảy bị nhiễu động.

• Ứng dụng: Phù hợp cho đường ống có kích thước nhỏ nhưng yêu cầu chịu áp suất cao và môi trường ăn mòn.



Thông Số Kỹ Thuật Quan Trọng Của Mặt Bích SS304

Để hệ thống vận hành trơn tru và an toàn, người mua cần nắm vững các thông số kỹ thuật của mặt bích. Bất kỳ sai lệch nào cũng có thể dẫn đến việc không thể lắp đặt hoặc gây rò rỉ.

• Vật liệu chế tạo: Mác thép SUS304 (tiêu chuẩn Nhật) hoặc ASTM A182 F304 (tiêu chuẩn Mỹ cho mặt bích rèn).

• Kích thước danh định (DN): Phổ biến từ DN15, DN20, DN25, DN50, DN100, DN200 đến DN300 và các size lớn hơn theo yêu cầu.

• Áp suất làm việc:

  • Hệ Châu Âu/Châu Á: PN10, PN16, PN25, PN40 (đơn vị Bar).

  • Hệ Mỹ: Class 150, Class 300, Class 600, Class 900.

• Tiêu chuẩn sản xuất (Rất quan trọng): * Tiêu chuẩn Mỹ: ANSI B16.5 flange.

  • Tiêu chuẩn Nhật: JIS B2220 (JIS flange 10K, 20K).

  • Tiêu chuẩn Châu Âu: DIN EN1092-1 (DIN flange).

  • Tiêu chuẩn Anh: BS4504 flange.

    (Lưu ý: Các tiêu chuẩn khác nhau sẽ có tâm lỗ bu lông và đường kính lỗ khác nhau).

• Kiểu bề mặt tiếp xúc (Face type):

  • RF (Raised Face): Bề mặt có gờ nổi, phổ biến nhất để chèn gioăng.

  • FF (Flat Face): Bề mặt phẳng hoàn toàn.

  • RTJ (Ring Type Joint): Bề mặt có rãnh để đặt gioăng vòng kim loại, dùng cho áp suất cực cao.

So Sánh Mặt Bích SS304 Với SS201 Và SS316

Đứng trước nhiều sự lựa chọn về vật liệu inox, người dùng thường phân vân không biết nên tối ưu chi phí hay tối ưu chất lượng. Bảng dưới đây sẽ so sánh trực quan ba mác thép phổ biến:

Khi nào nên chọn mặt bích SS304 thay vì SS201 hay SS316?

Mặt bích inox 304 là vật liệu "quốc dân" nhờ sự cân bằng hoàn hảo. Bạn nên chọn SS304 khi thi công:

• Hệ thống cấp thoát nước sạch, nước sinh hoạt.

• Dây chuyền sản xuất và chế biến thực phẩm, đồ uống (đảm bảo vệ sinh an toàn).

• Hệ thống HVAC (Điều hòa trung tâm, tháp giải nhiệt).

• Đường ống phụ trợ tại các nhà máy sản xuất công nghiệp thông thường, nơi hóa chất không quá mạnh và môi trường không chứa nhiều hàm lượng muối Clorua như nước biển.

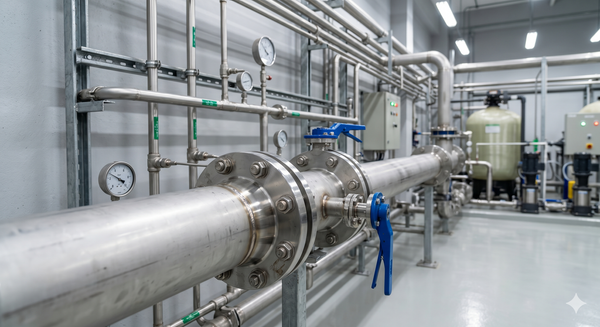

Ứng Dụng Của Mặt Bích SS304 Trong Công Nghiệp

Sở hữu đặc tính kỹ thuật ưu việt, các loại mặt bích SS304, đặc biệt là mặt bích chống ăn mòn và mặt bích chịu áp lực, xuất hiện trong hầu hết các lĩnh vực công nghiệp hiện đại:

• Ngành công nghiệp thực phẩm & đồ uống: Đảm bảo tính vô trùng, không sinh độc tố và dễ vệ sinh (CIP). Ứng dụng làm mặt bích inox thực phẩm trong các nhà máy sữa, dây chuyền sản xuất bia, nước giải khát, dầu ăn.

• Ngành xử lý & cấp nước sạch: Sử dụng tại các trạm bơm cấp nước thành phố, hệ thống lọc nước tinh khiết RO, công trình xử lý nước thải sinh hoạt.

• Ngành hóa chất: Phục vụ các hệ thống đường ống dẫn hóa chất nhẹ, dung môi công nghiệp, thuốc nhuộm và phụ gia sản xuất.

• Hệ thống HVAC: Kết nối các đường ống dẫn nước lạnh cho hệ thống Chiller, đường ống bơm nước lên tháp giải nhiệt (Cooling Tower) của các tòa nhà cao tầng.

• Nhà máy sản xuất tổng hợp: Làm phụ kiện kết nối cho đường ống công nghệ khí nén, dầu truyền nhiệt, và các hệ thống phụ trợ (Utility) khác.

Những Sai Lầm Thường Gặp Khi Chọn Mặt Bích SS304

Việc chọn sai phụ kiện không chỉ gây lãng phí mà còn làm chậm tiến độ thi công toàn bộ dự án. Dưới đây là những sai lầm điển hình nhất:

1. Chọn sai tiêu chuẩn kết nối

Mỗi hệ thống tiêu chuẩn quốc tế có quy định khoảng cách lỗ bu lông khác nhau. Ví dụ: Đường ống cũ đang dùng mặt bích JIS 10K, nhưng người mua lại chọn tiêu chuẩn ANSI Class 150, hoặc nhầm lẫn giữa DIN và BS. Hậu quả là không thể xỏ bu lông qua lỗ để siết chặt hai mặt bích lại với nhau.

2. Chọn sai cấp áp lực

Áp suất làm việc của hệ thống là PN40 (40 Bar), nhưng lại mua mặt bích chịu áp lực cấp PN16. Sự chênh lệch này sẽ dẫn đến việc mặt bích bị xé rách hoặc rò rỉ lưu chất ra ngoài khi bơm hoạt động ở công suất tối đa.

3. Nhầm lẫn giữa inox SS304 và SS201

Đánh vào tâm lý ham rẻ, nhiều đơn vị bán mặt bích làm từ inox 201 nhưng lại khắc chìm chữ 304 hoặc quảng cáo là inox 304. Nếu lắp vào hệ thống nước sạch, chỉ sau vài tháng phụ kiện sẽ bắt đầu rỉ sét sét đỏ, gây ô nhiễm nguồn nước.

4. Bỏ qua việc kiểm tra chứng chỉ vật liệu

Nhiều nhà thầu bỏ qua bước yêu cầu các giấy tờ chứng minh chất lượng. Điều này dẫn đến việc mua phải hàng trôi nổi, vật liệu bị pha tạp nhiều tạp chất, giảm khả năng chống ăn mòn. Luôn yêu cầu [chèn link: hướng dẫn đọc chứng chỉ CO-CQ] trước khi chốt đơn.

Checklist Lựa Chọn Mặt Bích SS304 Phù Hợp

Để giúp bạn mua đúng loại mặt bích SS304 cho dự án, dưới đây là quy trình 6 bước chuyên nghiệp từ các kỹ sư vật tư:

• Bước 1: Xác định kích thước. Cần nắm rõ đường kính danh định của đường ống (Kích thước DN) và đường kính ngoài thực tế (OD) của ống.

• Bước 2: Kiểm tra áp suất và nhiệt độ. Xác định chính xác áp suất làm việc tối đa và nhiệt độ lưu chất bên trong hệ thống để đối chiếu với thông số mặt bích.

• Bước 3: Lựa chọn tiêu chuẩn mặt bích. Xem xét van, máy bơm hoặc thiết bị cần kết nối đang sử dụng tiêu chuẩn mặt bích nào (ANSI, JIS, DIN hay BS) để mua mặt bích ống cho đồng bộ.

• Bước 4: Chọn kiểu mặt bích phù hợp. Dựa vào đặc thù thi công để chọn Weld Neck (áp lực cao), Slip On (áp lực thường, dễ hàn), Threaded (không muốn hàn), Socket Weld hoặc Blind (để bịt ống).

• Bước 5: Kiểm tra chứng từ chất lượng. Yêu cầu nhà cung cấp cung cấp đầy đủ các giấy tờ hợp lệ như CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng), MTC (Mill Test Certificate).

• Bước 6: Lựa chọn nhà cung cấp uy tín. Đánh giá các đơn vị trên tiêu chí: Cam kết đúng vật liệu chuẩn 304, đúng tiêu chuẩn thông số, chính sách bảo hành rõ ràng và có báo giá mặt bích inox 304 cạnh tranh nhất.

Câu Hỏi Thường Gặp Về Mặt Bích SS304

Mặt bích SS304 có bị gỉ không?

Trong điều kiện vận hành công nghiệp thông thường (nước, khí, hóa chất nhẹ), inox 304 có khả năng chống gỉ cực kỳ xuất sắc. Tuy nhiên, nếu ngâm lâu ngày trong môi trường nước biển hoặc hóa chất chứa nồng độ Clo cao, nó vẫn có thể bị ăn mòn rỗ bề mặt.

Mặt bích SS304 có dùng cho nước sạch được không?

Hoàn toàn có. Mặt bích inox 304 không phản ứng hóa học với nước, không tiết ra chất độc hại, do đó nó là một trong những loại vật liệu được khuyến nghị hàng đầu trong các dự án nhà máy nước sạch sinh hoạt.

SS304 chịu được nhiệt độ tối đa là bao nhiêu?

Vật liệu inox 304 có khả năng chống oxy hóa ở nhiệt độ rất cao. Thông thường, nó có thể làm việc liên tục một cách an toàn ở mức nhiệt độ 870°C và có thể chịu được ngưỡng ngắn hạn lên đến khoảng 925°C.

Nên chọn mặt bích SS304 hay SS316 tốt hơn?

Về mặt chất lượng kỹ thuật, SS316 tốt hơn do có thêm thành phần Molypden giúp chống ăn mòn ưu việt. Tuy nhiên, về mặt kinh tế, SS316 đắt hơn rất nhiều. Nếu hệ thống của bạn không phải tiếp xúc với hóa chất đậm đặc hay môi trường biển, SS304 là lựa chọn tối ưu chi phí nhất.

Mặt bích SS304 có đắt không?

Chi phí đầu tư ban đầu của mặt bích inox 304 cao hơn so với mặt bích thép carbon hay inox 201. Tuy nhiên, xét về hiệu quả kinh tế dài hạn (tuổi thọ cao, không tốn chi phí thay thế sửa chữa), đây là mức giá hoàn toàn xứng đáng cho đa số ứng dụng công nghiệp.

Nên Chọn Mặt Bích SS304 Khi Nào?

Tóm lại, mặt bích SS304 chính là giải pháp kết nối đường ống hoàn hảo cho các hệ thống đòi hỏi tính khắt khe về độ bền và vệ sinh. Nhờ sự vượt trội trong khả năng chống ăn mòn, chịu áp lực tốt, đa dạng kiểu dáng (như slip on, blind, weld neck) và mức chi phí vô cùng hợp lý, phụ kiện này hiện diện mạnh mẽ trong các nhà máy thực phẩm, hệ thống nước sạch, HVAC và hóa chất công nghiệp. Việc hiểu rõ các tiêu chuẩn mặt bích inox 304 sẽ giúp bạn bảo vệ sự an toàn của công trình, đồng thời tiết kiệm đáng kể chi phí bảo trì trong tương lai.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Mặt Bích SS304
