Mặt Bích Vuông: Giải Pháp Liên Kết Cơ Khí Chắc Chắn Cho Mọi Công Trình
Trong lĩnh vực cơ khí chế tạo và xây dựng kết cấu thép, mặt bích vuông đóng vai trò là "mắt xích" không thể thiếu để tạo nên sự vững chãi cho toàn bộ hệ thống. Dù bạn đang gia công chân cột thép cho nhà xưởng hay lắp đặt các thiết bị công nghiệp đòi hỏi độ chịu tải cao, mặt bích vuông luôn là lựa chọn ưu tiên nhờ khả năng liên kết linh hoạt và độ bền vượt trội. Tuy nhiên, việc hiểu rõ các tiêu chuẩn kỹ thuật, từ vật liệu đến độ dày, là yếu tố sống còn để đảm bảo an toàn cho công trình của bạn.
Khi Nào Cần Sử Dụng Mặt Bích Vuông?

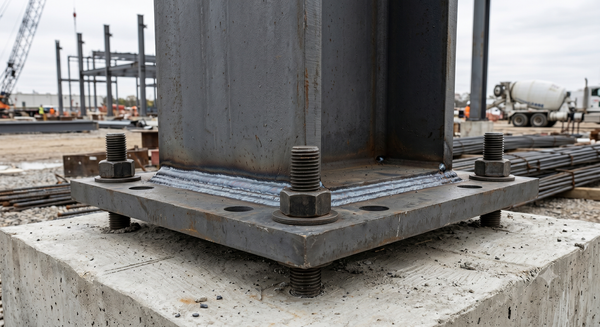

Thực tế, mặt bích vuông xuất hiện phổ biến trong các tình huống kỹ thuật yêu cầu sự ổn định cao. Ví dụ, trong các kết cấu thép tiền chế, mặt bích vuông được dùng làm đế chân cột để neo giữ kết cấu vào nền móng bê tông. Hoặc trong chế tạo máy, chúng đóng vai trò là mặt phẳng liên kết giữa các bộ phận cơ khí.
Những khó khăn mà các kỹ sư thường gặp phải chính là việc tính toán sai tải trọng dẫn đến chọn độ dày bích không phù hợp, hoặc khoan lỗ bulong sai vị trí khiến công tác lắp đặt trở nên gian nan. Bài viết này sẽ đi sâu vào cấu tạo, phân loại và các lưu ý kỹ thuật để bạn có cái nhìn chuyên sâu nhất, giúp tối ưu hóa công đoạn gia công và lắp đặt mặt bích vuông một cách hiệu quả.
Kiến Thức Nền: Mặt Bích Vuông Là Gì?
Định nghĩa

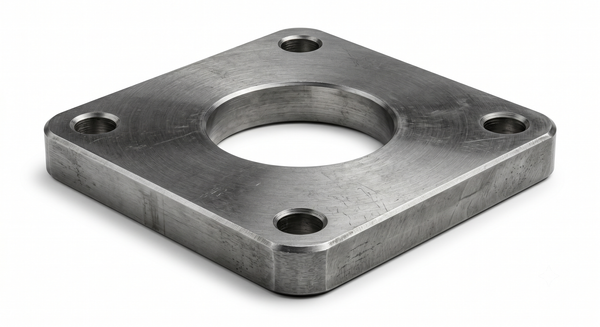

Mặt bích vuông (tiếng Anh là Square Flange) là một chi tiết cơ khí có dạng hình học vuông vức, thường được gia công cắt gọt từ các tấm thép, inox hoặc kim loại tấm. Công dụng chính của nó là tạo ra một điểm kết nối vững chắc giữa các bộ phận máy móc, liên kết chân cột với nền hoặc nối các đoạn kết cấu thép lại với nhau thông qua hệ thống bulong.
Chức năng và Đặc điểm
Chức năng: Tạo liên kết cơ khí, gia cố kết cấu, cố định thiết bị và là điểm trung gian giúp truyền tải lực từ bộ phận này sang bộ phận khác.
Đặc điểm nhận dạng: Hình dáng vuông góc, có các lỗ khoan chờ tại 4 góc hoặc dọc theo các cạnh để xỏ bulong, mặt phẳng tiếp xúc đồng nhất giúp phân bổ lực đều trên diện tích bề mặt.
Cấu Tạo Và Nguyên Lý Liên Kết

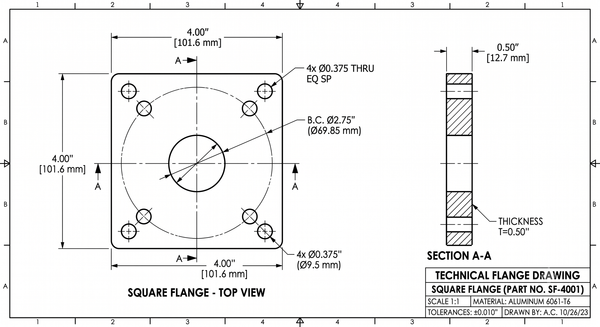

Cấu tạo cơ bản của một chi tiết này bao gồm: thân bích (tấm kim loại), lỗ tâm (nếu dùng để xỏ ống hoặc trục) và các lỗ bulong. Nguyên lý làm việc dựa trên lực ép của bulong và đai ốc, tạo ma sát giữa bề mặt mặt bích và bộ phận cần liên kết.
Tại sao mặt bích vuông có độ ổn định cao hơn so với một số hình dạng khác trong kết cấu thép? Câu trả lời nằm ở khả năng chịu tải dàn đều. Nhờ hình vuông, các lực tác động lên 4 góc được phân bổ đồng nhất, hạn chế tối đa tình trạng mất cân bằng hoặc xoay chuyển khi chịu rung động hoặc tải trọng lớn.
Phân Tích Chuyên Sâu: Các Loại Mặt Bích Vuông Phổ Biến
Các loại mặt bích theo vật liệu
Việc chọn lựa vật liệu phụ thuộc trực tiếp vào môi trường sử dụng:
Mặt bích vuông thép (SS400, CT3): Đây là loại thông dụng nhất trong nhà thép tiền chế và xây dựng công nghiệp nhờ khả năng chịu lực tốt và giá thành cực kỳ hợp lý.
Mặt bích vuông inox (304, 316): Với khả năng chống ăn mòn tuyệt vời, loại này là "ứng cử viên" hàng đầu cho các nhà máy thực phẩm, hóa chất hoặc nơi có độ ẩm cao.
Mặt bích vuông mạ kẽm: Giải pháp tối ưu cho các công trình ngoài trời, giúp chống gỉ sét hiệu quả mà vẫn đảm bảo độ cứng vững của thép carbon.
Mặt bích vuông gia công theo bản vẽ: Hình thức phổ biến nhất hiện nay, nơi kích thước, độ dày và vị trí lỗ được tùy chỉnh chính xác theo yêu cầu thiết kế riêng của từng dự án.
Thông Số Kỹ Thuật Quan Trọng
Khi làm việc với các đơn vị gia công, bạn cần nắm rõ:
Kích thước: Thông dụng như 100x100mm, 150x150mm, 200x200mm... hoặc tùy chọn.
Độ dày: Dao động từ 5mm đến 20mm tùy vào tải trọng thực tế.
Số lượng lỗ bulong: Thường là 4, 6 hoặc 8 lỗ tùy vào yêu cầu liên kết.
So sánh nhanh giữa mặt bích vuông và mặt bích tròn: Mặt bích vuông thường chiếm ưu thế trong các liên kết kết cấu nhờ tính dễ sản xuất từ thép tấm và chi phí thấp, trong khi mặt bích tròn vẫn là "vua" trong các hệ thống đường ống áp lực cao nhờ khả năng chịu áp đồng tâm.
Ứng Dụng Thực Tế & Sai Lầm Khi Chọn Lựa
Mặt bích vuông hiện diện khắp mọi nơi: từ chân cột thép, trụ đèn chiếu sáng đến các bộ phận trong hệ thống cơ khí chế tạo. Tuy nhiên, sai lầm lớn nhất của người dùng là chọn sai độ dày. Nếu mặt bích quá mỏng so với tải trọng, hiện tượng võng hoặc biến dạng bích sẽ xảy ra, dẫn đến hở liên kết. Ngoài ra, việc bỏ qua khả năng chống ăn mòn (như dùng thép đen cho môi trường ẩm) cũng sẽ làm giảm đáng kể tuổi thọ công trình.
Lời khuyên: Hãy luôn tính toán tải trọng thiết kế và chọn vật liệu dựa trên môi trường làm việc thực tế. Việc khoan lỗ bulong sai vị trí cũng là một "thảm họa" khiến quá trình lắp đặt tại công trường bị đình trệ. Hãy sử dụng các phương pháp cắt CNC hiện đại để đảm bảo độ chính xác tuyệt đối.
Hướng Dẫn Chọn Mặt Bích Vuông Phù Hợp
Bạn có thể áp dụng checklist dưới đây để đảm bảo chọn đúng sản phẩm:
Xác định ứng dụng: Bạn dùng làm chân cột hay liên kết máy?
Tính toán tải trọng: Tải nhẹ, trung bình hay tải nặng?
Chọn vật liệu: Thép đen (kinh tế) hay Inox (bền bỉ)?
Độ dày: Dựa trên thiết kế (5mm, 10mm, 20mm...).
Chi tiết kỹ thuật: Số lượng lỗ bulong và khoảng cách tâm lỗ.
Câu Hỏi Thường Gặp (FAQ)
Mặt bích vuông dùng để làm gì? Dùng để liên kết các kết cấu thép, chân cột, chân máy hoặc các chi tiết cơ khí đòi hỏi sự chắc chắn.
Có tiêu chuẩn cố định không? Hầu hết các loại mặt bích vuông được gia công theo bản vẽ yêu cầu riêng, không có tiêu chuẩn chung như mặt bích ống.
Nên chọn thép hay inox? Chọn thép nếu cần chi phí rẻ, tải trọng lớn; chọn inox nếu môi trường ăn mòn hoặc yêu cầu vệ sinh cao.
Gia công theo bản vẽ có lâu không? Với máy cắt CNC hiện đại, việc gia công theo bản vẽ diễn ra rất nhanh và chính xác.
Tổng Kết
Mặt bích vuông là giải pháp liên kết cơ khí không thể thay thế nhờ sự cân bằng giữa tính năng chịu lực, sự linh hoạt trong thiết kế và hiệu quả chi phí. Việc thấu hiểu các thông số kỹ thuật và chọn lựa vật liệu chính xác không chỉ giúp dự án của bạn bền bỉ với thời gian mà còn tiết kiệm tối đa chi phí vận hành và bảo trì.
Nếu bạn đang tìm kiếm đơn vị gia công mặt bích vuông uy tín theo bản vẽ, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi. Chúng tôi cam kết cung cấp sản phẩm với độ chính xác cao, đúng vật liệu và hỗ trợ kỹ thuật tận tình cho mọi công trình của bạn!
