Máy Bơm Đôi Là Gì? Cấu Tạo, Nguyên Lý & Cách Chọn

Vì sao nhiều hệ thống nước cần sử dụng máy bơm đôi?

Trong các hệ thống cấp nước hiện đại cho tòa nhà cao tầng, chung cư, nhà xưởng sản xuất hay các dây chuyền công nghiệp, việc duy trì áp lực và lưu lượng nước ổn định là yêu cầu sống còn. Nếu chỉ sử dụng một máy bơm đơn lẻ, khi nhu cầu sử dụng nước tăng cao đột biến (giờ cao điểm) hoặc khi máy bơm gặp sự cố kỹ thuật cần bảo trì, toàn bộ hệ thống cấp nước có thể bị tê liệt, gây ra nhiều phiền toái và thiệt hại nghiêm trọng.

Đây chính là lý do cấu hình máy bơm đôi (hay hệ thống hai bơm) được ứng dụng rộng rãi. Giải pháp này không chỉ đảm bảo sự hoạt động liên tục mà còn mang lại sự linh hoạt tối ưu trong vận hành. Tùy thuộc vào thiết kế và nhu cầu thực tế, hệ thống có thể được cấu hình để:

• Hai bơm chạy luân phiên nhằm cân bằng thời gian hoạt động và tăng tuổi thọ thiết bị.

• Hai bơm chạy đồng thời khi cần lưu lượng nước lớn.

• Một bơm hoạt động chính, bơm còn lại ở chế độ dự phòng, tự động kích hoạt khi bơm chính gặp sự cố.

• Tự động điều chỉnh số lượng bơm hoạt động theo biến động của áp lực và lưu lượng nước tiêu thụ thực tế.

Hiểu rõ máy bơm đôi là gì sẽ giúp chủ đầu tư và kỹ thuật viên đưa ra giải pháp cấp nước hiệu quả và đáng tin cậy nhất.

Máy bơm đôi là gì?

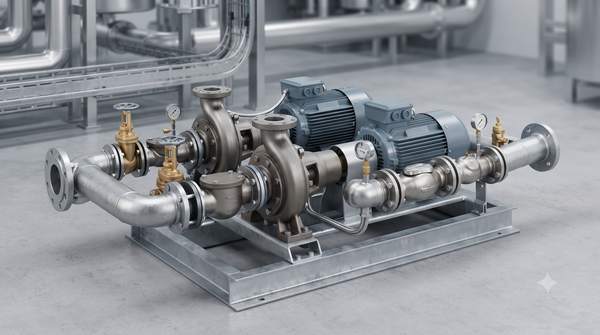

Máy bơm đôi (thường được gọi là cụm bơm đôi hoặc hệ thống bơm kép) là một giải pháp tích hợp sử dụng hai máy bơm nước riêng biệt được bố trí lắp đặt song song trên cùng một đường ống hút và xả. Hai máy bơm này được điều khiển phối hợp nhịp nhàng bởi một tủ điện điều khiển trung tâm nhằm đáp ứng chính xác nhu cầu cấp nước, tăng lưu lượng tổng, duy trì áp suất đường ống ổn định hoặc tạo khả năng dự phòng nóng khi một trong hai bơm gặp sự cố cần ngừng hoạt động.

Cần phân biệt rõ ràng để tránh nhầm lẫn: máy bơm đôi ở đây là một hệ thống gồm hai máy bơm độc lập kết hợp với nhau. Khái niệm này khác hoàn toàn so với các loại bơm có cấu tạo đặc biệt như bơm ly tâm hai tầng cánh (hai cánh quạt trên một trục) hay bơm hai đầu hút. Bản chất của hệ thống bơm đôi là sự phối hợp vận hành thông minh để tối ưu hóa hiệu suất và độ tin cậy.

Nguyên lý hoạt động của máy bơm đôi

Nguyên lý hoạt động của hệ thống máy bơm đôi dựa trên sự điều khiển linh hoạt của tủ điện thông qua các chế độ vận hành chính sau:

Chế độ chạy luân phiên

Đây là chế độ phổ biến nhất trong các hệ thống cấp nước sinh hoạt. Tủ điều khiển sẽ tự động cài đặt để Bơm 1 hoạt động trong một khoảng thời gian nhất định (ví dụ: 12 tiếng hoặc 24 tiếng), sau đó tự động chuyển sang Bơm 2 và cho Bơm 1 nghỉ. Chu trình này được lặp lại liên tục.

• Mục đích: Giúp cân bằng thời gian vận hành của cả hai máy bơm, tránh tình trạng một máy hoạt động quá tải trong khi máy kia không được sử dụng. Điều này giúp giảm hao mòn cơ học đồng đều cho cả hai thiết bị và tăng tuổi thọ tổng thể cho hệ thống.

Chế độ một chạy – một dự phòng (Standby)

Ở chế độ này, chỉ có một bơm hoạt động chính (Bơm 1) để đáp ứng nhu cầu của hệ thống. Bơm còn lại (Bơm 2) ở trạng thái chờ sẵn sàng. Nếu Bơm 1 gặp sự cố (nhảy aptomat, hỏng động cơ, v.v.) hoặc áp suất hệ thống giảm xuống dưới mức cài đặt khi Bơm 1 không đáp ứng đủ, tủ điều khiển sẽ tự động kích hoạt Bơm 2 ngay lập tức để thay thế, đảm bảo hệ thống cấp nước không bị gián đoạn.

• Ứng dụng: Phù hợp tuyệt đối với các hệ thống yêu cầu độ tin cậy và an toàn rất cao như bệnh viện, hệ thống PCCC, hoặc các dây chuyền sản xuất không được phép ngừng cấp nước.

Chế độ chạy đồng thời

Khi nhu cầu sử dụng nước của hệ thống tăng cao đột biến, vượt quá khả năng cung cấp của một máy bơm đơn lẻ, tủ điều khiển sẽ tự động khởi động cả hai bơm cùng lúc (Bơm 1 + Bơm 2 cùng hoạt động).

• Mục đích: Tăng tổng lưu lượng nước cấp lên mức tối đa để đáp ứng tải cao điểm, sau đó khi nhu lượng giảm xuống, hệ thống sẽ tự động quay về chế độ một bơm.

Bản chất của hệ thống bơm đôi là sự phối hợp hai bơm theo các chế độ luân phiên, dự phòng hoặc chạy đồng thời nhằm đáp ứng tải linh hoạt, tiết kiệm năng lượng và tăng độ tin cậy của hệ thống.

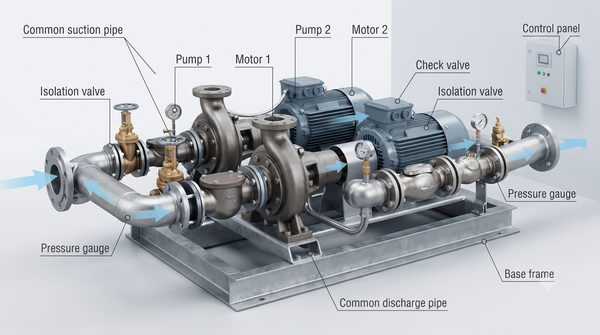

Cấu Tạo Máy Bơm Đôi Gồm Những Bộ Phận Nào?

Một hệ thống máy bơm đôi hoàn chỉnh bao gồm các thành phần chính sau:

• Hai máy bơm: Đây là thành phần cốt lõi. Loại bơm được sử dụng phổ biến nhất là bơm ly tâm trục ngang, có thể là bơm tăng áp trục đứng hoặc các dòng bơm công nghiệp đa tầng cánh tùy thuộc vào yêu cầu cụ thể về cột áp và lưu lượng của từng hệ thống. Hai bơm trong cụm thường có công suất và thông số kỹ thuật giống hệt nhau để đảm bảo sự cân bằng khi vận hành luân phiên hoặc song song.

• Đường ống hút và xả chung: Hệ thống đường ống góp (manifold) kết nối đầu vào của cả hai bơm với nguồn nước và đầu ra của cả hai bơm vào mạng lưới cấp nước.

• Hệ thống van khóa (Van cổng hoặc van bi): Được lắp đặt ở đầu vào và đầu ra của mỗi máy bơm. Các van này cho phép cô lập hoàn toàn từng bơm để thực hiện công tác bảo trì, sửa chữa mà không cần phải ngừng hoạt động của toàn bộ hệ thống.

• Van một chiều (Van lướt): Lắp ở đầu ra của mỗi máy bơm trước khi nhập vào đường ống xả chung. Van một chiều ngăn chặn dòng nước chảy ngược trở lại khi bơm ngừng hoạt động, bảo vệ cánh bơm và động cơ của máy bơm kia cũng như tránh thất thoát áp lực.

• Tủ điều khiển trung tâm (Control Panel): "Bộ não" của hệ thống, chứa các thiết bị điện, khởi động từ, rơ le, và đặc biệt quan trọng là bộ điều khiển lập trình (PLC) hoặc bộ điều khiển bơm chuyên dụng. Tủ điều khiển thực hiện các chức năng: chuyển đổi chế độ luân phiên, khởi động bơm dự phòng khi sự cố, điều khiển chạy đồng thời, bảo vệ quá tải, mất pha và báo lỗi.

• Cảm biến áp suất (Pressure Sensor) hoặc Rơ le áp suất: Theo dõi áp lực nước thực tế trong đường ống và gửi tín hiệu về tủ điều khiển. Dựa trên các giá trị áp suất cài đặt, bộ điều khiển sẽ quyết định số lượng bơm cần hoạt động.

Các loại máy bơm đôi phổ biến

Trên thị trường, máy bơm đôi được phân loại dựa trên cách thức vận hành và cấu trúc tích hợp:

1. Máy bơm đôi chạy luân phiên: Cấu hình cơ bản nhất, hai bơm thay phiên nhau hoạt động để đảm bảo tuổi thọ đều.

2. Máy bơm đôi chạy đồng thời: Hệ thống được thiết kế để cả hai bơm cùng hoạt động khi cần đạt lưu lượng tối đa.

3. Máy bơm đôi 1 chạy – 1 dự phòng: Cấu hình ưu tiên độ an toàn, luôn có một bơm sẵn sàng thay thế bơm chính khi có sự cố.

4. Cụm bơm đôi tăng áp: Thường sử dụng hai bơm bơm tăng áp (booster pump) công suất vừa và nhỏ, tích hợp sẵn bình tích áp để duy trì áp lực nước ổn định cho các tòa nhà, căn hộ.

5. Máy bơm đôi điều khiển biến tần (Inverter Duplex System): Đây là giải pháp tiên tiến và tiết kiệm điện nhất. Hệ thống sử dụng biến tần để điều khiển tốc độ quay của động cơ bơm, từ đó điều chỉnh lưu lượng và áp lực nước chính xác theo nhu cầu thực tế. Biến tần có thể được trang bị cho một hoặc cả hai bơm. Hệ thống này giúp tiết kiệm năng lượng đáng kể và vận hành rất êm ái.

6. Máy bơm đôi tự động: Là hệ thống tích hợp sẵn cảm biến áp suất, tủ điều khiển (có thể dùng PLC hoặc bộ điều khiển thông minh), rơ le để vận hành hoàn toàn tự động mà không cần sự can thiệp của con người.

Thông số kỹ thuật cần quan tâm khi chọn máy bơm đôi

Việc lựa chọn đúng thông số kỹ thuật là chìa khóa để hệ thống máy bơm đôi hoạt động hiệu quả và bền bỉ. Các thông số quan trọng nhất cần xác định bao gồm:

• Lưu lượng (Q - m³/h hoặc L/phút): Tổng lưu lượng nước tối đa mà hệ thống cần cung cấp trong giờ cao điểm. Khi chọn bơm đôi, cần xác định rõ lưu lượng này được đáp ứng bởi một bơm hay cả hai bơm chạy đồng thời.

• Cột áp (H - m): Khả năng đẩy nước lên cao hoặc tạo áp lực nước mạnh của hệ thống. Cột áp cần thiết phải vượt qua tổng độ cao chênh lệch và tổn thất áp suất do ma sát trong đường ống, co cút, van v.v. Không nên chỉ dựa vào công suất máy bơm (HP) vì hai bơm cùng công suất có thể có đường đặc tính Q-H rất khác nhau.

• Công suất (HP/kW): Công suất của động cơ điện. Đây là thông số phản ánh khả năng tiêu thụ điện năng và cần phải tương thích với yêu cầu về lưu lượng và cột áp.

• Điện áp: Xác định nguồn điện sử dụng là 1 pha (220V) hay 3 pha (380V) để chọn loại motor phù hợp. Các hệ thống bơm đôi công suất lớn thường sử dụng điện 3 pha.

• Chế độ hoạt động: Cần xác định rõ nhu cầu thực tế là cần chế độ luân phiên, dự phòng hay chạy đồng thời để lựa chọn tủ điều khiển và cấu hình hệ thống phù hợp.

• Đường kính ống hút/xả: Kích thước họng hút và họng xả của bơm cần phù hợp với đường ống của công trình để đảm bảo lưu lượng và tránh tổn thất áp suất không cần thiết.

• Vật liệu chế tạo đầu bơm: Tùy thuộc vào loại chất lỏng cần bơm (nước sạch, nước thải, hóa chất v.v.) mà lựa chọn vật liệu phù hợp như gang, inox 304, inox 316, nhựa kỹ thuật v.v. để đảm bảo độ bền.

Máy bơm đôi có ưu điểm gì?

Việc đầu tư hệ thống máy bơm đôi mang lại nhiều lợi ích thiết thực so với việc sử dụng máy bơm đơn:

1. Tăng độ tin cậy và an toàn cấp nước: Đây là ưu điểm lớn nhất. Nhờ có hai bơm phối hợp hoặc dự phòng, hệ thống đảm bảo vận hành liên tục, tránh được tình trạng mất nước hoàn toàn khi một bơm gặp sự cố.

2. Đáp ứng tải linh hoạt: Hệ thống có thể tự động điều chỉnh công suất bơm theo nhu cầu thực tế (chạy một bơm khi tải thấp, chạy hai bơm khi tải cao), giúp nâng cao hiệu suất và tránh lãng phí năng lượng.

3. Cân bằng thời gian vận hành: Với chế độ chạy luân phiên, hai bơm hoạt động tương đối đồng đều, giúp giảm hao mòn cơ học và kéo dài tuổi thọ cho cả hai thiết bị.

4. Dễ dàng bảo trì, bảo dưỡng: Nhờ hệ thống van khóa, người vận hành có thể dễ dàng cô lập một máy bơm để kiểm tra, bảo trì hoặc sửa chữa trong khi máy bơm còn lại vẫn tiếp tục vận hành, đảm bảo hệ thống không bị ngừng hoạt động.

5. Tiết kiệm năng lượng (đặc biệt với biến tần): Khi kết hợp với biến tần, hệ thống bơm đôi có thể điều chỉnh tốc độ động cơ chính xác theo nhu cầu, giúp tiết kiệm điện năng tối ưu so với bơm chạy cố định.

6. Phù hợp với hệ thống yêu cầu vận hành liên tục: Đặc biệt quan trọng trong các nhà máy, tòa nhà cao tầng, hệ thống cấp nước thành phố, hay hệ thống tăng áp cần áp lực ổn định 24/7.

Nhược điểm của máy bơm đôi

Mặc dù có nhiều ưu điểm, hệ thống máy bơm đôi cũng tồn tại một số hạn chế cần cân nhắc:

• Chi phí đầu tư ban đầu cao hơn: Việc mua hai máy bơm, nhiều van hơn, đường ống phức tạp hơn và tủ điều khiển chuyên dụng dẫn đến chi phí ban đầu cao hơn đáng kể so với hệ thống bơm đơn.

• Tủ điều khiển phức tạp hơn: Tủ điện cho bơm đôi đòi hỏi các thiết bị điều khiển và bảo vệ phức tạp hơn (như PLC, biến tần), đòi hỏi kỹ thuật viên có chuyên môn cao hơn để lắp đặt, vận hành và khắc phục sự cố.

• Yêu cầu không gian lắp đặt lớn hơn: Cụm bơm đôi với hai máy bơm và đường ống góp chiếm nhiều diện tích hơn so với bơm đơn.

• Cần bảo trì cho hai máy bơm: Chi phí và thời gian bảo trì định kỳ sẽ tăng gấp đôi so với bơm đơn.

• Chi phí vận hành (nếu chọn sai công suất): Nếu hệ thống được thiết kế và lựa chọn không phù hợp, việc để hai bơm lớn chạy non tải hoặc hoạt động không hiệu quả có thể dẫn đến lãng phí điện năng thay vì tiết kiệm.

Điểm cần giải thích: Cần lưu ý rằng việc sử dụng hai bơm không đồng nghĩa với hiệu suất gấp đôi. Tổng lưu lượng thực tế của hai bơm chạy song song còn phụ thuộc vào cách mắc song song, đường đặc tính bơm, tổn thất đường ống, cột áp hệ thống, và điểm làm việc thực tế. Việc tính toán thủy lực sai có thể làm cho lưu lượng tăng không đáng kể trong khi điện năng tiêu thụ lại tăng nhiều.

So sánh máy bơm đôi và máy bơm đơn

Để có cái nhìn tổng quan, dưới đây là bảng so sánh giữa hệ thống bơm đơn và hệ thống bơm đôi:

Kết luận phần so sánh: Nếu quy mô hệ thống nhỏ, nhu cầu nước ổn định và yêu cầu về độ tin cậy không quá khắt khe, bơm đơn có thể là lựa chọn kinh tế hơn. Tuy nhiên, đối với các công trình, nhà máy cần độ tin cậy, lưu lượng thay đổi theo giờ, và vận hành liên tục, máy bơm đôi thường có lợi thế vượt trội về dài hạn.

Hai máy bơm mắc song song có làm lưu lượng tăng gấp đôi không?

Đây là một câu hỏi kỹ thuật rất quan trọng và thường bị hiểu sai. Về mặt lý thuyết, khi hai máy bơm giống hệt nhau chạy song song, khả năng cấp lưu lượng tổng có thể tăng đáng kể so với khi chạy một bơm.

Tuy nhiên: Không nên mặc định Q tổng = Q1 + Q2 trong mọi điều kiện vận hành.

Bởi vì điểm làm việc thực tế của hệ thống bơm thay đổi tùy thuộc vào đường đặc tính của bơm và đặc tính của hệ thống đường ống. Khi hai bơm chạy song song, điểm làm việc mới của hệ thống sẽ nằm trên đường đặc tính tổng hợp của hai bơm.

Nếu cột áp hệ thống cao, điểm làm việc này sẽ nằm ở phần lưu lượng thấp hơn của đường đặc tính, dẫn đến việc lưu lượng tổng Q tổng sẽ nhỏ hơn 2 lần Q1 (lưu lượng khi chạy một bơm). Ngược lại, nếu cột áp hệ thống thấp, Q tổng có thể gần gấp đôi Q1.

Ngoài ra, các yếu tố khác như tổn thất áp suất trong đường ống góp, đường kính ống không phù hợp, và sự tương tác giữa các dòng chảy tại điểm nhập cũng ảnh hưởng đến lưu lượng thực tế. Việc thiết kế đường ống góp không hợp lý có thể làm tăng tổn thất và giảm hiệu suất của cả hệ thống.

→ Đây là một đoạn rất tốt để tạo topical authority, cho thấy sự hiểu biết sâu sắc về kỹ thuật thủy lực.

Máy bơm đôi được sử dụng ở đâu?

Nhờ tính linh hoạt và độ tin cậy cao, máy bơm đôi được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Nhà cao tầng, chung cư: Sử dụng trong các cụm bơm tăng áp để duy trì áp lực nước ổn định cho tất cả các tầng, đặc biệt là các tầng trên cao, đảm bảo cấp nước sinh hoạt 24/7.
