Nắp Chụp Ống 90: Cấu Tạo, Công Dụng Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình thi công và hoàn thiện các hệ thống đường ống cấp thoát nước, việc bảo vệ lòng ống và cô lập các đầu chờ là một công đoạn kỹ thuật bắt buộc. Một trong những loại phụ kiện tuy nhỏ nhưng đóng vai trò cốt lõi trong khâu này chính là nắp chụp ống 90. Việc hiểu và ứng dụng đúng phụ kiện này giúp hệ thống vận hành an toàn, ngăn ngừa tối đa các sự cố rò rỉ hay tắc nghẽn, đồng thời tối ưu hóa chi phí bảo trì dài hạn cho công trình.

Vì sao hệ thống đường ống cần sử dụng nắp chụp ống 90?

Khi triển khai một mạng lưới đường ống công nghiệp hay dân dụng, không phải lúc nào dòng lưu chất cũng được luân chuyển thông suốt ngay từ đầu. Chúng ta thường xuyên gặp phải các kịch bản kỹ thuật cần đóng kín đầu cuối:

• Các đầu ống chờ phát triển tuyến: Nhiều nhánh ống được lắp đặt sẵn nhằm phục vụ cho việc mở rộng công trình, nâng cấp thiết bị hoặc kết nối thêm thiết bị ngoại vi trong tương lai.

• Điểm kết thúc của một trục phân phối: Tại các điểm cuối cùng của mạng lưới, đường ống cần được chặn cố định để tạo áp lực thủy tĩnh ổn định, giúp lưu chất phân phối đều đến các nhánh trước đó.

• Bịt tạm thời để sửa chữa, thử áp: Trong quá trình nghiệm thu công trình, kỹ sư cần đóng chặn các đầu ống để tiến hành bơm nước thử áp lực tĩnh nhằm phát hiện các điểm rò rỉ.

Nếu tại các vị trí này chúng ta không sử dụng đầu bịt ống 90 chuyên dụng mà thay thế bằng các biện pháp thủ công như quấn băng keo, nhét giẻ hay bịt gỗ, hệ thống sẽ đối mặt với những hệ quả rất nghiêm trọng. Áp lực dòng chảy thủy động khi thay đổi đột ngột (hiện tượng búa nước) có thể dễ dàng thổi bay các miếng bịt thô sơ này, gây ngập úng toàn bộ công trường.

Hơn nữa, rác thải, đất cát hoặc dị vật từ môi trường bên ngoài rất dễ lọt vào lòng ống, dẫn đến tình trạng tắc nghẽn nghiêm trọng khi đưa hệ thống vào vận hành chính thức. Vì vậy, chiếc nắp chụp ống 90 chính là dải bảo hiểm kỹ thuật đơn giản nhưng không thể thay thế.

Nắp chụp ống 90 là gì?

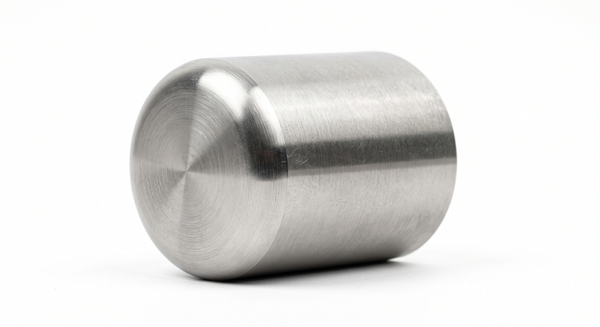

Định nghĩa kỹ thuật: Nắp chụp ống 90 (hay còn gọi là nắp bịt ống 90, đầu bịt phi 90) là loại phụ kiện đường ống có dạng hình chén hoặc chiếc mũ tròn, được thiết kế để lắp chụp vào phần đầu cuối của đường ống có đường kính định danh hoặc đường kính ngoài thực tế là 90mm, nhằm đóng kín hoàn toàn dòng chảy và cách ly lòng ống với môi trường bên ngoài.

Về mặt cấu tạo, phụ kiện ống 90 này có thiết kế tối giản nhưng mang tính tối ưu hình học cao, bao gồm hai phần chính:

• Thân nắp (Vòm chặn lực): Mặt đáy của nắp được đúc dạng vòm phẳng hoặc cong nhẹ để phân phối đều lực ép thủy tĩnh từ lưu chất bên trong, giảm thiểu hiện tượng tập trung ứng suất gây nứt vỡ.

• Thành kết nối: Phần rìa hình trụ có độ dày tiêu chuẩn, là nơi tiếp xúc trực tiếp để thực hiện liên kết ren, dán keo hoặc hàn nhiệt với thành ống chính.

Nhờ cấu trúc nguyên khối và đồng nhất, phụ kiện này đảm nhận đồng thời ba chức năng cốt lõi: ngăn ngừa rò rỉ tuyệt đối, bảo vệ lòng ống sạch sẽ và duy trì áp suất làm việc ổn định cho toàn công trình.

Nguyên lý hoạt động và các vật liệu sản xuất phổ biến

Cơ chế vận hành của nắp chụp dựa trên nguyên lý tạo vách ngăn vật lý kín khít. Khi được gắn chặt vào đầu ống thông qua các bước ren, keo dán hóa học hoặc các mối hàn nóng chảy phân tử, nắp chụp tạo nên một vách chặn có độ bền cơ học tương đương hoặc cao hơn thành ống chính. Mọi áp lực đẩy của dòng chất lỏng hoặc chất khí khi đi đến điểm cuối này sẽ bị chặn lại hoàn toàn và phân tán đều lên thân nắp.

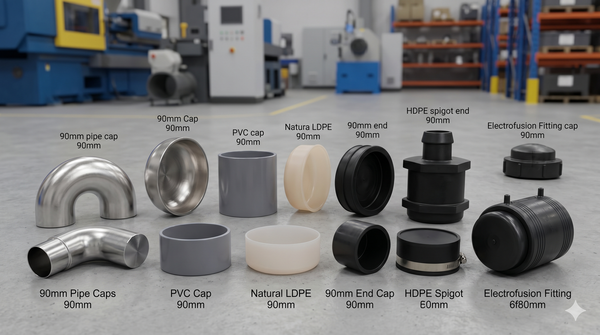

Để đáp ứng các yêu cầu khắt khe của từng phân khúc công trình, đầu bịt phi 90 được chế tạo từ bốn nhóm vật liệu cơ bản sau:

1. Nhựa PVC / uPVC / cPVC

• Đặc điểm: Bề mặt nhẵn mịn, trọng lượng nhẹ, liên kết rất nhanh bằng keo dán PVC chuyên dụng.

• Ứng dụng: Hệ thống thoát nước mưa, nước thải hộ gia đình, đường ống thông hơi.

2. Nhựa HDPE / PPR

• Đặc điểm: Tính dẻo dai cao, chịu được va đập mạnh, liên kết với ống bằng phương pháp hàn nhiệt nung chảy tạo khối đồng nhất.

• Ứng dụng: Trục cấp nước sạch áp lực cao, đường ống chôn ngầm chống sụt lún, hệ thống dẫn nước nóng.

3. Thép carbon / Thép mạ kẽm

• Đặc điểm: Chịu được áp lực thủy tĩnh siêu cao, chống biến dạng cơ học tốt dưới tác động ngoại lực.

• Ứng dụng: Hệ thống phòng cháy chữa cháy (PCCC), đường ống dẫn khí nén công nghiệp nặng.

4. Inox (Stainless Steel 304 / 316)

• Đặc điểm: Kháng ăn mòn hóa học tuyệt hảo, chịu nhiệt độ cao, đảm bảo các tiêu chuẩn an toàn vi sinh.

• Ứng dụng: Nhà máy hóa chất, dây chuyền sản xuất thực phẩm, dược phẩm, xử lý nước RO.

Các kiểu kết nối của nắp chụp ống 90 hiện nay

Tùy thuộc vào vật liệu của đường ống chính và biện pháp thi công tại hiện trường, người thợ sẽ lựa chọn kiểu kết nối phù hợp để thực hiện lắp đặt nắp bịt ống 90:

Kết nối nối ren (Threaded)

Nắp chụp được tiện các bước ren trong tiêu chuẩn (NPT hoặc BSPT) để vặn trực tiếp vào đầu ống đã được tiện ren ngoài.

• Ưu điểm: Tháo lắp cực kỳ linh hoạt bằng dụng cụ cầm tay cơ bản, có thể tái sử dụng nhiều lần khi cần mở rộng đường ống.

Kết nối dán keo / Hàn nung chảy (Socket / Butt Fusion)

Áp dụng cho các dòng nắp nhựa. Người ta dùng keo hóa học (đối với uPVC) hoặc máy hàn gia nhiệt (đối với PPR/HDPE) để làm nóng chảy bề mặt tiếp xúc, sau đó ép chặt hai phụ kiện vào nhau.

• Ưu điểm: Khả năng làm kín đạt mức tuyệt đối, mối nối biến thành một khối polyme đồng nhất, chịu áp lực rất tốt và không bao giờ bị tuột.

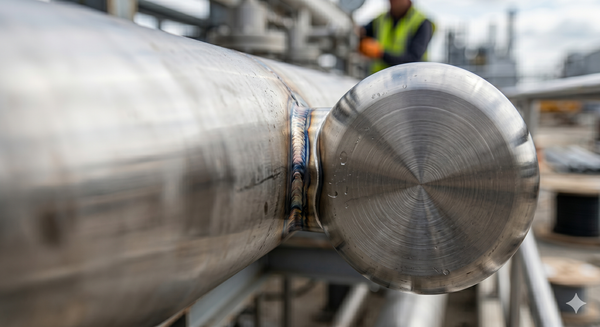

Kết nối hàn đối đầu áp lực (Butt Weld)

Áp dụng cho dòng nắp thép hoặc inox công nghiệp. Kỹ sư sử dụng dòng hàn hồ quang hoặc TIG/MIG để hàn vát mép nắp chụp vào đầu ống chính.

• Ưu điểm: Mối liên kết siêu bền, chịu được áp suất cực lớn và nhiệt độ khắc nghiệt của các dòng lưu chất công nghiệp nặng.



Thông số kỹ thuật cần quan tâm khi chọn nắp chụp ống 90

Việc mua sai quy cách phụ kiện là lỗi phổ biến gây lãng phí thời gian và ngân sách. Khi đặt hàng nắp chụp ống 90, bạn cần kiểm tra chính xác các thông số kỹ thuật sau:

• Đường kính thực tế (OD): Bạn cần phân biệt rõ giữa đường kính định danh (DN80) và đường kính ngoài thực tế của ống (90mm) để tránh chọn nhầm size.

• Cấp áp lực làm việc: Đối với nắp nhựa cần chú ý chỉ số PN (PN6, PN10, PN16); đối với nắp thép/inox cần kiểm tra Pressure Class (Class 150, Class 300) hoặc độ dày Sch (Sch20, Sch40).

• Độ dày thành nắp (Thickness): Thành nắp chụp phải có độ dày tương đương hoặc lớn hơn độ dày của ống chính để đảm bảo tính đồng bộ chịu lực.

Cảnh báo từ chuyên gia: Nếu bạn sử dụng một chiếc nắp chụp có cấp áp lực PN6 (thành nhựa mỏng) lắp vào trục ống đẩy của máy bơm nước tăng áp có áp suất vận hành lên tới 10 Bar (đòi hỏi phụ kiện PN16), phần đáy nắp chụp sẽ bị biến dạng phồng căng và nhanh chóng bục nổ dưới tác động của hiện tượng áp lực xung kích, gây ngập lụt và hư hại toàn bộ thiết bị xung quanh.

So sánh nắp chụp ống với mặt bích mù (Blind Flange)

Trong dải kích thước phi 90, để chặn cuối đường ống, các kỹ sư thường cân nhắc giữa nắp chụp và mặt bích mù. Dưới đây là bảng so sánh giúp bạn tối ưu hóa lựa chọn:

Khi nào nên ưu tiên chọn nắp chụp ống 90?

Bạn nên ưu tiên sử dụng nắp chụp khi hệ thống đi âm tường, đi trong hộp kỹ thuật chật hẹp hoặc tại các điểm chặn cuối cố định của các nhánh ống dân dụng để tối ưu hóa không gian và tiết kiệm chi phí vật tư. Mặt bích mù sẽ là lựa chọn bắt buộc tại các trục ống chính công nghiệp lớn, nơi cần tháo mở định kỳ để súc rửa lòng ống.

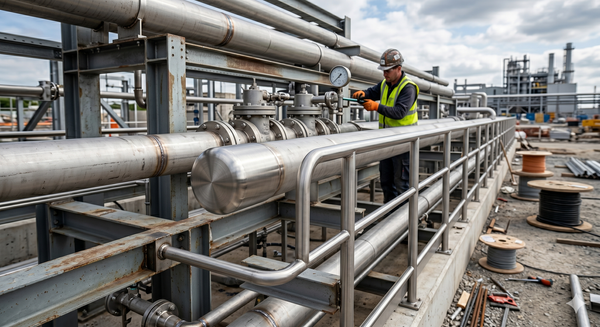

Ứng dụng thực tế của nắp chụp ống 90 trong các công trình

Sở hữu kích thước tầm trung thông dụng, phụ kiện ống 90 này xuất hiện dày đặc trong nhiều hạng mục công trình khác nhau:

• Hệ thống thoát nước trục đứng tòa nhà: Dùng để bịt các đầu ống chờ thông hơi trên tầng mái hoặc đầu ống chờ xả rác, chờ đấu nối thiết bị vệ sinh.

• Mạng lưới cấp nước sạch đô thị: Dùng làm nắp chặn cuối công trình của các trục ống cấp nước phân khu trước khi mở rộng giai đoạn hai.

• Hệ thống tưới tiêu nông nghiệp: Bịt các đầu ống dẫn nước chính phi 90 trong các trang trại thủy lợi, giúp duy trì áp lực đẩy đồng đều cho các vòi phun mưa, phun sương ở nhánh phụ.

• Đường ống công nghiệp nhẹ: Lắp đặt trong hệ thống gom khí thải, ống thông gió nhà xưởng hoặc đường ống dẫn lưu chất trong các nhà máy sản xuất bao bì, dệt nhuộm.

Những sai lầm thường gặp khi sử dụng nắp chụp ống và hệ quả

Quá trình lắp đặt tuy không quá phức tạp nhưng nếu người thợ chủ quan, hệ thống rất dễ phát sinh lỗi kỹ thuật nghiêm trọng:

1. Dùng sai loại keo dán hoặc thiếu lượng keo: Khi lắp nắp chụp nhựa uPVC, việc bôi keo quá mỏng hoặc lắp ráp khi bề mặt còn ướt nước sẽ khiến mối nối bị "hàn lạnh", dính không đều và gây rò rỉ khi chịu áp lực nước.

2. Siết quá lực đối với nắp chụp ren: Sử dụng mỏ lết lực lớn siết quá chặt nắp chụp ren nhựa làm nứt toác chân ren, khiến lưu chất rò rỉ âm thầm bên trong tường.

3. Không làm sạch bề mặt tiếp xúc trước khi liên kết: Để dính bùn đất, dầu mỡ hoặc ba-vớ mạt cắt ở đầu ống. Lớp tạp chất này ngăn cản sự hòa tan của keo dán hoặc làm rỗ mối hàn nhiệt, tạo ra dải nứt chân chim phá hủy liên kết.

Hệ quả của những sai lầm trên luôn là tình trạng rò rỉ lưu chất, làm sụt giảm áp suất vận hành toàn tuyến, gây ẩm mốc công trình công cộng và tiêu tốn một khoản chi phí khắc phục, đục tường sửa chữa rất lớn của chủ đầu tư.

Hướng dẫn chọn nắp chụp ống 90 đúng kỹ thuật

Để đảm bảo mua đúng phụ kiện đạt chuẩn chất lượng cho dự án, bạn có thể áp dụng quy trình kiểm tra nhanh theo checklist 5 bước sau:

• Bước 1: Xác định chính xác vật liệu ống chính: Ống chính dùng vật liệu gì (uPVC, HDPE, PPR hay Thép) thì bắt buộc chọn nắp bịt ống 90 cùng mác vật liệu đó để đồng bộ hóa phương pháp thi công.

• Bước 2: Kiểm tra áp suất đỉnh của lòng ống: Tra cứu thông số áp lực vận hành của hệ thống (bao gồm cả áp suất xung kích lúc khởi động bơm) để chọn cấp PN hoặc độ dày thành nắp phù hợp.

• Bước 3: Xác định tính chất lưu chất di chuyển bên trong: Nếu lưu chất có nhiệt độ cao hoặc chứa hóa chất ăn mòn, bắt buộc phải chọn dòng nắp chụp bằng inox 304/316 hoặc nhựa cPVC chịu nhiệt.

• Bước 4: Đối chiếu tiêu chuẩn sản xuất: Đảm bảo sản phẩm đạt các chứng chỉ đo lường uy tín (như ISO 4427, TCVN, DIN hoặc ASTM) để các kích thước hình học đạt độ dung sai chuẩn xác, không bị rơ lỏng khi luồn ống.

• Bước 5: Lựa chọn đơn vị phân phối có uy tín: Mua hàng tại các đại lý chính hãng để đảm bảo nguồn gốc nguyên liệu nguyên sinh, tránh mua phải hàng nhựa tái chế giòn gãy.

Lưu ý khi lắp đặt và bảo quản nắp chụp ống 90 ngoài công trường

• Vát mép đầu ống trước khi luồn: Dùng dũa hoặc dụng cụ chuyên dụng gọt nhẹ mép ngoài của đầu ống uPVC trước khi dán keo để nắp chụp trượt vào dễ dàng, không làm cạo sạch lớp keo dán ở thành trong phụ kiện.

• Giữ cố định mối nối sau khi liên kết: Sau khi dán keo hoặc hàn nhiệt, cần giữ chặt nắp chụp và ống cố định trong khoảng 20 - 30 giây để mối liên kết ổn định cơ học, tránh hiện tượng nắp bị đẩy ngược ra ngoài do độ đàn hồi của nhựa.

• Bảo quản kho bãi đúng cách: Đối với nắp chụp nhựa chưa sử dụng, cần lưu kho nơi thoáng mát, tránh quăng quật mạnh làm nứt vỡ gờ chặn và tránh ánh nắng mặt trời gắt chiếu trực tiếp dài ngày làm lão hóa, bạc màu vật liệu.

Câu hỏi thường gặp về nắp chụp ống 90 (FAQ)

Nắp chụp ống 90 và nút bịt ống có khác nhau không?

Thực tế kỹ thuật phân biệt: Nắp chụp (Cap) có đường kính trong lớn để bao bọc, chụp ra bên ngoài đầu ống; trong khi nút bịt (Plug) thường có ren ngoài hoặc thiết kế nhỏ hơn để nhét vào bên trong lòng ống hoặc lòng của một phụ kiện khác.

Có thể sử dụng nắp chụp ống nhựa uPVC cho đường ống dẫn nước nóng không?

Không. Nhựa uPVC thông thường chỉ chịu được nhiệt độ lưu chất tối đa khoảng 45°C. Nếu chạy nước nóng, thành nhựa sẽ bị mềm hóa, biến dạng và bục vỡ dưới áp lực. Trong trường hợp này, bạn bắt buộc phải dùng nắp chụp bằng nhựa PPR chịu nhiệt hoặc vật liệu inox.

Làm thế nào để kiểm tra độ kín của nắp chụp sau khi lắp đặt?

Sau khi mối liên kết dán keo hoặc hàn nhiệt đã khô hoàn toàn (tối thiểu sau 2 tiếng), bạn tiến hành cô lập phân đoạn ống, bơm đầy nước vào hệ thống và nâng áp suất thử nghiệm bằng bơm tăng áp tĩnh, duy trì trong vòng 15 - 30 phút để quan sát xem có hiện tượng rỉ nước ở chân phụ kiện hay không.

Nắp chụp ống bằng thép mạ kẽm có bị hoen rỉ khi chôn ngầm không?

Lớp mạ kẽm nhúng nóng cung cấp khả năng bảo vệ điện hóa rất tốt trước độ ẩm của đất. Tuy nhiên, nếu chôn ngầm trong môi trường đất nhiễm phèn, nhiễm mặn hoặc có độ axit cao, lớp kẽm sẽ nhanh chóng bị ăn mòn. Đối với môi trường đất khắc nghiệt, bạn nên bọc thêm một lớp băng quấn chống ăn mòn chuyên dụng bên ngoài nắp thép hoặc chuyển sang dùng nắp nhựa HDPE.

Kết luận

Chiếc nắp chụp ống 90 tuy có thiết kế cấu tạo đơn giản và chi phí đầu tư nhỏ, nhưng lại là cấu kiện đóng vai trò chốt chặn an toàn kỹ thuật cho toàn bộ công trình đường ống. Việc thấu hiểu các mác vật liệu, kiểm tra chính xác thông số áp lực và thực hiện quy trình lắp đặt chuẩn hóa là chìa khóa giúp các nhà thầu tối ưu hóa công năng mạng lưới, loại bỏ triệt để nguy cơ rò rỉ lưu chất và nâng cao tuổi thọ vận hành bền bỉ cho toàn bộ hệ thống.
