Giải Pháp Nối Mặt Bích HDPE: Tối Ưu Hiệu Quả Cho Hệ Thống Đường Ống Công Nghiệp

Vì sao nối mặt bích HDPE được sử dụng phổ biến trong hệ thống đường ống?

Trong các hệ thống piping hiện đại, việc duy trì tính vận hành liên tục là bài toán cốt lõi của các kỹ sư. Hãy tưởng tượng một hệ thống cấp nước đô thị hoặc nhà máy hóa chất cần tháo lắp bảo trì định kỳ, hoặc khi đường ống HDPE cần kết nối với van, máy bơm và các thiết bị kim loại khác. Nếu sử dụng phương pháp hàn cố định, việc cắt và nối lại ống mỗi lần bảo dưỡng sẽ gây lãng phí thời gian, chi phí và làm gián đoạn sản xuất.

Hơn thế nữa, các vấn đề như rò rỉ tại điểm nối do giãn nở nhiệt, sai lệch tiêu chuẩn mặt bích, hay sự không đồng nhất giữa nhựa và kim loại luôn là mối nguy hại thường trực. Đó là lý do vì sao phương pháp nối mặt bích hdpe trở thành giải pháp cứu cánh. Việc ứng dụng mặt bích hdpe không chỉ giải quyết triệt để bài toán kết nối hỗn hợp vật liệu mà còn mang lại sự linh hoạt tối đa cho công tác bảo trì. Hãy cùng đi sâu vào kỹ thuật kết nối flange hdpe để hiểu rõ cơ chế và cách tối ưu hóa giải pháp này cho công trình của bạn.

Nối mặt bích HDPE là gì?

Định nghĩa ngắn: Nối mặt bích HDPE là phương pháp kết nối đường ống HDPE bằng bộ mặt bích, bu lông và gioăng nhằm tạo liên kết chắc chắn, dễ tháo lắp và chống rò rỉ trong hệ thống piping.

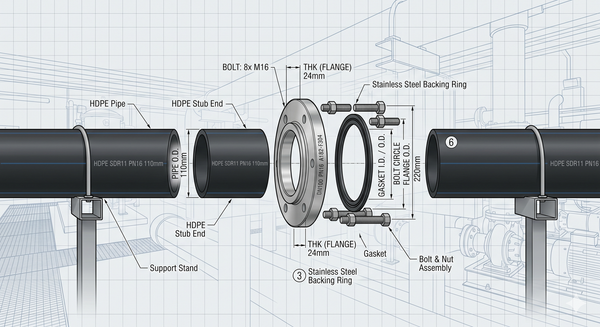

Để cấu thành một mối nối hoàn chỉnh, phương pháp này sử dụng tổ hợp các phụ kiện hdpe và cơ khí bao gồm:

• Stub end hdpe (đầu nối bích nhựa): Được hàn nhiệt trực tiếp vào đầu ống HDPE bằng phương pháp hàn đối đầu (butt fusion) hoặc hàn điện trở (electrofusion).

• Backing ring (vòng đệm bích/mặt bích thép hoặc inox): Vòng kim loại lồng phía sau stub end để chịu lực ép từ bu lông.

• Gioăng mặt bích (Gasket): Thường bằng cao dung cao su EPDM hoặc NBR, đặt ở giữa hai bề mặt tiếp xúc để làm kín.

• Bu lông, đai ốc và vòng đệm: Hệ thống liên kết cơ khí siết chặt toàn bộ kết cấu.

Nguyên lý hoạt động của hệ thống này dựa trên việc ép chặt hai mặt bích nhựa (hoặc một mặt bích nhựa và một mặt bích kim loại của van/thiết bị) thông qua lực siết bu lông. Khi lực cơ học truyền qua backing ring truyền đều lên đầu stub end, gioăng mặt bích sẽ biến dạng đàn hồi, điền đầy vào các khoảng hở tự nhiên để tạo độ kín khít tuyệt đối cho mối nối ống hdpe.

Nguyên lý kết nối và khả năng chịu áp lực của mặt bích HDPE

Cơ chế làm kín của mối liên kết bích phụ thuộc vào ba yếu tố: lực ép từ bu lông, độ đàn hồi của gioăng và độ phẳng, đồng đều của bề mặt flange tiếp xúc. Khi các kỹ sư thiết kế hệ thống hdpe industrial piping, việc tính toán lực siết là bắt buộc.

Tại sao cần phải siết bu lông đều lực theo sơ đồ quy định? Bản chất của nhựa HDPE là có độ đàn hồi và chịu biến dạng dẻo. Nếu siết lệch lực, một bên mặt bích sẽ bị quá tải, gây vênh bề mặt và làm cho flange connection bị lệch tâm. Một kết nối lệch tâm sẽ phân bổ lực ép lên gioăng không đều, tạo ra các khe hở vi mô dẫn đến hiện tượng rò rỉ dưới áp lực dòng lưu chất.

Đặc biệt, do đặc tính cơ lý của nhựa mềm hơn kim loại, nhựa HDPE không thể trực tiếp chịu lực ép cục bộ lớn từ đầu bu lông. Do đó, hệ thống luôn cần đến backing ring hdpe bằng kim loại (thép cacbon mạ kẽm hoặc inox). Vòng bích kim loại đóng vai trò như một bộ khung phân phối đều ứng suất cơ học lên toàn bộ chu vi của stub end, ngăn chặn hiện tượng nứt vỡ hoặc biến dạng quá mức của đầu bích nhựa khi chịu áp lực cao.

Các loại nối mặt bích HDPE phổ biến hiện nay

Trong kỹ thuật lắp đặt phụ kiện piping hdpe, tùy thuộc vào không gian, ngân sách và yêu cầu áp suất mà kỹ sư sẽ lựa chọn một trong bốn phương thức kết nối sau:

1. Stub End + Backing Ring (Mặt bích tự do)

Đây là phương pháp phổ biến nhất trong công nghiệp. Đầu stub end được hàn chết vào ống, còn vòng bích kim loại tự do xoay quanh trục ống. Giải pháp này cực kỳ dễ tháo lắp và căn chỉnh tâm lỗ bu lông (bolt hole flange) trong không gian hẹp.

2. HDPE Flange Adapter

Loại phụ kiện đúc liền khối bao gồm cả phần cổ bích và phần ống nối dài. Thường được sử dụng trong các module chế tạo sẵn hoặc khi cần chuyển đổi nhanh từ ống nhựa sang các hệ thống van cơ khí tiêu chuẩn.

3. Loose Flange Connection (Bích lỏng)

Tương tự như tổ hợp stub end nhưng phần bích kim loại có cấu tạo đặc biệt giúp giảm tải trọng tĩnh lên đầu ống. Phù hợp cho các vị trí có độ rung chấn nhẹ hoặc đường ống đặt trên giá đỡ.

4. Fixed Flange Connection (Bích cố định)

Toàn bộ mặt bích bằng nhựa được đúc liền với ống và bắt bu lông trực tiếp. Loại này có độ ổn định kết cấu rất cao nhưng nhược điểm lớn là không thể xoay góc để chỉnh lỗ bu lông, đòi hỏi độ chính xác tuyệt đối khi thi công hàn nhiệt.

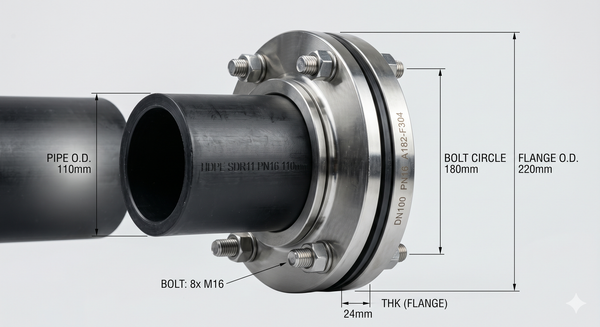

Thông số kỹ thuật quan trọng khi nối mặt bích HDPE

Khi lựa chọn thiết bị cho hệ thống, việc đọc hiểu và đồng bộ các thông số kỹ thuật là yếu tố quyết định để tránh lãng phí và sai sót hệ thống. Các thông số cốt lõi bao gồm:

• DN (Nominal Diameter): Đường kính danh nghĩa của ống và phụ kiện.

• PN (Nominal Pressure): Áp suất danh nghĩa mà mặt bích có thể chịu được ở nhiệt độ tiêu chuẩn (ví dụ: PN10 PN16).

• SDR (Standard Dimension Ratio): Tỷ lệ giữa đường kính ngoài và độ dày thành ống. SDR ảnh hưởng trực tiếp đến độ dày và đường kính trong (bore) của stub end để đảm bảo không bị thắt hẹp dòng chảy.

• Bolt hole: Số lượng và đường kính lỗ xỏ bu lông trên mặt bích.

• Flange standard: Tiêu chuẩn thiết kế hình học của mặt bích.

Hiện nay, các tiêu chuẩn mặt bích phổ biến thế giới bao gồm flange DIN (tiêu chuẩn Đức/Châu Âu), flange ANSI (tiêu chuẩn Mỹ), và JIS (tiêu chuẩn Nhật Bản).

Sự khác biệt lớn nhất giữa các cấp áp suất, ví dụ PN16 và PN10, không chỉ nằm ở khả năng chịu lực mà còn ở kích thước hình học. Một mặt bích PN16 thường có độ dày bích lớn hơn, số lượng bolt hole flange nhiều hơn hoặc đường kính vòng tâm lỗ bu lông lớn hơn so với PN10, dù có cùng chỉ số DN. Do đó, việc đồng bộ tiêu chuẩn flange là bắt buộc; bạn không thể kết nối một stub end có backing ring tiêu chuẩn ANSI với một chiếc van sản xuất theo tiêu chuẩn DIN vì các lỗ bu lông sẽ hoàn toàn lệch nhau, dẫn đến không thể xỏ bu lông hoặc gây phá hủy kết cấu mối nối.

So sánh nối mặt bích HDPE và hàn nhiệt HDPE

Để tối ưu chi phí và kỹ thuật vận hành, các kỹ sư thường phải cân nhắc giữa hai phương pháp kết nối đường ống phổ biến nhất:

Khi nào nên dùng mặt bích (Flange)?

Mặt bích là lựa chọn bắt buộc tại các vị trí giao cắt công nghệ: kết nối ống vào họng hút/xả của máy bơm, lắp đặt van chặn, van một chiều, thiết bị đo lưu lượng, hoặc tại các phân đoạn ống đi xuyên tường hầm cần tháo dỡ để vệ sinh định kỳ.

Khi nào nên dùng hàn nhiệt?

Hàn nhiệt [chèn link: hướng dẫn hàn nhiệt hdpe] là giải pháp tối ưu cho các tuyến ống chạy dài liên tục, đi ngầm dưới lòng đất hoặc đi trên cầu ống dài nơi không có nhu cầu tháo dỡ. Mối hàn nhiệt biến hai đoạn ống thành một thể đồng nhất, triệt tiêu hoàn toàn rủi ro rò rỉ do lão hóa vật liệu đệm.

Sai lầm nghiêm trọng của nhiều đơn vị thi công là lạm dụng việc hàn chết ở những vị trí cần bảo dưỡng, hoặc ngược lại, dùng quá nhiều mối nối bích ở hệ thống chôn ngầm dưới đất, nơi mà độ rung động của nền đất có thể làm lỏng bu lông theo thời gian và gây rò rỉ khó kiểm soát.

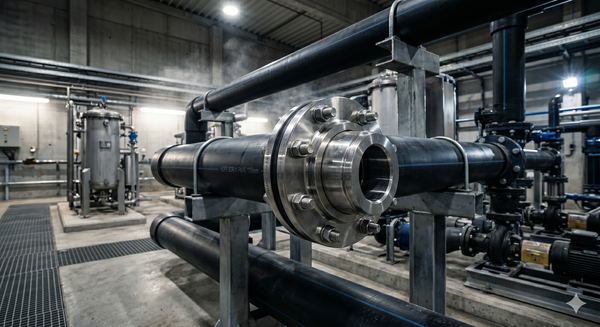

Nối mặt bích HDPE được ứng dụng ở đâu?

Nhờ sự kết hợp giữa tính bền bỉ của vật liệu nhựa và sự linh hoạt của kết cấu cơ khí, mặt bích nhựa hdpe có mặt trong hầu hết các hạ tầng kỹ thuật:

1. Hệ thống cấp nước hdpe: Đường ống dẫn nước sạch đô thị, trục ống chính trong các tòa nhà cao tầng nơi áp lực lớn và đòi hỏi cách ly phân đoạn khi có sự cố.

2. Nhà máy xử lý nước thải: Kết nối các bồn chứa, bể phản ứng với hệ thống máy bơm bùn, máy thổi khí. Nhựa HDPE có khả năng kháng hóa chất tốt, chống lại sự ăn mòn của H2S và các hợp chất hữu cơ.

3. Hệ thống PCCC: Các đường ống dẫn nước đầu nguồn, phòng bơm chữa cháy công nghiệp yêu cầu tính chịu áp cao ổn định và độ tin cậy tuyệt đối.

4. Công nghiệp hóa chất và khai khoáng: Vận chuyển dung dịch axit nhẹ, kiềm, nước xả bần. Tại đây, flange inox kết hợp với stub end HDPE giúp bảo vệ hệ thống khỏi sự ăn mòn điện hóa cực kỳ hiệu quả.

5. Hệ thống tưới tiêu nông nghiệp công nghệ cao: Các trạm điều phối nước tự động, nơi thường xuyên phải thay đổi cấu trúc đường ống theo mùa vụ.

Những sai lầm thường gặp khi lắp nối mặt bích HDPE

Trong thực tế thi công, rất nhiều dự án gặp sự cố rò rỉ ngay khi thử áp (hydrotest) do thợ lắp đặt mắc phải các lỗi cơ bản sau:

• Sai lầm 1: Siết bu lông lệch lực. Thợ thi công siết chặt vòng vo từng bu lông một thay vì siết đối xứng. Điều này làm cho mặt bích hdpe bị vênh, gioăng cao su bị dập cục bộ ở một bên và lỏng ở bên đối diện.

• Sai lầm 2: Dùng sai gioăng mặt bích. Sử dụng gioăng quá mỏng, gioăng chịu hóa chất kém cho đường ống hóa chất, hoặc kích thước gioăng không tràn đều bề mặt của raised face (mặt bích có gờ).

• Sai lầm 3: Sai lệch tiêu chuẩn bích. Cố tình ép các bu lông vào lỗ khi backing ring tiêu chuẩn DIN bị lệch vài milimet so với van tiêu chuẩn ANSI, gây ứng suất uốn làm nứt vỡ cổ stub end.

• Sai lầm 4: Không kiểm tra độ đồng tâm (Alignment). Hai đầu ống bị lệch trục quá lớn nhưng dùng lực kéo của bu lông để ép chúng lại với nhau. Khi hệ thống vận hành, ứng suất kéo này cộng với áp lực nước sẽ nhanh chóng giật đứt mối hàn bích.

• Sai lầm 5: Sử dụng backing ring kém chất lượng. Dùng vòng thép quá mỏng hoặc mạ kẽm kém chất lượng. Dưới lực siết lớn, vòng thép bị uốn cong, không thể tạo ra đủ lực ép cần thiết lên stub end.

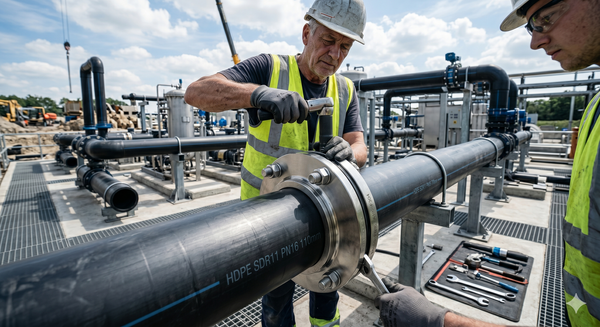

Checklist lắp đặt nối mặt bích HDPE đúng kỹ thuật

Để đảm bảo mối nối đạt độ kín khít 100% và vận hành bền bỉ trên 50 năm, hãy áp dụng nghiêm ngặt quy trình kỹ thuật sau:

Quy trình siết bu lông theo hình sao (Star Pattern)

Không bao giờ siết các bu lông liền kề nhau liên tiếp. Hãy đánh số bu lông và siết theo cặp đối diện (1-3, 2-4 với bích 4 lỗ; hoặc theo sơ đồ chữ thập chéo với bích nhiều lỗ hơn). Chia quá trình siết làm 3 giai đoạn lực: Giai đoạn 1 siết tay hoặc 30% lực, Giai đoạn 2 tăng lên 60% lực, Giai đoạn 3 siết đủ 100% lực torque quy định bằng cờ lê lực (torque wrench).

Hướng dẫn chọn Gasket (Gioăng) phù hợp

• Đối với nước sạch thông thường: Dùng gioăng cao su EPDM độ dày tiêu chuẩn 3mm - 5mm.

• Đối với nước thải hoặc hóa chất: Dùng gioăng NBR, Viton hoặc gioăng PTFE để tránh bị lưu hóa, mủn rữa.

• Đảm bảo bề mặt gioăng sạch sẽ, không dính cát, bụi bẩn trước khi đặt vào giữa hai mặt bích.

Checklist kiểm tra trước và sau khi lắp đặt:

• Kiểm tra sự đồng bộ tiêu chuẩn (DIN, ANSI, JIS) giữa các mặt bích kết nối.

•  Vệ sinh sạch sẽ bề mặt tiếp xúc của stub end và gioăng.

• Kiểm tra độ đồng tâm: Khoảng cách giữa hai mặt bích phải đều nhau xung quanh chu vi trước khi siết.

• Đảm bảo các bu lông được bôi trơn nhẹ để lực siết hiển thị chính xác trên cờ lê lực.

• Thực hiện thử áp hệ thống theo tiêu chuẩn (thường bằng 1.5 lần áp suất làm việc) và kiểm tra rò rỉ bằng dung dịch xà phòng tại các mối nối bích.

Câu hỏi thường gặp về nối mặt bích HDPE (FAQ)

Nối mặt bích HDPE có chịu áp lực cao không?

Có. Hệ thống kết nối đường ống hdpe bằng mặt bích hoàn toàn chịu được áp lực cao ổn định lên tới PN16 hoặc PN20, với điều kiện bạn phải chọn đúng cấp áp suất của stub end, độ dày của thành ống (SDR), sử dụng backing ring kim loại đủ độ cứng và siết bu lông đúng kỹ thuật.

Khi nào nên dùng nối mặt bích thay vì hàn nhiệt?

Bạn nên ưu tiên dùng nối mặt bích khi vị trí đó cần tháo lắp để bảo trì thiết bị (van, bơm), khi cần kết nối chuyển đổi giữa ống HDPE với đường ống/thiết bị bằng kim loại (như bích inox, bích thép), hoặc tại các khu vực không gian chật hẹp không thể đưa máy hàn nhiệt đối đầu vào thi công.

Mặt bích HDPE có dùng chung với flange inox được không?

Được. Bạn hoàn toàn có thể kết nối đầu stub end HDPE (có lồng backing ring thép/inox) chung với một mặt bích inox [chèn link: danh mục flange inox] của hệ thống khác, miễn là chúng có cùng tiêu chuẩn kích thước (ví dụ cùng hệ DIN hoặc cùng hệ ANSI) và khớp cấu hình lỗ bu lông (bolt hole flange).

Vì sao mối nối mặt bích bị rò rỉ sau một thời gian vận hành?

Nguyên nhân chủ yếu do hiện tượng mỏi hoặc giãn cơ học của bu lông dưới tác động của rung động dòng chảy, siết lệch lực ban đầu khiến gioăng bị biến dạng không đều, hoặc do gioăng cao su bị lão hóa do thời tiết và lưu chất ăn mòn. Việc không sử dụng vòng đệm phẳng (washer) dưới đai ốc cũng làm giảm khả năng duy trì lực siết của bu lông.

Chỉ số PN10 và PN16 khác nhau như thế nào trong kết nối bích?

PN16 biểu thị áp suất làm việc tối đa là 16 bar, có khả năng chịu lực cao hơn PN10 (10 bar). Về mặt cơ khí, cấu trúc hình học của mặt bích PN16 thường dày hơn và có cấu hình lỗ bu lông khác với PN10 (tùy thuộc vào kích thước đường kính DN), do đó chúng không thể lắp lẫn trực tiếp với nhau nếu không có bộ chuyển đổi.

Lắp đặt nối mặt bích HDPE đúng kỹ thuật giúp hệ thống bền và kín hơn

Tóm lại, phương pháp nối mặt bích hdpe là mắt xích công nghệ không thể thiếu để kiến tạo một hệ thống đường ống công nghiệp linh hoạt, an toàn và bền bỉ. Bằng việc tuân thủ đúng từ khâu lựa chọn đồng bộ tiêu chuẩn bích, chọn đúng chủng loại gioăng đệm cho đến kỹ thuật siết bu lông hình sao, bạn sẽ triệt tiêu hoàn toàn rủi ro rò rỉ, bảo vệ an toàn cho toàn bộ công trình và tối ưu hóa chi phí vận hành, bảo dưỡng định kỳ. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Nối Mặt Bích HDPE
