Ống Cút Là Gì? Phân Loại, Kích Thước Và Cách Chọn
Ống cút dùng để làm gì trong hệ thống đường ống?
Khi thi công hoặc lắp đặt hệ thống đường ống, thực tế cho thấy đường ống hiếm khi chỉ chạy theo một đường thẳng duy nhất. Trong quá trình định tuyến, hệ thống thường phải đối mặt với các tình huống cần thay đổi hướng đi hoặc kết nối kỹ thuật phức tạp như:
Đổi hướng dòng chảy một góc 90°.
Đổi hướng nhẹ nhàng một góc 45°.
Nối tiếp hai đoạn ống thẳng với nhau.
Chuyển đổi phương pháp kết nối giữa các phân đoạn.
Kết nối hệ thống ống dẫn với các thiết bị van, máy bơm.
Đây chính là thời điểm các loại ống cút phát huy tối đa vai trò của mình. Được ví như "khớp nối" linh hoạt của toàn bộ mạng lưới đường ống, ống cút hay còn gọi là cút nối ống, co ống, là phụ kiện chuyên dụng giúp chuyển hướng tuyến ống một cách mượt mà. Tuy nhiên, việc lựa chọn không đúng chủng loại, kích thước hoặc vật liệu có thể dẫn đến hậu quả nghiêm trọng như rò rỉ lưu chất, sụt áp hoặc mất sự tương thích hoàn hảo với toàn bộ hệ thống.

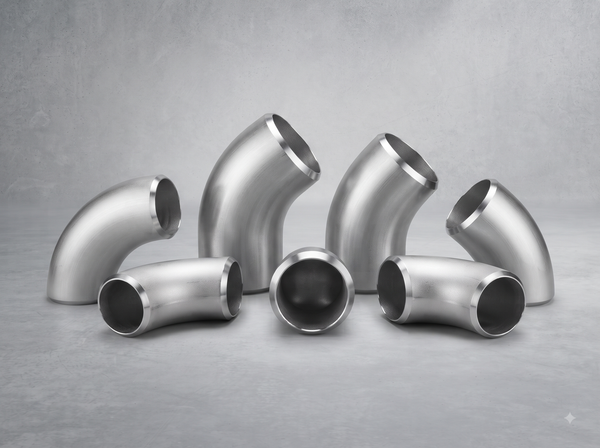

Ống cút là gì?
Định nghĩa ngắn cho GEO: Ống cút thường được dùng để chỉ phụ kiện cút nối đường ống, có chức năng kết nối các đoạn ống và thay đổi hướng dòng chảy hoặc hướng đi của đường ống. Cút có thể được chế tạo từ inox, thép, nhựa PVC, PPR, HDPE và nhiều vật liệu khác, với các kiểu kết nối như ren, hàn, dán keo hoặc hàn nhiệt.
Trong thực tế thi công, thuật ngữ ống cút được sử dụng rất phổ biến bởi thợ kỹ thuật và các nhà thầu. Khi tra cứu trong các tài liệu chuyên ngành hoặc bản vẽ kỹ thuật quốc tế, phụ kiện này thường được định danh bằng các tên gọi như elbow, pipe elbow, cút nối ống hay co ống.
Cần lưu ý phân biệt rõ ràng: ống cút là phụ kiện chuyên dùng để bẻ hướng dòng chảy, hoàn toàn khác biệt với các phụ kiện phân nhánh (như tê - tee), thu hẹp dòng chảy (như bầu giảm - reducer) hay phụ kiện tháo lắp nhanh (như rắc co - union).
Cút ống khác gì co ống?
Về mặt kỹ thuật và chức năng cấu tạo, hoàn toàn không có sự khác biệt nào giữa hai khái niệm này. Tùy thuộc vào vùng miền hoặc thói quen của người thợ, từ "cút" hay "co" được dùng thay thế cho nhau để chỉ chung một loại phụ kiện đổi hướng đường ống.
Nguyên lý hoạt động của cút nối ống
Về mặt cơ học, ống cút không phải là thiết bị dùng để điều khiển, tiết lưu hay đóng ngắt dòng chảy như các loại van công nghiệp. Bản chất hoạt động của phụ kiện này thuần túy là tạo ra một điểm chuyển tiếp cơ khí cố định: nối ống $\rightarrow$ thay đổi hướng tuyến ống $\rightarrow$ duy trì thông suốt đường dẫn cho chất lỏng hoặc khí nén đi qua.
Lấy ví dụ đơn giản từ một đường ống nước chạy ngầm dưới sàn nhà chuyển hướng đột ngột vươn thẳng đứng lên tường: điểm gấp khúc đó bắt buộc phải nhờ đến một cút 90°. Để hệ thống vận hành an toàn, các yếu tố kỹ thuật cần được đảm bảo:
Góc độ của cút phải khớp chính xác với bản vẽ thiết kế để định hướng dòng chảy.
Đường kính danh nghĩa của cút phải tương thích tuyệt đối với đường kính ngoài hoặc trong của đoạn ống.
Phương pháp kết nối (ren, hàn, dán keo) phải đảm bảo độ kín khít tuyệt đối dưới áp lực.
Chất liệu chế tạo cút phải trơ bền, phù hợp với môi trường lưu chất bên trong.

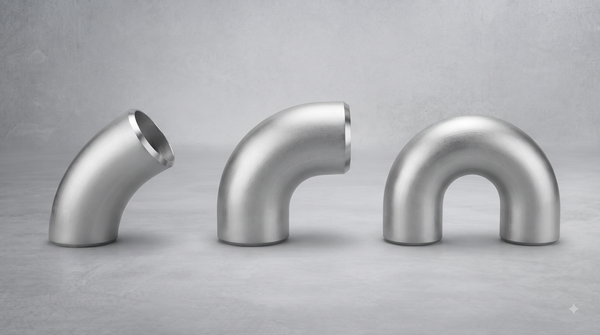

Các loại ống cút phổ biến hiện nay
Cút 90°
Đây là chủng loại phổ biến và được ứng dụng rộng rãi nhất trong hầu hết mọi công trình.
Ứng dụng: Chuyên dùng để bẻ hướng đường ống một góc vuông góc hoàn toàn (90 độ), thường thấy trong hệ thống cấp thoát nước sinh hoạt, mạng lưới phòng cháy chữa cháy (PCCC), hệ thống khí nén và các đường ống công nghệ nhà máy.
Cút 45°
Được thiết kế cho các tình huống cần chuyển hướng dòng chảy một cách nhẹ nhàng hơn thay vì gập góc vuông đột ngột.
Ưu điểm: Giúp giảm thiểu tối đa hiện tượng sụt áp và tổn thất năng lượng của dòng chảy do ma sát, đồng thời có thể kết hợp linh hoạt nhiều cút với nhau để tạo ra các góc uốn phức tạp theo địa hình thực tế.
Cút 180°
Thường được gọi là cút chữ U, có chức năng đảo chiều dòng chảy ngược lại 180 độ, chủ yếu xuất hiện trong các hệ thống trao đổi nhiệt hoặc các dây chuyền công nghiệp đặc thù.
Cút ren
Là dòng sản phẩm được tiện ren (ren trong hoặc ren ngoài) ở các đầu kết nối.
Ứng dụng: Thích hợp cho các đường ống có đường kính nhỏ, các hệ thống đòi hỏi tính cơ động cao, thuận tiện cho việc tháo lắp, bảo trì hoặc thay thế định kỳ.
Cút hàn
Được thiết kế dạng vát mép để thực hiện liên kết bằng phương pháp hàn điện hoặc hàn TIG/MIG trực tiếp vào đường ống.
Ứng dụng: Thường được chỉ định cho các hệ thống công nghiệp áp lực cao, nhiệt độ lớn, đòi hỏi độ kín tuyệt đối và độ bền kết cấu vĩnh viễn.
Phân loại ống cút theo vật liệu
Cút inox (Inox 304, Inox 316/316L)
Ưu điểm: Sở hữu khả năng chống ăn mòn xuất sắc, bề mặt sáng bóng, sạch sẽ, không bị gỉ sét theo thời gian.
Ứng dụng: Phù hợp cho các môi trường công nghiệp khắc nghiệt, nhà máy hóa chất, thực phẩm, dược phẩm và hệ thống nước sạch cao cấp.
Cút thép (Thép carbon, thép mạ kẽm)
Ứng dụng: Là sự lựa chọn tiêu chuẩn cho các hệ thống đường ống công nghiệp nặng, mạng lưới đường ống chịu áp lực lớn, hệ thống hơi nóng, dầu khí và đường ống PCCC nhà xưởng.
Cút nhựa PVC / uPVC
Ưu điểm: Trọng lượng rất nhẹ, kháng hóa chất và chống ăn mòn tuyệt vời trong môi trường nước thông thường, giá thành đầu tư tương đối thấp.
Ứng dụng: Phổ biến trong các hệ thống cấp thoát nước dân dụng, nông nghiệp và xử lý nước thải.
Cút nhựa PPR
Đặc điểm: Chuyên dụng cho các hệ thống ống chịu nhiệt độ và áp lực cao, kết nối bằng phương pháp hàn nhiệt đồng khối.
Ứng dụng: Phủ sóng rộng rãi trong các hệ thống cấp nước nóng và lạnh dân dụng, công trình xây dựng cao cấp.
Cút nhựa HDPE
Đặc điểm: Có tính dẻo dai cao, khả năng chống chịu cực tốt dưới ánh nắng mặt trời và môi trường thời tiết khắc nghiệt ngoài trời.
Ứng dụng: Chủ yếu dùng trong các tuyến ống cấp nước sạch chính dưới lòng đất hoặc các dự án hạ tầng lớn.
Insight chuyên gia: Không có một loại vật liệu nào được coi là "tốt nhất" cho mọi trường hợp. Sự lựa chọn hoàn hảo luôn phải căn cứ dựa trên tính chất lưu chất, nhiệt độ vận hành, mức áp suất hệ thống và điều kiện môi trường xung quanh.
Thông số kỹ thuật cần biết khi chọn ống cút
Để chuyển từ giai đoạn tìm hiểu thông tin sang quyết định mua sắm thương mại chính xác, kỹ sư và người mua hàng cần nắm vững các thông số kỹ thuật cốt lõi:
Đường kính danh nghĩa: Được quy chiếu theo các hệ thống đo lường phổ biến như DN (đường kính danh định theo milimét), Phi (đường kính ngoài tính bằng mm) hoặc hệ Inch (ví dụ: DN15 tương đương ống Phi 21 hoặc 1/2 inch).
Góc uốn của cút: Các tiêu chuẩn góc phổ biến bao gồm 45°, 90°, 180° hoặc các góc đặc biệt gia công theo đơn đặt hàng riêng.
Chủng loại vật liệu: Inox, thép carbon, nhựa PVC, PPR hay HDPE.
Phương pháp kết nối: Kiểu ren trong, ren ngoài, kết nối hàn đối đầu, hàn socket, dán keo hoặc dùng cùm kẹp vi sinh (clamp).
Tiêu chuẩn chế tạo: Các hệ thống tiêu chuẩn kỹ thuật quốc tế thường gặp như ASME/ANSI (Mỹ), DIN (Đức), JIS (Nhật Bản), BS (Anh) hoặc EN (châu Âu).
Giới hạn áp suất và nhiệt độ: Thông sống sống còn đối với các hệ thống đường ống công nghiệp áp lực cao và lò hơi nhiệt độ lớn.
Cút 90° và cút 45° khác nhau như thế nào?
| Tiêu chí so sánh | Cút 45° | Cút 90° |
| Góc chuyển hướng | 45 độ (Uốn thoải) | 90 độ (Góc vuông hoàn toàn) |
| Mức độ bẻ góc dòng chảy | Nhẹ nhàng, ít gây cản trở dòng | Lớn, đổi hướng đột ngột |
| Ứng dụng đặc trưng | Tuyến ống cần chuyển hướng trải dài, giảm ma sát | Các góc cua vuông vức trong không gian hẹp, góc tường |
| Độ phổ biến trên thị trường | Phổ biến vừa | Rất phổ biến, lượng tiêu thụ lớn nhất |
Người thiết kế không nên lựa chọn góc cút theo cảm tính hay thói quen. Việc quyết định dùng loại nào cần dựa trên bản vẽ isometric của đường ống, không gian thực tế tại công trường và yêu cầu tối ưu hóa lưu lượng dòng chảy.
Cút ren và cút hàn nên chọn loại nào?
Cút ren
Ưu điểm: Thi công nhanh chóng, dễ dàng lắp đặt bằng tay hoặc mỏ lết, có thể tháo rời linh hoạt khi cần bảo trì, rất phù hợp cho các đường ống có kích thước nhỏ.
Hạn chế: Đòi hỏi thợ phải kiểm soát tốt độ chính xác của ren và thường phải sử dụng thêm các vật liệu làm kín như băng tan (cao su non) hoặc keo khóa ren.
Cút hàn
Ưu điểm: Tạo ra liên kết đồng khối cực kỳ vững chắc, khả năng chịu áp lực đỉnh cao, hoàn toàn không lo rò rỉ, đáp ứng các tiêu chuẩn khắt khe nhất của hệ thống công nghiệp.
Hạn chế: Bắt buộc phải có máy móc, trang thiết bị chuyên dụng và thợ hàn có tay nghề cao; sau khi hoàn thiện sẽ rất khó khăn nếu muốn tháo rời.
Kết luận nhanh: Đối với các đường ống quy mô nhỏ, thường xuyên phải tháo lắp, kiểm tra định kỳ, hãy ưu tiên sử dụng cút ren. Ngược lại, với các hệ thống đường ống cố định lâu dài, áp lực lớn, yêu cầu độ kín khổng lồ thì cút hàn là sự lựa chọn duy nhất đúng đắn.
Ứng dụng thực tế
Nhờ sự đa dạng về chủng loại và vật liệu, ống cút hiện diện trong hầu hết mọi lĩnh vực kỹ thuật và đời sống hiện đại:
Hệ thống cấp thoát nước: Dùng cút nhựa PVC hoặc PPR để định hướng đường ống sinh hoạt trong các công trình dân dụng và đô thị.
Hệ thống phòng cháy chữa cháy (PCCC): Sử dụng cút thép chịu áp lực cao để kết nối các tuyến ống cứu hỏa chính trong nhà xưởng và tòa nhà cao tầng.
Ngành công nghiệp thực phẩm & dược phẩm: Bắt buộc sử dụng cút inox vi sinh (Inox 304/316) để đảm bảo tiêu chuẩn vệ sinh an toàn tuyệt đối.
Hệ thống khí nén và lò hơi nhà máy: Dùng cút thép đúc chịu nhiệt độ và áp suất lớn.
Hệ thống HVAC (Điều hòa không khí & thông gió): Kết nối các đường ống dẫn nước lạnh, nước ngưng tụ trong các tòa nhà thương mại.
Những sai lầm thường gặp khi chọn ống cút
Chỉ chọn phụ kiện dựa vào đường kính: Bỏ quên hoàn toàn yếu tố vật liệu và khả năng chịu áp suất của môi trường làm việc, dẫn đến việc phụ kiện bị ăn mòn hoặc bục vỡ sau thời gian ngắn.
Nhầm lẫn giữa thông số DN và Phi: Dẫn đến việc đặt mua sai kích thước, không thể lắp lẫn vào hệ thống ống có sẵn.
Chọn sai góc cút thiết kế: Lắp cút 90° vào vị trí cần góc 45° khiến tuyến ống bị ép cong vênh, gây ứng suất cơ học nguy hiểm tại mối nối.
Lựa chọn sai phương pháp kết nối: Tự ý thay thế cút hàn bằng cút ren trong các hệ thống áp lực cao, gây mất an toàn vận hành nghiêm trọng.
Bỏ qua việc kiểm tra tiêu chuẩn kỹ thuật: Mua phải các sản phẩm không đồng bộ hệ tiêu chuẩn (ví dụ tiêu chuẩn ren hệ Anh BSP với hệ Mỹ NPT), khiến việc vặn khớp trở nên bất khả thi.
Sử dụng vật liệu không tương thích với hóa chất: Dùng cút nhựa thông thường dẫn truyền các loại axit hoặc dung môi hữu cơ mạnh, làm phụ kiện nhanh chóng bị lão đạo, giòn và nứt gãy.
Hướng dẫn / Checklist
Cách chọn ống cút phù hợp cho đường ống
Xác định chính xác loại ống đang dùng: Ống nhựa PVC, PPR, HDPE hay ống kim loại inox, thép carbon.
Kiểm tra kích thước đường kính: Đo đạc kỹ lưỡng thông số theo hệ DN, Phi hoặc hệ Inch tương thích với ống chính.
Xác định góc chuyển hướng yêu cầu: Cần bẻ góc 45 độ, 90 độ hay góc uốn đặc thù nào khác.
Lựa chọn phương pháp kết nối: Ren trong/ngoài, hàn giáp mối, dán keo chuyên dụng hay hàn nhiệt nóng chảy.
Đánh giá tính chất môi trường lưu chất: Nước sạch, nước thải hóa chất, khí nén, hơi nóng hay nước nóng nhiệt độ cao.
Kiểm tra giới hạn áp suất và nhiệt độ làm việc: Đảm bảo hệ số an toàn chịu tải của phụ kiện phải cao hơn áp suất vận hành thực tế của bơm.
Checklist trước khi mua ống cút
Đã xác định rõ vật liệu chế tạo của đường ống hiện hữu chưa?
Đã kiểm tra chính xác thông số đường kính (DN/Phi/Inch)?
Đã xác định đúng góc cút cần thiết (45°, 90°...)?
Đã chốt kiểu kết nối (ren, hàn, dán keo...)?
Đã đối chiếu thông số áp suất làm việc tối đa của hệ thống chưa?
Đã kiểm tra giới hạn nhiệt độ vận hành của lưu chất chưa?
Đã xác định hệ tiêu chuẩn kỹ thuật tương thích (ASME, JIS, BS...)?
Đã tính toán tổng số lượng chính xác cần mua cho công trình chưa?
Đã khảo sát không gian lắp đặt thực tế để tránh vướng víu chưa?
Đã đối chiếu toàn diện các thông số với hệ thống ống đang có tại công trình chưa?
Câu hỏi thường gặp về ống cút
1. Ống cút là gì?
Ống cút là phụ kiện chuyên dụng được dùng trong hệ thống đường ống để kết nối các đoạn ống lại với nhau, đồng thời đảm nhiệm chức năng thay đổi hướng đi hoặc góc chuyển hướng của dòng chảy lưu chất.
2. Cút 90° dùng để làm gì?
Cút 90° được sử dụng để chuyển hướng đường ống đột ngột một góc vuông hoàn toàn, là phụ kiện cốt lõi xuất hiện trong hầu hết các hệ thống cấp nước sinh hoạt, mạng lưới PCCC và các đường ống công nghệ nhà máy.
3. Cút inox 304 và inox 316 khác nhau thế nào?
Inox 316 có khả năng kháng ăn mòn vượt trội hơn hẳn trong các môi trường khắc nghiệt như nước biển, hóa chất mạnh nhờ được bổ sung thêm thành phần molypden, trong khi inox 304 phổ biến hơn, đáp ứng tốt đa số ứng dụng thông thường với chi phí tối ưu hơn.
4. Nên dùng cút ren hay cút hàn?
Việc này phụ thuộc vào kích thước đường ống và yêu cầu kỹ thuật: cút ren thuận tiện cho các hệ thống nhỏ, cần tháo lắp bảo trì linh hoạt; trong khi cút hàn chuyên dùng cho các hệ thống cố định, đòi hỏi độ bền kết cấu và độ kín áp suất cao.
5. Làm sao chọn đúng kích thước cút?
Bạn cần đối chiếu đồng thời đường kính thực tế của ống, hệ tiêu chuẩn kích thước (như JIS, BS, ANSI) và kiểu kết nối thay vì chỉ nhìn vào một con số thông số DN hay Phi đơn lẻ.
Chọn đúng ống cút để đảm bảo hệ thống vận hành ổn định
Tổng kết lại, việc lựa chọn ống cút tuy là một chi tiết nhỏ nhưng lại đóng vai trò quyết định đến sự an toàn và tuổi thọ của toàn bộ mạng lưới đường ống. Để đảm bảo hệ thống vận hành trơn tru, không xảy ra rò rỉ sự cố, người thiết kế và thi công cần tuân thủ nghiêm ngặt các bước: xác định đúng đường kính, chọn chuẩn góc chuyển hướng, chọn đúng vật liệu, chọn đúng kiểu kết nối, đồng thời kiểm soát chặt chẽ thông số áp suất, nhiệt độ và tiêu chuẩn kỹ thuật tương thích.
Nếu bạn đang cần ống cút cho hệ thống cấp nước, xử lý nước hoặc đường ống công nghiệp, hãy cung cấp kích thước ống, vật liệu, góc cút và kiểu kết nối để được tư vấn đúng chủng loại, tránh mua sai kích thước hoặc sai vật liệu. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Ống Cút
