Ống DN50: Cẩm Nang Chuyên Sâu Về Kích Thước, Phân Loại Và Ứng Dụng

Vì Sao Ống DN50 Là Kích Thước Được Sử Dụng Phổ Biến?

Trong thiết kế và thi công cơ điện, việc lựa chọn đúng hệ thống đường ống đóng vai trò cốt lõi. Bất kể bạn bước vào một dự án cấp thoát nước tòa nhà, hệ thống phòng cháy chữa cháy (PCCC), mạng lưới khí nén hay đường dẫn hóa chất công nghiệp, ống DN50 luôn là một trong những vật tư xuất hiện với tần suất dày đặc nhất.

Dù phổ biến là vậy, nhưng trên thực tế công trường, rất nhiều kỹ sư trẻ và nhà thầu vẫn thường xuyên vấp phải những nhầm lẫn tai hại về thông số cơ bản. Câu hỏi thường trực luôn là: Kích thước quy đổi của ống này là bao nhiêu mm? Chuẩn hệ inch của nó là gì? Liệu đường kính ngoài có phải đo được đúng 50 mm hay không?

Sự nhầm lẫn về kích thước có thể dẫn đến việc đặt sai vật tư, không khớp mặt bích, gây rò rỉ hoặc thậm chí là đánh sập áp suất toàn hệ thống. Việc hiểu đúng và tường tận bản chất kỹ thuật của loại ống này sẽ giúp bạn lựa chọn vật liệu chính xác, tối ưu chi phí và đảm bảo an toàn tuyệt đối cho mọi công trình.

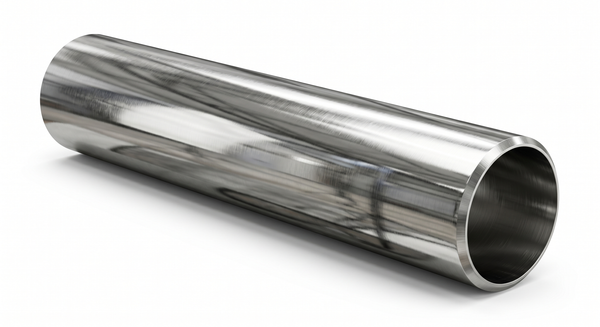

Ống DN50 Là Gì?

Ống DN50 là loại ống có kích thước danh nghĩa (Nominal Diameter) DN50, tương ứng với đường kính danh nghĩa khoảng 50 mm và thường được quy đổi tương đương với chuẩn 2 inch trong hệ thống đo lường đường ống quốc tế.

Trong thuật ngữ cơ khí, chữ DN là viết tắt của tiếng Pháp "Diamètre Nominal" hoặc tiếng Anh "Diameter Nominal". Nó không phải là một kích thước đo lường thực tế mà bạn có thể dùng thước kẹp để đo được. Thay vào đó, nó là:

• Đường kính danh nghĩa: Một con số mang tính quy ước để gọi tên và chuẩn hóa các loại ống, van và phụ kiện.

• Kích thước quy ước: Giúp các kỹ sư trên toàn cầu có chung một ngôn ngữ khi thiết kế và mua sắm vật tư đồng bộ.

Tại sao DN không phải là kích thước thực tế?

Đây là điểm cốt lõi bạn cần nắm vững. Kích thước thực tế của một piping system dn50 (cả bên trong lẫn bên ngoài) phụ thuộc hoàn toàn vào:

• Tiêu chuẩn sản xuất: ASTM (Mỹ), DIN (Đức), JIS (Nhật Bản) sẽ có những quy định dung sai khác nhau.

• Độ dày thành ống: Để chịu được áp lực cao, ống sẽ dày hơn (ví dụ SCH40, SCH80), làm cho đường kính trong (ID) bị thu hẹp lại.

• Vật liệu chế tạo: Thép, inox hay nhựa sẽ có phương pháp đùn ép và gia công độ dày khác biệt.

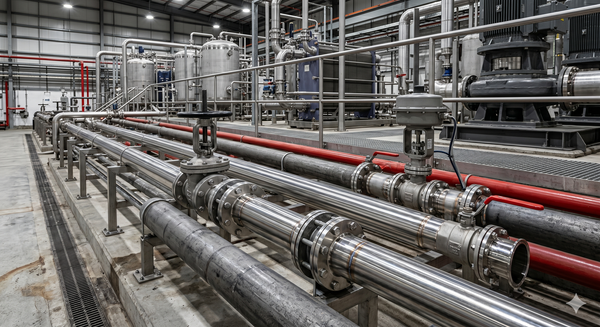

Cách Hoạt Động Và Vai Trò Của Ống DN50 Trong Hệ Thống

Vai trò của một đường ống kích thước tầm trung như ống dn50 là cực kỳ quan trọng trong việc cân bằng hiệu suất thủy lực.

Vai trò chính trong hệ thống:

• Dẫn truyền lưu chất: Đảm nhận việc luân chuyển một khối lượng nước, khí, hoặc dầu với áp suất ổn định.

• Kết nối thiết bị: Là cầu nối tiêu chuẩn giữa các bồn chứa lớn với các hệ thống van điều khiển, bơm hoặc cảm biến.

• Phân phối nhánh: Thường được dùng làm trục chính trong các đường ống nhánh nhỏ hơn, phân phối tài nguyên đến từng khu vực sử dụng cuối.

Tại sao dòng ống này lại được giới kỹ sư ưu ái sử dụng nhiều đến vậy?

• Lưu lượng phù hợp: Cung cấp dải lưu lượng thủy lực lý tưởng, không quá nhỏ gây tắc nghẽn, cũng không quá lớn gây lãng phí không gian.

• Dễ lắp đặt: Trọng lượng và kích thước vừa phải giúp công nhân dễ dàng khuân vác, thi công hàn cắt và treo giá đỡ trên cao.

• Chi phí hợp lý: Là điểm rơi hoàn hảo giữa chi phí đầu tư vật tư và hiệu năng đáp ứng công việc.

• Hệ sinh thái phụ kiện đồng bộ: Bất kỳ nhà máy nào cũng sản xuất sẵn hàng loạt van, mặt bích, co, tê chuẩn 2 inch, giúp việc thay thế vô cùng tiện lợi.

Kích Thước Và Thông Số Kỹ Thuật Của Ống DN50

Để không bao giờ mua sai vật tư, bạn bắt buộc phải hiểu rõ bảng quy đổi và các thông số vật lý của đường ống.

Ống DN50 Quy Đổi Bao Nhiêu Inch?

Đường kính ngoài (Outside Diameter - OD) phổ biến:

Đừng bao giờ mặc định ống cỡ 50 là có đường kính 50mm. Thực tế ngành thép quy định:

• Ống thép DN50 (Steel pipe dn50): Đường kính ngoài tiêu chuẩn là OD ≈ 60.3 mm.

• Ống inox DN50: Thường sử dụng chung chuẩn với ống thép, OD ≈ 60.3 mm.

• Ống PVC DN50: Sẽ phụ thuộc rất lớn vào tiêu chuẩn sản xuất. Tại Việt Nam, nhiều hệ ống uPVC gọi là D60 (đường kính ngoài 60mm) thường được ngầm hiểu dùng cho hệ DN50.

Những thông số kỹ thuật cốt lõi cần quan tâm:

• Outside Diameter (OD): Đường kính viền ngoài cùng của ống, thông số quyết định để chọn mặt bích và đai treo ống.

• Inside Diameter (ID): Đường kính lòng trong. ID = OD - (2 x Độ dày thành ống). ID quyết định trực tiếp đến lưu lượng thực tế.

• Wall Thickness (Độ dày thành ống): Thường ký hiệu theo chuẩn SCH (Schedule) như SCH10, SCH40. Ống càng dày, chịu áp lực càng cao.

• Pressure Rating (Áp suất làm việc): Khả năng chịu đựng áp lực tĩnh của môi chất bên trong, ký hiệu phổ biến là PN10, PN16, PN25.

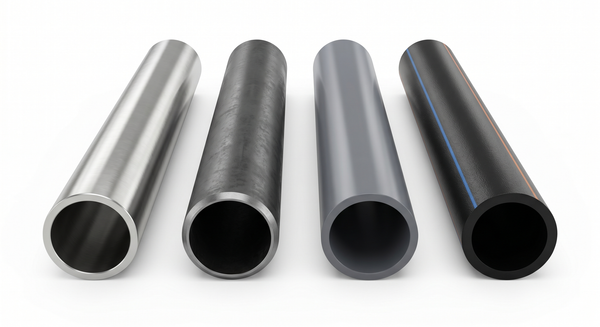

Các Loại Ống DN50 Phổ Biến Hiện Nay

Mỗi môi trường làm việc sẽ đòi hỏi một tính chất vật liệu riêng biệt để đảm bảo an toàn và tối ưu chi phí đầu tư.

Ống Thép DN50

• Ưu điểm: Khả năng chịu lực kéo và nén cực tốt, độ bền cơ học lớn, chống biến dạng dưới tải trọng nặng.

• Ứng dụng: Là xương sống của mạng lưới PCCC, các hệ thống cấp thoát nước công nghiệp, và đường dẫn hơi nóng (boiler steam) nhiệt độ cao.

Ống Inox DN50 (Stainless steel pipe dn50)

• Ưu điểm: Sở hữu bề mặt chống ăn mòn tuyệt hảo, không sinh ra gỉ sét, đảm bảo độ tinh khiết tuyệt đối cho lưu chất bên trong và có tuổi thọ siêu bền.

• Ứng dụng: Trở thành tiêu chuẩn bắt buộc cho ngành công nghiệp thực phẩm, đường ống vi sinh dược phẩm, và các bồn chứa hóa chất ăn mòn mạnh.

Ống PVC DN50

• Ưu điểm: Trọng lượng cực nhẹ, giá thành rẻ nhất trong phân khúc, bề mặt lòng ống trơn láng giúp giảm ma sát tĩnh và hoàn toàn không bị ăn mòn điện hóa.

• Ứng dụng: Phủ sóng mọi ngóc ngách của hệ thống cấp nước sinh hoạt, đường thoát nước tòa nhà, và hệ thống ống luồn cáp điện ngầm.

Ống HDPE DN50

• Ưu điểm: Độ dẻo dai phi thường, có thể uốn cong theo địa hình, chịu va đập mạnh và không bị nứt gãy dưới tác động của tia UV.

• Ứng dụng: Là lựa chọn số một cho hạ tầng cấp nước đô thị ngầm, hệ thống tưới tiêu nông nghiệp quy mô lớn.



So Sánh Ống DN50 Inox, Thép Và Nhựa

Để giúp bạn có cái nhìn trực quan, dưới đây là bảng phân tích chuyên sâu các dòng vật liệu trên kích thước 2 inch pipe.

Tại sao cần phải chọn đúng vật liệu thiết kế?

Lựa chọn sai lầm về bản chất vật liệu sẽ phá hủy toàn bộ hệ thống.

• Giảm tuổi thọ: Dùng ống thép trần để dẫn hóa chất sẽ khiến ống thủng rỉ sét chỉ sau vài tháng.

• Tăng chi phí bảo trì: Sử dụng vật liệu sai chuẩn áp lực khiến đường ống nứt vỡ liên tục, gây gián đoạn sản xuất.

• Sự cố vận hành nghiêm trọng: Nhựa PVC dùng dẫn hơi nóng sẽ làm chảy nhão đường ống, gây tai nạn lao động thảm khốc.

Ống DN50 Được Sử Dụng Trong Những Lĩnh Vực Nào?

Bên cạnh sự đa dạng về vật liệu, water pipe dn50 và các biến thể công nghiệp của nó có mặt ở hầu hết mọi lĩnh vực hạ tầng.

Hệ thống cấp nước dân dụng và thương mại:

Đóng vai trò là ống cấp nguồn hoặc ống trục đứng (riser pipe) trong các tòa nhà cao tầng, khu chung cư đông đúc, phân phối dòng nước mạnh mẽ từ bồn chứa mái xuống các tầng thấp hơn.

Hệ thống phòng cháy chữa cháy (PCCC):

Đây là tiết diện tiêu chuẩn được dùng làm đường ống nhánh cho hệ thống chữa cháy tự động (sprinkler), phân nhánh nước trực tiếp đến các đầu phun dập lửa trên trần nhà xưởng.

Nhà máy sản xuất công nghiệp:

Industrial pipe dn50 là huyết mạch của các dây chuyền vận hành. Chúng dẫn truyền các hóa chất làm mát, cung cấp mạng lưới khí nén áp lực cao cho các máy CNC, hoặc làm đường dẫn hơi nóng bão hòa phục vụ sấy khô sản phẩm.

Hệ thống xử lý nước và môi trường:

Được sử dụng làm đường ống công nghệ kết nối các cụm màng lọc RO, hệ thống bơm nước sạch, hoặc thu gom nước thải qua xử lý hóa sinh tại các khu công nghiệp.

Nông nghiệp công nghệ cao:

Sử dụng rộng rãi trong các hệ thống tưới nhỏ giọt, tưới phun sương diện rộng, và cấp nước uống tự động cho các trang trại chăn nuôi khép kín.

Những Sai Lầm Thường Gặp Khi Chọn Ống DN50

Dù là một vật tư cơ bản, những sai lầm trong thu mua và thiết kế vẫn diễn ra thường xuyên, để lại những hậu quả đắt giá.

1. Nhầm lẫn DN50 với đường kính ngoài (OD) 50 mm

Đây là lỗi phổ biến nhất của người mới vào nghề. Mua một chiếc cùm treo có kích thước lọt lòng 50mm sẽ không bao giờ ôm vừa một ống sắt DN50 (do đường kính ngoài thực tế của ống lên tới 60.3 mm).

2. Bỏ qua việc kiểm tra độ dày thành ống (Wall Thickness)

Nhiều nhà thầu chỉ quan tâm đến cỡ ống mà quên mất độ dày. Một ống siêu mỏng sẽ bị nứt toác ngay lập tức khi máy bơm tăng áp hoạt động, dẫn đến sụt giảm áp lực và phá hủy hệ thống.

3. Chọn sai vật liệu cho lưu chất

Ví dụ tồi tệ nhất là sử dụng ống pvc dn50 rẻ tiền để bơm dẫn dung môi hoặc dòng nước nóng 80°C. Nhựa sẽ biến dạng nhiệt, mất độ bám dính của keo và gây bung vỡ khớp nối.

4. Không đối chiếu hệ tiêu chuẩn sản xuất

Lắp một mặt bích chuẩn JIS 10K vào một đường pressure pipe dn50 được hàn phụ kiện chuẩn ASTM/ANSI. Mặc dù cùng cỡ 2 inch, nhưng khoảng cách lỗ bu lông sẽ hoàn toàn lệch nhau, khiến việc kết nối trở nên bất khả thi.

Cách Chọn Ống DN50 Phù Hợp

Hãy sử dụng bản checklist tiêu chuẩn sau đây của các chuyên gia đường ống để đảm bảo dự án của bạn luôn vận hành trơn tru.

Checklist 1: Xác định rõ tính chất môi chất bên trong

•  Hệ thống dẫn nước (Sạch hay có cặn bẩn).

•  Khí nén áp suất tĩnh.

•  Hóa chất (Kiểm tra nồng độ Axit/Kiềm).

•  Hơi nóng (Steam) nhiệt độ cao.

Checklist 2: Chọn vật liệu cấu thành tương thích

•  Inox: Môi trường vi sinh, hóa chất ăn mòn, thực phẩm.

•  Thép: Áp lực siêu cao, hơi nóng, kết cấu bồn bể.

•  PVC: Mạng lưới nước lạnh thông thường, thoát nước.

•  HDPE: Chôn ngầm dưới lòng đất, chịu chấn động.

Checklist 3: Kiểm tra định mức áp suất (Pressure Rating)

•  Dòng PN10 (Xấp xỉ 10 bar) dùng cho áp lực nhẹ.

•  Dòng PN16 (16 bar) cho hệ thống bơm công suất lớn.

•  Dòng PN25 trở lên cho nồi hơi, nén khí công nghiệp.

Checklist 4: Kiểm tra nhiệt độ làm việc (Working Temperature)

•  Nhiệt độ môi trường thường: PVC, HDPE hoàn toàn đáp ứng tốt.

•  Nhiệt độ cao (>80°C): Bắt buộc chuyển sang thép carbon hoặc Inox.

Checklist 5: Rà soát tính đồng bộ tiêu chuẩn (Standard Specification)

•  Tiêu chuẩn Mỹ: ASTM, ANSI.

•  Tiêu chuẩn Châu Âu: DIN, EN.

•  Tiêu chuẩn Nhật Bản: JIS.

Lưu Ý Khi Thi Công Và Bảo Trì Ống DN50

Quá trình lắp ráp cơ khí ảnh hưởng trực tiếp đến tuổi thọ của dn50 dimensions trong quá trình vận hành.

Quy tắc vàng khi lắp đặt:

Phải tuyệt đối đảm bảo tính đồng tâm giữa đường ống và mặt bích. Lệch tâm sẽ gây ra ứng suất cắt làm xé rách ron cao su (gasket). Luôn sử dụng phụ kiện (co, tê, măng xông) đúng với tiêu chuẩn đường kính ngoài của ống. Hãy thực hiện test áp lực tĩnh hệ thống ít nhất 24 giờ trước khi nghiệm thu để phát hiện lỗi mối hàn hở.

Kỷ luật khi vận hành, bảo trì:

Các kỹ sư nhà máy cần theo dõi đồng hồ áp suất thường xuyên để ngăn chặn hiện tượng búa nước (Water hammer). Khảo sát định kỳ mức độ rỉ sét của ống thép dn50 và độ lão hóa của ống nhựa. Việc sơn phủ bảo vệ bên ngoài ống thép hàng năm là bắt buộc để ngăn chặn rỉ sét do độ ẩm không khí.

Câu Hỏi Thường Gặp Về Ống DN50

DN50 bằng bao nhiêu inch?

Trong các bảng quy đổi tiêu chuẩn của ngành đường ống thế giới, kích thước danh nghĩa DN50 to inch tương đương với khoảng 2 inch.

Đường kính ngoài của ống DN50 là bao nhiêu?

Kích thước thực tế không phải là 50mm. Thông thường, đường kính ngoài (OD) tiêu chuẩn đối với ống thép carbon và ống inox DN50 là khoảng 60.3 mm.

Ống DN50 thường được dùng cho hệ thống nào?

Với kích thước lưu lượng lý tưởng, chúng được ứng dụng rộng rãi trong các trạm bơm cấp nước sinh hoạt, mạng lưới cứu hỏa PCCC, đường dẫn khí công nghiệp và khu vực xử lý nước thải.

Nên chọn ống inox hay ống thép cho quy chuẩn DN50?

Điều này tùy thuộc vào môi trường làm việc cụ thể. Ống thép là lựa chọn rẻ và khỏe cho PCCC hay hơi nóng. Tuy nhiên, ống inox dn50 là giải pháp bắt buộc nếu môi trường yêu cầu vệ sinh an toàn thực phẩm hoặc có chứa hóa chất ăn mòn cao.

Kích thước ống DN50 có chịu được áp lực cao không?

Hoàn toàn có thể. Sức chịu áp lực không nằm ở con số "50", mà nằm ở độ dày thành ống (ví dụ SCH40 hay SCH80) cùng với mác vật liệu thép cường lực mà nhà sản xuất sử dụng.

Hiểu Đúng Về Ống DN50 Giúp Lựa Chọn Chính Xác Hơn

Nhìn chung, ống dn50 đóng vai trò là "mạch máu" không thể thiếu, duy trì sự sống cho vô vàn các kết cấu công trình dân dụng và cơ sở sản xuất công nghiệp nặng. Việc nó trở thành kích thước phổ biến nhất hiện nay hoàn toàn đến từ dải lưu lượng hợp lý, tính tương thích cao, dễ dàng hàn cắt thi công và sự đa dạng vượt trội về các chủng loại vật liệu đi kèm.

Một hệ thống vận hành có êm ái, an toàn và bền bỉ vắt qua nhiều thập kỷ hay không, hoàn toàn phụ thuộc vào việc bạn có hiểu đúng kích thước ống dn50, lựa chọn đúng độ dày áp lực và tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật quốc tế hay không. Sự cẩn trọng từ bước mua sắm vật tư ban đầu sẽ giúp ngăn ngừa hàng loạt rủi ro hỏng hóc đắt đỏ trong tương lai.
