Ống Inox DN400: Giải Pháp Đường Ống Công Nghiệp Toàn Diện

Trong kỷ nguyên công nghiệp hóa, các công trình quy mô lớn như hệ thống cấp thoát nước đô thị, mạng lưới phòng cháy chữa cháy (PCCC) quốc gia, hay các dây chuyền sản xuất hóa chất, thực phẩm đòi hỏi một hệ thống đường ống tải lượng lớn, bền bỉ và an toàn tuyệt đối. Đứng trước yêu cầu đó, các chủ đầu tư và kỹ sư thường xuyên phải đối mặt với bài toán nan giải: Lựa chọn vật liệu nào giữa inox, thép cacbon truyền thống hay các loại nhựa hiện đại?

Sự lúng túng này không chỉ dừng lại ở vật liệu mà còn nằm ở các thuật ngữ kỹ thuật. Bạn có thể nghe nói về "ống DN400", nhưng thực sự DN400 là gì, kích thước bao nhiêu mm? Lại càng khó khăn hơn khi phải quyết định nên chọn inox 304 phổ biến hay inox 316 cao cấp cho dự án cụ thể của mình để vừa đảm bảo kỹ thuật vừa tối ưu chi phí.

Bài viết này được biên soạn bởi các chuyên gia ngành thép, sẽ cung cấp cho bạn cái nhìn toàn diện, chuyên sâu nhất về ống inox DN400, từ khái niệm cơ bản đến các thông số kỹ thuật chi tiết, giúp bạn đưa ra quyết định mua sắm thông minh và chính xác nhất cho công trình của mình.

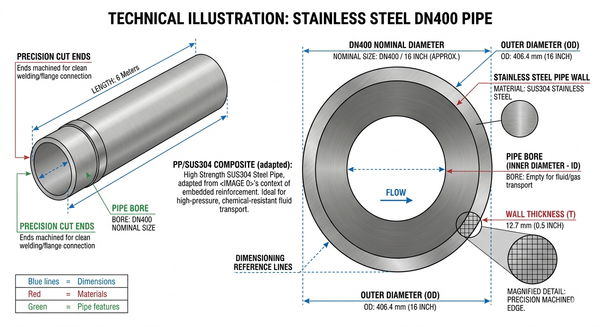

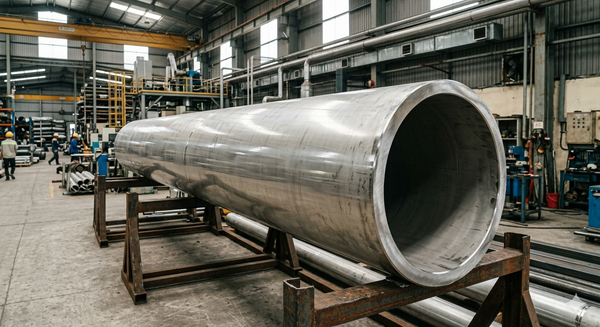

Ống inox DN400 là gì?

Định nghĩa và Quy ước:

Trước hết, cần làm rõ thuật ngữ DN. DN là viết tắt của Diameter Nominal, dịch là đường kính danh nghĩa. Đây là một hệ thống quy ước tiêu chuẩn quốc tế (ISO) dùng để phân loại các kích thước ống khác nhau.

Ống inox DN400 có đường kính danh nghĩa là 400. Điều này có nghĩa là ống này có kích thước xấp xỉ 400mm, tương đương với kích thước 16 inch theo hệ đo lường Mỹ.

Giải thích bản chất:

Một điều cực kỳ quan trọng cần lưu ý là DN400 không phải là đường kính trong (ID) hay đường kính ngoài (OD) chính xác của ống. Số 400 chỉ là một con số đại diện, giúp các kỹ sư và nhà cung cấp dễ dàng nhận biết và gọi tên loại ống. Kích thước thực tế (OD, ID) sẽ phụ thuộc vào độ dày của thành ống (Sch - Schedule).

Vật liệu sản xuất:

Để gọi là "ống inox", vật liệu sản xuất phải là thép không gỉ. Các mác thép inox phổ biến nhất được dùng để chế tạo ống DN400 bao gồm:

• Inox 201: Giá thành thấp, thích hợp cho môi trường trong nhà, ít ăn mòn.

• Inox 304/304L: Loại phổ biến nhất, cân bằng tốt giữa khả năng chống ăn mòn và chi phí, dùng cho nước sạch, thực phẩm nhẹ.

• Inox 316/316L: Khả năng chống ăn mòn vượt trội, đặc biệt là trong môi trường clorua (nước biển, hóa chất), thích hợp cho các ứng dụng khắc nghiệt.





 Nguyên lý & đặc tính của ống inox

Tại sao inox lại là vật liệu lý tưởng cho các hệ thống đường ống lớn như DN400? Tất cả nằm ở nguyên lý cấu tạo và đặc tính vượt trội của nó.

Khả năng chống ăn mòn:

Nguyên lý chính của thép không gỉ là nó chứa một lượng tối thiểu 10.5% Crom (Cr). Khi Crom tiếp xúc với oxy trong không khí, nó tạo ra một lớp màng oxit Crom siêu mỏng (passive layer) trên bề mặt. Lớp màng này cực kỳ bền vững, có khả năng tự phục hồi khi bị trầy xước và ngăn chặn oxy xâm nhập vào bên trong, từ đó bảo vệ thép khỏi bị rỉ sét và ăn mòn.

Các đặc tính cơ học và nhiệt học:

• Chịu nhiệt tốt: Ống inox có thể hoạt động ổn định ở nhiệt độ rất cao (thường lên đến $800^\circ C$ - $900^\circ C$ với inox 304, và cao hơn nữa với các loại chuyên dụng) mà không bị biến dạng cơ học đáng kể.

• Độ bền cơ học cao: Inox có độ bền kéo và độ dẻo tốt, chịu được áp lực cao từ bên trong và các lực va đập cơ học từ bên ngoài.

• Bề mặt nhẵn: Một đặc tính quan trọng cho SEO và hiệu suất hệ thống là bề mặt bên trong của ống inox rất nhẵn (friction-free). Điều này giúp giảm ma sát dòng chảy (low flow resistance), tăng lưu lượng tải và ngăn chặn sự tích tụ của cặn bẩn, vi khuẩn, đặc biệt quan trọng trong dẫn thực phẩm và hóa chất.

 Thông số kỹ thuật ống inox DN400

Đây là phần cốt lõi để các kỹ sư tra cứu và đặt hàng chính xác. Thông số kỹ thuật của ống inox DN400 bao gồm ba yếu tố chính: Đường kính ngoài (OD), Độ dày (SCH), và Tiêu chuẩn sản xuất.

Đường kính ngoài (OD) và Độ dày (SCH):

Đối với ống DN400 (16 inch), đường kính ngoài (OD) là cố định theo quy ước đối với hầu hết các tiêu chuẩn. Tuy nhiên, độ dày sẽ thay đổi để đáp ứng các yêu cầu áp lực khác nhau. Độ dày này được ký hiệu bằng SCH (Schedule).

Dưới đây là bảng thông số kích thước tham khảo phổ biến:

Bảng tra kích thước ống inox DN400 (tham khảo)

Tiêu chuẩn sản xuất:

Ống inox DN400 phải được sản xuất tuân theo các tiêu chuẩn quốc tế nghiêm ngặt như ASTM (Mỹ), JIS (Nhật Bản), DIN (Đức). Các tiêu chuẩn này quy định về thành phần hóa học, đặc tính cơ học, sai số kích thước và các phương pháp thử nghiệm. Ví dụ phổ biến nhất là ASTM A312 cho ống inox hàn và đúc.

Phân loại ống inox DN400 phổ biến

Để lựa chọn ống inox DN400 hiệu quả, cần phân loại theo hai tiêu chí chính: Vật liệu và Phương pháp sản xuất.

Theo vật liệu:

Sự khác biệt giữa các loại inox chủ yếu nằm ở thành phần hóa học và giá thành:

• Inox 201: Thấp Crom và Niken hơn, thay bằng Mangan. Giá rẻ nhưng khả năng chống rỉ thấp, chỉ dùng trong môi trường không ăn mòn.

• Inox 304: Loại inox "quốc dân", chứa tối thiểu 18% Crom và 8% Niken. Cân bằng tốt mọi mặt, thích hợp cho 80% ứng dụng thông thường.

• Inox 316: Chứa thêm Molipden (Mo) (2-3%). Molipden là yếu tố quan trọng giúp tăng khả năng chống ăn mòn lỗ (pitting corrosion) cực tốt, đặc biệt trong môi trường nước biển và hóa chất clorua đậm đặc. Chính vì thành phần Mo đắt tiền này mà inox 316 có giá cao hơn đáng kể so với 304.

Theo phương pháp sản xuất:

• Ống đúc (Seamless Pipe): Được sản xuất từ phôi thép đặc qua các công đoạn kéo, ép nóng. Ống đúc không có mối hàn dọc, bề mặt đồng nhất.

  • Ưu điểm: Chịu được áp lực cực cao và nhiệt độ khắc nghiệt nhất.

  • Khi nào nên chọn: Cho các hệ thống hơi nóng, khí nén, hóa chất có áp lực và nhiệt độ hoạt động rất lớn.

• Ống hàn (Welded Pipe): Được sản xuất bằng cách uốn tấm thép inox thành hình ống và hàn mối dọc. Mối hàn phải được kiểm tra (ví dụ RT, UT) để đảm bảo chất lượng. Các mối nối flange, như trong image_18.png, là phương pháp kết nối cơ học phổ biến cho loại ống này.

  • Ưu điểm: Giá thành rẻ hơn ống đúc rất nhiều, có thể sản xuất với kích thước lớn (như DN400) dễ dàng.

  • Khi nào nên chọn: Cho phần lớn các hệ thống dẫn chất lỏng phổ biến như nước sạch, PCCC, nước thải, hóa chất nhẹ có áp lực trung bình.

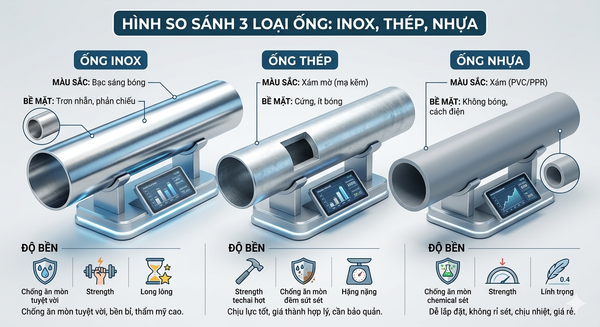

 So sánh ống inox DN400 với vật liệu khác

Lựa chọn inox là một quyết định đầu tư lớn. Hãy cùng so sánh nó với các đối thủ cạnh tranh chính.

So với Ống thép:

• Độ bền và Chống ăn mòn: Inox vượt trội hoàn toàn. Thép carbon bị rỉ sét nhanh chóng, đặc biệt ở kích thước lớn như DN400, cần lớp sơn bảo vệ đắt tiền và bảo trì thường xuyên.

• Chi phí: Giá ban đầu của ống thép thấp hơn. Tuy nhiên, nếu tính tổng chi phí vòng đời (TCO - bao gồm bảo trì, thay thế), inox tối ưu dài hạn hơn rất nhiều do tuổi thọ cao gấp nhiều lần.

So với Ống nhựa (PVC/HDPE):

• Chịu nhiệt và Áp lực: Inox vượt trội. Nhựa bị giới hạn nhiệt độ thấp (thường < $60^\circ C$) và áp lực thấp, đặc biệt khi đường kính ống lớn đến 400mm.

• Độ bền và Tuổi thọ: Inox bền vững và có tuổi thọ cao hơn.

• Chi phí: Nhựa ban đầu rẻ hơn nhưng không thể thay thế inox trong các ứng dụng công nghiệp chịu tải trọng cơ học và nhiệt học lớn.

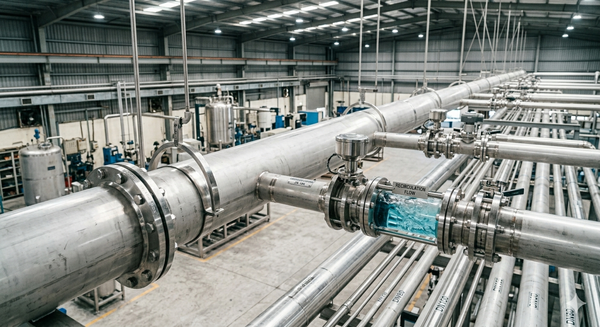

Ứng dụng thực tế

Ống inox DN400 dùng trong những trường hợp nào?

Nhờ kích thước lớn và đặc tính vượt trội, ống inox DN400 là "xương sống" của nhiều hệ thống hạ tầng quan trọng:

• Hệ thống cấp thoát nước đô thị: Dẫn nước sạch khối lượng lớn hoặc nước thải công nghiệp đã qua xử lý. Bề mặt nhẵn giúp tăng hiệu suất tải nước và chống tắc nghẽn.

• Nhà máy hóa chất, dầu khí: Dẫn các loại axit, kiềm, dung môi hữu cơ. Khả năng chống ăn mòn là yếu tố bắt buộc.

• Nhà máy thực phẩm, bia rượu: Trong các dây chuyền sản xuất lớn, inox DN400 được dùng làm ống tải nguyên liệu hoặc sản phẩm bán thành phẩm, đảm bảo vệ sinh an toàn thực phẩm tuyệt đối.

• Hệ thống PCCC: Dẫn nước áp lực cao để dập lửa nhanh chóng. Khả năng chịu nhiệt và áp lực cao của inox là rất cần thiết.

• Dẫn khí, hơi nóng: Ống inox đúc DN400 là lựa chọn duy nhất cho các đường ống dẫn hơi nóng (steam) áp lực lớn trong các nhà máy nhiệt điện, dệt nhuộm.



Sai lầm thường gặp khi chọn ống inox DN400

Việc chọn sai có thể dẫn đến hậu quả nghiêm trọng và lãng phí lớn:

1. Chọn sai loại inox: Dùng inox 201 cho hệ thống dẫn nước thải hóa chất để tiết kiệm ban đầu, dẫn đến ống bị thủng sau vài tháng. Lỗi "clorua ăn mòn" (cloride stress corrosion cracking) ở inox 304 khi dùng cho nước biển là một ví dụ điển hình cho sai lầm này.

2. Chỉ chọn theo giá rẻ: Mua ống từ nhà cung cấp không uy tín, không có CO/CQ, mối hàn kém chất lượng (ví dụ ngậm xỉ, nứt mối hàn flange) hoặc độ dày không đúng SCH, gây rò rỉ khi vận hành.

3. Không quan tâm độ dày (SCH): Chọn ống quá mỏng cho hệ thống áp lực cao vì muốn giảm chi phí, gây nguy cơ bùng nổ đường ống.

4. Không kiểm tra tiêu chuẩn: Mua ống mà không biết nó sản xuất theo tiêu chuẩn gì, không khớp với các phụ kiện (flange, co, tê) khác trong hệ thống.

Hướng dẫn / Checklist

Cách chọn ống inox DN400 phù hợp

Dưới đây là checklist 5 bước để bạn chọn được loại ống inox DN400 chính xác nhất:

• [ ] 1. Xác định môi trường vận hành: Hệ thống dẫn chất gì? Nồng độ hóa chất, nhiệt độ và áp lực bao nhiêu? Môi trường có Clorua cao không?

• [ ] 2. Chọn mác vật liệu: 201 cho trong nhà, 304 cho môi trường nước sạch/thực phẩm, 316 cho nước biển/hóa chất mạnh.

• [ ] 3. Chọn độ dày (SCH): Tra cứu độ dày SCH tương ứng với áp lực vận hành của hệ thống (tra bảng áp lực trong tiêu chuẩn sản xuất).

• [ ] 4. Kiểm tra tiêu chuẩn sản xuất: ASTM, JIS hay DIN? Phải đảm bảo nhất quán với các phụ kiện khác.

•

 Lưu ý khi sử dụng & bảo quản

Dù bền bỉ, inox cũng cần được "chăm sóc" đúng cách:

• Tránh môi trường clo cao: Không dùng inox 304 cho nước biển hoặc các dung dịch chứa Clo nồng độ cao ($> 200 ppm$). Nếu bắt buộc, phải dùng inox 316 hoặc cao hơn.

• Vệ sinh định kỳ: Để lớp oxit Crom luôn phục hồi, cần vệ sinh bề mặt ống để loại bỏ bụi bẩn, cặn bám, đặc biệt là trong các hệ thống dẫn thực phẩm.

• Lắp đặt đúng kỹ thuật: Tuyệt đối không siết bulong kết nối flange quá lực (như trong image_18.png), có thể gây vênh flange hoặc hỏng gioăng. Kiểm tra kỹ chất lượng các mối hàn.

• Kiểm tra mối hàn: Mối hàn flange là điểm yếu tiềm ẩn. Cần kiểm tra định kỳ bằng các phương pháp không phá hủy (NDT) để phát hiện sớm các vết nứt hoặc lỗi mối hàn flange.

FAQ - Câu hỏi thường gặp

1. Ống inox DN400 có đường kính bao nhiêu mm?

Đường kính danh nghĩa là 400mm, nhưng đường kính ngoài thực tế (OD) là 406.4mm. Đường kính trong (ID) sẽ phụ thuộc vào độ dày SCH bạn chọn.

2. Nên chọn inox 304 hay 316 cho DN400?

Nên chọn inox 304 cho nước sạch, thực phẩm phổ biến vì hiệu quả kinh tế. Inox 316 là bắt buộc cho môi trường nước biển, hóa chất hoặc thực phẩm có tính axit cao.

3. Ống DN400 chịu được áp lực bao nhiêu?

Áp lực chịu đựng phụ thuộc vào mác inox và độ dày SCH. Ví dụ, ống inox đúc DN400 SCH40 có thể chịu được áp lực hàng trăm bar, trong khi ống hàn cùng kích thước SCH5S có thể chỉ chịu vài bar. Cần tra bảng áp lực của tiêu chuẩn cụ thể.

4. Giá ống inox DN400 hiện nay là bao nhiêu?

Giá biến động theo mác inox, độ dày, tiêu chuẩn và thị trường. Bạn nên liên hệ trực tiếp với nhà cung cấp uy tín để nhận báo giá mới nhất.

5. Có nên dùng ống inox thay ống thép không?

Có, nếu bạn ưu tiên độ bền, khả năng chống ăn mòn và tuổi thọ dài hạn. Chi phí ban đầu cao hơn nhưng sẽ tối ưu hơn rất nhiều khi tính tổng chi phí vòng đời.

Kết luận

Ống inox DN400 là giải pháp đường ống công nghiệp tối ưu nhất cho các hệ thống đòi hỏi lưu lượng tải lượng lớn, độ bền cao và khả năng chống ăn mòn vượt trội. Với tuổi thọ lâu dài và hiệu suất vận hành ổn định, đây là một khoản đầu tư thông minh, giúp bạn yên tâm hoàn toàn về chất lượng công trình của mình.

Đừng để những lúng túng về thông số kỹ thuật hay mác vật liệu làm ảnh hưởng đến dự án của bạn. Lựa chọn một đối tác cung cấp uy tín là chìa khóa thành công.
