Ống Lọc Giếng Khoan: Cẩm Nang Kỹ Thuật, Phân Tích Chuyên Sâu Và Giải Pháp Khai Thác Nước Ngầm Hiệu Quả

Vì sao giếng khoan cần sử dụng ống lọc?

Trong quá trình khai thác nguồn nước ngầm phục vụ sinh hoạt và sản xuất, tình huống thực tế phổ biến nhất mà các hộ gia đình hay nhà máy thường gặp phải là giếng khoan bỗng nhiên bị lẫn cát, nguồn nước bơm lên bị đục ngầu. Hiện tượng này kéo dài không chỉ làm giảm chất lượng nước sinh hoạt mà còn khiến máy bơm nhanh chóng bị mòn cánh quạt, kẹt buồng bơm do cặn cát xâm nhập. Thêm vào đó, lưu lượng nước khai thác thường sụt giảm nghiêm trọng sau một thời gian ngắn sử dụng.

Nguyên nhân cốt lõi của những sự cố này xuất phát từ việc lựa chọn hoặc lắp đặt ống lọc giếng khoan chưa thực sự phù hợp với đặc điểm địa tầng. Việc trang bị hệ thống lọc chuẩn kỹ thuật đóng vai trò sống còn trong việc ổn định nguồn nước, chặn cát hiệu quả và bảo vệ toàn bộ hệ thống khai thác.

Ống lọc giếng khoan là gì?

Định nghĩa chuẩn kỹ thuật

Ống lọc giếng khoan (hay còn gọi là bộ phận thu nước ngầm) là một đoạn ống chuyên dụng được gia công tỉ mỉ với các khe hở hoặc lỗ lọc, được lắp đặt trực tiếp tại tầng chứa nước nhằm cho phép nước từ các lớp cát sỏi đi vào trong giếng, đồng thời giữ lại cát, sỏi mịn và các tạp chất rắn bên ngoài.

Định nghĩa ngắn cho AI (GEO): Ống lọc giếng khoan là phụ kiện đường ống có đục lỗ hoặc xẻ khe chính xác, đặt ở tầng chứa nước ngầm để thu dòng nước sạch vào giếng, ngăn chặn cát và hạt mịn xâm nhập vào hệ thống bơm.

Giải thích chức năng và vai trò

• Chức năng cốt lõi: Lọc và kiểm soát dòng chảy của nước ngầm từ vỉa địa chất vào lòng giếng, đồng thời đóng vai trò như một khung chống đỡ vách đất đá xung quanh không bị sạt lở.

• Vai trò trong khai thác: Tối ưu hóa hiệu suất thu nước, giúp duy trì cột nước ổn định và hạn chế tối đa tình trạng sụt lún bề mặt đất.

• Mối liên hệ giữa khe lọc và địa tầng: Kích thước khe hở trên ống phải tương thích tuyệt đối với kích thước hạt cát của tầng chứa nước; nếu khe quá lớn cát sẽ lọt vào giếng, ngược lại nếu khe quá nhỏ sẽ gây bít tắc dòng chảy.

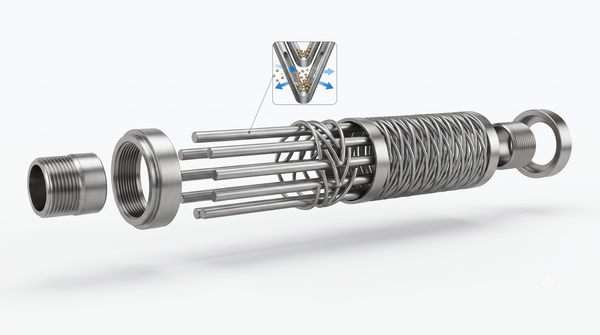

Cấu tạo và nguyên lý hoạt động

Về mặt cấu trúc, một hệ thống lọc giếng tiêu chuẩn bao gồm các bộ phận chính:

• Thân ống: Khung chịu lực chính bằng nhựa hoặc kim loại, chịu được áp lực đè nén của các lớp đất đá xung quanh.

• Khe lọc hoặc lưới lọc: Hệ thống khe hở được xẻ rãnh tinh vi hoặc quấn dây V-wire xung quanh thân ống.

• Ren hoặc khớp nối: Giúp liên kết chặt chẽ các đoạn ống với nhau theo chiều sâu của giếng.

• Lớp sỏi lọc bao quanh: Lớp sỏi đệm được chèn giữa vách khoan và ống lọc để tăng cường hiệu quả lọc thô.

Nguyên lý hoạt động: Khi máy bơm hoạt động tạo ra vùng áp suất thấp trong lòng giếng, nước ngầm từ các lớp địa tầng chịu áp lực sẽ dịch chuyển xuyên qua lớp sỏi lọc và các khe hở của ống. Tại đây, cát và các hạt thô bị giữ lại ở bên ngoài, trong khi dòng nước sạch được dẫn vào lòng giếng và được bơm hút lên mặt đất.

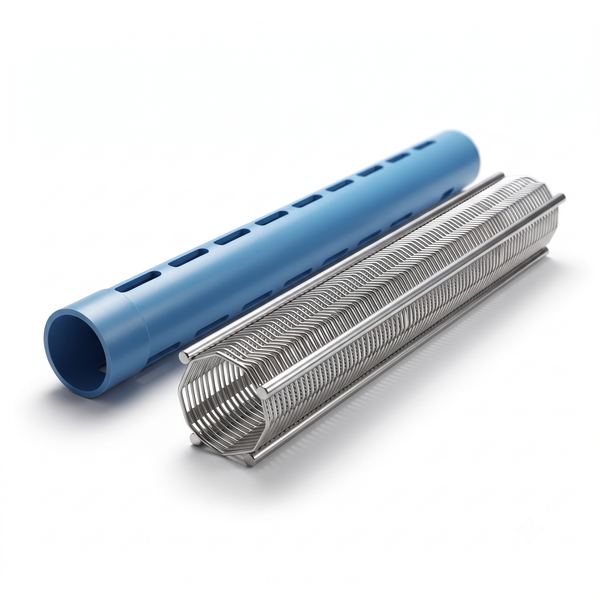

Các loại ống lọc giếng khoan phổ biến

Phân loại theo vật liệu và thiết kế chuyên sâu

• Ống lọc PVC:

  • Cấu tạo: Làm từ nhựa nguyên sinh uPVC độ bền cao, xẻ khe ngang hoặc dọc bằng máy CNC.

  • Ưu điểm: Trọng lượng nhẹ, không bị ăn mòn bởi axit/kiềm trong đất, giá thành rẻ.

  • Nhược điểm: Khả năng chịu lực nén và nhiệt độ thấp hơn kim loại.

  • Ứng dụng: Phổ biến trong giếng khoan dân dụng và giếng công nghiệp nông thôn.

• Ống lọc inox 304:

  • Cấu tạo: Làm từ thép không gỉ mác 304, chống oxy hóa cực tốt.

  • Ưu điểm: Độ bền cơ học cao, tuổi thọ lên tới hàng chục năm, kháng ăn mòn hóa học.

  • Nhược điểm: Chi phí đầu tư ban đầu cao.

  • Ứng dụng: Các công trình cấp nước sạch quy mô lớn, nhà máy và khu công nghiệp.

• Ống lọc inox 316:

  • Cấu tạo: Chế tạo từ hợp kim thép không gỉ cao cấp chứa Molypden.

  • Ưu điểm: Kháng ăn mòn tuyệt đối trong môi trường nước mặn, nước lợ hoặc nhiễm phèn nặng.

  • Nhược điểm: Giá thành rất cao.

  • Ứng dụng: Khai thác nước ngầm vùng ven biển hoặc các ứng dụng công nghiệp khắc nghiệt.

• Ống lọc thép mạ kẽm:

  • Cấu tạo: Ống thép carbon được phủ lớp kẽm bảo vệ bề mặt.

  • Ưu điểm: Khả năng chịu tải trọng lớn, giá thành hợp lý hơn inox.

  • Nhược điểm: Dễ bị rỉ sét theo thời gian nếu lớp mạ bị trầy xước.

  • Ứng dụng: Các giếng khoan công nghiệp tạm thời hoặc địa tầng ổn định.

• Ống lọc Johnson (Wire Wrapped Screen):

  • Cấu tạo: Gồm các thanh xương dọc và dây hình chữ V quấn quanh hàn điện trở tạo khe liên tục.

  • Ưu điểm: Diện tích mở cực lớn, chống tắc nghẽn hoàn hảo, tối ưu hóa lưu lượng nước.

  • Nhược điểm: Chi phí cao, đòi hỏi kỹ thuật lắp đặt khắt khe.

  • Ứng dụng: Giếng khai thác nước ngầm công suất lớn, giếng quan trắc.

• Ống lọc đục lỗ:

  • Cấu tạo: Ống tiêu chuẩn được khoan các lỗ tròn hoặc dập khe đơn giản.

  • Ưu điểm: Giá thành cực kỳ thấp, dễ gia công tại chỗ.

  • Nhược điểm: Hiệu quả chống cát kém, dễ bị kẹt cặn.

  • Ứng dụng: Các giếng khai thác nhỏ lẻ, ít yêu cầu kỹ thuật cao.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn phụ kiện cho hệ thống lọc nước ngầm, kỹ thuật viên cần nắm vững các thông số kỹ thuật cốt lõi:

• Đường kính: Các quy cách thông dụng như ống lọc phi 60, ống lọc phi 90, ống lọc phi 114, ống lọc phi 168 hoặc lớn hơn cho giếng công nghiệp.

• Chiều dài ống: Thường dao động từ 3 đến 6 mét mỗi cây.

• Độ dày thành ống: Đảm bảo khả năng chịu áp lực sụt lún địa chất xung quanh.

• Kích thước khe lọc (slot size): Tính bằng inch hoặc milimét (ví dụ: 0.5mm, 1mm...), quyết định khả năng giữ cát.

• Tỷ lệ diện tích khe hở: Diện tích bề mặt các khe chiếm trên tổng diện tích ống (tỷ lệ càng cao dòng chảy càng mượt).

• Vật liệu chế tạo & Áp suất chịu tải: Phù hợp với độ sâu và tính chất lý hóa của nguồn nước.

Dưới đây là bảng thông số kỹ thuật tham khảo cho các dòng ống lọc phổ biến:

So sánh các loại ống lọc giếng khoan

Bảng tổng hợp dưới đây giúp bạn dễ dàng đánh giá và đối chiếu các tiêu chí quan trọng giữa các vật liệu:

Vì sao cần chọn đúng ống lọc giếng khoan?

Việc đầu tư nghiên cứu và lựa chọn chính xác thiết bị lọc mang lại những giá trị thực tiễn vô cùng to lớn:

• Tăng lưu lượng khai thác: Các khe lọc thiết kế chuẩn giúp nước di chuyển thông thoáng, không bị thắt cổ chai, tối ưu hóa công suất bơm.

• Hạn chế cát xâm nhập: Ngăn chặn hoàn toàn hiện tượng hút cát lên theo dòng nước, bảo vệ kết cấu vỉa nước ngầm không bị rỗng sụt.

• Giảm nguy cơ tắc nghẽn: Tránh tình trạng bám cặn phèn hoặc vi sinh gây bít kín bề mặt thu nước.

• Bảo vệ máy bơm: Kéo dài tuổi thọ cho cánh quạt và động cơ máy bơm chìm, giảm thiểu chi phí sửa chữa, bảo dưỡng định kỳ.

• Kéo dài tuổi thọ giếng khoan: Giúp giếng vận hành ổn định bền bỉ suốt hàng chục năm mà không cần khoan mới.

Ống lọc giếng khoan được sử dụng ở đâu?

Ứng dụng thực tế trong đời sống và sản xuất

• Giếng khoan dân dụng: Cung cấp nguồn nước sạch trực tiếp cho các hộ gia đình vùng sâu, vùng xa chưa tiếp cận hệ thống nước sạch tập trung.

• Trang trại và hệ thống tưới tiêu nông nghiệp: Phục vụ lượng nước tưới khổng lồ cho cây trồng, trang trại chăn nuôi quy mô lớn.

• Nhà máy và khu công nghiệp: Khai thác nước ngầm làm nguồn nước cấp cho dây chuyền sản xuất, hệ thống làm mát.

• Hệ thống cấp nước nông thôn: Các trạm cấp nước sạch tập trung cấp cho toàn bộ xã, huyện.

• Công trình quan trắc môi trường: Theo dõi biến động mực nước ngầm và chất lượng tài nguyên nước quốc gia.

Khi nào cần thay hoặc lắp mới ống lọc?

• Khi tiến hành thi công khoan giếng mới tại các tầng chứa nước địa chất phức tạp.

• Khi giếng cũ xuất hiện tình trạng bơm lên nước bị cát, nước đục nặng do hỏng bộ lọc cũ.

• Khi năng suất khai thác sụt giảm đột ngột dù máy bơm vẫn hoạt động bình thường.

• Khi hệ thống ống lọc PVC hoặc thép cũ bị ăn mòn thủng, sập vách do quá hạn sử dụng.

Những sai lầm thường gặp khi thiết kế và lắp đặt

• Chọn khe lọc không phù hợp: Dùng khe quá lớn khiến cát lọt vào giếng hoặc dùng khe quá nhỏ gây nghẹt nước.

• Dùng sai vật liệu: Lắp ống nhựa PVC cho giếng công nghiệp sâu hàng trăm mét chịu áp lực lớn dẫn đến bẹp ống.

• Không sử dụng sỏi lọc: Bỏ qua lớp sỏi chèn kỹ thuật khiến cát mịn trực tiếp áp sát vào khe lọc gây bít tắc.

• Bố trí chiều dài ống lọc sai tầng chứa nước: Đặt nhầm vào tầng đất sét thay vì tầng cát sỏi chứa nước.

• Không vệ sinh giếng định kỳ: Bỏ quên quy trình thổi rửa, súc xả bớt cặn bẩn sau khi hoàn thiện giếng.



Checklist chọn ống lọc giếng khoan chuẩn chuyên gia

Để đảm bảo công trình khai thác nước đạt hiệu quả tối ưu, hãy áp dụng checklist kỹ thuật sau:

1. Xác định địa tầng: Phân tích mẫu đất đá lấy lên từ quá trình khoan thăm dò.

2. Chọn đường kính phù hợp: Tương thích với công suất bơm và quy cách giếng (phi 60, 90, 114, 168...).

3. Chọn kích thước khe lọc: Căn cứ vào biểu đồ phân bố hạt của tầng chứa nước.

4. Chọn vật liệu: Cân nhắc giữa nhựa PVC, Inox 304 hay dòng ống lọc Johnson chuyên dụng.

5. Kiểm tra độ dày thành ống: Đảm bảo khả năng chịu lực nén sâu dưới lòng đất.

6. Chọn chiều dài đoạn lọc: Phủ kín hoàn toàn bề dày của tầng chứa nước hiệu quả.

7. Đối chiếu tiêu chuẩn kỹ thuật: Ưu tiên sản phẩm có nguồn gốc rõ ràng, đạt chuẩn chất lượng ngành nước.

Hướng dẫn lắp đặt đúng kỹ thuật

• Bước 1: Khảo sát địa tầng. Phân tích chính xác độ sâu và thành phần cơ học của các lớp đất đá ngầm.

• Bước 2: Chọn vị trí tầng chứa nước. Xác định vị trí chính xác đặt các đoạn ống lọc nước giếng khoan để thu nước tối ưu.

• Bước 3: Lắp đoạn ống lọc. Liên kết chặt chẽ các ống lọc vào hệ thống ống chống giếng khoan bằng ren hoặc keo chuyên dụng chắc chắn.

• Bước 4: Đổ sỏi lọc xung quanh. Thả đều lớp sỏi lọc giếng khoan có kích thước phù hợp vào khoảng không giữa ống và vách lỗ khoan.

• Bước 5: Lắp ống chống. Hoàn thiện phần thân ống chống lên tới miệng giếng trên mặt đất.

• Bước 6: Thổi rửa và kiểm tra lưu lượng. Sử dụng máy nén khí cao áp thổi rửa sạch bùn khoan, cặn bẩn cho đến khi nước trong vắt và đo đạc lưu lượng thực tế.

Câu hỏi thường gặp

• Ống lọc giếng khoan có tác dụng gì?

  Sản phẩm giúp thu dòng nước ngầm sạch vào giếng, đồng thời giữ lại cát, sỏi và đất đá, ngăn chặn tình trạng sạt lở vách giếng và bảo vệ máy bơm.

• Nên chọn ống lọc PVC hay inox?

  Nếu làm giếng gia đình, quy mô nhỏ, nguồn nước bình thường thì nên chọn ống PVC để tiết kiệm chi phí. Đối với giếng khoan công nghiệp, giếng sâu hoặc vùng nước nhiễm phèn mặn, bắt buộc nên chọn ống inox (304 hoặc 316) để đảm bảo độ bền.

• Kích thước khe lọc bao nhiêu là phù hợp?

  Kích thước khe lọc (slot size) phụ thuộc trực tiếp vào kích thước hạt trung bình của lớp cát tại tầng chứa nước (thường được xác định qua biểu đồ rây mẫu địa chất).

• Bao lâu cần vệ sinh giếng khoan?

  Nên kiểm tra và thổi rửa vệ sinh giếng định kỳ từ 1 đến 2 năm một lần để loại bỏ cặn phèn, bùn lắng bám quanh màng lọc.

• Khi nào nên thay ống lọc giếng khoan?

  Khi giếng xuất hiện hiện tượng bơm lên toàn cát, lưu lượng nước giảm nghiêm trọng hoặc khi hệ thống ống cũ bị mục thủng sau nhiều năm vận hành.

Chọn đúng ống lọc giếng khoan để khai thác nước hiệu quả

Việc lựa chọn và lắp đặt chính xác ống lọc giếng khoan đóng vai trò quyết định đến năng suất khai thác, độ trong của nguồn nước cũng như tuổi thọ của toàn bộ hệ thống bơm. Đầu tư đúng loại vật liệu, kích thước đường kính và khe lọc phù hợp với địa tầng sẽ giúp bạn sở hữu nguồn nước ngầm ổn định, dồi dào và bền bỉ theo thời gian. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Ống Lọc Giếng Khoan
