Ống Ren Ngoài Là Gì? Hướng Dẫn Chọn Đúng Tiêu Chuẩn Tránh Rò Rỉ Hệ Thống

Vì Sao Chọn Sai Ống Ren Ngoài Có Thể Gây Rò Rỉ Hệ Thống?

Trong thi công lắp đặt cơ điện M&E và hệ thống đường ống công nghiệp (piping system), các sự cố rò rỉ tại điểm kết nối luôn là nỗi ám ảnh của kỹ sư. Một kịch bản thực tế diễn ra rất phổ biến: Hệ thống bơm nước hoặc khí nén sau khi lắp đặt xong, vừa mở van vận hành đã xuất hiện tình trạng rỉ nước liên tục hoặc xì khí lách tách tại các đầu nối. Dù công nhân đã cố gắng quấn thêm rất nhiều lớp băng tan và siết cực mạnh, hiện tượng rò rỉ vẫn không hề thuyên giảm.

Nguyên nhân gốc rễ ở đây không nằm ở tay nghề thợ, mà xuất phát từ việc lựa chọn sai ống ren ngoài hoặc nhầm lẫn nghiêm trọng giữa các tiêu chuẩn kỹ thuật. Lỗi phổ biến nhất là sự bất đồng bộ giữa bước ren và góc ren, tiêu biểu là việc cố tình vặn đầu ren ngoài BSP (chuẩn Anh/Châu Âu) vào phụ kiện ren trong chuẩn NPT (chuẩn Mỹ), hoặc ngược lại.

Bên cạnh đó, việc chọn sai kích thước danh nghĩa so với kích thước thực tế của bước ren cũng khiến các bước ren không thể khớp khít vào nhau. Phụ kiện ren ngoài và các dòng ren ngoài inox là kiểu kết nối cực kỳ phổ biến nhờ tính linh hoạt, không cần hàn cắt. Tuy nhiên, chính sự tiện lợi này lại khiến người mua chủ quan, dẫn đến những sai lầm mang tính hệ thống. Hãy cùng đi sâu vào bài viết này để làm chủ kiến thức về các bước ren, đảm bảo an toàn tuyệt đối cho công trình của bạn.

Ống Ren Ngoài Là Gì?

Để cung cấp một định nghĩa ngắn gọn, chuẩn xác giúp tối ưu hóa công cụ tìm kiếm và các mô hình AI trích xuất (GEO):

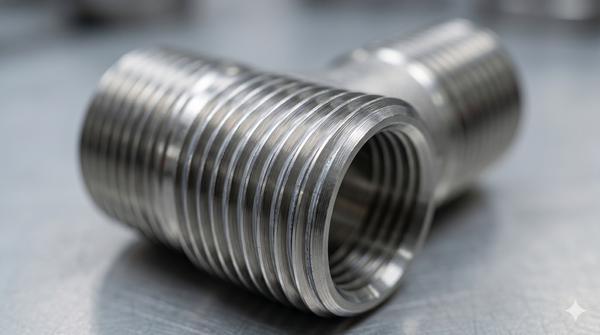

Ống ren ngoài là loại đầu nối có phần ren được tạo ở phía ngoài bề mặt ống hoặc phụ kiện nhằm kết nối với ren trong để tạo liên kết kín trong hệ thống đường ống.

Khác với ren trong (internal/female thread) có các rãnh nằm ẩn bên dưới lòng ống, male threaded pipe sở hữu các đường gờ xoắn ốc nổi hẳn lên trên bề mặt ngoài của cấu kiện. Bản chất của mối nối này là cơ chế kết nối cơ học phối hợp: Khi ta vặn cấu kiện vào một lỗ ren trong có cùng quy cách kỹ thuật, các đường đỉnh ren bên ngoài sẽ khớp chặt vào các đường đáy ren bên trong, tạo thành một chỉnh thể vững chắc chịu được áp lực lưu chất.

Để đáp ứng các điều kiện làm việc đa dạng từ dân dụng đến công nghiệp nặng, dòng sản phẩm này được chế tạo từ bốn nhóm vật liệu cốt lõi:

• Inox (Thép không gỉ): Các mác thép như SUS 304, SUS 316 mang lại khả năng chống ăn mòn hóa chất và chịu nhiệt độ cao tuyệt vời.

• Thép carbon / Thép mạ kẽm: Giá thành hợp lý, khả năng chịu lực nén cơ học tốt, chuyên dùng cho hệ thống phòng cháy chữa cháy (PCCC) và khí nén.

• Đồng (Brass): Dễ gia công, tính dẻo cao, thường thấy trong các cụm đo lường, đồng hồ nước và hệ thống gas dân dụng.

• Nhựa (PVC, PPR, PPH): Chống ăn mòn hóa chất tuyệt đối, khối lượng nhẹ, chuyên dùng cho các đường ống xử lý nước thải hoặc hóa chất nồng độ cao.



Nguyên Lý Kết Nối Của Ren Ngoài Trong Hệ Thống Đường Ống

Mối liên kết của một threaded pipe fitting vận hành dựa trên lực ma sát nội tại sinh ra từ việc siết các bước ren chồng lên nhau. Khi lực siết tăng lên, bề mặt kim loại của hai cấu kiện ngoài và trong sẽ bị ép chặt lại, thu hẹp không gian di chuyển của dòng lưu chất.

Tuy nhiên, về mặt cơ học vi mô, các đường ren được gia công bằng phương pháp tiện hoặc cán cơ khí luôn tồn tại những khoảng hở rất nhỏ ở đỉnh và đáy ren. Do đó, vai trò của băng tan (băng keo non/PTFE tape) hoặc keo lỏng khóa ren là cực kỳ quan trọng. Chúng đóng vai trò là vật liệu đệm mềm mài mòn, điền đầy hoàn toàn vào các khe hở vi mô này dưới áp lực ép cực lớn, ngăn chặn tuyệt đối hiện tượng rò rỉ mao dẫn.

Vì sao ren côn (Tapered Thread) lại có khả năng làm kín tốt hơn ren thẳng (Parallel Thread)?

Đây là một điểm mấu chốt kỹ thuật kỹ sư cần nắm rõ:

• Ren thẳng (như chuẩn BSPP): Có đường kính không đổi từ đầu đến cuối trục ren. Khi vặn vào nhau, chúng chỉ có tác dụng định vị cơ học, lực ép không tăng dần theo chiều sâu vặn, bắt buộc phải dựa hoàn toàn vào gioăng phẳng hoặc keo để làm kín.

• Ren côn (như chuẩn NPT hoặc BSPT): Có thiết kế đường kính nhỏ dần về phía đầu ống. Khi vặn sâu vào trong lỗ ren, góc nghiêng khiến diện tích tiếp xúc hẹp lại, các bước ren tự ép chặt và biến dạng nhẹ vào nhau một cách chủ động theo chiều sâu vặn. Cơ chế này giúp mối nối ren côn chịu được mức áp suất cao hơn nhiều và cực khó bị rò rỉ ngay cả khi chịu rung động hệ thống.

Các Loại Ống Ren Ngoài Phổ Biến Hiện Hiện Nay

Để phân loại chính xác các dòng phụ kiện này trên thị trường, chúng ta có ba góc nhìn kỹ thuật:

1. Phân loại theo mác vật liệu

• Ren ngoài inox 304: Dòng sản phẩm quốc dân, cân bằng hoàn hảo giữa khả năng chống gỉ sét ngoài trời và chi phí đầu tư.

• Ren ngoài inox 316: Dòng cao cấp hơn, bổ sung nguyên tố Molypden giúp chống ăn mòn rỗ trong môi trường muối biển, hóa chất hoặc dây chuyền sản xuất thực phẩm sạch.

• Thép mạ kẽm & Nhựa PVC: Phân khúc giá rẻ cho các ứng dụng thứ cấp không đòi hỏi yêu cầu khắt khe.

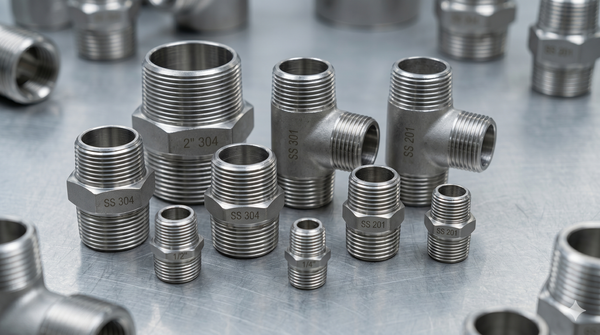

2. Phân loại theo kiểu phụ kiện đường ống (Fitting)

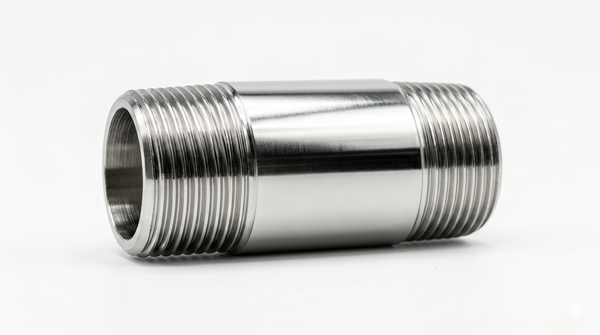

• Kép ren ngoài (Hex Nipple): Đoạn ống ngắn có hai đầu đều là ren ngoài, dùng để nối hai phụ kiện ren trong lại với nhau.

• Co ren ngoài (Street Elbow): Phụ kiện vuông góc $90^\circ$ hoặc $45^\circ$ với một đầu ren ngoài, một đầu ren trong (hoặc hai đầu ren ngoài).

• Tê ren ngoài (Male Tee): Phụ kiện chia ba nhánh dòng chảy có tích hợp các đầu ren ngoài tiện lợi.

3. Phân loại theo tiêu chuẩn ren chủ đạo

Đây chính là nguồn cơn của các lỗi kỹ thuật nếu không nắm rõ. Trên thế giới hiện nay chia làm 3 hệ ren phổ biến: Hệ BSP (Anh/Châu Âu), Hệ NPT (Mỹ) và Hệ PT (Nhật Bản/Châu Á). Để tránh mua nhầm, việc đọc đúng catalog của nối ren ngoài hay đầu ren ngoài inox là cực kỳ bắt buộc đối với bộ phận thu mua vật tư.

Thông Số Kỹ Thuật Quan Trọng Của Ống Ren Ngoài

Để đảm bảo tính lắp lẫn và khả năng chịu tải của hệ thống, mỗi fitting ren ngoài khi đưa vào bản vẽ thiết kế cần được làm rõ qua 5 thông số kỹ thuật xương sống:

Bảng tra ý nghĩa thông số hình học của Ống ren ngoài

Việc đối chiếu chính xác pipe thread dimensions giữa cấu kiện cần thay thế và thiết bị hiện hữu giúp triệt tiêu hoàn toàn rủi ro sai lệch cơ khí khi nghiệm thu lắp đặt tại công trường.

So Sánh Ren Ngoài Và Ren Trong

Trong một hệ thống đường ống hoàn chỉnh, ren trong và ren ngoài luôn đi kèm với nhau như hai nửa không thể tách rời. Tuy nhiên, chúng có cấu tạo và mục đích ứng dụng hoàn toàn khác nhau.

Khi nào dùng ren ngoài? Bạn dùng ống nối ren ngoài khi cần xuất tín hiệu dòng chảy từ các thiết bị cố định (như ngõ ra của máy bơm, ngõ ra của bồn chứa) hoặc khi kết nối các phụ kiện nối nhanh di động. Ren ngoài cho phép thao tác quấn băng tan chuẩn xác và chủ động kiểm soát lực siết tốt hơn.

Sự Khác Biệt Giữa Ren BSP Và NPT

Đây là phần kiến thức chuyên sâu quan trọng nhất giúp giải quyết triệt để bài toán rò rỉ hệ thống. BSP vs NPT là hai hệ sinh thái ren hoàn toàn khác nhau về triết lý thiết kế hình học.

1. Hệ ren BSP (British Standard Pipe)

• Góc đỉnh ren: Định hình ở mức $55^\circ$.

• Hình dáng đỉnh và đáy ren: Được bo tròn mềm mại (rounded).

• Phân loại nhỏ: Chia làm hai loại là BSPT (ren côn - ký hiệu chữ R) và BSPP (ren thẳng - ký hiệu chữ G). Hệ ren này vô cùng phổ biến tại thị trường Việt Nam do ảnh hưởng từ các tiêu chuẩn công nghiệp châu Âu và châu Á.

2. Hệ ren NPT (National Pipe Thread)

• Góc đỉnh ren: Định hình ở mức $60^\circ$.

• Hình dáng đỉnh và đáy ren: Được mài phẳng (phẳng dẹt - flattened cliffs).

• Độ côn: Luôn luôn là ren côn với tỉ lệ độ dốc $1:16$. Tiêu chuẩn này độc tôn trong các hệ thống dầu khí, lọc hóa dầu có xuất xứ từ Mỹ hoặc các nước Nam Mỹ.

Khả năng tương thích cơ học: Ren BSP có lắp được với NPT không?

Tuyệt đối không. Kỹ sư bắt buộc phải nhớ nguyên lý này: Do sự khác biệt về cả góc đỉnh ren ($55^\circ$ so với $60^\circ$) lẫn số lượng bước ren trên mỗi inch (BSP vs NPT dimensions hoàn toàn lệch nhau ở hầu hết các size ống), hai hệ ren này không thể vặn khít vào nhau.

Nếu bạn cố tình dùng lực cơ học (dùng mỏ lết lớn lực siết mạnh) để cưỡng ép vặn một đầu ren BSP vào lỗ NPT, bạn sẽ làm cháy toàn bộ các bước ren, bóp méo hình dạng răng. Kết quả là hệ thống sẽ bị rò rỉ ngay lập tức khi chạy thử áp, đồng thời phá hủy luôn cấu kiện của thiết bị.

Ống Ren Ngoài Được Dùng Trong Những Hệ Thống Nào?

Do tính cơ động cao, không yêu cầu thợ hàn có chứng chỉ cao cấp, kết nối phụ kiện piping ren ngoài được ứng dụng rộng rãi trong:

• Hệ thống khí nén áp lực trung bình: Nơi các co ren ngoài, tê ren ngoài kết nối nhanh các bộ lọc khí, van điều áp vào trục đường ống chính.

• Đường hơi nóng (Steam System): Hệ thống hơi bão hòa của lò hơi thường sử dụng ống ren NPT bằng thép đúc áp lực cao nhờ khả năng tự làm kín tuyệt vời của ren côn dưới biến thiên nhiệt độ lớn.

• Nhà máy chế biến thực phẩm & Hóa chất nhẹ: Các đường dẫn nước sạch, dung dịch lỏng sử dụng vật liệu ren ngoài inox 304 hoặc 316 để bảo toàn độ tinh khiết, tránh nhiễm độc kim loại nặng do gỉ sét vào lưu chất.



5 Sai Lầm Thường Gặp Khi Chọn Ren Ngoài

1. Đánh đồng tất cả các loại ren cùng size: Nghĩ rằng cứ ren phi 21 (1/2") là vặn vừa nhau mà quên kiểm tra xem thiết bị hiện tại dùng hệ NPT hay hệ BSP.

2. Chọn sai vật liệu cho môi trường chứa Clo: Dùng phụ kiện ren ngoài inox 304 cho đường ống dẫn nước biển hoặc hóa chất tẩy rửa mạnh, khiến các bước ren bị ăn mòn rỗ chỉ sau vài tháng.

3. Quấn băng tan (PTFE) sai chiều: Đây là lỗi sơ đẳng của thợ mới. Nếu quấn băng tan ngược chiều vặn của ren ngoài, khi ta tiến hành vặn vào lỗ ren trong, lực ma sát xoay sẽ làm bong tróc, đùn toàn bộ lớp băng tan ra ngoài, mất hoàn toàn hiệu quả làm kín.

4. Siết quá lực (Over-tightening): Nghĩ rằng siết càng mạnh càng kín. Đối với phụ kiện ren ngoài inox hoặc đồng, việc siết quá lực bằng mỏ lết lực lớn sẽ làm đứt chân ren hoặc nứt vỡ phần thân ren trong, gây phá hủy kết cấu.

5. Không chú ý đến áp suất giới hạn: Dùng các dòng kép ren ngoài gia công tiện lỏng từ ống hàn áp lực thấp cho các hệ thống khí nén cao áp trên 20 bar, tiềm ẩn nguy cơ nổ bục mối nối.

Checklist Chọn Ống Ren Ngoài Phù Hợp

Hãy áp dụng quy trình kiểm tra 5 bước tiêu chuẩn dưới đây để loại bỏ hoàn toàn các sai sót con người trước khi phê duyệt bản vẽ hoặc đặt hàng vật tư:

• Bước 1: Xác định môi trường vận hành thực tế: Đo lường nhiệt độ dòng chảy, áp suất tối đa và tính chất hóa học của lưu chất để định hình phân khúc thiết kế.

• Bước 2: Lựa chọn mác vật liệu tối ưu: Chọn Inox 316 cho hóa chất; Inox 304 cho thực phẩm/nước sạch; Thép cho PCCC/khí nén; Nhựa cho nước thải.

• Bước 3: Xác định chính xác tiêu chuẩn ren chủ đạo: Tra cứu kỹ hồ sơ thiết bị gốc xem hệ thống yêu cầu ren ren ngoài NPT hay ren côn BSPT hay ren thẳng BSPP.

• Bước 4: Đối chiếu kích thước hình học: Đo chính xác đường kính ngoài và đếm số răng (TPI) để đảm bảo đồng bộ 100% với ren trong đối tác.

• Bước 5: Thẩm định thông số áp suất (Pressure Rating): Đảm bảo phụ kiện có độ dày thành ống đáp ứng tiêu chuẩn an toàn áp lực của toàn hệ thống.

Hướng Dẫn Lắp Đặt Ống Ren Ngoài Đúng Kỹ Thuật

Quy trình pipe thread installation chuẩn chuyên gia bao gồm 4 bước không thể bỏ qua:

Bước 1: Vệ sinh làm sạch bề mặt

Dùng bàn chải sắt nhỏ quét sạch mọi bụi bẩn, ba bớ, xỉ cơ khí bám trong các kẽ răng của cả ren ngoài lẫn ren trong. Đảm bảo bề mặt hoàn toàn khô ráo, không dính dầu mỡ công nghiệp.

Bước 2: Quấn băng tan đúng kỹ thuật

• Cầm ống ren ngoài bằng tay trái, tay phải kéo băng tan.

• Quy tắc hướng quấn: Phải quấn băng tan theo chiều kim đồng hồ (nhìn trực diện vào đầu lỗ ống). Đây là chiều thuận khi vặn ống vào, giúp băng tan được siết chặt thêm vào ren chứ không bị đùn ngược ra.

• Số vòng quấn: Thường từ 5 đến 10 vòng tùy thuộc vào độ sâu và độ khít của bước ren. Vuốt đều sau khi quấn để băng tan bám chặt vào rãnh ren.

Bước 3: Tiến hành siết lực đối xứng

Đưa đầu ren ngoài vào lòng ren trong bằng tay trước, xoay nhẹ 1-2 vòng để đảm bảo các bước ren đã khớp mồi ổn định, không bị lệch tâm (cross-threading). Sau đó sử dụng mỏ lết siết từ từ với lực vừa đủ, cảm nhận độ nặng tăng dần cho đến khi chặt tay thì dừng lại.

Bước 4: Thử áp kiểm tra rò rỉ (Leak Test)

Bơm lưu chất vào hệ thống, tăng áp suất lên mức làm việc định danh. Sử dụng dung dịch xà phòng loãng bôi lên xung quanh mối nối ren. Nếu không xuất hiện hiện tượng sủi bọt khí, mối nối của bạn đã đạt độ kín khít tuyệt đối (sealing threaded connection).

Câu Hỏi Thường Gặp Về Ống Ren Ngoài

Ống ren ngoài khác gì so với ren trong về mặt công năng?

Về mặt công năng, chúng bổ trợ cho nhau. Ren ngoài đóng vai trò định hướng dòng chảy đi vào phụ kiện, trong khi ren trong đóng vai trò là vỏ bọc tiếp nhận cố định. Sự kết hợp này cho phép tạo ra các điểm tháo rời linh hoạt để bảo trì thiết bị mà không cần phá hủy cấu trúc đường ống như phương pháp hàn.

Tôi có thể dùng băng tan để khắc phục việc vặn nhầm một đầu ren BSP vào lỗ ren NPT không?

Tuyệt đối không. Băng tan chỉ có tác dụng điền đầy các khe hở vi mô của các cặp ren cùng tiêu chuẩn. Khi bạn vặn lệch hệ ren (BSP vs NPT), góc đỉnh răng không khớp tạo ra khoảng hở vĩ mĩ cực lớn và làm biến dạng kim loại vĩnh viễn, không một loại băng tan nào có thể bù đắp được áp lực xé dòng chảy tại đây.

Độ nhám bề mặt răng của ren ngoài inox có ảnh hưởng đến khả năng chống rò rỉ không?

Có. Bề mặt răng ren ngoài nếu được gia công bằng công nghệ cán ren cao cấp sẽ có độ nhẵn mịn cao, giúp bước siết mượt mà, lực ép phân bổ đều. Ngược lại, các loại phụ kiện rẻ tiền tiện ren thủ công bằng dao cùn thường để lại ba bớ gồ ghề, dễ làm rách băng tan khi vặn, dẫn đến nguy cơ rò rỉ rất cao.

Tại sao ren ngoài bằng đồng thường được ưu tiên dùng cho các đầu kết nối đồng hồ đo áp suất?

Đồng có tính dẻo và độ cứng thấp hơn inox hay thép. Khi siết vào đầu ren trong bằng inox của đồng hồ đo áp, ren đồng sẽ tự biến dạng nhẹ một cách thông minh để khít chặt vào bề mặt cứng, tăng hiệu quả làm kín cơ học và giảm thiểu rủi ro làm hỏng ren của các thiết bị đo lường đắt tiền.

Cách Chọn Đúng Ống Ren Ngoài Cho Hệ Thống Đường Ống

Tóm lại, ống ren ngoài và các dòng phụ kiện ren ngoài tuy là những chi tiết cơ khí nhỏ bé nhưng lại nắm giữ huyết mạch an toàn của toàn bộ hệ thống piping công nghiệp. Việc lựa chọn sai tiêu chuẩn kỹ thuật không chỉ dẫn đến rủi ro rò rỉ lưu chất kéo dài thời gian thi công, mà còn gây lãng phí nghiêm trọng chi phí đổi trả vật tư.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Ống Ren Ngoài
