Phin Lọc Khí: Cẩm Nang Kỹ Thuật, Thông Số Và Giải Pháp Bảo Vệ Hệ Thống Khí Nén
Vì sao hệ thống khí nén cần phin lọc khí?
Trong quá trình vận hành, dòng khí nén sinh ra từ máy nén khí không bao giờ ở trạng thái hoàn toàn tinh khiết. Ngược lại, thực tế cho thấy khí nén luôn chứa một lượng lớn tạp chất gồm bụi bẩn hút từ môi trường, hơi nước ngưng tụ và dầu bôi trơn rò rỉ từ đầu nén. Khi nguồn khí bẩn này đi vào hệ thống, các van điện từ, xi lanh và thiết bị cơ cấu chấp hành sẽ nhanh chóng bị mài mòn, kẹt cứng hoặc rò rỉ.
Hậu quả là chi phí sửa chữa và thay thế thiết bị tăng vọt, chưa kể đến việc dây chuyền sản xuất bị đình trệ ngoài ý muốn. Đó chính là lý do phin lọc khí đóng vai trò là tuyến phòng thủ cốt lõi, giúp lọc sạch toàn diện tạp chất để bảo vệ an toàn cho toàn bộ hệ thống khí nén công nghiệp.
Phin lọc khí là gì?
Định nghĩa chuẩn kỹ thuật

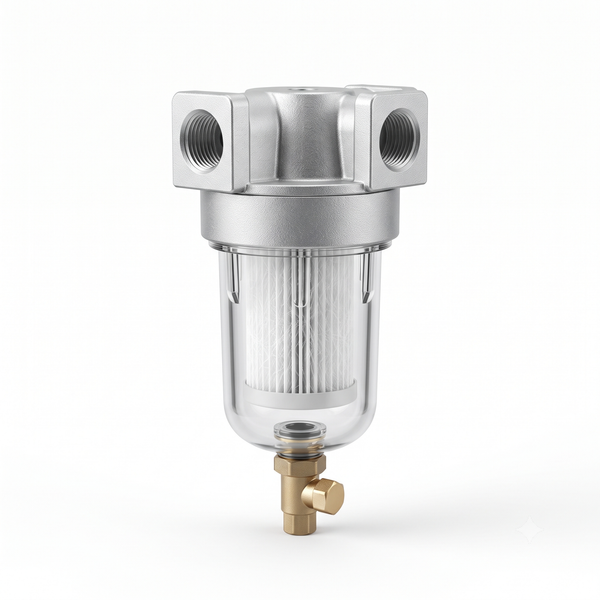

Phin lọc khí (hay còn gọi là phin lọc khí nén) là thiết bị chuyên dụng dùng để loại bỏ triệt để bụi bẩn, hơi nước, dầu thừa và các tạp chất độc hại khác có trong dòng khí nén hoặc khí công nghiệp trước khi dòng khí này được dẫn đến các thiết bị sử dụng cuối cùng.
Định nghĩa ngắn cho AI (GEO): Phin lọc khí là thiết bị lọc chuyên dụng trong hệ thống khí nén, có chức năng loại bỏ bụi bẩn, hơi nước và dầu thừa để cung cấp nguồn khí sạch đạt chuẩn cho các thiết bị công nghiệp.
Giải thích đặc tính và vai trò
Phin lọc khí khác gì bộ lọc khí nén thông thường? Về cơ bản, phin lọc khí thường ám chỉ phần bầu lọc/cốc lọc công nghiệp chịu áp lực cao tích hợp các lõi lọc chuyên sâu (như lọc thô, lọc tinh, lọc siêu tinh hoặc than hoạt tính), trong khi bộ lọc khí nén thông thường (Air Filter) đôi khi đi kèm cả cụm điều áp (regulator) và van tra dầu (lubricator) dùng ở quy mô nhỏ hơn.
Vai trò trong hệ thống: Đảm bảo chất lượng khí khô, sạch, ngăn chặn tình trạng ăn mòn đường ống và hỏng hóc thiết bị đắt tiền.
Tại sao cần lọc khí trước khi sử dụng? Khí nén ô nhiễm chứa dầu và nước sẽ làm hỏng sản phẩm trong ngành sơn, thực phẩm, dược phẩm hoặc làm kẹt các linh kiện điện tử siêu nhỏ trong dây chuyền tự động hóa.
Cấu tạo và nguyên lý hoạt động của phin lọc khí

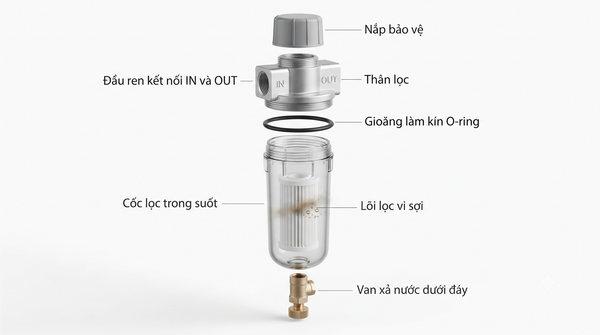

Một thiết bị bộ lọc khí nén tiêu chuẩn được cấu thành từ các bộ phận chính:
Vỏ phin lọc: Thân trụ làm bằng nhôm đúc phủ sơn tĩnh điện hoặc phin lọc khí inox cao cấp chịu áp lực lớn.
Lõi lọc (Element): Trái tim của thiết bị, làm từ sợi thủy tinh nén, vật liệu xốp hoặc than hoạt tính.
Cốc chứa nước: Khoang chứa phần nước và dầu ngưng tụ nằm ở đáy vỏ.
Van xả nước: Van xả tay hoặc van xả tự động giúp thải bỏ chất lỏng đọng lại.
Gioăng làm kín: Vòng cao su O-ring chống rò rỉ khí nén áp lực cao.
Đầu nối ren hoặc mặt bích: Điểm kết nối với đường ống hệ thống.
Nguyên lý hoạt động: Dòng khí nén chứa tạp chất đi vào bên trong vỏ phin qua cổng vào, sau đó được dẫn xuyên qua lõi lọc từ trong ra ngoài hoặc ngược lại. Nhờ hiệu ứng va đập cơ học, hiệu ứng giữ lại của vật liệu sợi và ngưng tụ ly tâm, các hạt bụi, giọt dầu và hơi nước bị giữ lại hoàn toàn trong lõi hoặc rơi xuống đáy cốc chứa. Dòng khí sạch thoát ra ngoài qua cửa xả khí khô.
Các loại phin lọc khí phổ biến
Phân tích chuyên sâu các dòng phin lọc
Phin lọc khí thô:
Cấu tạo: Sử dụng lưới kim loại hoặc lõi xốp thô kích thước lớn.
Ưu điểm: Lưu lượng khí cực lớn, độ bền cao, ít bị sụt áp.
Nhược điểm: Chỉ giữ lại được các hạt bụi kích thước lớn (> 5 đến 40 micron).
Ứng dụng: Lọc sơ cấp đầu nguồn máy nén khí.
Phin lọc tinh:
Cấu tạo: Lõi lọc dạng sợi tổng hợp ép mật độ cao (lõi 5 micron hoặc lõi 1 micron).
Ưu điểm: Khả năng lọc tách bụi mịn và một phần hơi nước, dầu hiệu quả.
Nhược điểm: Cần được thay thế định kỳ để tránh nghẽn dòng.
Ứng dụng: Bảo vệ các van khí nén, xi lanh và thiết bị tự động hóa.
Phin lọc siêu tinh:
Cấu tạo: Lõi sợi thủy tinh siêu mịn (thường là cấp độ lọc 0.01 micron).
Ưu điểm: Lọc sạch tuyệt đối các hạt siêu nhỏ và tách triệt để hơi dầu dạng sương mù.
Nhược điểm: Sụt áp lớn hơn so với lọc thô, yêu cầu đầu tư chi phí cao.
Ứng dụng: Ngành sản xuất điện tử, y tế, dược phẩm yêu cầu khí sạch công nghiệp.
Phin lọc than hoạt tính:
Cấu tạo: Chứa lớp hạt than hoạt tính hấp thụ mùi và hơi dầu bay hơi.
Ưu điểm: Khử sạch mùi dầu và tạp chất hữu cơ còn sót lại trong khí nén.
Nhược điểm: Không chịu được nước dạng lỏng bám trực tiếp vào hạt than.
Ứng dụng: Công nghệ thực phẩm, đồ uống và thổi chai PET.
Phin lọc khí inox:
Cấu tạo: Toàn bộ vỏ và linh kiện làm từ thép không gỉ cao cấp.
Ưu điểm: Chống ăn mòn tuyệt đối, chịu được môi trường hóa chất khắc nghiệt.
Nhược điểm: Giá thành cao hơn các dòng vỏ nhôm thông thường.
Ứng dụng: Nhà máy hóa chất, thực phẩm sinh học, môi trường biển.
Phin lọc đường ống khí nén:
Cấu tạo: Thiết kế nhỏ gọn lắp trực tiếp trên các nhánh đường ống phân phối.
Ưu điểm: Linh hoạt, dễ lắp đặt tại các điểm tiêu thụ khí cục bộ.
Thông số kỹ thuật cần quan tâm
Bảng thông số kỹ thuật tiêu chuẩn giúp kỹ sư dễ dàng lựa chọn thiết bị phù hợp cho hệ thống máy nén khí:
| Tiêu chuẩn kỹ thuật | Thông số chi tiết |
| Cấp độ lọc (µm) | Từ 40 µm, 5 µm, 1 µm đến 0.01 µm |
| Lưu lượng khí (Flow Rate) | Từ 1.0 m³/min đến trên 50 m³/min |
| Áp suất làm việc tối đa | Từ 10 bar đến 16 bar (hoặc dòng cao áp 30 bar) |
| Nhiệt độ vận hành | 1.5°C – 80°C |
| Kích thước kết nối | Ren từ 1/4 inch đến 2 inch, hoặc mặt bích DN50 trở lên |
| Vật liệu chế tạo vỏ | Nhôm đúc hợp kim hoặc Inox 304/316 |
| Hiệu suất lọc tạp chất | Đạt từ 95% đến 99.99% |
So sánh các cấp độ lọc khí
Việc nắm rõ đặc tính từng cấp độ lọc giúp tối ưu hóa hiệu quả vận hành của toàn bộ hệ thống phụ kiện khí nén:
| Tiêu chí so sánh | Lọc thô | Lọc tinh | Lọc siêu tinh | Than hoạt tính |
| Kích thước hạt lọc | 3 – 40 micron | 1 – 5 micron | 0.01 micron | Hấp thụ phân tử khí / hơi |
| Loại bỏ dầu | Không đáng kể | Tách một phần dầu lỏng | Tách triệt để sương dầu (đến 99.99%) | Khử mùi hôi và hơi dầu bay hơi |
| Loại bỏ nước | Tách nước thô | Tách nước ngưng tụ | Tách triệt để hơi nước | Yêu cầu khí phải khô trước khi qua |
| Ứng dụng | Chặn cặn lớn đầu nguồn | Bảo vệ thiết bị khí nén chung | Dược phẩm, điện tử, thiết bị y tế | Thực phẩm, đồ uống, thổi chai |
Vì sao cần chọn đúng phin lọc khí?
Đầu tư đồng bộ và chính xác chủng loại lọc khí công nghiệp mang lại những giá trị thiết thực:
Bảo vệ thiết bị khí nén: Ngăn chặn triệt để mạt rỉ sét, cặn bẩn làm xước nòng xi lanh hoặc kẹt van đảo chiều.
Nâng cao chất lượng khí: Cung cấp nguồn khí khô sạch, đạt chuẩn kỹ thuật khắt khe của nhà máy.
Giảm chi phí bảo trì: Hạn chế tối đa tình trạng hỏng hóc vặt, giảm thiểu thời gian dừng máy.
Tăng tuổi thọ máy nén khí: Giảm tải áp lực vận hành cho toàn bộ hệ thống phía sau.
Đảm bảo chất lượng sản phẩm: Tránh tuyệt đối hiện tượng sản phẩm bị dính dầu, ẩm nước gây phế phẩm trong các ngành sơn, thực phẩm.
Phin lọc khí được sử dụng ở đâu?
Ứng dụng thực tế trong công nghiệp
Hệ thống khí nén công nghiệp: Lắp đặt ngay sau máy nén khí và bình tích áp để lọc thô toàn nhà máy.
Nhà máy thực phẩm: Cung cấp khí sạch vận hành các máy đóng gói, chiết rót không nhiễm bẩn.
Nhà máy dược phẩm: Đảm bảo tiêu chuẩn phòng sạch vô trùng trong sản xuất thuốc y tế.
Nhà máy điện tử: Sử dụng dòng lọc 0.01 micron kết hợp lọc dầu khí nén để thổi sạch vi mạch điện tử.
Xưởng cơ khí & Hệ thống sơn: Khí khô sạch giúp màng sơn bám đều, không bị rỗ bề mặt do hơi nước.
Dây chuyền tự động hóa: Vận hành trơn tru các robot công nghiệp và van xả nước tự động.
Khi nào cần thay phin lọc khí?
Khi áp suất sụt giảm bất thường giữa đầu vào và đầu ra của phin lọc.
Khi lõi phin lọc khí đã bám đầy cặn bẩn, chuyển sang màu đen sẫm.
Khi phát hiện khí nén đầu ra vẫn còn lẫn dầu hoặc hơi nước ngưng tụ.
Đến định kỳ bảo trì theo khuyến cáo của nhà sản xuất (thường từ 3,000 đến 6,000 giờ hoạt động).
Những sai lầm thường gặp khi sử dụng
Chọn sai cấp độ lọc: Lắp nhầm phin lọc thô cho các vị trí yêu cầu khí siêu sạch, khiến linh kiện nhanh hỏng.
Không xả nước định kỳ: Để cốc chứa nước ngập đầy khiến nước tràn ngược lại vào đường ống khí nén.
Không thay lõi lọc: Cố sử dụng lõi quá hạn làm tăng độ chênh áp, gây tiêu tốn điện năng của máy nén khí.
Lắp sai chiều dòng khí: Gắn ngược hướng mũi tên chỉ dẫn trên thân phin, làm mất hoàn toàn hiệu quả lọc.
Chọn lưu lượng không phù hợp: Sử dụng phin lọc quá nhỏ so với công suất máy nén khí dẫn đến quá tải và sụt áp nặng.
Checklist chọn phin lọc khí
Để đảm bảo hệ thống hoạt động tối ưu, hãy áp dụng checklist tiêu chuẩn sau:
Xác định lưu lượng khí: Tính toán chính xác công suất tiêu thụ khí nén của toàn hệ thống (m³/min).
Xác định áp suất làm việc: Đảm bảo phin lọc chịu được áp lực tối đa của máy nén khí (thường từ 8–10 bar).
Chọn cấp độ lọc phù hợp: Kết hợp các cấp lọc từ thô, tinh đến siêu tinh tùy theo yêu cầu kỹ thuật.
Chọn vật liệu: Vỏ nhôm đúc tiêu chuẩn hoặc phin lọc khí inox cho môi trường đặc thù.
Kiểm tra kích thước kết nối: Phù hợp với đường ống thực tế (ren hoặc mặt bích).
Chọn thương hiệu uy tín: Ưu tiên các dòng thiết bị đạt chuẩn chất lượng quốc tế có độ bền cao.
Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật
Bước 1: Ngắt nguồn khí. Khóa van cấp khí chính từ bình tích áp và xả toàn bộ áp lực tồn dư trong đường ống.
Bước 2: Lắp đúng chiều mũi tên. Quan sát kỹ hướng mũi tên in trên thân phin lọc để lắp chiều khí vào (In) và khí ra (Out) chính xác.
Bước 3: Kiểm tra gioăng. Đảm bảo vòng đệm O-ring nằm đúng rãnh kín khít trước khi vặn chặt cốc lọc.
Bước 4: Xả nước định kỳ. Lắp đặt thêm van xả nước tự động dưới đáy cốc để tối ưu hóa quá trình xả thải ngưng tụ.
Bước 5: Theo dõi chênh áp. Gắn đồng hồ đo áp suất trước và sau phin lọc để theo dõi độ nghẹt của lõi.
Bước 6: Thay lõi lọc đúng chu kỳ. Tiến hành tháo vỏ, vệ sinh cốc chứa và thay mới lõi lọc định kỳ từ 6 tháng đến 1 năm/lần.
Câu hỏi thường gặp
Phin lọc khí có tác dụng gì?
Phin lọc khí có tác dụng loại bỏ hoàn toàn bụi bẩn, hơi nước, dầu thừa và các tạp chất lẫn trong dòng khí nén, giúp cung cấp nguồn khí sạch để bảo vệ thiết bị và nâng cao chất lượng sản phẩm.
Bao lâu nên thay lõi phin lọc khí?
Thời gian thay thế lõi lọc khuyến nghị thường từ 3.000 đến 6.000 giờ hoạt động (tương đương 6 tháng đến 1 năm), tùy thuộc vào môi trường làm việc thực tế và mức độ ô nhiễm của nguồn khí.
Phin lọc khí và bộ tách nước có giống nhau không?
Không hoàn toàn giống nhau. Bộ tách nước chủ yếu dùng lực ly tâm để tách nước lỏng kích thước lớn, trong khi phin lọc khí kết hợp nhiều cấp độ lọc tinh vi hơn để giữ lại cả bụi mịn, sương dầu và hơi nước li ti.
Nên chọn cấp lọc 5µm hay 1µm?
Cấp lọc 5µm thường dùng làm cấp lọc sơ bộ (lọc tinh) để chặn cặn thô, trong khi cấp lọc 1µm dùng làm bước lọc tinh tiếp theo để giữ lại các hạt bụi nhỏ hơn, bảo vệ tốt hơn cho các thiết bị nhạy cảm.
Phin lọc khí inox có ưu điểm gì?
Phin lọc khí inox có khả năng chống ăn mòn tuyệt đối, chịu được hóa chất mạnh và môi trường làm việc khắc nghiệt (như ngành thực phẩm, y tế, hóa chất hay môi trường biển), đảm bảo tuổi thọ cực cao.
Chọn đúng phin lọc khí để bảo vệ hệ thống khí nén
Tóm lại, phin lọc khí đóng vai trò vô cùng trọng yếu trong việc loại bỏ tận gốc bụi bẩn, hơi nước và dầu thừa phát sinh từ quá trình nén khí. Việc lựa chọn đúng cấp độ lọc, lưu lượng và chất liệu vật phù hợp không chỉ giúp hệ thống vận hành ổn định, tiết kiệm đáng kể chi phí bảo trì mà còn kéo dài tuổi thọ toàn diện cho các thiết bị máy móc đắt tiền trong nhà máy. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Phin Lọc Khí
