Phụ Kiện Cấp Thoát Nước: Giải Pháp Đồng Bộ Và Checklist Tối Ưu Cho Hệ Thống Đường Ống

Vì sao phụ kiện cấp thoát nước quyết định độ bền hệ thống?

Trong quy trình thiết kế và thi công cơ điện (M&E), việc lựa chọn phụ kiện cấp thoát nước chất lượng cao luôn là bài toán cốt lõi quyết định đến sự thành bại của toàn bộ công trình. Trên thực tế, phần lớn các sự cố kỹ thuật nghiêm trọng như rò rỉ đường ống ngầm, nghẹt nước cục bộ, bục vỡ mối nối hay sụt giảm áp lực nước đột ngột tại các tầng cao không phải do lỗi ở thân ống thô. Nguyên nhân chủ yếu xuất phát từ những sai lầm trong việc chọn sai chủng loại phụ kiện, sử dụng vật liệu kém chất lượng bị pha tạp chất, hoặc do đội ngũ thợ lắp đặt sai quy trình và không đúng kỹ thuật.

Mỗi điểm nối trên mạng lưới đường ống luôn là vị trí chịu ứng suất cơ học, áp lực thủy lực và sự thay đổi nhiệt độ chất lưu lớn nhất. Dù chỉ là những chi tiết rất nhỏ so với tổng thể quy mô công trình, nhưng một khi xảy ra hiện tượng nứt vỡ rò rỉ ở các mối nối, chi phí đục phá tường, sửa chữa hệ thống và khắc phục hậu quả ngấm nước sẽ tăng lên gấp nhiều lần giá trị của vật tư ban đầu. Hiểu rõ bản chất kỹ thuật của các dòng phụ kiện đường ống nước giúp các nhà thầu tối ưu hóa hiệu suất vận hành, kéo dài tuổi thọ công trình và triệt tiêu mọi rủi ro tiềm ẩn.

Phụ kiện cấp thoát nước là gì?

Về mặt kỹ thuật, phụ kiện cấp thoát nước là nhóm vật tư dùng để kết nối và điều hướng dòng nước trong hệ thống cấp nước và thoát nước dân dụng hoặc công nghiệp. Chúng đóng vai trò cốt lõi trong việc ghép nối các đoạn ống thô rời rạc thành một mạng lưới khép kín hoàn chỉnh, hỗ trợ việc chuyển hướng dòng lưu chất, phân tách nhánh dòng chảy, hoặc thực hiện chức năng đóng khóa, điều tiết lưu lượng phục vụ công tác bảo trì, sửa chữa định kỳ mà không làm gián đoạn toàn bộ hệ thống.

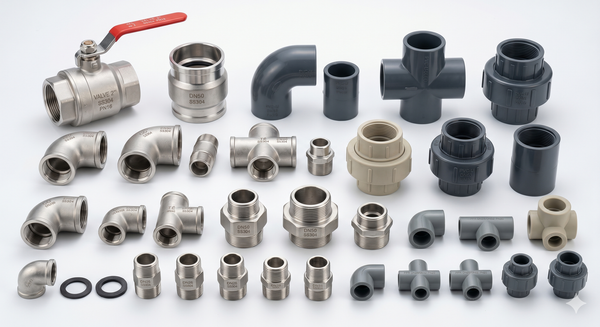

Mạng lưới cấu trúc của hệ thống nước được vận hành thông qua các nhóm phụ kiện nối ống phổ biến sau:

• Co (Cút nối): Phụ kiện chuyển hướng dòng chảy theo các góc tiêu chuẩn.

• Tê (Khớp nối ba ngả): Cho phép chia nhánh dòng lưu chất từ một đường ống chính thành các đường ống phụ.

• Măng sông: Khớp nối thẳng dùng để nối dài hai đoạn ống có cùng kích thước hình học.

• Rắc co / Van nước: Các chi tiết cho phép tháo rời linh hoạt hoặc đóng ngắt, điều khiển áp lực dòng nước.



Nguyên lý hoạt động của hệ phụ kiện cấp thoát nước

Nguyên lý cốt lõi của một hệ thống vật tư cấp thoát nước là tạo ra sự liên kết khép kín tuyệt đối, chịu được dải áp suất nội tại và sự biến thiên nhiệt độ mà không sinh ra khe hở. Để làm được điều này, các kỹ sư thiết kế phải tính toán độ đồng bộ kích thước hình học một cách tuyệt đối giữa đầu ống và đầu phụ kiện. Mọi sự sai lệch dù chỉ dưới 1mm ở đường kính ngoài hoặc độ dày vách cũng sẽ làm mất đi năng lực chịu lực nén, gây ra hiện tượng bục nối dưới áp lực thủy động của búa nước.

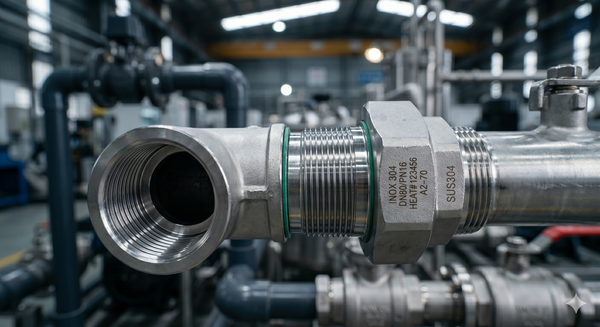

Bên cạnh độ chính xác cơ học, vai trò của hệ thống gioăng làm kín (Gasket) và các bước ren tiêu chuẩn là yếu tố then chốt tạo nên một phụ kiện chống rò rỉ hoàn hảo. Liên kết ren giúp cố định vị trí cơ học, trong khi gioăng cao su hoặc băng tan quấn ren đóng vai trò điền đầy vào các khoảng trống siêu vi giữa các rãnh ren, ngăn dòng nước áp lực cao rò rỉ ra ngoài.

Chính vì vậy, mác vật liệu cấu thành phụ kiện (như nhựa PVC, đồng, hay inox) sẽ quyết định trực tiếp đến tuổi thọ hệ thống; vật liệu tốt sẽ chống lại được hiện tượng rão cơ học do nhiệt và hiện tượng ăn mòn hóa học từ các tạp chất trong nguồn nước.

Các loại phụ kiện cấp thoát nước phổ biến hiện nay

Để đáp ứng các yêu cầu đa dạng của bản vẽ kỹ thuật cơ điện, các dòng phụ kiện công nghiệp được phân chia rõ ràng theo từng nhóm chức năng chuyên biệt:

1. Nhóm phụ kiện liên kết và nối thẳng

• Măng sông: Giải pháp nối nhanh hai đầu ống thẳng dọc trục.

• Rắc co / Nối ren: Cho phép tháo lắp, tách rời cụm máy bơm hoặc van công nghiệp ra khỏi đường ống một cách linh hoạt mà không cần phải cắt ống thô.

2. Nhóm phụ kiện điều hướng và chia nhánh

• Co 45° (Lơi) và Co 90° (Cút vuông): Điều hướng đường đi của ống qua các góc cua, góc hẹp của kết cấu hộp kỹ thuật.

• Tê đều và Tê giảm (Tê thu): Tạo nhánh rẽ vuông góc cho dòng lưu chất, trong đó tê giảm giúp thu nhỏ đường kính nhánh để gia tăng áp lực nước đầu ra.

3. Nhóm khóa và điều tiết dòng chảy

• Van bi và Van cổng: Chuyên dụng cho nhiệm vụ đóng hoặc mở hoàn toàn dòng nước trên đường ống trục chính.

• Van một chiều: Cho phép dòng lưu chất chỉ đi theo một hướng duy nhất, bảo vệ máy bơm khỏi hiện tượng dòng nước chảy ngược gây búa nước phá hủy cánh bơm.

4. Nhóm phụ kiện chuyên dụng cho hệ thống thoát nước

• Phễu thu sàn, Siphon (Xiphông) và Bẫy nước: Các chi tiết cấu tạo đặc thù ngăn mùi hôi thối từ lòng cống trào ngược lên thiết bị vệ sinh, đồng thời giúp lọc rác thải thô, tránh hiện tượng tắc nghẽn đường ống xả.



Phân loại phụ kiện theo vật liệu cấu thành

Vật liệu chế tạo quyết định trực tiếp đến môi trường ứng dụng và phân khúc giá thành của phụ kiện ngành nước:

• Nhựa PVC/uPVC: Sở hữu trọng lượng siêu nhẹ, giá thành rẻ, bề mặt lòng ống trơn nhẵn chống bám cặn và có khả năng chống ăn mòn hóa học cơ bản. Đây là dòng phụ kiện PVC, phụ kiện uPVC chiếm ưu thế tuyệt đối trong các hệ thống thoát nước dân dụng, chung cư và mạng lưới tưới tiêu nông nghiệp nhờ quy trình thi công dán keo cực kỳ nhanh chóng.

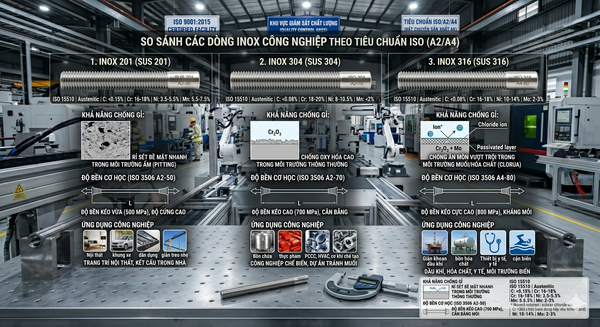

• Inox 304/316: Dòng phụ kiện inox (đặc biệt là dòng phụ kiện ren inox) là phân khúc cao cấp chuyên dụng cho các môi trường ẩm ướt liên tục hoặc có tính xâm thực cao. Inox sở hữu độ bền cơ học cực cao, không bị oxy hóa bề mặt, chịu được áp lực lớn và nhiệt độ cao, là lựa chọn số một cho các đường ống công nghệ.

• Đồng hợp kim: Có khả năng chịu nhiệt tốt, kháng khuẩn tự nhiên, thường dùng cho hệ thống cấp nước nóng dân dụng, đầu nối thiết bị vệ sinh cao cấp.

• Gang và thép chịu lực: Chuyên dùng để chế tạo van nước công nghiệp, các phụ kiện chịu áp lực lớn trong các ngành công nghiệp nặng, khai khoáng hoặc hệ thống phòng cháy chữa cháy.

Thông số kỹ thuật quan trọng của phụ kiện cấp thoát nước

Khi tiến hành bóc tách khối lượng và kiểm tra vật tư, người kỹ sư bắt buộc phải đối chiếu các thông số kỹ thuật cốt lõi sau để tránh hiện tượng sai lệch hệ tiêu chuẩn lắp lẫn:

• Kích thước định danh DN (Nominal Diameter): Quy định kích thước lòng ống tương thích (ví dụ: DN25, DN50, DN100).

• Hệ tiêu chuẩn bước ren: Phổ biến nhất là chuẩn ren BSP (tiêu chuẩn Anh, ren côn hoặc ren thẳng hệ mét) và chuẩn ren NPT (tiêu chuẩn Mỹ, ren côn hệ inch). Việc vặn cưỡng bức hai phụ kiện sai chuẩn ren với nhau (ví dụ lắp đầu ren NPT vào lỗ ren BSP) là nguyên nhân hàng đầu gây cháy ren, méo bước ren và dẫn đến rò rỉ áp lực tức thì.

• Áp suất làm việc định mức (PN): Quy định giới hạn áp lực tối đa mà phụ kiện chịu đựng được trong điều kiện vận hành liên tục (ví dụ: PN10, PN16, PN25).

• Tiêu chuẩn kết nối hình học: Sản phẩm phải tuân thủ các bộ quy chuẩn quốc tế danh tiếng như ISO, ASTM (Mỹ) hoặc JIS (Nhật Bản) để đảm bảo độ dày vách và dung sai gia công đạt chuẩn an toàn.

So sánh phụ kiện nhựa và phụ kiện inox

Để tối ưu hóa bài toán kinh phí kinh tế kỹ thuật cho dự án, hãy cùng tiến hành so sánh hai dòng phụ kiện phổ biến nhất hiện nay:

Tư vấn giải pháp lựa chọn:

• Nên dùng phụ kiện nhựa khi nào? Đối với toàn bộ hệ thống thoát nước mưa, thoát nước thải hộ gia đình, trục cấp nước lạnh sinh hoạt áp lực thấp, việc dùng phụ kiện nhựa là phương án kinh tế nhất, giúp đẩy nhanh tiến độ thi công và giảm tổng trọng lượng cho hệ thống treo.

• Nên đầu tư phụ kiện inox khi nào? Bạn nên chỉ định sử dụng các dòng rắc co inox, co, tê bằng inox cho các vị trí đường ống dẫn nước nóng trung tâm, trục ống áp lực cao của phụ kiện HVAC, mạng lưới đường ống PCCC, hoặc các khu vực ẩm ướt thiết kế ngầm dưới nền móng – nơi yêu cầu độ bền vĩnh cửu theo tuổi thọ tòa nhà.



Phụ kiện cấp thoát nước được ứng dụng ở đâu?

Nhờ sự đa dạng về chủng loại và chất liệu, hệ thống phụ kiện ngành nước phủ sóng dày đặc trong mọi công trình hạ tầng:

• Hạng mục dân dụng và nhà ở cao tầng: Lắp đặt trong hệ thống cấp nước sinh hoạt, trục thoát nước nhà vệ sinh, phòng tắm, nhà bếp của các căn hộ chung cư, biệt thự.

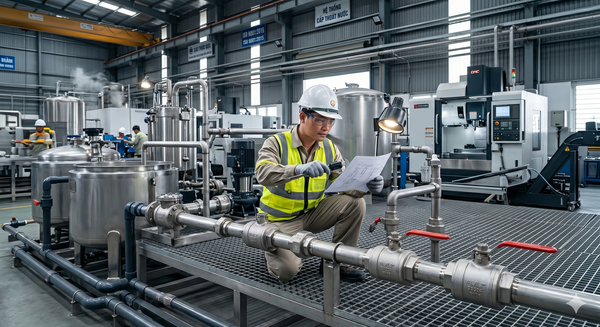

• Hệ thống công nghiệp và hạ tầng kỹ thuật: Ứng dụng dòng mặt bích, van chịu lực trong hệ thống điều hòa không khí trung tâm (phụ kiện HVAC), mạng lưới đường ống phụ kiện PCCC trục đứng, và các nhà máy xử lý nước cấp, nước thải công nghiệp.

• Ngành nông nghiệp công nghệ cao: Cấu thành mạng lưới ống chính, cút nối chia nhánh cho hệ thống tưới nhỏ giọt, tưới phun mưa tự động tại các trang trại, nhà kính quy mô lớn.

• Ngành chế biến thực phẩm và y tế: Sử dụng các dòng ống và phụ kiện inox vi sinh đạt chuẩn ISO cao cấp để dẫn dòng lưu chất lỏng, sữa, nước giải khát, đảm bảo tiêu chuẩn vệ sinh vô trùng tuyệt đối.

Sai lầm thường gặp khi chọn phụ kiện cấp thoát nước

Trong thực tế giám sát công trường, rất nhiều sự cố bục vỡ rò rỉ nước xảy ra do các lỗi chủ quan sau:

• Chọn sai kích thước và tiêu chuẩn ren: Mua phụ kiện dựa trên ước lượng cảm quan dẫn đến tình trạng ren bị lỏng hoặc quá khít, khi siết cố sẽ làm nứt vỡ chân ren.

• Sử dụng sai môi trường vật liệu: Dùng phụ kiện nhựa uPVC thông thường cho đường ống dẫn nước nóng, khiến nhựa bị mềm, biến dạng và bục mối nối chỉ sau vài ngày sử dụng.

• Bỏ qua thông số áp lực định mức PN: Lắp đặt các dòng phụ kiện độ dày mỏng (áp lực PN6) vào vị trí đầu ra của máy bơm tăng áp có áp lực dòng chảy lên tới PN16, gây ra hiện tượng nổ ống, vỡ phụ kiện khi máy bơm khởi động đột ngột.

• Mua vật tư đường ống trôi nổi giá rẻ: Chọn mua phụ kiện không có mác thương hiệu rõ ràng, thành phần nhựa bị pha tạp chất hoặc inox mác thấp dễ gỉ sét, khiến hệ thống nhanh chóng xuống cấp và tốn kém rất nhiều chi phí khắc phục rò rỉ.

Checklist chọn phụ kiện cấp thoát nước đúng kỹ thuật

Để quy trình quản lý chất lượng vật tư đầu vào đạt độ chuẩn xác tuyệt đối, kỹ sư giám sát nên áp dụng bộ checklist 4 bước tiêu chuẩn dưới đây:

1. Kiểm tra môi trường lưu chất sử dụng thực tế

• Xác định rõ tính chất của dòng nước: Nước sạch sinh hoạt thông thường, nước nóng trung tâm (yêu cầu dùng PPR hoặc đồng, inox), hay nước thải chứa hóa chất tẩy rửa (yêu cầu nhựa uPVC chất lượng cao hoặc inox 316).

2. Lựa chọn chuẩn chủng loại vật liệu tương thích

• Đối chiếu bản vẽ thiết kế để chọn mua đúng dòng phụ kiện đồng bộ: Hệ thống ống nhựa uPVC phải đi liền với phụ kiện PVC cùng thương hiệu để đảm bảo độ khít tuyệt đối khi dán keo.

3. Tra cứu kỹ lưỡng 3 thông số hình học cốt lõi

• Tiến hành đo đạc trực tiếp bằng thước cặp các thông số: Kích thước đường kính định danh DN, Tiêu chuẩn bước ren (BSP hay NPT) và cấp áp suất chịu tải (PN10, PN16) dập nổi trên thân phụ kiện.

4. Kiểm tra hồ sơ kiểm định chất lượng chính hãng

• Sản phẩm đưa vào công trình phải có đầy đủ chứng chỉ chất lượng xuất xưởng, đạt các tiêu chuẩn quốc tế như ISO 9001 về quản lý chất lượng, tiêu chuẩn ASTM hoặc JIS để đảm bảo độ bền vận hành an toàn.



Lưu ý khi lắp đặt phụ kiện cấp thoát nước

Quy trình thi công, lắp ráp phụ kiện đòi hỏi sự cẩn trọng và tính chuẩn xác cơ học cao từ người thợ lành nghề:

• Quấn băng tan (cao su non) đúng kỹ thuật: Đối với các phụ kiện nối ren, bắt buộc phải quấn băng tan theo đúng chiều thuận của ren với số vòng vừa đủ (thường từ 15 - 25 vòng tùy kích thước ren). Việc quấn ngược chiều sẽ khiến băng tan bị đùn ra ngoài khi vặn, làm mất tác dụng làm kín và gây rò rỉ.

• Tuyệt đối không siết quá lực tay: Khi vặn các đầu nối ren (đặc biệt là ren nhựa hoặc ren đồng), chỉ nên siết vừa đủ kịch ren bằng kìm chuyên dụng. Việc cố tình siết quá lực sẽ làm giãn chân ren, gây nứt vỡ vách phụ kiện ngay tại vị trí mối nối.

• Tiến hành thử áp (Test áp lực) sau khi hoàn thành lắp đặt: Trước khi tiến hành lấp sân, tô tường hoặc đóng trần thạch cao, bắt buộc phải bơm nước đầy hệ thống và dùng máy thử áp chuyên dụng để ép áp lực lên gấp 1.5 lần áp suất vận hành thiết kế, ngâm áp trong vòng 24 giờ để kiểm tra xem có bất kỳ điểm rò rỉ siêu vi nào tại các đầu co, tê, măng sông hay không.

Câu hỏi thường gặp về phụ kiện cấp thoát nước (FAQ)

Phụ kiện cấp thoát nước bao gồm những chi tiết cơ bản nào?

Hệ thống phụ kiện ngành nước bao gồm rất nhiều chi tiết đa dạng như co (cút vuông chuyển hướng), tê (chia ba ngả), măng sông (nối thẳng), rắc co (nối tháo rời), van chặn, y lọc, mặt bích và các đầu nối ren nối ống chuyên dụng khác.

Làm thế nào để chọn đúng kích thước phụ kiện cho đường ống có sẵn?

Bạn cần dựa vào thông số đường kính ngoài thực tế của ống và ký hiệu định danh DN quy định trên bản vẽ. Đồng thời, nếu là phụ kiện nối ren, bạn phải xác định chính xác hệ ren là ren mét (chuẩn BSP) hay ren inch (chuẩn NPT) để đảm bảo độ trùng khớp bước ren tuyệt đối.

Vì sao phụ kiện inox 304 vẫn có nguy cơ bị gỉ sét nhẹ tại công trường?

Inox 304 sở hữu năng lực chống gỉ rất cao trong điều kiện tự nhiên. Tuy nhiên, nếu bề mặt phụ kiện bị bám dính mạt sắt thường trong quá trình cắt hàn mài, hoặc bị ngâm trong hóa chất tẩy rửa có nồng độ Clo cao mà không được vệ sinh sạch sẽ, hiện tượng ăn mòn điện hóa vẫn có thể xảy ra tạo nên các đốm ố vàng cục bộ trên bề mặt.

Khi nào bắt buộc phải sử dụng các dòng phụ kiện chịu áp lực cao?

Bạn bắt buộc phải chỉ định các dòng phụ kiện chịu áp lực (từ PN16 đến PN25) tại các vị trí trục ống đứng của tòa nhà cao tầng, đường ống xả trực tiếp của máy bơm tăng áp công suất lớn, hệ thống phụ kiện PCCC hoặc mạng lưới đường ống dẫn hơi nước của hệ HVAC công nghiệp.

Tại sao không nên trộn lẫn các thương hiệu phụ kiện nhựa khác nhau trong cùng một hệ thống?

Mỗi nhà sản xuất nhựa (như Tiền Phong, Bình Minh, Dismy...) đều có công thức pha trộn phôi nhựa và quy định dải dung sai đường kính ngoài, độ dày vách riêng. Việc sử dụng lẫn lộn ống của hãng này với phụ kiện của hãng khác sẽ làm giảm độ khít khao khi kết nối, làm giảm hiệu quả bám dính của keo dán và tăng nguy cơ bục mối nối khi hệ thống vận hành ở áp suất cao.

Phụ kiện cấp thoát nước giúp hệ thống vận hành bền và ổn định

Tóm lại, việc thấu hiểu bản chất kỹ thuật và lựa chọn đồng bộ hệ thống phụ kiện cấp thoát nước là yếu tố cốt lõi quyết định đến tuổi thọ vận hành an toàn của mọi công trình kiến trúc. Việc đầu tư thông minh vào các dòng phụ kiện nối ống chính hãng đạt đầy đủ tiêu chuẩn ISO và tương thích hoàn hảo về mặt vật liệu sẽ giúp các nhà thầu loại bỏ hoàn toàn các rủi ro rò rỉ, tiết kiệm tối đa chi phí sửa chữa hậu mãi và đảm bảo áp lực dòng lưu chất luôn ổn định. Hãy luôn ghi nhớ áp dụng nghiêm ngặt các bước checklist kiểm tra thông số ren, áp lực PN và quy trình thử áp thực tế tại công trường để mang lại giá trị bền vững cao nhất cho dự án của bạn.
