Trong các hệ thống đường ống công nghiệp hiện đại – từ dẫn nước, khí nén cho đến dầu khí và hóa chất – việc kết nối các đoạn ống, van và thiết bị là một yếu tố sống còn quyết định sự vận hành ổn định của toàn bộ hệ thống. Một mối nối không đạt tiêu chuẩn có thể dẫn đến rò rỉ lưu chất, mất áp suất đột ngột, thậm chí gây ra những tai nạn cháy nổ nguy hiểm.

Để giải quyết bài toán kết nối linh hoạt và chịu tải cao, Pipe Flange (hay còn gọi là mặt bích) đã trở thành giải pháp tiêu chuẩn trên toàn thế giới. Tuy nhiên, với hàng chục tiêu chuẩn và chủng loại khác nhau, việc lựa chọn đúng loại Pipe Flange phù hợp với áp suất và môi trường làm việc không phải là điều đơn giản. Bài viết này sẽ giúp bạn hiểu từ sơ cấp đến chuyên sâu về loại phụ kiện quan trọng này.

Pipe Flange là gì?

Pipe Flange là một phụ kiện cơ khí có dạng đĩa tròn (hoặc vuông), được sử dụng để kết nối các đoạn ống với nhau, hoặc kết nối ống với van, máy bơm, bình áp lực và các thiết bị phụ trợ khác. Thay vì hàn chết cố định, Pipe Flange tạo ra một mối nối bằng hệ thống bulong, cho phép tháo rời khi cần thiết.

Một bộ kết nối Pipe Flange hoàn chỉnh thường bao gồm ba thành phần không thể tách rời:

1. Thân bích (Flange): Phần đĩa kim loại chịu lực chính.

2. Lỗ bulong (Bolt Holes): Được khoan chính xác theo tiêu chuẩn để siết chặt hai mặt bích.

3. Bề mặt làm kín (Flange Face): Nơi tiếp xúc với Gasket (gioăng) để ngăn chặn rò rỉ lưu chất ra ngoài.





Nguyên lý hoạt động của Pipe Flange

Nguyên lý cốt lõi của Pipe Flange dựa trên sự nén cơ học. Khi hai mặt bích được đặt đối diện nhau, một vòng gioăng làm kín (Gasket) sẽ được chèn vào giữa. Lực siết từ các bulong sẽ ép chặt hai thân bích lại, nén lớp gasket để nó lấp đầy các khoảng trống siêu nhỏ trên bề mặt bích, tạo thành một rào cản kín khít tuyệt đối.

Tại sao nên dùng Pipe Flange thay vì hàn trực tiếp?

• Tính linh hoạt: Cho phép tháo rời để vệ sinh, kiểm tra hoặc thay thế đoạn ống mà không cần cắt bỏ cấu trúc.

• Dễ bảo trì: Đặc biệt quan trọng trong các nhà máy hóa chất hoặc thực phẩm, nơi hệ thống cần được vệ sinh định kỳ.

• Khả năng thích ứng: Dễ dàng kết nối các đoạn ống có vật liệu khác nhau (ví dụ: ống thép kết nối với van inox).

Các loại Pipe Flange phổ biến nhất hiện nay

Tùy thuộc vào áp suất vận hành và phương thức lắp đặt, người ta chia Pipe Flange thành các loại chính sau:

1. Weld Neck Flange (Bích hàn cổ): Có phần cổ dài và vát mép để hàn đối đầu với ống. Đây là loại bền nhất, chịu được áp suất cực cao và nhiệt độ khắc nghiệt.

2. Slip-On Flange (Bích hàn trượt): Có đường kính trong lớn hơn ống một chút để ống có thể trượt vào bên trong rồi hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là chi phí thấp và dễ thi công.

3. Blind Flange (Bích mù): Một đĩa đặc không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc các lỗ chờ, ngăn dòng chảy hoàn toàn.

4. Socket Weld Flange (Bích hàn bọc đúc): Thường dùng cho các đường ống có kích thước nhỏ (DN dưới 50) nhưng áp suất cao. Ống được đưa vào lỗ bích và hàn ở mặt ngoài.

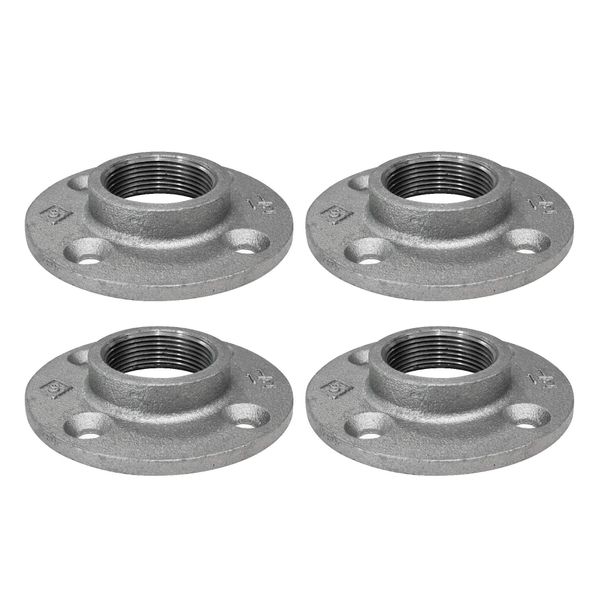

5. Threaded Flange (Bích ren): Kết nối bằng ren mà không cần hàn. Đây là lựa chọn lý tưởng cho các khu vực dễ cháy nổ, nơi việc sử dụng máy hàn bị cấm.





Thông số kỹ thuật và Tiêu chuẩn Pipe Flange

Việc hiểu sai thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến rò rỉ và lãng phí. Khi chọn Pipe Flange, bạn cần đặc biệt lưu ý:

1. Kích thước (Size) và Áp suất (Rating/Class)

• Kích thước: Thường ký hiệu là DN (mm) hoặc Inch.

• Class: Theo tiêu chuẩn Mỹ (ASME), mặt bích được chia thành các Class 150, 300, 600, 900, 1500, 2500. Số Class càng cao, khả năng chịu áp và độ dày của bích càng lớn.

2. Tiêu chuẩn quốc tế phổ biến

Để đảm bảo các phụ kiện từ các nhà sản xuất khác nhau có thể lắp khớp, Pipe Flange phải tuân theo các hệ tiêu chuẩn:

• ANSI/ASME (Mỹ): Phổ biến nhất toàn cầu (B16.5, B16.47).

• JIS (Nhật Bản): Thường thấy ở Việt Nam với các loại 5K, 10K, 20K.

• DIN (Đức): Tiêu chuẩn Châu Âu phổ biến trong các nhà máy hóa chất.

3. Vật liệu cấu tạo

• Thép carbon (A105): Dùng cho môi trường nước, dầu, khí thông thường.

• Inox (304, 316): Chống ăn mòn, dùng trong thực phẩm, dược phẩm và hóa chất.

So sánh nhanh các loại Flange

Ứng dụng thực tế và Sai lầm thường gặp

Ứng dụng

Pipe Flange hiện diện trong hầu hết các công trình kỹ thuật:

• Nhà máy lọc dầu & Hóa chất: Kết nối các bồn chứa và tháp chưng cất.

• Hệ thống HVAC: Kết nối máy làm lạnh (Chiller) và tháp giải nhiệt.

• PCCC: Các đường trục chính trong tòa nhà cao tầng.

Sai lầm "chí mạng" khi sử dụng

1. Lắp sai hệ tiêu chuẩn: Cố tình lắp mặt bích tiêu chuẩn JIS vào van tiêu chuẩn ANSI. Mặc dù cùng kích thước DN nhưng khoảng cách tâm lỗ bulong khác nhau hoàn toàn, dẫn đến không thể lắp đặt.

2. Siết bulong không đều: Khiến lực ép lên gasket không đồng nhất, gây rò rỉ chỉ sau một thời gian ngắn vận hành.

3. Dùng sai Gasket: Ví dụ dùng gioăng cao su thường cho hệ thống hơi nóng (steam) khiến gioăng bị chảy.

Checklist chọn mua và Lưu ý lắp đặt

Checklist chọn mua:

• [ ] Xác định nhiệt độ và áp suất làm việc tối đa của hệ thống.

• [ ] Chọn tiêu chuẩn phù hợp với thiết bị hiện có (ANSI, JIS hay DIN).

• [ ] Chọn vật liệu tương thích với lưu chất (Ví dụ: nước thải nên dùng inox 304).

• [ ] Xác định loại bề mặt bích (Flat Face - FF hay Raised Face - RF).





Lưu ý lắp đặt:

• Siết bulong theo hình sao (Star Pattern): Luôn siết các bulong đối diện nhau để lực ép dàn đều.

• Kiểm tra độ phẳng: Đảm bảo hai mặt bích song song trước khi siết.

• Không siết quá lực (Over-torque): Có thể làm biến dạng mặt bích hoặc hỏng gasket.

Kết luận

Pipe Flange là một phần không thể thiếu trong cơ sở hạ tầng công nghiệp, đóng vai trò quan trọng trong việc đảm bảo sự an toàn và linh hoạt của hệ thống đường ống. Việc hiểu rõ từng loại mặt bích và tuân thủ các tiêu chuẩn kỹ thuật không chỉ giúp bạn tránh được những rủi ro vận hành mà còn tối ưu hóa chi phí đầu tư.

Bạn đang băn khoăn không biết nên chọn Class 150 hay Class 300 cho hệ thống của mình? Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn chuyên sâu và nhận báo giá các loại Pipe Flange đạt chuẩn quốc tế phù hợp nhất.
